Nội dung Text: Bài tập Kỹ thuật thủy khí

  1. ĐẠI HỌC BÁCH KHOA HÀ NỘI BỘ MÔN KỸ THUẬT THỦY KHÍ & TÀU THỦY BÀI TẬP KỸ THUẬT THỦY KHÍ TS. PHAN ANH TUẤN

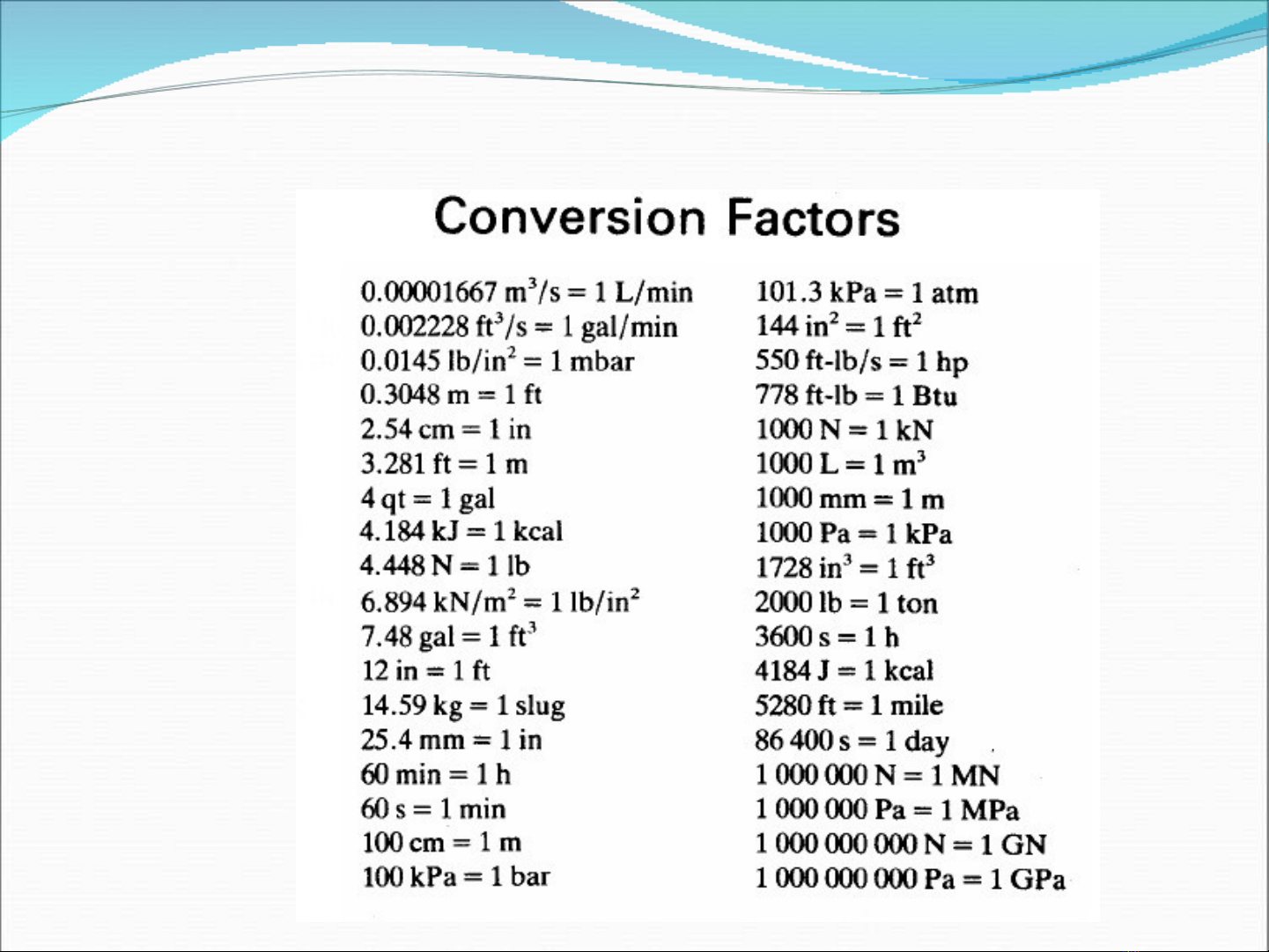

  2. BẢNG ĐƠN VỊ CHUYỂN ĐỔI

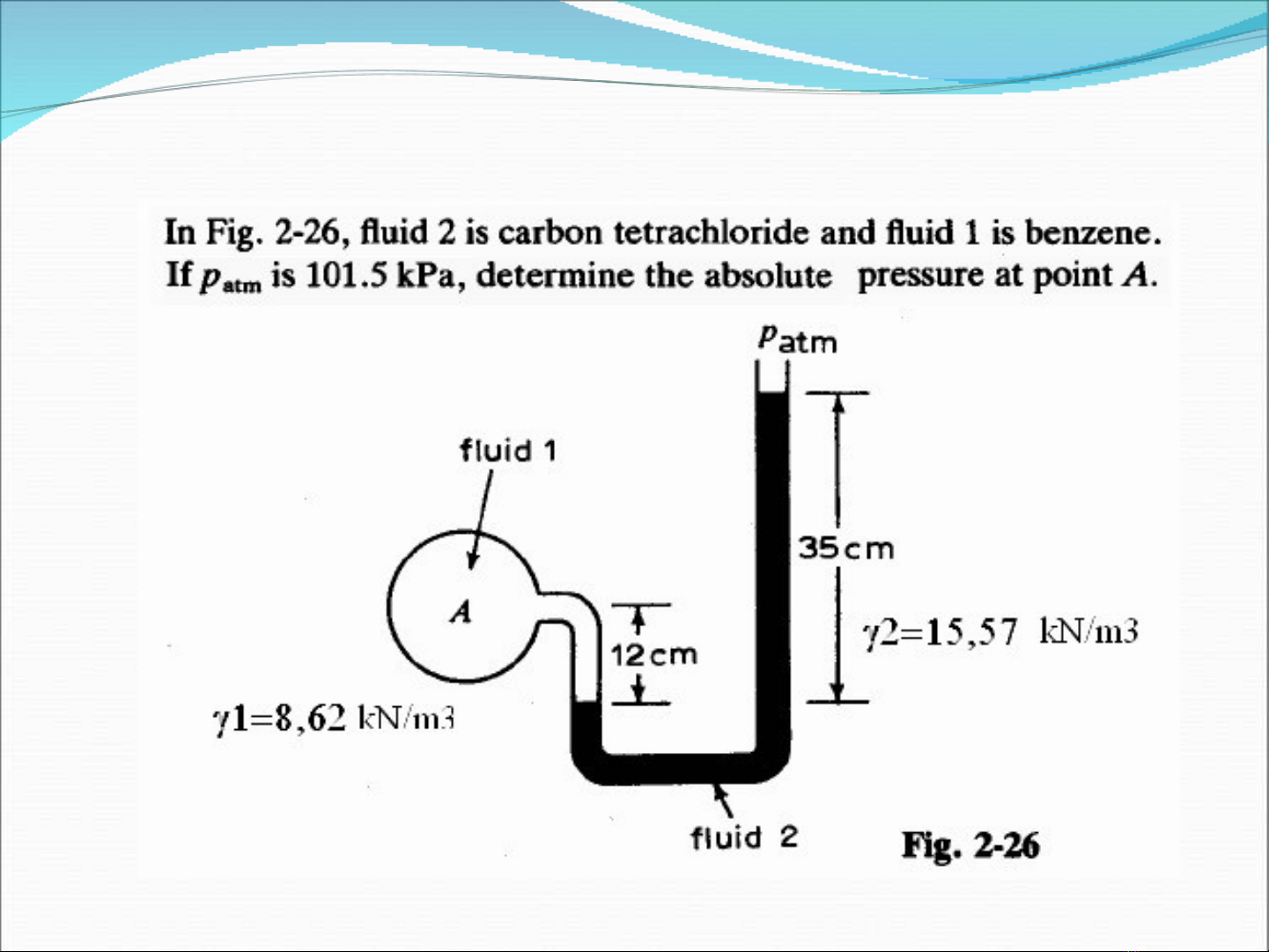

  3. TÜ nh  häc  chÊtl  áng Tính áp suất tại điểm A
  4. TÜ nh  häc  chÊtl  áng Tính độ chênh áp suất tại A và B.

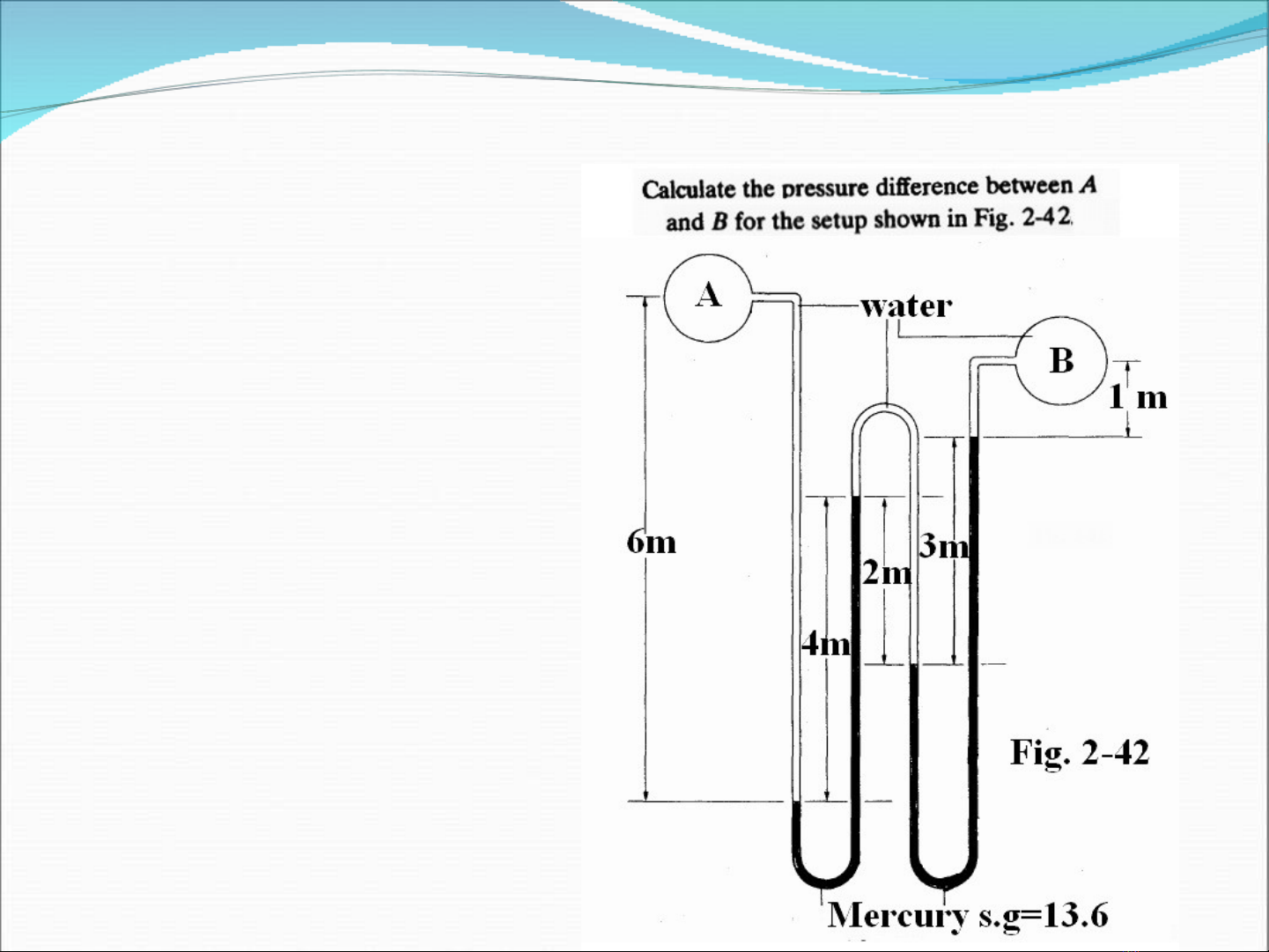

  5. TÜ nh  häc  chÊtl  áng Tính độ chênh áp suất tại A và B.

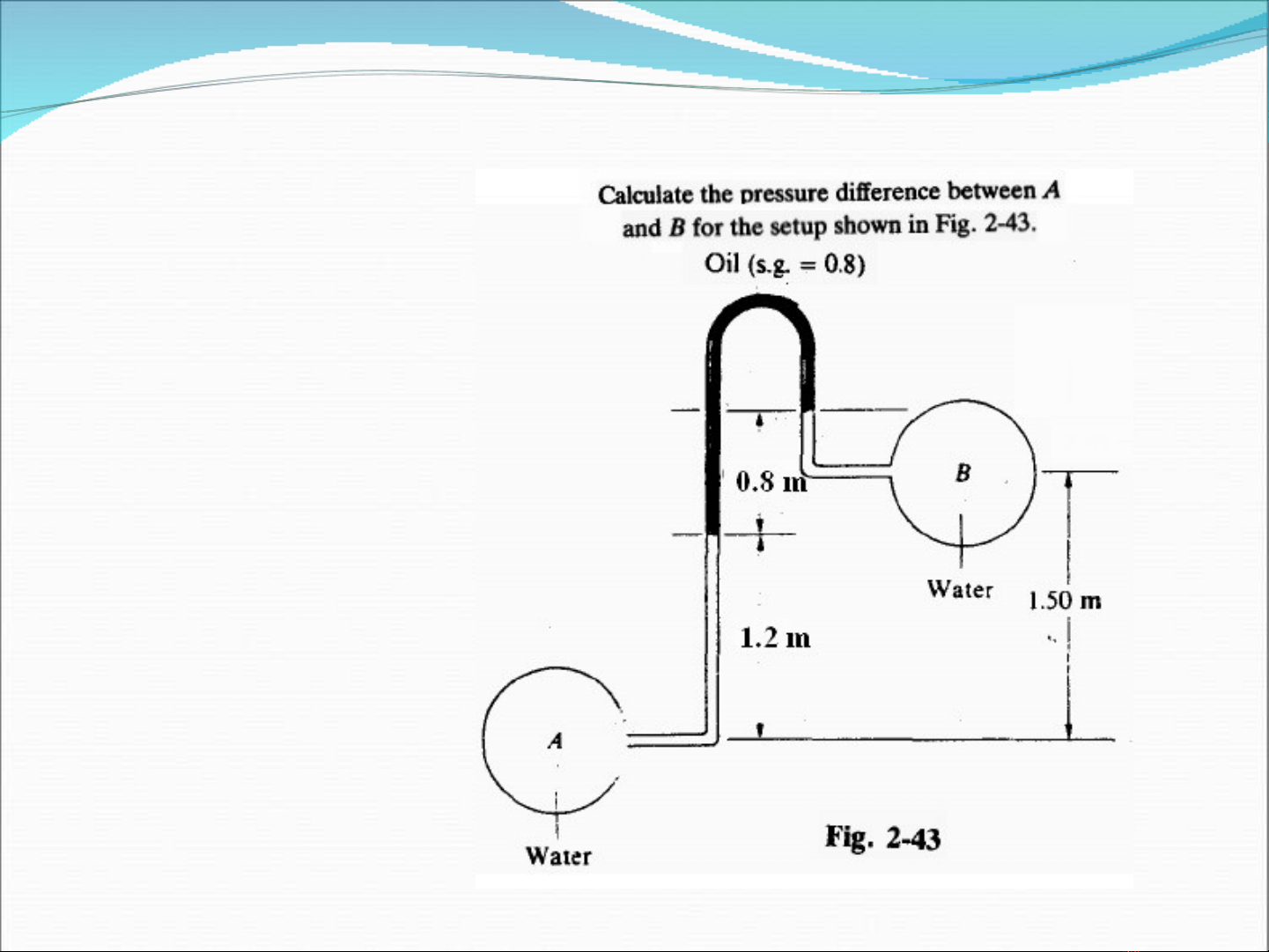

  6. TÜ nh  häc  chÊtl  áng Tính độ chênh áp suất tại A và B.
  7. TÜ nh  häc  chÊtl  áng Độ chênh áp suất tại A và B là 97,4 kN/m , xác định độ cao H.
  8. TÜ nh  häc  chÊtl  áng Tính áp suất tại A
  9. TÜ nh  häc  chÊtl  áng Tính lực piston F
  10. TÜ nh  häc  chÊtl  áng Chiều dài đê 20 m, ngập sâu 7 m trong nước, chân đê loe một góc 60 độ so với phương ngang. Tính áp lực lên chân đê
  11. TÜ nh  häc  chÊtl  áng Tính áp lực lên cửa hình chữ nhật 1, 2m x2m, cửa cách mặt thoáng 3m
  12. TÜ nh  häc  chÊtl  áng Tính áp lực các mặt ABCD và CEFB
  13. TÜ nh  häc  chÊtl  áng Tính áp lực tác dụng lên mặt cung AB theo phương thẳng và phương ngang.
  14. TÜ nh  häc  chÊtl  áng Tính lực tác dụng lên mỗi bu lông?
  15. TÜ nh  häc  chÊtl  áng Tính lực tác dụng lên mỗi bu lông?
