Bài tập phần hình chiếu

Mô tả tài liệu
  Download Vui lòng tải xuống để xem tài liệu đầy đủ

Bài tập phần hình chiếu. 1. Kết hợp các phương pháp vẽ hình chiếu, thực hiện các bản vẽ sau với các lớp: Duongtam, Duongcoban, Duongkhuat, Matcat, Gán màu và đường nét cho từng lớp. (Với những hình có hình chiếu trục đo, thực hiện vẽ hình chiếu trục đo) 2. Thực hiện bản vẽ hai hình chiếu với các lớp: Duongcoban, Duongtam, Duongkhuat, Matcat, Kichthuoc. Gán màu và đường nét cho từng lớp.

Chủ đề:
Lưu

Nội dung Text: Bài tập phần hình chiếu

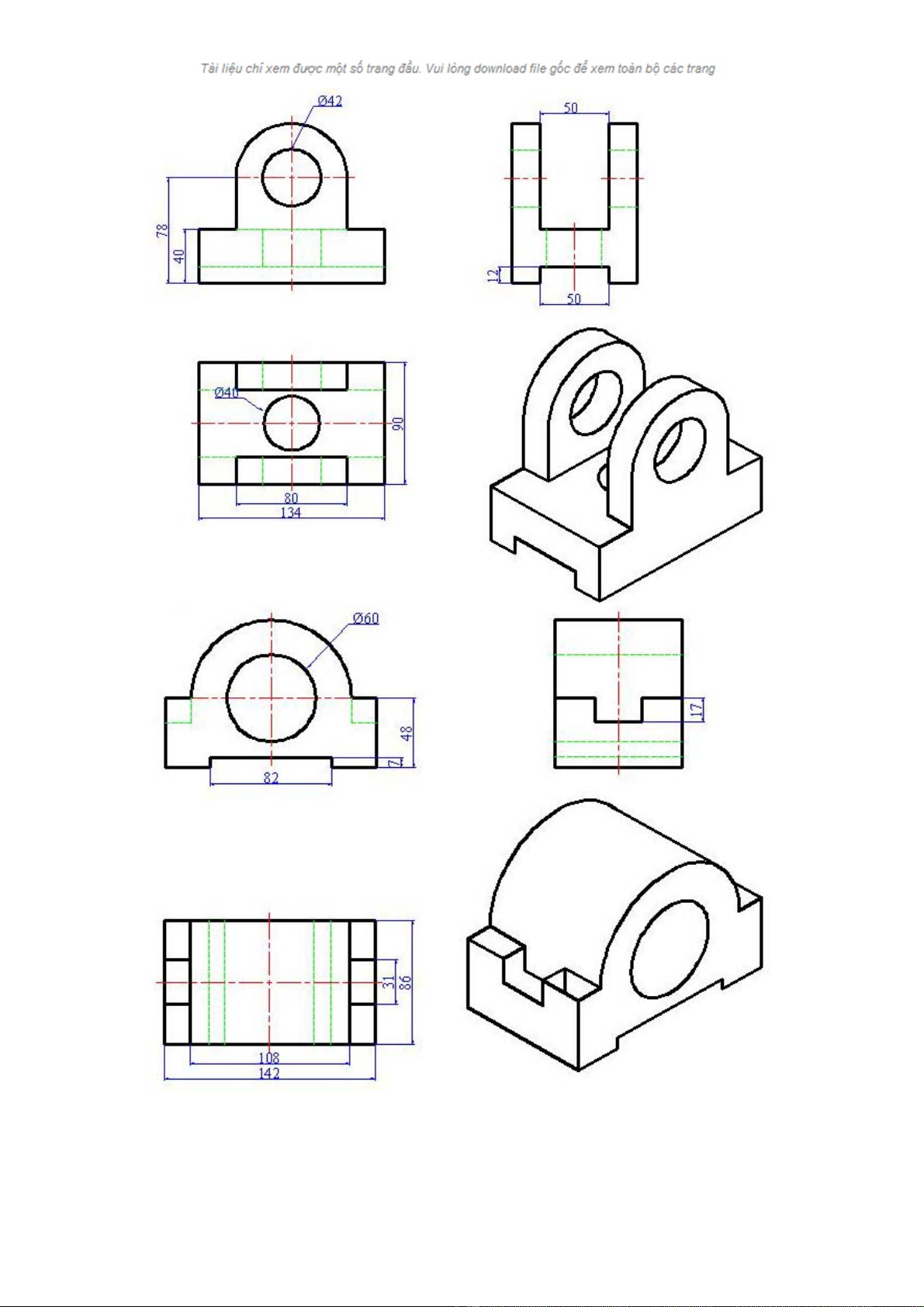

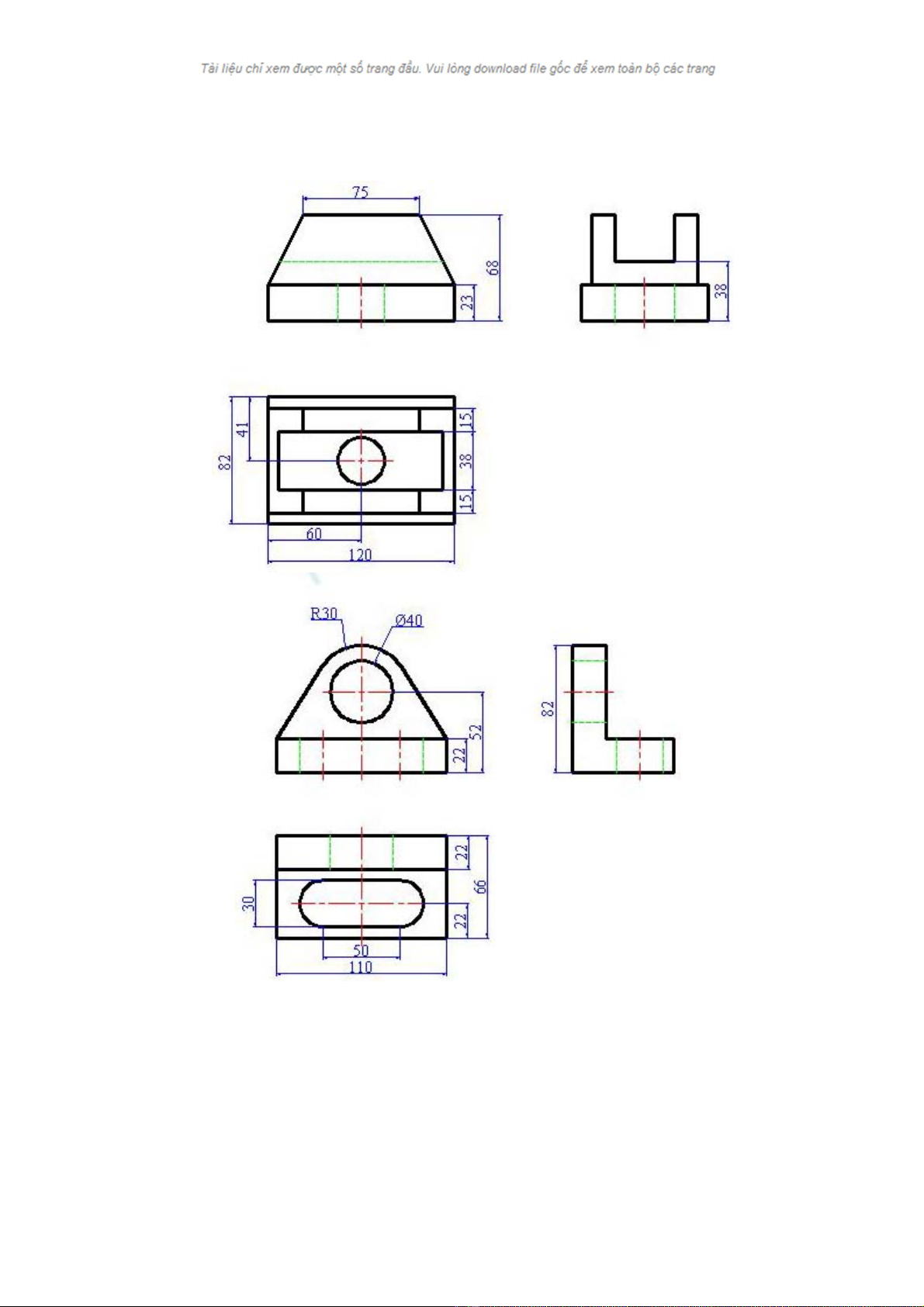

  1. Bài tập phần hình chiếu 1. Kết hợp các phương pháp vẽ hình chiếu, thực hiện các bản vẽ sau với các lớp: Duongtam, Duongcoban, Duongkhuat, Matcat, Gán màu và đường nét cho từng lớp. (Với những hình có hình chiếu trục đo, thực hiện vẽ hình chiếu trục đo) 1
  2. 2

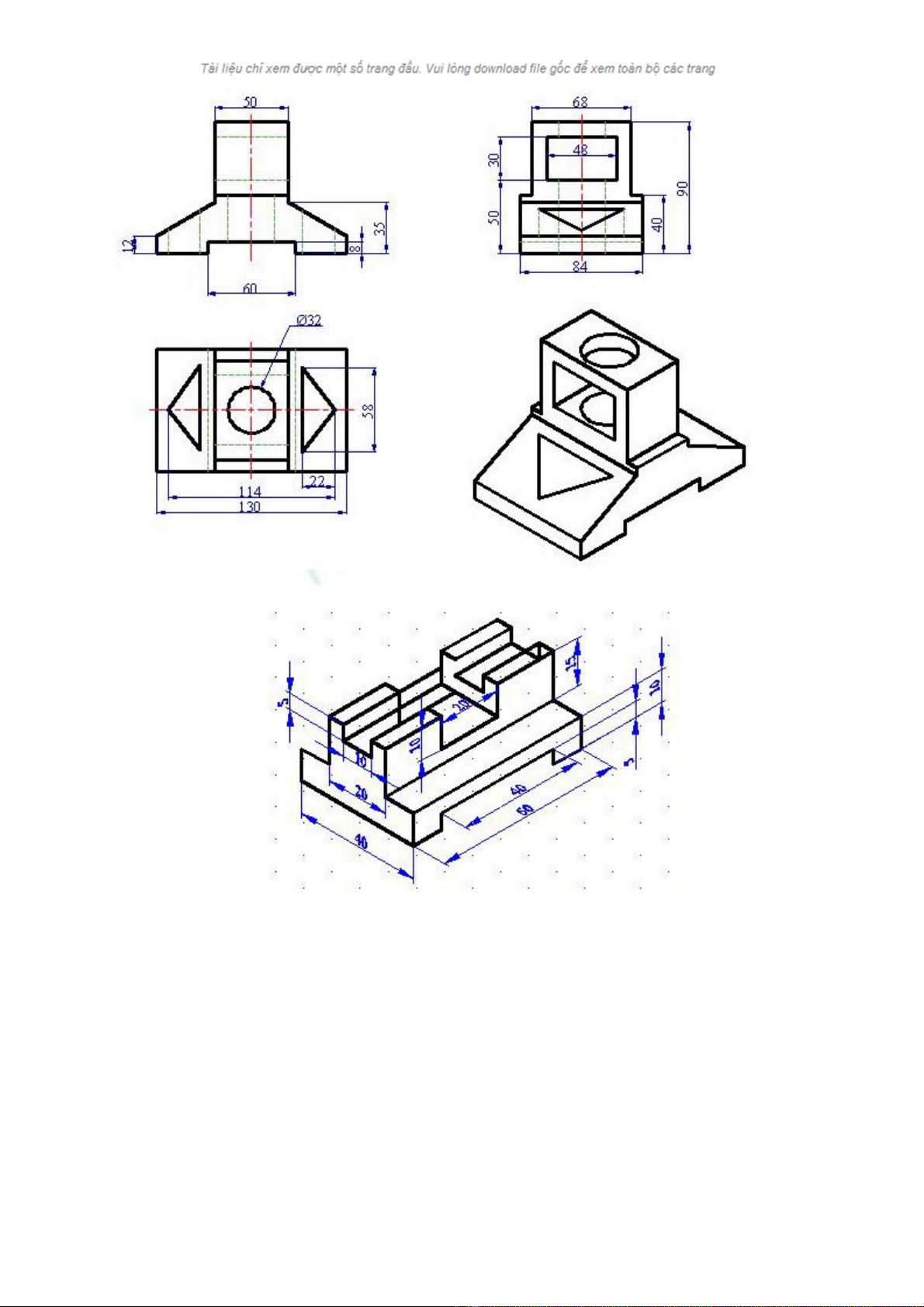

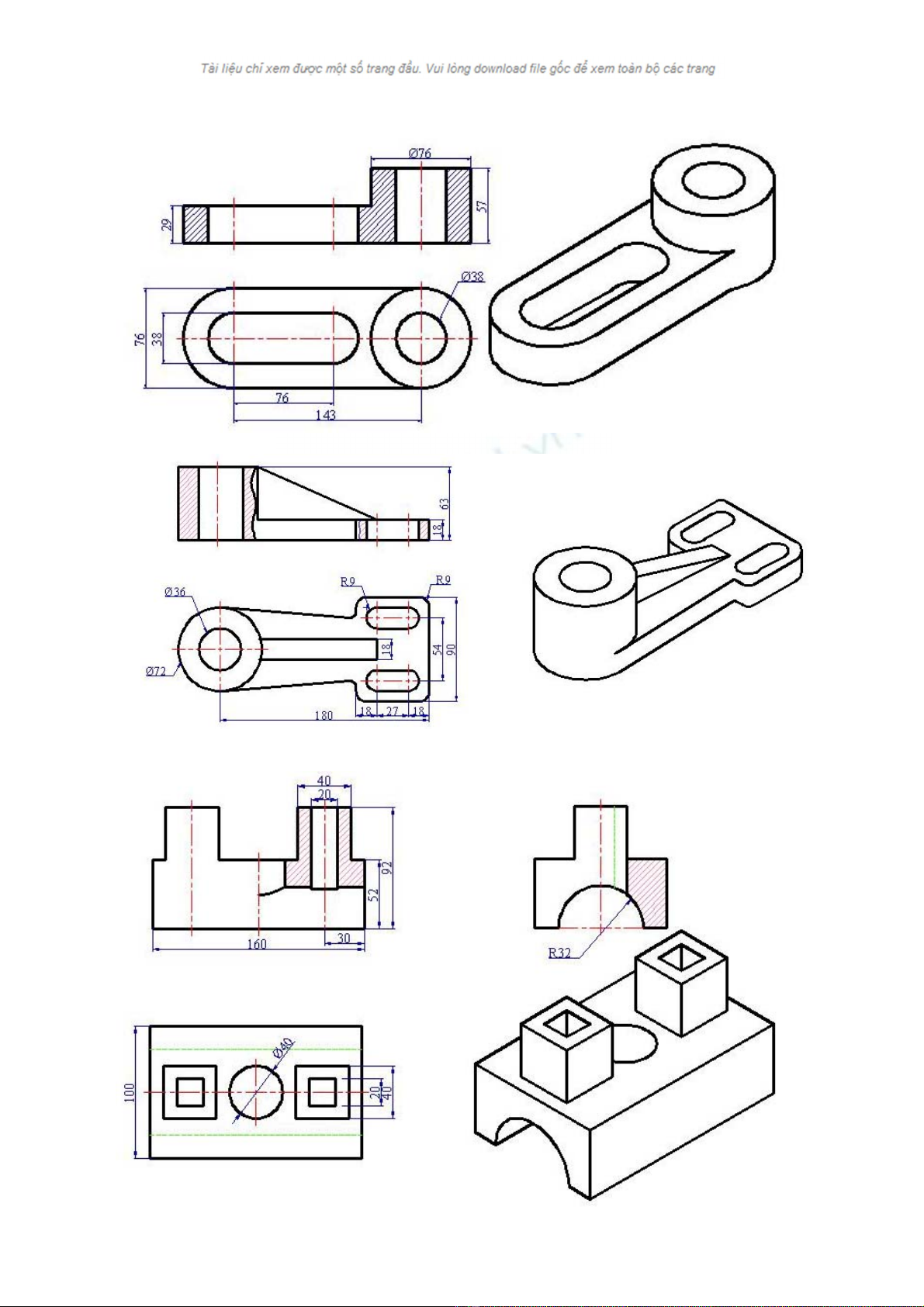

  3. 2. Thực hiện bản vẽ hai hình chiếu với các lớp: Duongcoban, Duongtam, Duongkhuat, Matcat, Kichthuoc. Gán màu và đường nét cho từng lớp. 3. Thực hiện các bản vẽ gồm 3 hình chiếu 3

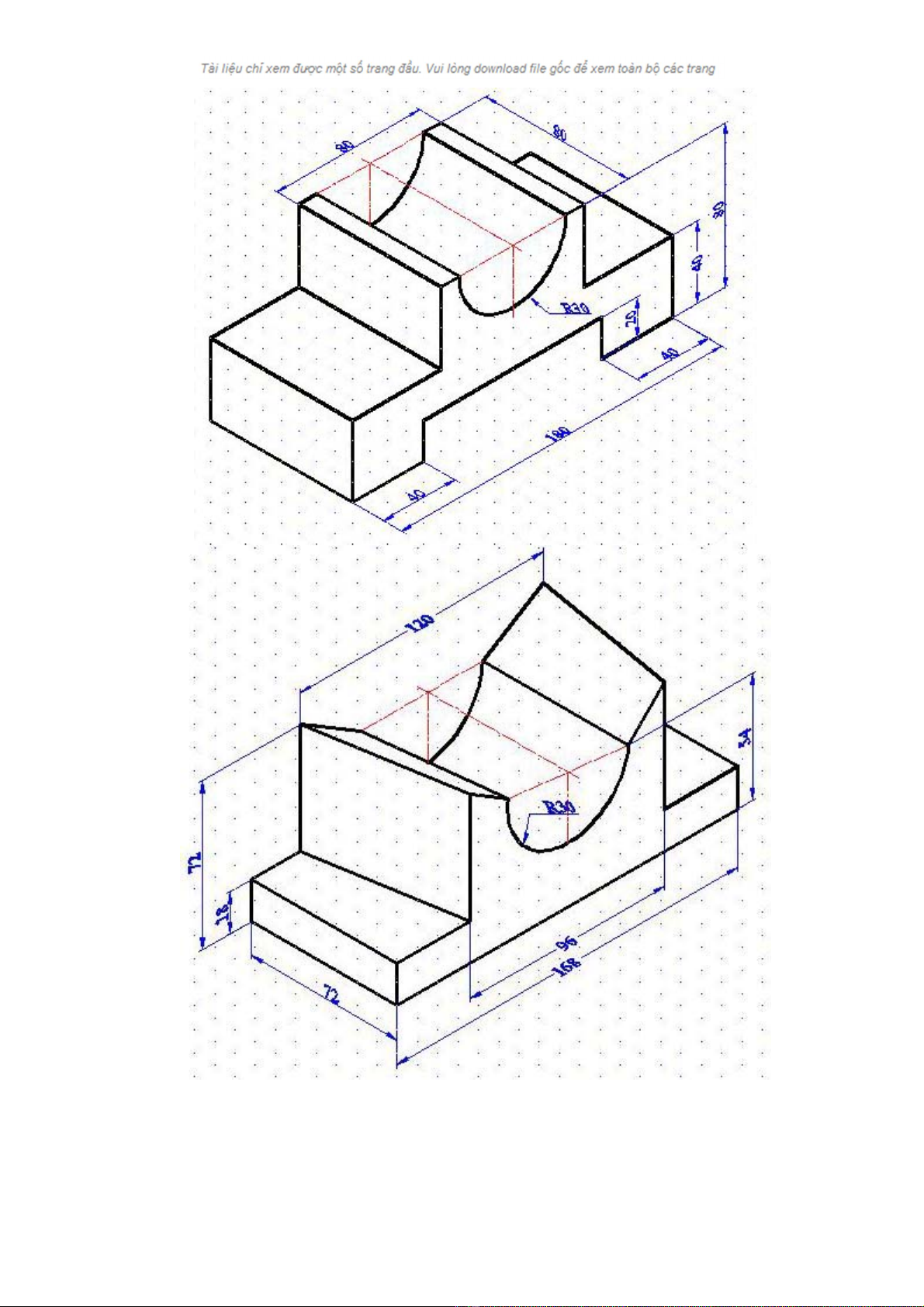

  4. 4. Thực hiện vẽ các hình chiếu trục đo. 4
  5. 5
  6. 6
  7. 7
  8. 8
