CÁC THIẾT BỊ KẾT NỐI MẠNG

Mô tả tài liệu
  Download Vui lòng tải xuống để xem tài liệu đầy đủ

CÁC THIẾT BỊ KẾT NỐI MẠNG Repeaters Hubs Bridges Routers Switches Access point Modems 1 Các thiết bị mạng ThiÕt bÞ m¹ng (Network devices) NIC Repeater, Media Converter HUB, MAU Bridge Switch Access Point Router Modem, CSU/DSU Mux/Demux (DSLAM …) ThiÕt bÞ kÕt hîp (Brouter, Remote Bridge …) 2 Cho LAN Cho WAN (*) Bộ lặp (Repeater) Repeater (Layer 1 - Physical) UTPCat5 ~100m ⇒ cần thiết bị khuyếch đại tín hiệu khi nối xa hơn 100m 3 Chỉ có 2 port: 1 in 1 out Bộ lặp (Repeater) Chức năng: Mở rộng khoảng cách cho phương tiện truyền dẫn Mở rộng số trạm kết nối (nhưng không giải quyết được tắt nghẽn)...

Chủ đề:
Lưu

Nội dung Text: CÁC THIẾT BỊ KẾT NỐI MẠNG

  1. CÁC THIẾT BỊ KẾT NỐI MẠNG Repeaters Hubs Bridges Routers Switches Access point Modems 1
  2. Các thiết bị mạng ThiÕt bÞ m¹ng (Network devices) Cho LAN Cho WAN NIC Repeater, Media Converter (*) HUB, MAU Bridge Switch (*) Access Point Router (*) Modem, CSU/DSU Mux/Demux (DSLAM …) ThiÕt bÞ kÕt hîp (Brouter, Remote Bridge …) 2

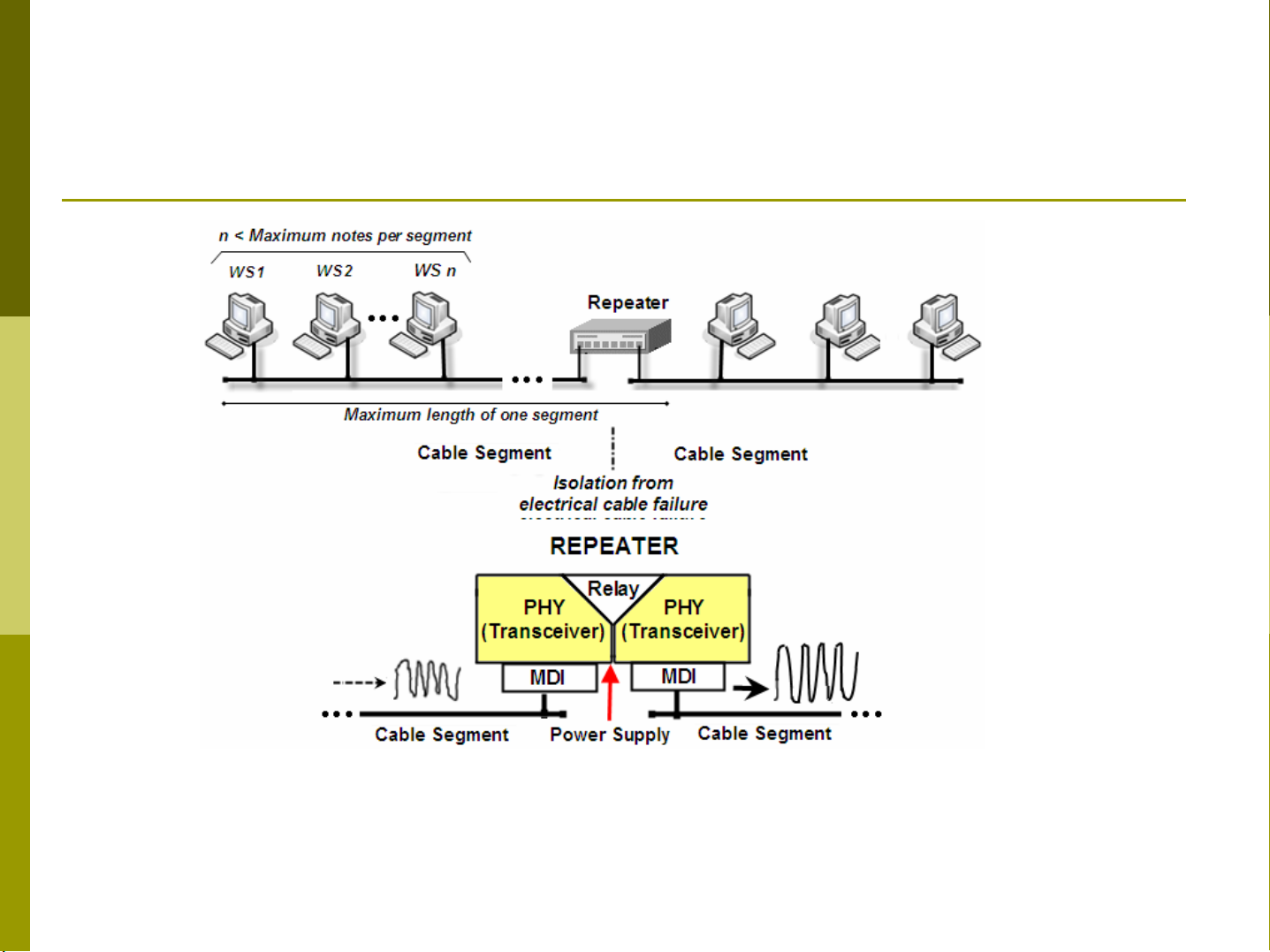

  3. Bộ lặp (Repeater) Repeater (Layer 1 - Physical) UTPCat5 ~100m ⇒ cần thiết bị khuyếch đại tín hiệu khi nối xa hơn 100m 3 Chỉ có 2 port: 1 in 1 out
  4. Bộ lặp (Repeater) Chức năng: Mở rộng khoảng cách cho phương tiện truyền dẫn Mở rộng số trạm kết nối (nhưng không giải quyết được tắt nghẽn) Đấu nối các loại phương tiện truyền dẫn theo các dạng topo Phân loại mạng để cô lập lỗi điện-> tăng độ tin cậy 4

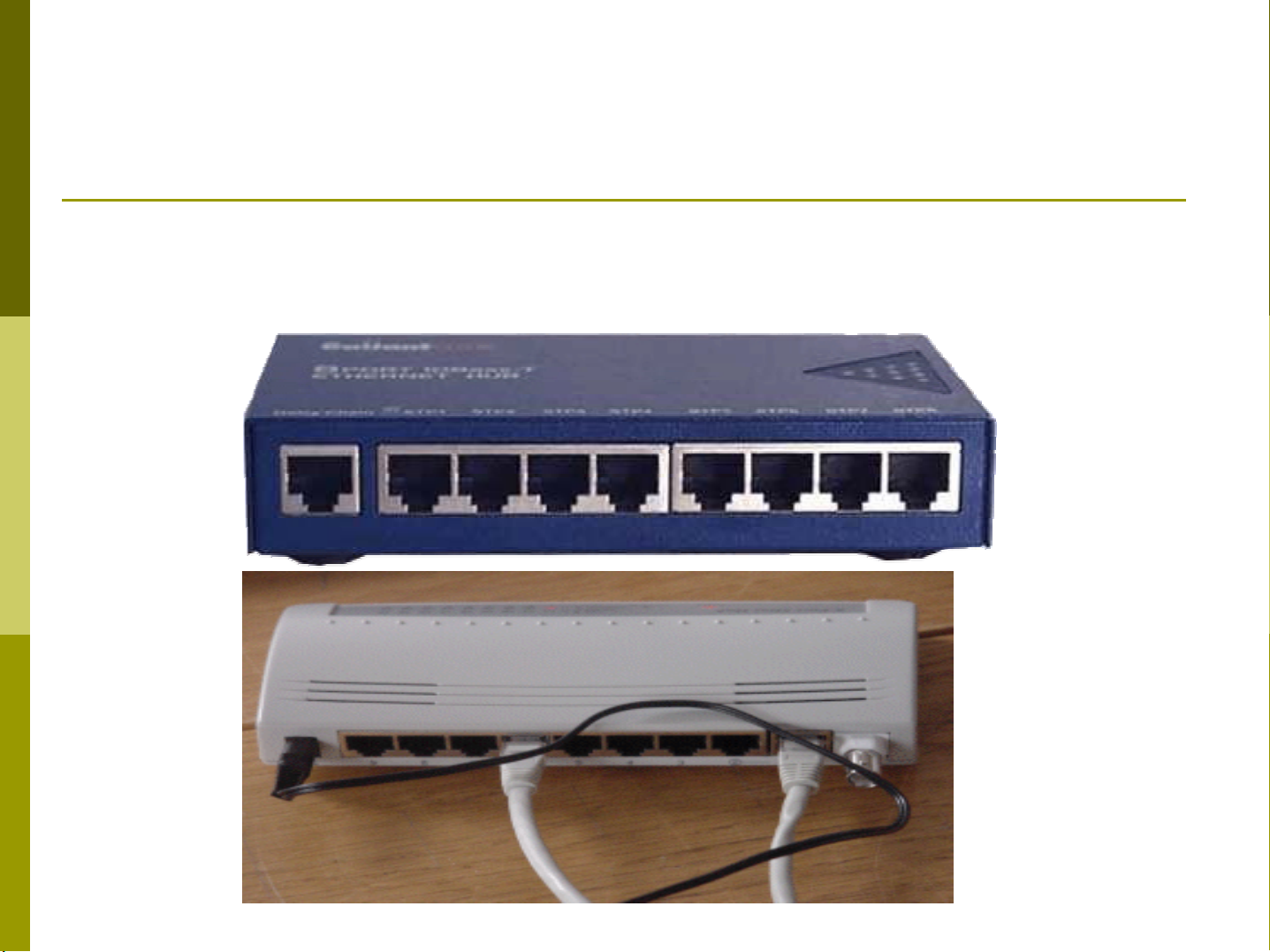

  5. Hub Hub (hay còn gọi là multi-port repeater) 5
  6. Hubs Active Hub là loại Hub được dùng phổ biến, cần được cấp nguồn khi hoạt động, được sử dụng để khuếch đại tín hiệu đến và cho tín hiệu ra những cổng còn lại, đảm bảo mức tín hiệu cần thiết Smart Hub (Intelligent Hub) có chức năng tương tự như Active Hub, nhưng có tích hợp thêm chip có khả năng tự động dò lỗi - rất hữu ích trong trường hợp dò tìm và phát hiện lỗi trong mạng. . 6
  7. Dùng Hup tạo các topo mạng 7
  8. Bridge Bridges: chuyển tiếp hoặc chặn các frame dựa trên địa chỉ MAC 8
  9. Cầu nối (Bridge) Chức năng: Phân chia mạng lan thành các vùng truy nhập riêng để giải quyết vấn đề tắt nghẽn (Congestion) ->Token Ring: Chia ra các vòng Ring ->Ethernet: Chia các miền va chạm (Collision domain) Nối các mạng khác nhau về phương thức truy cập ->Ethernet kết nối với Token Ring -> Ethernet kết nối với WLan 9
  10. Bridges 10
  11. Switch Switch (Layer 2 - Data Link) là multi-port bridge 11
  12. Switch 12
  13. Bé chuyÓn m¹ch (Switch) 13
  14. Hoạt động của bộ chuyển mạch 14
  15. Router Router là thiết bị mạng lớp 3 của mô hình OSI (Network Layer). Router kết nối hai hay nhiều mạng IP với nhau Ưu điểm của Router: Về mặt vật lý, Router có thể kết nối với các loại mạng khác lại với nhau, từ những Ethernet cục bộ tốc độ cao cho đến đường dây điện thoại đường dài có tốc độ chậm Nhược điểm của Router: Router chậm hơn Bridge vì chúng đòi hỏi nhiều tính toán hơn để tìm ra cách dẫn đường cho các gói tin, đặc biệt khi các mạng kết nối với nhau không cùng tốc độ 15
  16. Router Router (Layer 3 – Network) 16
  17. Access Point Điểm kết nối(không dây) chỉ là điểm kết nối, được nối với một router hay switch bằng dây LAN, sau đó sẽ chuyển tín hiệu từ LAN ra dạng WLan(Wireless Lan Lan không dây). 17
  18. l¾p ®Æt Modem trong 18
  19. l¾p ®Æt Modem ngoµi 19
  20. Xin Cảm Ơn ! Đặng Nhân Cách ĐT: 0919 1010 86 Skype: tucach 20 Email: cachphong@yahoo.com
