DBS3900 là distributed NodeB của Huawei NodeB thế hệ thứ 4. Hệ thống DBS3900 gồm có: BBU3900, RRU3804 hoặc RRU3801E, Hệ thống Antenna và feeder. BBU3900 lắp đặt trong tủ 19-Inch chuẩn: Lợi ích của kiến trúc ứng dụng này: Can reside in any standard 19-inch-wide and 2-U-high cabinet. Có thể lắp đặt trên cột kim loại và gần với antenna.

Chủ đề:
Lưu

Nội dung Text: Cấu trúc phần cứng hệ thống DBS3900 WCDMA

  1.   Internal  Cấu trúc phần cứng hệ thống DBS3900 WCDMA DBS3900V200R010 www.huawei.com HUAWEI TECHNOLOGIES CO., LTD. All rights reserved
  2. Các thuật ngữ viết tắt WMPT WCDMA Main Processing and Transmission Unit WBBPa WCDMA Baseband Process unit Type A WRFU WCDMA Radio Filter Unit UBFA Universal BBU Fan Unit Type A (2U) UEIU Universal Environment Interface unit UELP Universal E1/T1 Lighting Protection unit UFLP Universal FE/GE Lighting Protection unit UPEU Universal Power and Environment Interface Unit UTRP Universal Transmission Processing Unit RCU Remote Control Unit CPRI Common Protocol Radio Interface AISG Antenna Interface Standard Group TMA Tower Mounted Amplifier SRXU Slim Receive Unit APM Advanced Power Module HUAWEI TECHNOLOGIES CO., LTD. All rights  Page 2
  3. Chương1 Mô tả chung Chương2 Giới thiệu phần cứng Chương3 Hệ thống mạng và cấu hình HUAWEI TECHNOLOGIES CO., LTD. All rights  Page 3

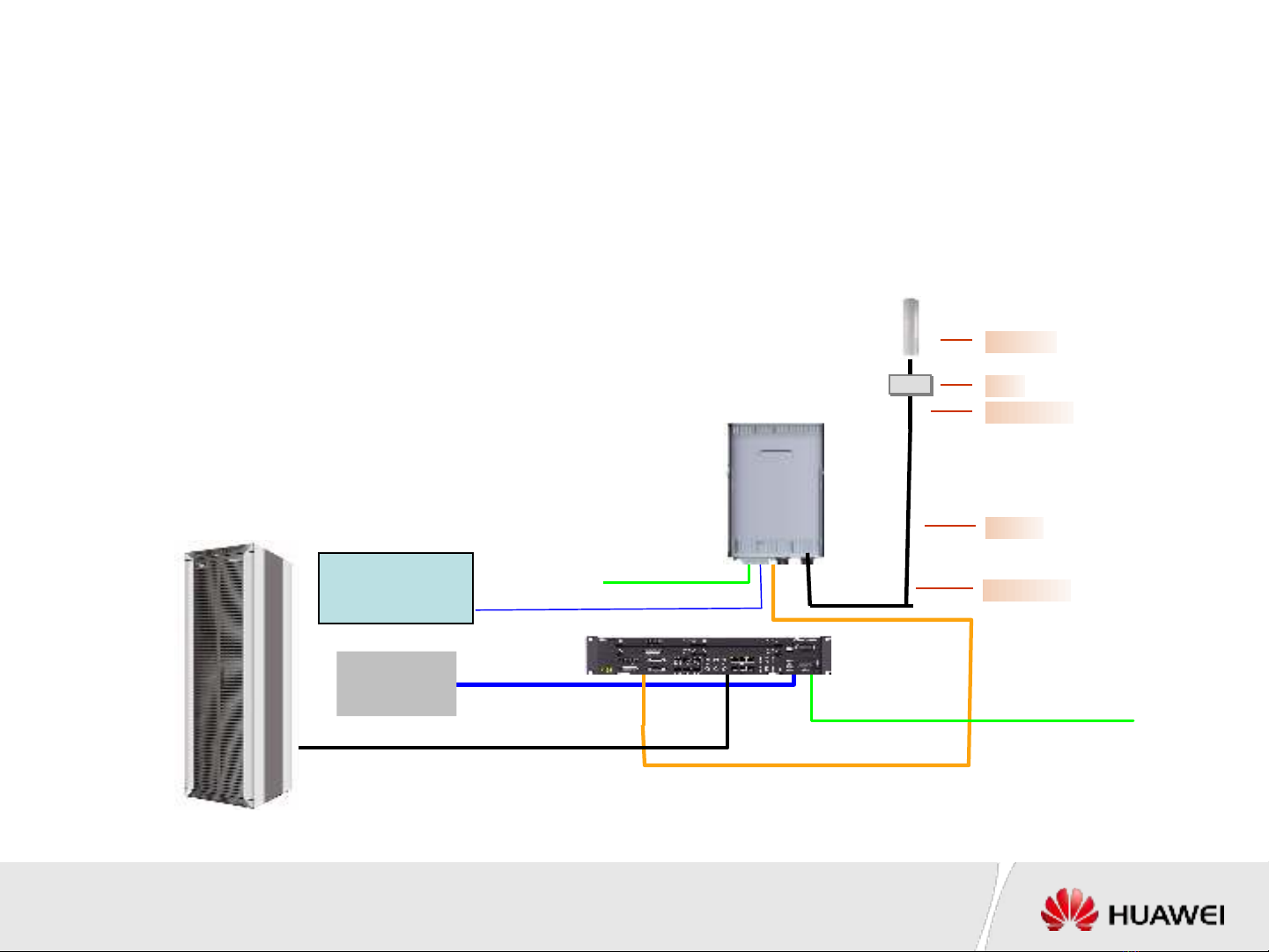

  4. Tổng quan về DBS3900  DBS3900 là distributed NodeB của Huawei NodeB thế hệ thứ 4.  Hệ thống DBS3900 gồm có:  BBU3900 Antenna D RRU3804 hoặc RRU3801E RRU TMA 3804 or 3801E RF jumper D Hệ thống Antenna và feeder Feeder Grounding cable -48V DC Power cable RF jumper power BBU3900 -48V/ 24V DC power Grounding cable Power cable Trunk cable Fiber or CPRI high-speed signal cable RNC HUAWEI TECHNOLOGIES CO., LTD. All rights  Page 4

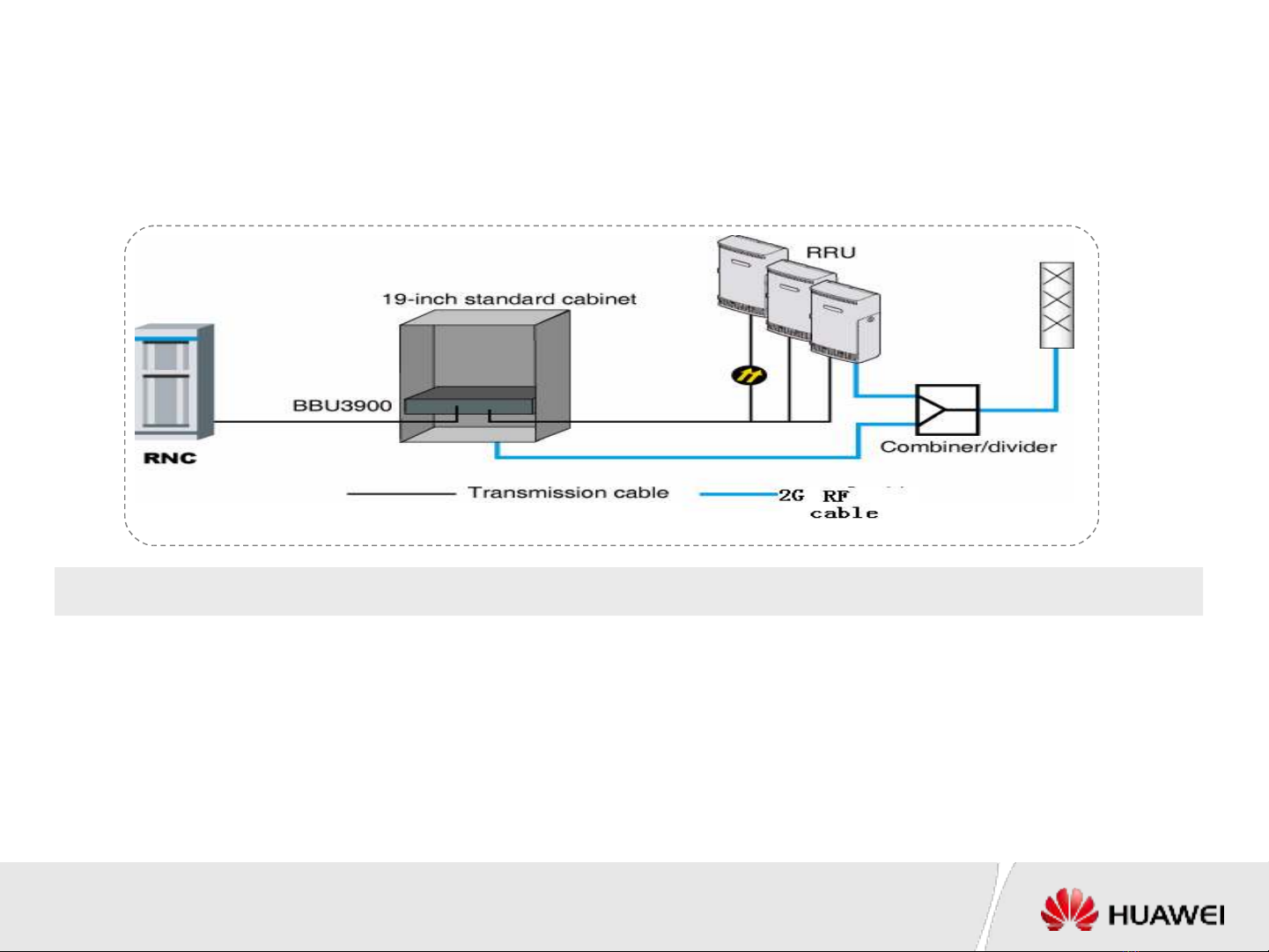

  5. BBU3900 lắp đặt trong tủ 19-Inch chuẩn  Mô hình ứng dụng 1 Xây dựng dịch vụ 3G trên cơ sở của trạm 2G 2G BTS RF Cable 0 Lợi ích của kiến trúc ứng dụng này:  Can reside in any standard 19-inch-wide and 2-U-high cabinet  Có thể lắp đặt trên cột kim loại và gần với antenna  BU3900 và RRU có thể chia sẻ hệ thống nguồn và hệ thống antenna với mạng 2G  Cho phép nhà cung cấp xây dựng dịch vụ 3G trên mạng 2G sẵn có với chi phí rất thấp HUAWEI TECHNOLOGIES CO., LTD. All rights  Page 5
  6. Ứng dụng tích hợp DBS3900  Mô hình ứng dụng 2   Xây dựng trạm 3G mới ngoài trời không cần phòng thiết bị VDF Spain: RRU on Tower Shelter Air-conditioner BBU BBU3900+RRU+APM HUAWEI TECHNOLOGIES CO., LTD. All rights  Page 6
  7. BBU3900 lắp đặt trong tủ trong phòng  Mô hình ứng dụng 3:  Lắp đặt tủ site 3G mới trong nhà, phòng thiết bị với không gian bị giới hạn. RRU RRU close to tower antenna To RNC RRU 1U/2U RRU 1U/2UBBU RRU 1U/2U HUAWEI TECHNOLOGIES CO., LTD. All rights  Page 7
  8. Họ sản phẩm DBS3900 Distribute NodeB DBS3900 Remote radio unit Remote radio unit Baseband unit + BBU3900 SRXU RRU3804 RRU3801E HUAWEI TECHNOLOGIES CO., LTD. All rights  Page 8
  9. Dung lượng và đặc điểm của DBS3900 Mô tả DBS3900  Dung lượng cao;  BBU3900 hỗ trợ 24 cells, với 1,536 UL CEs và 1,536 DL CEs.  Mỗi RRU3804 hỗ trợ cấu hình 4-carrier.  Khi NodeB mở rộng từ 1x1 lên 1x4 hoặc từ 3x1 lên 3x4, không cần lắp thêm RRU. Đặc điểm của DBS3900  Hỗ trợ xếp tầng RRU  Khi sử dụng module quang 1.25 G, mức xếp tầng ≤ 4  Khi sử dụng module quang 2.5 G, mức xếp tầng ≤ 8 HUAWEI TECHNOLOGIES CO., LTD. All rights  Page 9
  10. Dung lượng và đặc điểm của DBS3900 Đặc điểm của DBS3900  Hỗ trợ ATM, IP và ATM/IP xếp chồng đôi;  Hỗ trợ nhiều chế độ clock và đồng bộ  Clock trên giao diện Iub ệ  GPS clock và  Nội clock  Hỗ trợ công nghệ truy cập gói tốc độ cao HSPA (high-speed packet access) D HSDPA cho phép traffic của một cell lên tới 14.4 Mbps D The peak uplink data rate of an HSUPA subscriber is up to 5.76 Mbit/s.  Hỗ trợ Multimedia broadcast and multicast service (MBMS) HUAWEI TECHNOLOGIES CO., LTD. All rights  Page 10
  11. Chương1 Mô tả chung Chương2 Giới thiệu phần cứng Chương3 Hệ thống mạng và câu hình HUAWEI TECHNOLOGIES CO., LTD. All rights  Page 11
  12. Chương2 Giới thiệu phần cứng Phần1 Phần cứng BBU Phần2 ầ Phần cứng RRU Phần3 Cáp dùng cho DBS3900 Phần4 Phân hệ Antenna và Feeder HUAWEI TECHNOLOGIES CO., LTD. All rights  Page 12
  13. Cấu trúc logic của BBU3900 OMC External Subsystem Control Subsystem Signaling Operation& Power mode Clock mode Processing Maintenance Decoding Demodulation FP Processing E1/T1 Transmission FE Adaptation Power Interfac e CPRI Transport Protocol Control TO RRU RNC Interface Processing information Module Codling Modulation Transport Subsystem Baseband Subsystem Data flow Control flow HUAWEI TECHNOLOGIES CO., LTD. All rights  Page 13
  14. Giới thiệu về Module BBU3900  Cấu hình đầy đủ Baseband unit  Cấu hình thông thường BBU3900  Các boards và modules bắt buộc ộ WMPT, WBBP, UBFA, and UPEU  Các board tùy chọn gồm UELP, UFLP, UTRP và UEIU. HUAWEI TECHNOLOGIES CO., LTD. All rights  Page 14
  15. Giới thiệu về Module BBU3900 Slot SLOT0 SLOT4 Slot 18 B WBBP UTRP PEU/ 16 SLOT1 SLOT5 F WBBP UTRP EIU SLOT2 SLOT6 Slot 19 A WBBP WMPT PEU/ SLOT3 SLOT7 WBBP WMPT EIU Active and standby slot definition Slot boards definition only for UTRP board Board Slot 0 Slot 1 Slot 2 Slot 3 Slot 4 Slot 5 Slot 6 Slot 7 WMPT available available UTRP available available available available available available WBBP available available available available available available UELP available available UFLP available available HUAWEI TECHNOLOGIES CO., LTD. All rights  Page 15
  16. BBU Module --- board WMPT IP transmission on Loading Testing:USB GPS antenna: SMA Electrical Port :RJ45 LEDs Commissioning:RJ45 IP transmission Optical signals: SFP 4E1:DB26  Số lượng board ợ Những chức năng chính ứ  Tối đa 2 board cho 1 BBU Cung cấp chức năng vận hành và bảo dưỡng  Board bắt buộc  ều khiển các board khác trong hệ thống và Đi cung cấp đồng hồ  Hoạt động ở chế độ active/standby Cung cấp cổng USB cho việc nâng cấp tự động của NodeB Cung cấp cổng truyền dẫn cho giao diện Iub Cung cấp các kênh OM HUAWEI TECHNOLOGIES CO., LTD. All rights  Page 16
  17. BBU Module --- Board WMPT Trạng thái đèn hiển thị (LED) của WMPT khi hoạt động: Label Màu Trạng thái Mô tả RUN Xanh ON Board có nguồn vào OFF Board không có nguồn vào. 1s ON, 1s OFF Board đang chạy như đã cấu hình. 0.125s ON, 0.125s OFF Software đang được tải vào board, hoặc board không sử dụng. ALM Đỏ ON Board đang thông báo cảnh báo về phần cứng. OFF Board hoạt động bình thường. ACT Xanh ON Board ở chế độ active. OFF Board ở chế độ standby. HUAWEI TECHNOLOGIES CO., LTD. All rights  Page 17
  18. BBU Module --- WMPT Board LED Màu Trạng Mô tả thái LEDs bên cạnh Xanh ON Kết nối đang làm việc. cổng quang FE1 và FE0 OFF Kết nối bị lỗi. Vàng Nhấp Đang truyền dữ liệu. nháy OFF Không có dữ liệu truyền. LEDs bên cạnh Xanh ON Kết nối đang làm việc. cổng ETH OFF Kết nối bị lỗi Vàng Nhấp Đang truyền dữ liệu. nháy HUAWEI TECHNOLOGIES CO., LTD. OFF All rights  có dữ liệu truyền. Không Page 18
  19. BBU Module --- WMPT Board 2 DIP Switches : Thiết lập của SW1 SW1 để thiết lập chế độ làm Bit Chế độ T1 Chế độ cân Chế độ không việc E1/T1. bằng E1 120- cân bằng E1 75- ohm ohm SW2 để thiết lập nối đất bảo 1 ON OFF ON vệ luồng E1. 2 ON OFF ON 3 OFF ON ON 4 OFF ON ON Thiết lập của SW2 Bit Chế độ Chế độ không cân bằng cân bằng E1 Mô tả E1 120- 75-ohm ohm 1 OFF ON RRING được dùng 2 OFF ON cho kết nối đất 3 OFF ON bảo vệ 4 OFF ON HUAWEI TECHNOLOGIES CO., LTD. All rights  Page 19
  20. BBU Module --- Board WBBPa CPRI 0 ~2 (1.25G-2.5G): SFP LEDs  Số lượng Board ợ  tối đa 6 board, là board bắt buộc  Các chức năng chính ứ  Cung cấp giao diện CPRI cho kết nối giữa BBU và WRRU hay WRFU  Xử lí tín hiệu băng gốc đường lên và đường xuống. Hỗ trợ chức năng HSUPA và HSDPA D Hỗ trợ dự phòng 1+1 cho giao diện CPRI D Tùy theo dung lượng xử lí chip của board, WBBP module gồm có 7 loại. WBBP hiện tại là version A, gọi là WBBPa. HUAWEI TECHNOLOGIES CO., LTD. All rights  Page 20
