Nội dung Text: Công tơ điện 1 pha

MỤC TIÊU
Sau khi học xong bài này học sinh có khả năng:
- Nêu được công dụng của công tơ điện một pha
- Trình bày được cấu tạo của công tơ điện một pha
- Phân tích được nguyên lý làm việc của công tơ
điện một pha

- Kiểm tra được công tơ điện làm việc chính xác
hay không chính xác
- Phát triển lòng yêu nghề, say mê và sáng tạo
trong học tập
MÔ TẢ CÁC HOẠT ĐỘNG

Hoạt động 1: Dẫn dắt vấn đề (Slide 4)
Hoạt động 2: Công dụng (Slide 5)
Hoạt động 3: Nguyên lý cấu tạo (Slide 6 – 16)

Hoạt động 4: Nguyên lý làm việc (Slide 17 – 22)
Hoạt động 5: Kiểm tra công tơ (Slide 23 – 27)
Hoạt động 6: Ra bài tập về nhà (Slide 24)
Bài 4: CÔNG TƠ ĐIỆN 1 PHA

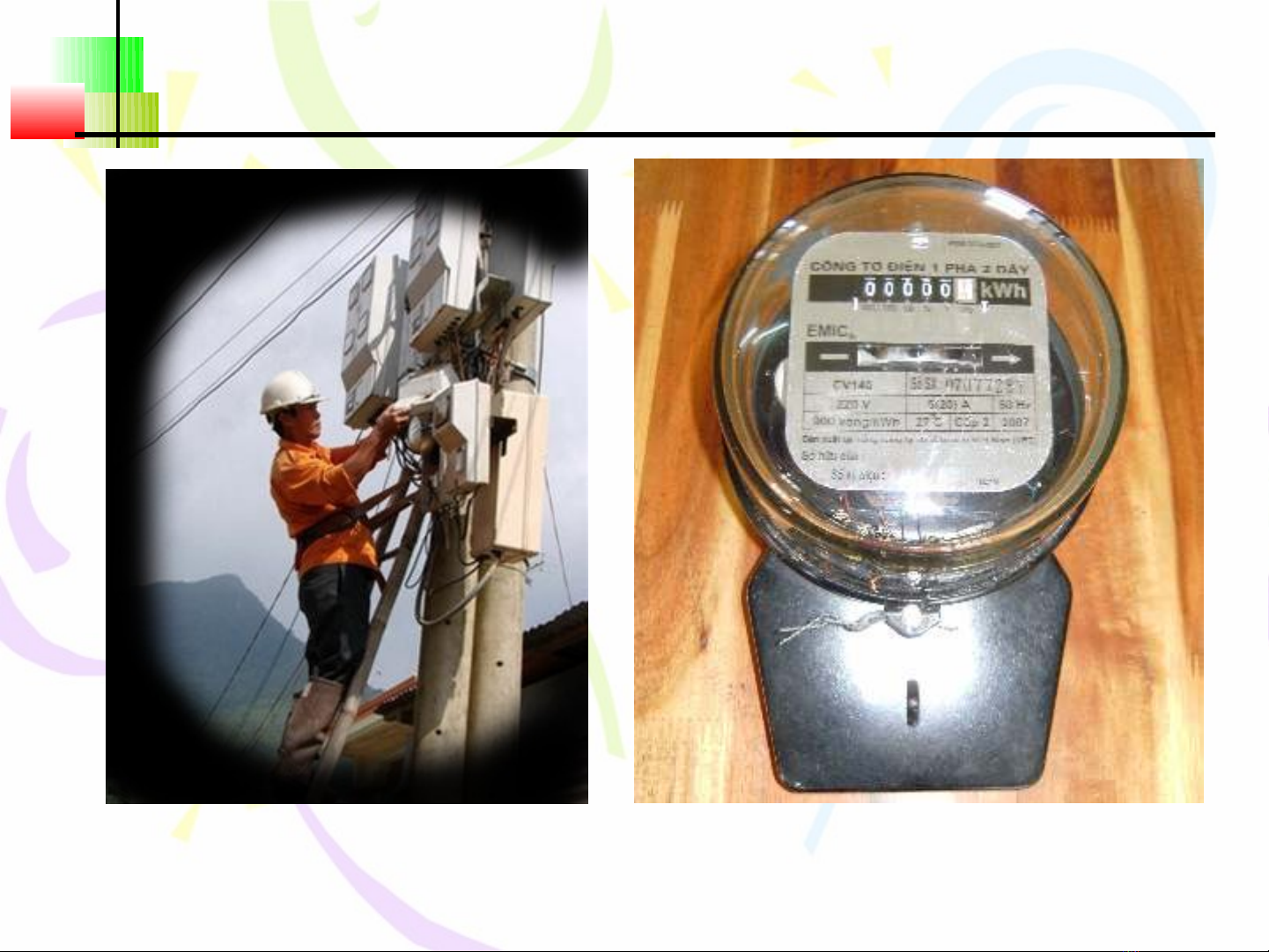

Hai hình ảnh ở trên biểu diễn cái gì?
1. CÔNG DỤNG:

Công tơ điện dùng để làm gì?

Đo dòng điện
Đo điện áp
X Đo Điện năng tiêu thụ
Đo công suất tác dụng
2. NGUYÊN LÝ CẤU TẠO



Mời các em quan sát slide sau và cho biết
công tơ gồm mấy bộ phận
Các em hãy nêu chức năng của các bộ
phận cấu tạo nên công tơ?
2. NGUYÊN LÝ CẤU TẠO

- Công tơ điện một pha gồm:




Cuộn điện áp: được mắc song song với phụ
tải, cuộn này có số vòng dây nhiều, tiết
diện dây nhỏ.
2. NGUYÊN LÝ CẤU TẠO




Cuộn dòng điện: được mắc nối tiếp với
phụ tải, cuộn này có số vòng dây ít, tiết
diện dây lớn.
2. NGUYÊN LÝ CẤU TẠO




Đĩa nhôm: Được gắn lên trục, tỳ vào
trụ có thể quay tự do giữa 2 cuộn dây và
quay tự do giữa khe hở của nam châm
vĩnh cửu.
2. NGUYÊN LÝ CẤU TẠO




Nam châm vĩnh cửu: là bộ phận tạo ra
mômen cản khi đĩa nhôm quay trong từ
trường của nó
2. NGUYÊN LÝ CẤU TẠO




Hộp số cơ khí: để hiển thị số vòng quay
của đĩa nhôm nó được gắn với trục của
đĩa nhôm
SƠ ĐỒ NGUYÊN LÝ CÔNG TƠ ĐIỆN 1 PHA


Hộp số cơ khí

Cuộn điện áp
Nam châm
N
vĩnh cửu
S Cuộn dòng điện

Phụ tải tiêu thụ
2. NGUYÊN LÝ CẤU TẠO
Sơ đồ nguyên lý công tơ điện 1 pha
Hộp số cơ khí

Cuộn điện áp
Đĩa nhôm
Nam châm
N
vĩnh cửu
S
Cuộn dòng điện


Phụ tải tiêu thụ
2. NGUYÊN LÝ LÀM VIỆC
Các em hãy quan sát slide và phân tích:

12345

ΦU
ΦL
N


ΦI
S
IU


I
Phụ tải tiêu thụ
U~
2. NGUYÊN LÝ LÀM VIỆC

- Khi có dòng điện I chạy trong phụ tải, qua
cuộn dòng tạo ra từ thông ΦI cắt đĩa nhôm tại
2 điểm.
- Điện áp U được đặt vào cuộn áp, dòng điện
IU chạy trong cuộn áp tạo thành 2 từ thông
+ ΦU : là từ thông làm việc nó xuyên qua
đĩa nhôm
+ ΦL : Là từ thông không xuyên qua đĩa
nhôm mà chỉ chạy khép kín trong mạch
2. NGUYÊN LÝ LÀM VIỆC


- Do tác dụng của 2 từ thông ΦU và ΦI lên
đĩa nhôm tạo ra mômen quay làm cho đĩa
nhôm quay.
- Mq = KqUIcosϕ = Kq.P
- Kq là hệ số mô men quay
- P là công suất tiêu thụ của tải
2. NGUYÊN LÝ LÀM VIỆC

- Đĩa nhôm quay trong từ trường của nam
châm vĩnh cửu nó sẽ bị cản bởi Mômen
cản (MC) do từ trường của nam châm vĩnh
cửu gây ra
- Mômen cản tỷ lệ với tốc độ quay của đĩa
nhôm.
MC = KC.n
- KC: là hệ số mômen cản
- n : là tốc độ quay của đĩa nhôm.
2. NGUYÊN LÝ LÀM VIỆC

Khi cân bằng ta có Mq = Mc
Kq
=> Kq.P = Kc.n => n = P
Kc
Kq
Đặt Cp = => n = Cp.P
Kc
Sau thời gian t thì ta có:
=> n.t = CP.P.t => N = CP.A
2. NGUYÊN LÝ LÀM VIỆC
- Trong đó:
N = n.t - Số vòng quay của đĩa nhôm trong
thời gian t
A = P.t - Điện năng tiêu thụ của phụ tải
trong thời gian t
Dựa vào biểu thức trên ta thấy điện
năng tiêu thụ tỷ lệ với số vòng quay của
đĩa nhôm
NN
= > CP = = (Vòng/Kwh)
A P.t
CP : Hằng số công tơ
4. KIỂM TRA CÔNG TƠ

- Kiểm tra sự làm việc chính xác của công
tơ dựa vào hằng số công tơ

N
Hằng số công tơ: Cp = P.t (Vòng/KWh)


Dựa vào Hằng số công tơ em hãy nhận
xét mối quan hệ giữa các đại lượng?
4. KIỂM TRA CÔNG TƠ


- Cp thể hiện số vòng quay của công tơ (N)
khi tiêu hao công suất P = 1KW trong thời
gian t = 1 giờ.

Để kiểm tra một công tơ làm việc có chính
xác hay không ta kiểm tra như thế nào?
(Dựa vào hằng số công tơ Cp)
4. KIỂM TRA CÔNG TƠ


- Ví d ụ
Một công tơ điện 1 pha có các thông số như
sau: U = 220 V, I = 5(20)A, Cp = 900
(Vòng/KWh), có tải là 1 Bóng đèn có công
suất P = 1 KW hãy kiểm tra công tơ làm việc
có chính xác hay không?
4. KIỂM TRA CÔNG TƠ

Cách kiểm tra:
Dựa vào hằng số công tơ với tải P = 1KW, và
đĩa nhôm quay N = 1 vòng thì sẽ mất thời
gian là:
N 1
= >C P = = 900 =
P.t 1.t
Ta có
1 3600
giờ =
=> t = = 4 giây
900 900
4. KIỂM TRA CÔNG TƠ

Ta dùng 1 đồng hồ bấm giây và xem
khi đĩa nhôm quay hết 1 vòng thì mất
thời gian bao lâu thì sẽ xác định được
công tơ làm việc chính xác hay không.

chạy đúng.
Nếu t > 4 giây thì công tơ __________
chạy chậm
Nếu t = 4 giây thì công tơ __________
chạy nhanh
Nếu t < 4 giây thì công tơ __________
BÀI TẬP VỀ NHÀ


Một công tơ điện 1 pha có: U =220V, I =
5(20)A, Cp = 900 vòng/kWh, Muốn biết công
tơ là việc có chính xác không ta kiểm tra như
thế nào? Nếu công tơ có tải là 1 bóng đèn
sợi đốt công suất P = 100W
