Nội dung Text: Giáo trình điện thoại di động

WWW.HOCNGHE.COM.VN
GIÁO TRÌNH ĐIỆN THOẠI DI ĐỘNG
Xin chào : Trung tâm bảo hành BKT Lượt truy cập : 1345 Số dư : 71600 Hạn sử dụng (mm/dd/yy) : 12/18/2011




Mạng Đ T di động 9 - Chạy phần mềm cho máy China


Sơ đồ khối ĐT dđ - Hướng dẫn cài đặt và sử dụng hộp MTK-BOX để chạy phần mềm cho các
máy Trung quốc .
Khối nguồn nuôi . - Hướng dẫn các bước chạy phần mềm cho các loại điện thoại Trung quốc .


Khối điều khiển .

Chạy phần mềm cho các máy điện thoại Trung quốc
Kh.Thu phát sóng

Để chạy phần mềm cho các máy Điện thoại Trung quốc ta phải
LCD_Bluetooth .
làm gì ?

Ptích Nokia DCT3 Trước hết bạn cần mua một hộp MTK - BOX

Ptích Nokia DCT4


Ptích Nokia WD2


Samsung Đ.trắng


Samsung mầu .


P. tích Máy khác


Nạp Ph.mềm S/C
Đây là hộp để chạy phần mềm cho các loại máy
điện thoại Trung quốc
P.mềm ứng dụng


Tài liệu & Thiết bị Khi mua hộp MTK bạn được kèm theo 9 chiếc đĩa CD ROM, trong đó
đĩa số 1 có bộ cài giao diện để chạy và cài trình điều khiển cho hộp,
H.Dẫn thực hành ngoài ra bạn được kèm thao khoảng 10 chiếc Cable để kết nối cho
các loại máy khác nhau :
Dowload G.Trình




Các loại Cable kết nối với điện thoại

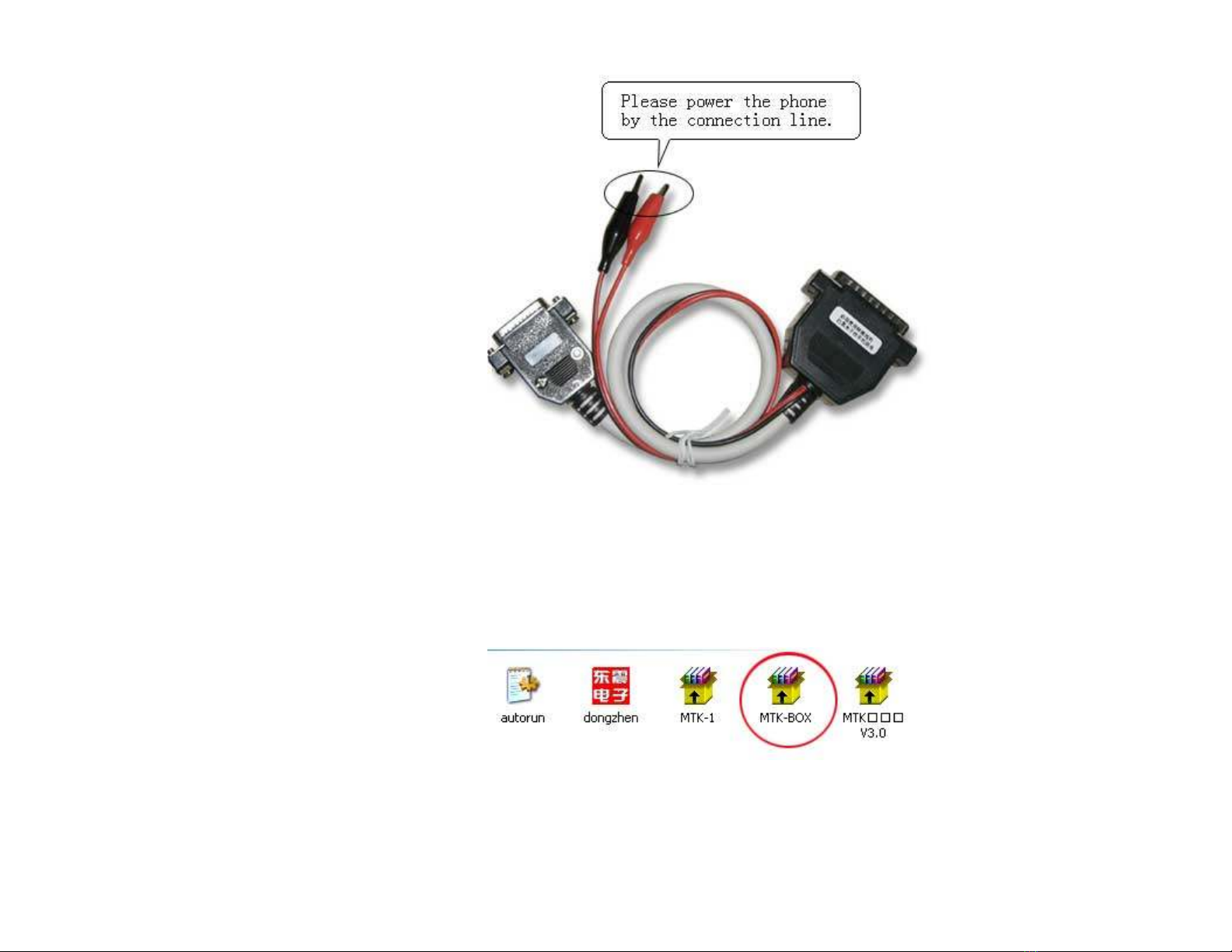

Một chiếc Cable nối trực tiếp với hộp có hai dây cấp nguồn


Sau đó bạn phải cài giao diện .

- Cho đĩa số 1 vào máy tính, bạn thấy có các thư mục sau :




- Kích đúp vào File MTK-BOX ( trong vòng đỏ ) để cài đặt

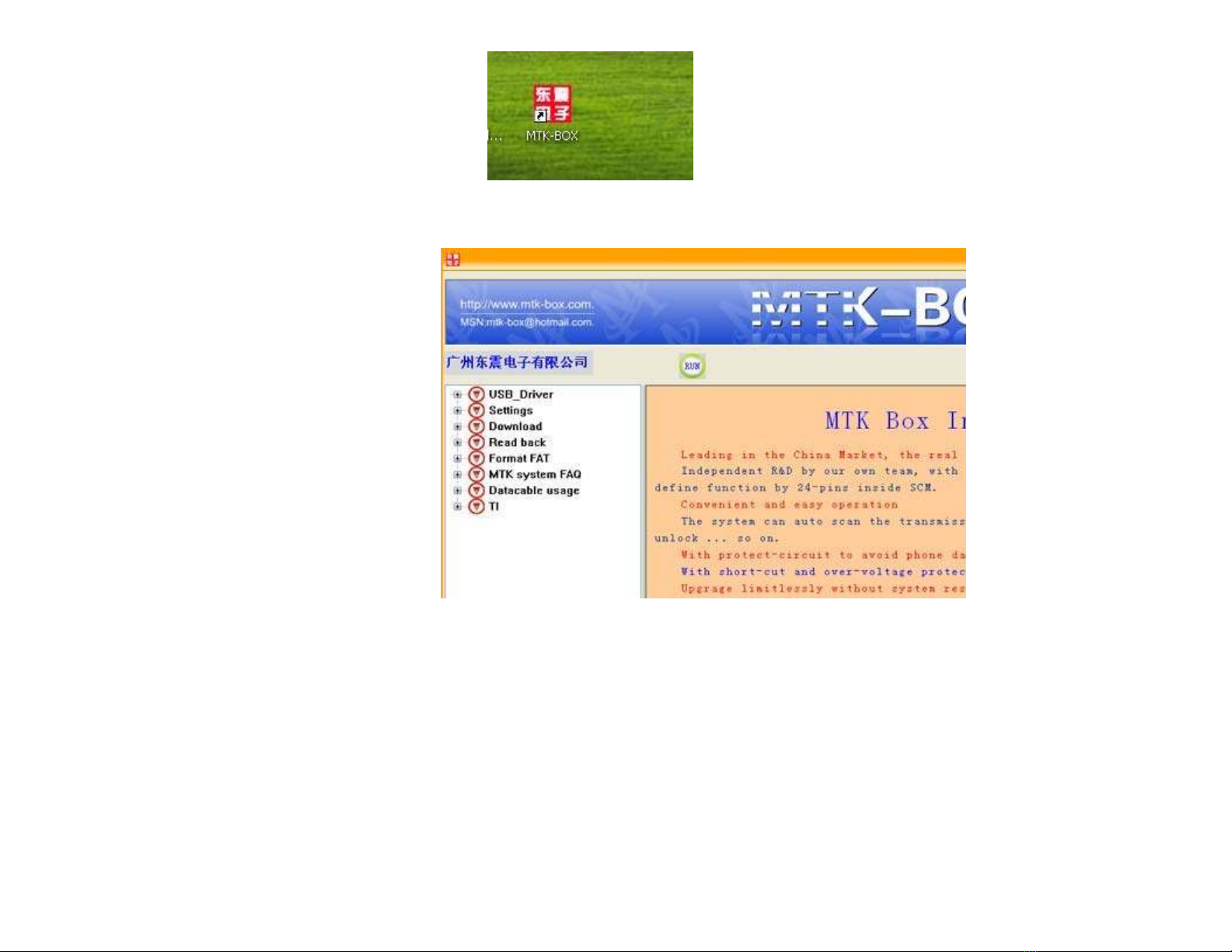

Sau khi cài đặt xong bạn sẽ nhận được một biểu tượng sau trên màn
hình Desktop
- Bạn kích vào biểu tượng ở trên, giao diện sau xuất hiện :




Sau khi cài xong giao diện, bây giờ bạn phải cài trình điều khiển
cho hộp, cách thức cài như sau :

- Cắm Hộp MTK vào máy tính, nếu trên màn hình xuất hiện hộp thoại
thì bạn bấm Cancel để thoát, bạn hãy cài đặt như sau :

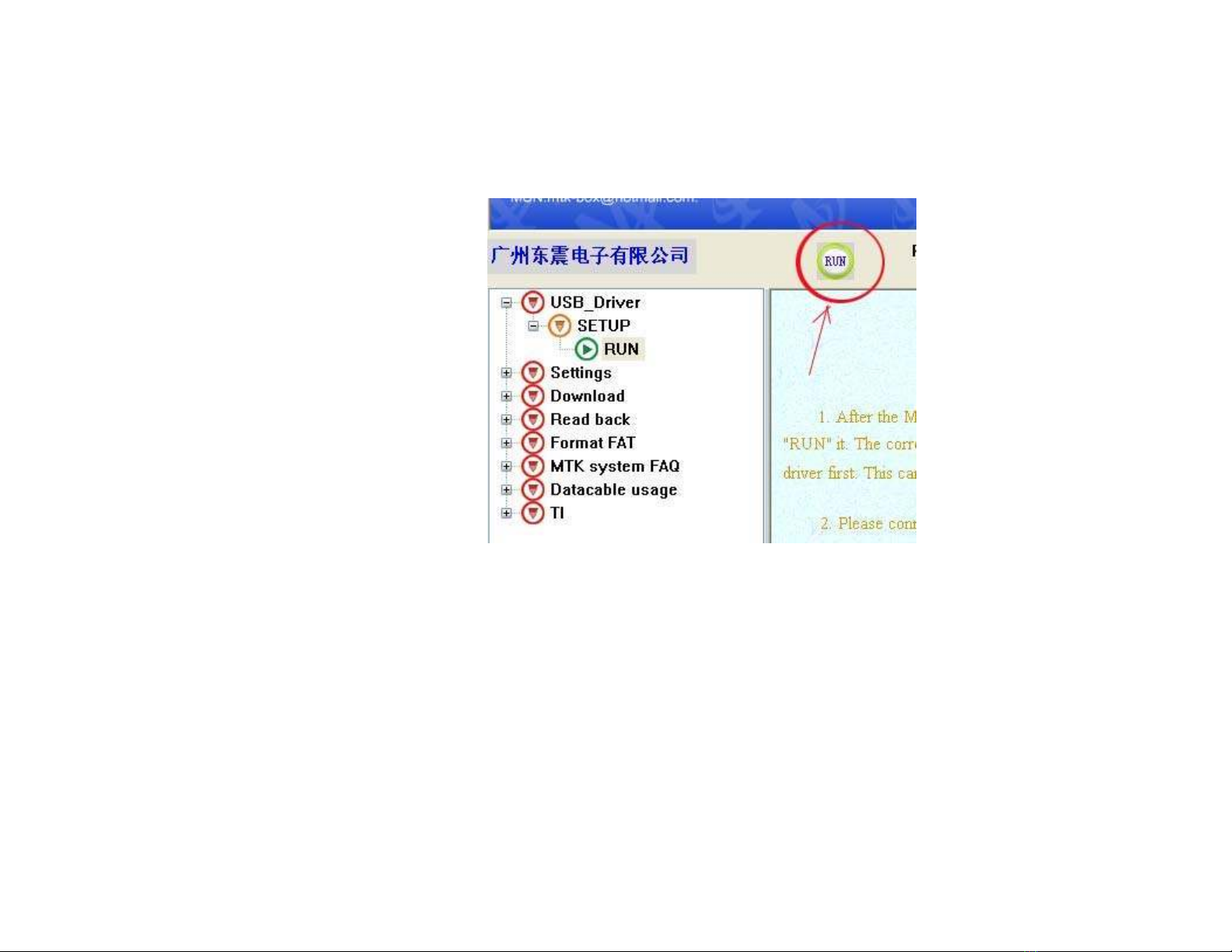

- Từ giao diện MTK-BOX bạn kích đúp vào dòng USB_Driver / sau
đó kích đúp vào SETUP / sau đó kích chọn chữ RUN / sau đó kích
đúp vào chữ RUN ( trong vòng tròn đỏ ) => quá trình cài đặt trình
điều khiển bắt đầu, bạn cứ kích Next và Yes theo chỉ dẫn là xong .
( Xem hình minh hoạ bên dưới )
Khi cài xong trình điều khiển, bạn hãy vào màn hình Device Manager
để kiểm tra xem trình điều khiển được cài vào cổng COM mấy ?
cách thực hiện như sau :
- Kích phải chuột vào biểu tượng My Computer trên màn hình / chọn
Properties / chọn Hardware / chọn Device Manager / kích mở dấu
cộng + Port ( COM & LPT ) như hình sau đây :
- Ở hình trên cho ta biết thiết bị được cài vào cổng ( COM3 ) như
dòng có mũi tên chỉ vào .



=> Sau khi bạn đã cài xong giao diện và trình điều khiển cho hộp ,
bây giờ bạn đã có thể chạy phần mềm cho các máy Trung quốc, sau
đây là ví dụ chạy phần mềm cho Điện thoại N70 hàng tầu .

---------------------------------------------------------------

Ví dụ : Chạy lại phần mềm cho máy N70 Trung quốc
Bước 1 - Kết nối hộp MTK vào cổng USB của máy tính và kết nối
điện thoại vào hộp thông qua sợi cáp L08A, đấu dây nguồn từ hộp
vào các cực dương và âm pin trên điện thoại, tháo Sim và thẻ nhớ ra
ngoài khi chạy phần mềm, bạn xem cách đấu như hình sau :
Chọn sợi cáp cắm vừa rắc trên điện thoại




Đấu cáp vào điện thoại qua rắc xạc pin, gắn dây đỏ vào
chân dương, dây đen vào chân âm của tiếp xúc Pin .


Bước 2 : Kích mở giao diện MTK-BOX , kích vào biểu tượng MTK-
BOX trên màn hình .




- Khi giao diện mở ra, bạn kích đúp vào chữ Download / sau đó
kích đúp vào chữ RUN / bạn hãy chọn phiên bản cao nhất là dòng
trên cùng v2.9.1001 / sau đó kích vào chữ RUN trong vòng tròn đỏ
( như hình minh hoạ bên dưới )
- Sau khi kích vào chữ RUN giao diện sau xuất hiện .




Giao diện chạy phần mềm
Bước 3 : Thiết lập lại các lựa chọn trong mục Options

- Kích vào Options / chọn dòng Baud rate / đánh dấu chọn tốc độ
chạy là tốc độ trung bình 115200 ( như hình dưới )




- Kích vào Options / kích chọn dòng COM port / chọn lại cổng là
COM3 ( COM 3 là cổng đã cài trình điều khiển cho hộp, xem trong
mục Device Manager ) xem hình minh hoạ bên dưới .




- Kích vào Options / chọn dòng Operation method / đánh dấu vào
dòng NOR ( như hình minh hoạ ở dưới )
- Kích vào Options / chọn dòng Baseband chip option / chỉ đánh dấu
chọn dòng bên dưới Enable NFI CS1 ( như hình minh hoạ bên
dưới )




Bước 4 : Chọn File Download Agent, file Scatter-loading và file
ROM .


- Kích vào Download Agent ( trong vòng đỏ - như hình dưới )
- Chọn file MTK_AllInOne_DA như hình dưới




- Tiếp theo kích vào Scatter-loading ( như hình dưới )
- Kích chọn file Scat ( như hình dưới )




Ghi chú : hai file trên chỉ là các file xúc tác hỗ trợ quá trình chạy
phần mềm, tất cả các máy khi chạy đều chọn hai file này như nhau,
các file này có sẵn khi bạn cài giao diện :


- Tiếp theo kích vào chữ ROM để chọn file chạy cho máy N70
( như hình minh hoạ ở dưới )
- Theo đường dẫn bạn tìm đến file n70 ( đây là file chạy cho máy
N70 , file này có dung lượng khoảng 16MB ) xem hình minh hoạ ở
dưới .
Ghi chú : file chạy n70 có thể để ở bất kỳ vị trí nào trên các ổ đĩa .
Bước 5 : Sau khi chọn file xong, bạn hãy kích vào Download để
chạy
- Kích vào Download để chạy ( như hình dưới )




- Sau khi bấm vào Download, bạn bấm phím mở nguồn trên điện
thoại để chương trình Boot máy , khi Boot được => trên thanh trạng
thái sẽ chạy vạch đỏ . ( như hình dưới )




- Sau khi vạch đỏ chạy hết sẽ chuyển sang vạch xanh là lúc
chương trình bắt đầu nạp lại dữ liệu vào IC nhớ của điện thoại .




- Khi chạy kết thúc một thông báo sau xuất hiện, bạn kích vào
OK để hoàn thành .




- Nếu sau khi Boot máy ( vạch đỏ chạy hết ) mà xuất hiện thông
báo lỗi => bạn cần xem xét lại các mục Options xem các thiết
lập đã đúng chưa ?
Giới thiệu một số trang cung cấp phần mềm chạy cho máy
Trung quốc .

Bạn kích vào trang Web với địa chỉ sau :


http://www.ufs-5.org/


Sau đó kích vào mục Download và nhập trong mục
Your Product là UFS-5
Username là : 128668 và Password là : drr058




Hoặc bạn vào địa chỉ sau, đăng ký một tài khoản sau đó bạn có thể
Download các phần mềm miễn phí .


http://www.soft4mobi.com/


Một số máy điện thoại hàng Trung quốc hình dáng và ký hiệu, bạn có
thể tham khảo các hình ảnh này trong giao diện MTK-BOX , mở theo
đường dẫn sau :
C:\ MTK-BOX \ MTKK \ html \ img
