Hướng dẫn lập trình PLC

Chia sẻ: phanhuyluan

Tài liệu tham khảo dành cho giáo viên, sinh viên, kỹ thuật viên chuyên ngành điện tử, tự động - Hướng dẫn lập trình PLC.

Bạn đang xem 7 trang mẫu tài liệu này, vui lòng download file gốc để xem toàn bộ.

Nội dung Text: Hướng dẫn lập trình PLC

- Để tạo Project mới chúng ta có 2 cách :
- Dùng “New Project” Wizard và sử dụng “New”
1. Tạo Project mới bằng “New Project” Wizard

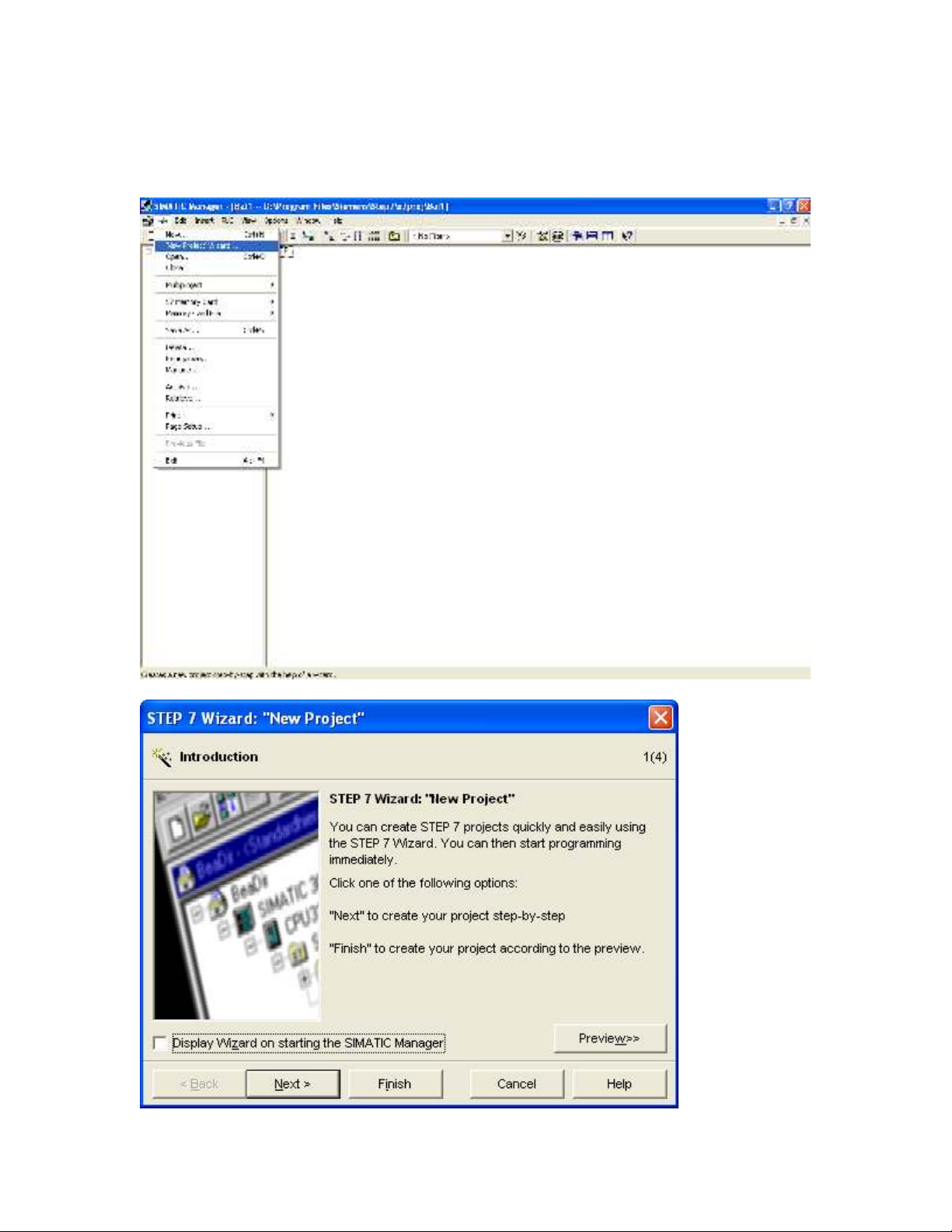

Bạn chọn File->”New Project” Wizard..




Cửa sổ New Project hiện ra. Click Next để tiếp tục

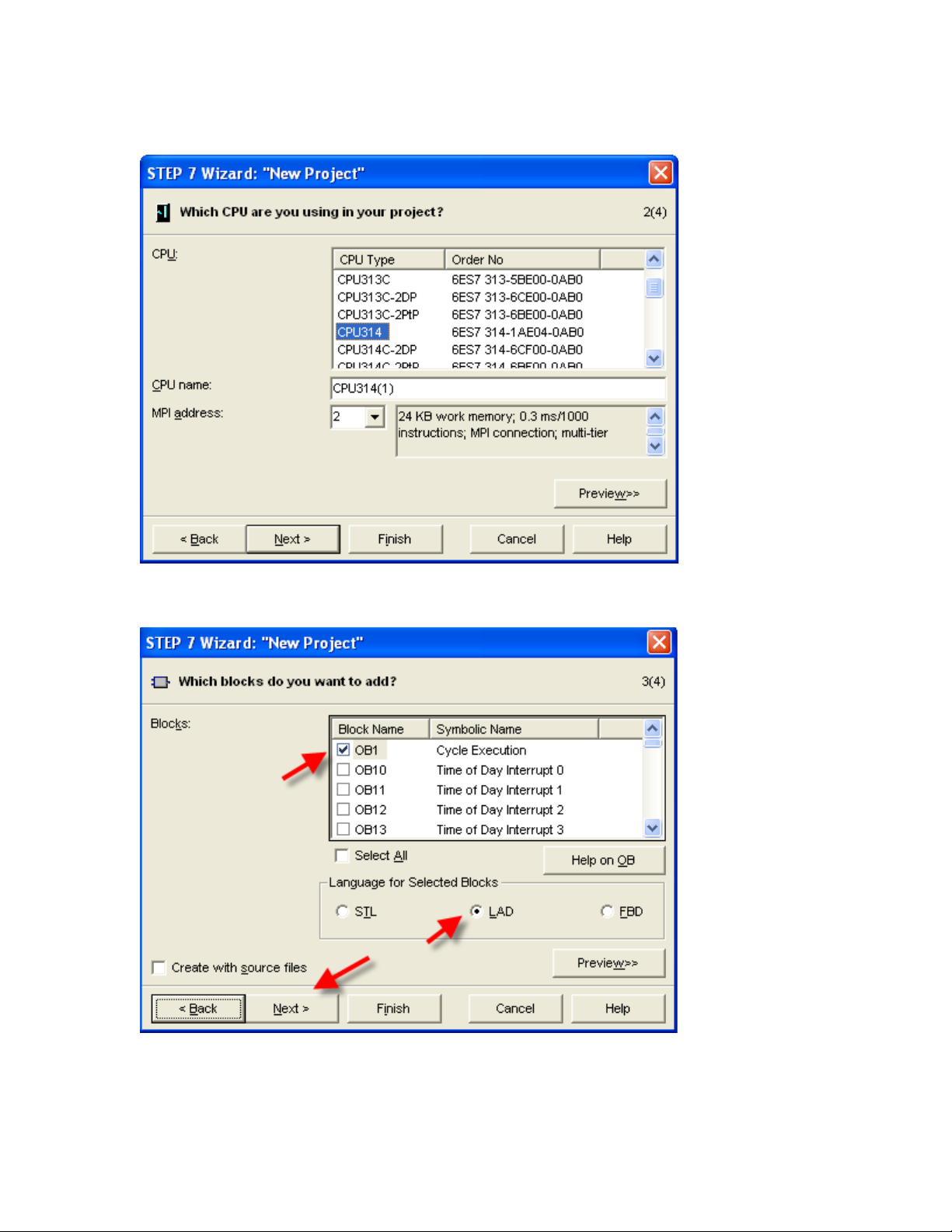

Ở của sổ kế bạn chon loại CPU rồi click Next




Ở của sổ kế tiếp, Chọn các khối OB và ngôn ngữ lập trình. OB1 là khối OB chính
giống như hàm Main

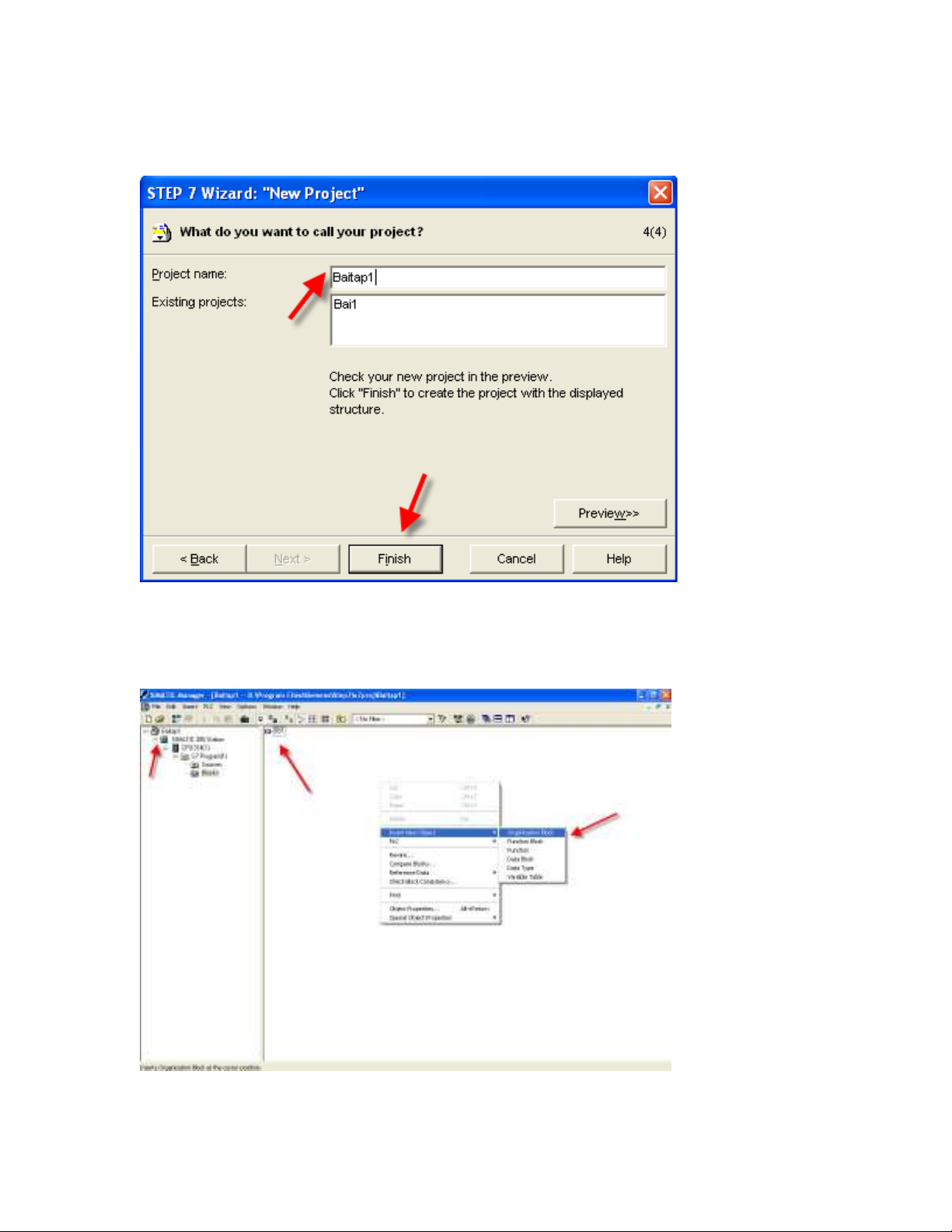

Đặt tên cho New Project cuối cùng chọn Finish




Ở cửa sổ Simatic Manager chia ra 2 phần chính : Phần bên trái là cấu trúc phần cứng,
Phần bên phải là hiển thị các khối. Ở phần bên phải chúng ta có thể tạo các khồi OB
ngắt, Khối FC, FB, DB, VAT. Để lập trình cho khối nào các Bác double click mở khối
đó ra. Ở đây ta lập trình cho khối OB1

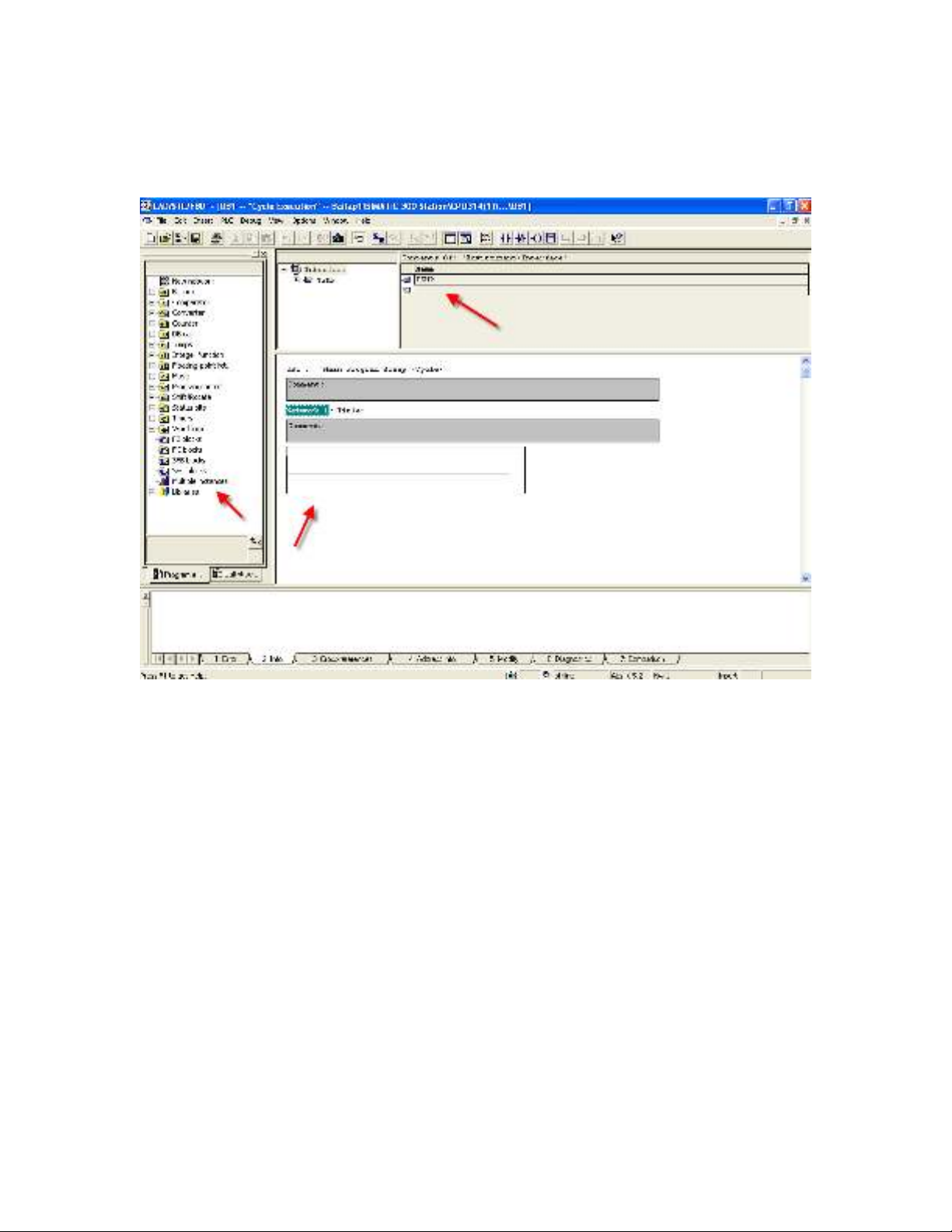

Cửa sổ lập trình cho khối OB1 chia ra 4 phần chính. Các Bác có thể Bắt đầu lập trình
cho PLC. Tôi ví dụ 1 chương trình đơn giản là nhấn I0.0 đèn sang 10s rồi tắt.( Chỉ là
chương trình đơn giản để biết cách mô phỏng.




2. Cách tạo New Project thủ công

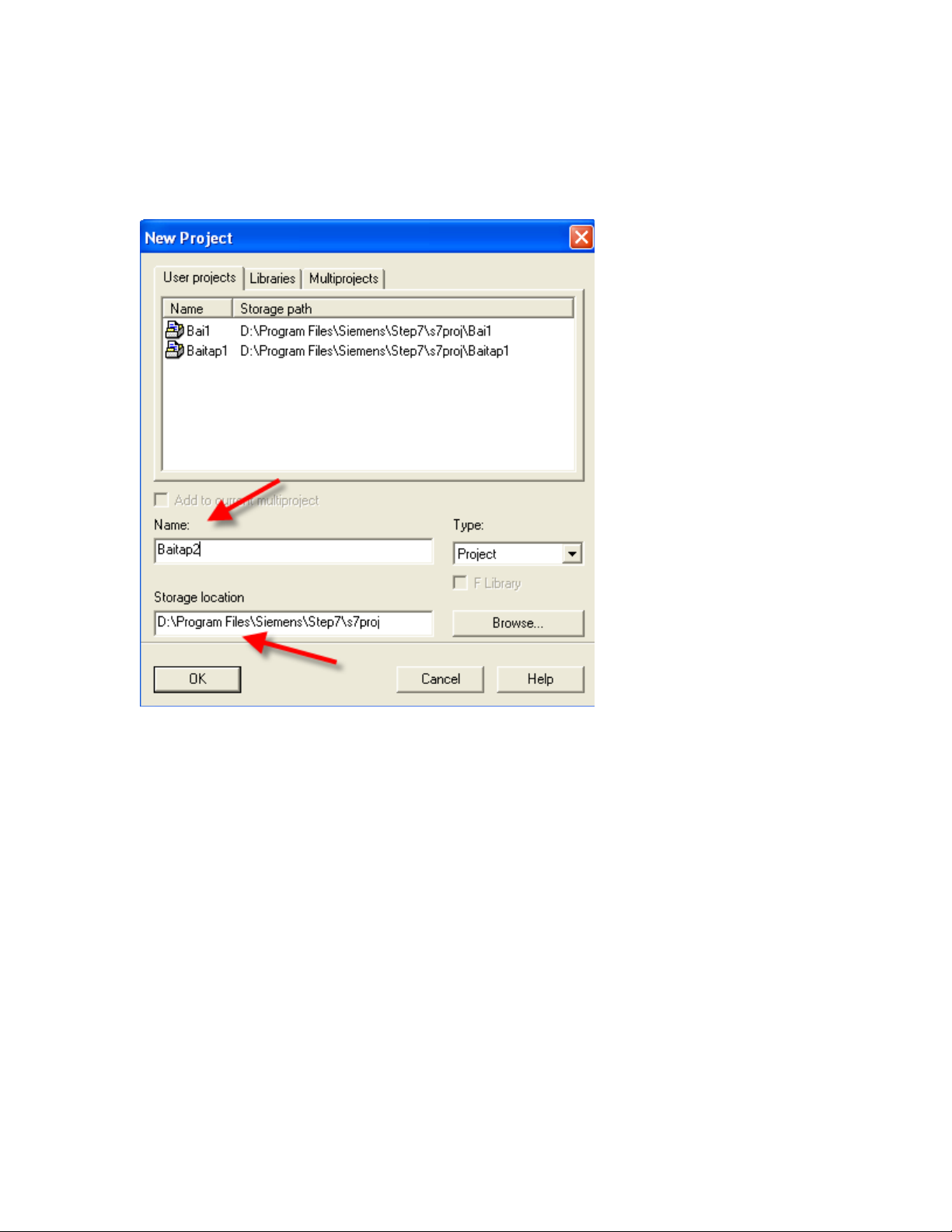

Đặt tên và đường dẫn lưu
Click chuột phải : Tạo Trạm 300




Double Click vào Simatic300
Double vap2 Hardware để chọn phần cứng cho PLC




Cửa số bên phải để chọn thiết bị :
Bước 1 : Chọn Rack
Bước 2 : Chọn CPU ( Luu ý , CPU chỉ để vào Plot 2 của Rack. Mặc định Plot 1 để lắp
nguồn
Bước 3: Chọn Modul mở rộng ( từ Plot 3 trở đi )
Để biết CPU bạn chọn có những chức năng gì click chuột phải vào CPU và chọn
Properties
Cuối cùng save lại là xong
Bắt đầu lập trình nhe:


Tiếp điểm thường mở nhấn F2, thường đóng nhấn F3, Cuộn dây nhấn F6 còn các
thiết bị khác nhấn Atl+ F9 ( Hay có thể dùng chuột click chọn từng lệnh )




Khởi động chương trình PLCSIM lên
Mở các Input, OutPut, Memory, Timer, Con…….
Sau đó về cửa sổ Simatic Manager Chon Station và download chương trình xuống
Về của sổ lập trình cho khối OB1 để có thể online quan sát chương trình ( Cái hay
nhất là có thể online giống như PLC thiệt. Do đó mình đề nghị các bạn mới học nên
sử dụng Step7 để học
-Click vào RUN_P để chạy PLCSIM.
