TRƯỜNG CAO ĐẲNG NGHỀ CNTT iSPACE 137C Nguyễn Chí Thanh, Phường 9, Quận 5, TP. Hồ Chí Minh ĐT: 08 – 6261 0303 Fax: 08 – 6261 0304 KHOA CÔNG NGHỆ THÔNG TIN BỘ MÔN KỸ THUẬT HỆ THỐNG MÔ HỌC/MÔĐUN: THIẾT BỊ VÀ KỸ THUẬT THI CÔNG MẠNG Đồ án số: 01 I. MỤC ĐÍCH ĐỀ TÀI Áp dụng thực tế kiến thức môn học. Chọn mô hình, công nghệ mạng phù hợp, cáp, thiết bị, máy chủ triển khai cho doanh nghiệp. Lập kế hoạch khảo sát, thiết kế và thi công. Thi công lắp đặt hệ thống thiết bị mạng...

Chủ đề:
Lưu

Nội dung Text: Môđun: Thiết bị và kỹ thuật thi công mạng (Đồ án số 01)

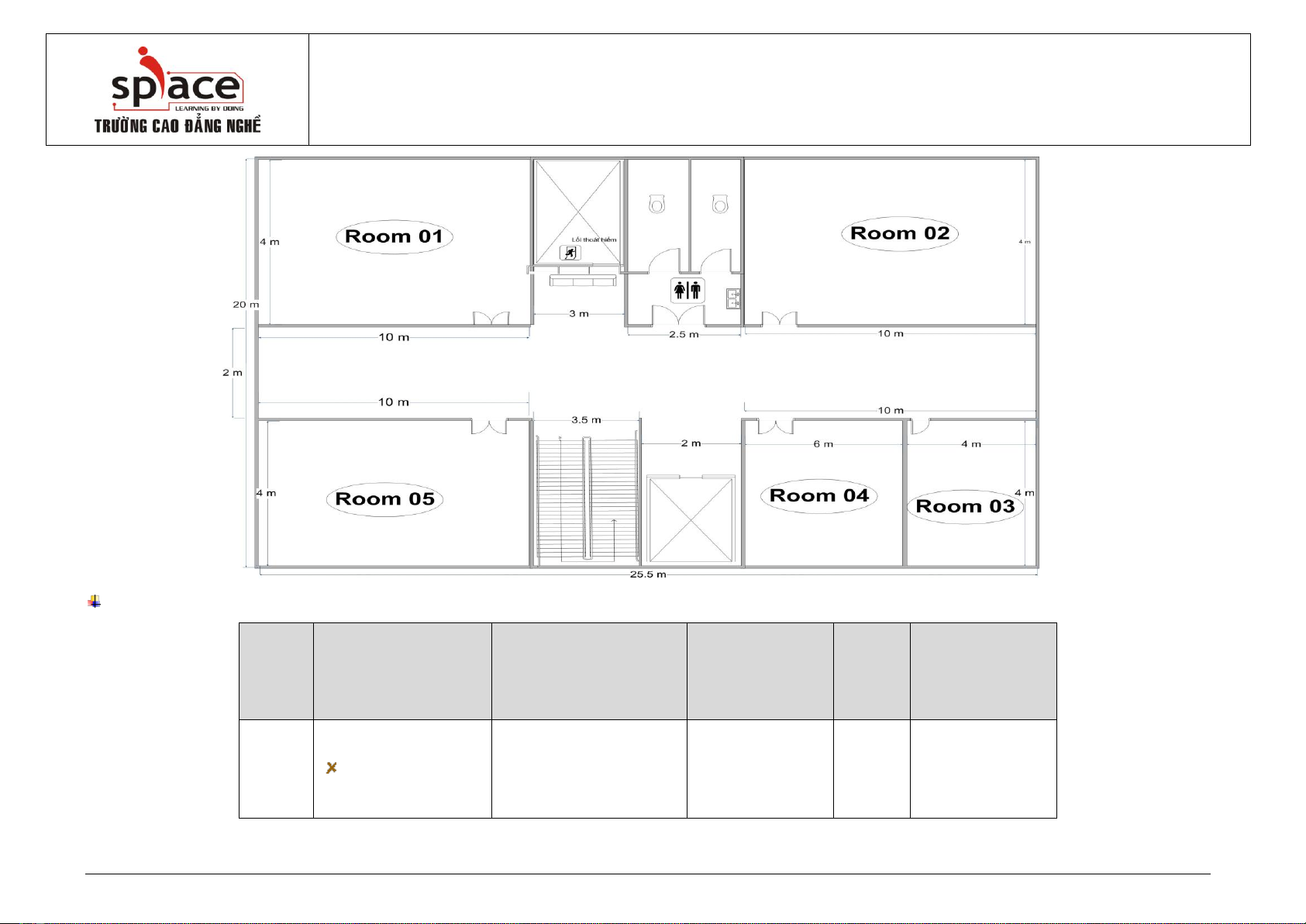

  1. TRƯỜNG CAO ĐẲNG NGHỀ CNTT iSPACE 137C Nguyễn Chí Thanh, Phường 9, Quận 5, TP. Hồ Chí Minh ĐT: 08 – 6261 0303 Fax: 08 – 6261 0304 KHOA CÔNG NGHỆ THÔNG TIN BỘ MÔN KỸ THUẬT HỆ THỐNG MÔ HỌC/MÔĐUN: THIẾT BỊ VÀ KỸ THUẬT THI CÔNG MẠNG Đồ án số: 01 I. MỤC ĐÍCH ĐỀ TÀI Áp dụng thực tế kiến thức môn học. Chọn mô hình, công nghệ mạng phù hợp, cáp, thiết bị, máy chủ triển khai cho doanh nghiệp. Lập kế hoạch khảo sát, thiết kế và thi công. Thi công lắp đặt hệ thống thiết bị mạng LAN. Lập hồ sơ hoàn công và chuyển giao. II. TÌNH HUỐNG ĐỀ TÀI Trường Cao Đẳng Nghề ISpace là trường chuyên đào tạo nghề CNTT. Hiện tại trường có nhu cầu đầu tư trang thiết bị và xây dựng thêm các phòng LAB để mở rộng và nâng cao chất lượng đào tạo. Sơ đồ phòng học tại ISpace như sau: Khoa CNTT – MH/MĐ Thiết bị và kỹ thuật thi công mạng
  2. TRƯỜNG CAO ĐẲNG NGHỀ CNTT iSPACE 137C Nguyễn Chí Thanh, Phường 9, Quận 5, TP. Hồ Chí Minh ĐT: 08 – 6261 0303 Fax: 08 – 6261 0304 Danh sách trang thiết bị CNTT cần mua sắm: Ngân Room Phòng ban Máy tính Máy In sách Ghi chú (Triệu) - - Học PC 1 Phòng Lab 1 - 24 PC 150 - Đầy đủ CDROM Khoa CNTT – MH/MĐ Thiết bị và kỹ thuật thi công mạng
  3. TRƯỜNG CAO ĐẲNG NGHỀ CNTT iSPACE 137C Nguyễn Chí Thanh, Phường 9, Quận 5, TP. Hồ Chí Minh ĐT: 08 – 6261 0303 Fax: 08 – 6261 0304 - Có internet - - không có 2 Phòng Lý Thuyết - 24 PC 120 Internet - 3 máy chủ - Máy in laser - Không CD 3 Phòng IT 120 - 2 Labtop - - - Thực hành 4 Phòng Lab 2 - 5 PC 30 ngoài giờ Phòng Lab 3 - 24 PC - - Phòng học 5 168 Mạng - Có DVD Tổng ngân sách không vượt quá 600 triệu đồng III. YÊU CẦU THỰC HIỆN Lập kế hoạch ngân sách và trình bày các giải pháp thi công mạng cho các phòng học trên IV. GỢI Ý THỰC HIỆN Tìm hiểu kiến thức Mạng WLAN Các chuẩn WLAN, mô hình thông dụng. Phương pháp kết nối Repeater, bridge Các thiết bị thi công cơ bản. Các thiết bị Backup chuyên nghiệp. Khoa CNTT – MH/MĐ Thiết bị và kỹ thuật thi công mạng
  4. TRƯỜNG CAO ĐẲNG NGHỀ CNTT iSPACE 137C Nguyễn Chí Thanh, Phường 9, Quận 5, TP. Hồ Chí Minh ĐT: 08 – 6261 0303 Fax: 08 – 6261 0304 Đặc trưng của RAID, SAN, Tape Cấu hình RAID 5 (hardware) So sánh RAID cứng và RAID mềm Phần thi công Phân tích giải pháp Nhu cầu sử dụng: trao đổi dữ liệu, chia sẽ internet, chia sẽ máy in. Trang thiết bị sử dụng: máy tính, máy chủ, SW, Router, AP Vẽ sơ đồ thi công mạng (3 giải pháp): vị trí lắp đặt máy tính, vị trí SW, vị trí AP, hệ thống đi dây. Dự toán thiết bị thi công: máy tính, thiết bị mạng, nẹp, nhân công, thời gian hoàn thành… theo mẫu sau: Số Đơn giá Thành tiền STT Phòng ban Trang thiết bị Sản Xuất Ghi chú lượng (USD) (USD) A. Máy tính, máy in… Server IBM x320 - China - Sử dụng Lưu trữ dữ liệu - Xeon 3.0GHz - Malaysia - Giá trên chưa VAT 1 Kế Toán - RAM ECC 2GB 1 1.500 1.500 - Singapore - HDD 76GB Hotswab - …. Thi công hệ thống Cài đặt các máy tính theo yêu cầu: Windows XP, Office 2003, Uniley, Firefox… Thiết lập hệ thống Ghost Restore hệ điều hành Khoa CNTT – MH/MĐ Thiết bị và kỹ thuật thi công mạng
  5. TRƯỜNG CAO ĐẲNG NGHỀ CNTT iSPACE 137C Nguyễn Chí Thanh, Phường 9, Quận 5, TP. Hồ Chí Minh ĐT: 08 – 6261 0303 Fax: 08 – 6261 0304 Thi công: vị trí lắp đặt theo sơ đồ, cách tính cable, bấm dây, ghi nhãn Chia sẽ internet Hoàn công: bản vẽ cuối cùng, biên bản nghiệm thu, thuyết minh hướng dẫn V. KẾ HOẠCH THỰC HIỆN Bảng kế hoạch làm đồ án: STT Công việc Thời gian Đánh Giá Điều chỉnh Ghi chú 1 Hướng dẫn Tuần 1 2 Thực hiện đồ án Thời gian học 3 Nộp đồ án Tuần cuối 4 Báo cáo đồ án Lưu ý: SV phải hoàn thành đồ án đúng thời hạn theo đề tài. SV phải trình cho Giảng viên xác nhận những phần đã hoàn thành theo số buổi được giao. SV phải nộp đồ án cho Giảng Viên trước ngày báo cáo ít nhất là 1 ngày Thành phố Hồ Chí Minh, Ngày 26 tháng 6 năm 2009 Trưởng Bộ môn Giảng viên biên soạn Nguyễn Văn Tiến Nguyễn Trọng Tiến Khoa CNTT – MH/MĐ Thiết bị và kỹ thuật thi công mạng
