Nguyên lý thay đổi lưu lượng bơm thuỷ lực

Mô tả tài liệu
  Download Vui lòng tải xuống để xem tài liệu đầy đủ

Có rất nhiều loại bơm thuỷ lực, tuỳ theo từng mục đich sử dụng mà nhà sản xuất sẽ dùng loại thích hợp nhất. Riêng các xe máy phục vụ thi công công trình, loại bơm pisto hướng trục (Axial piston pump) thừơng được dùng do có đặc điểm: có thể tạo áp lực cao (đến 35 MPa), dễ thay đổi lưu lượng (hay nói cách khác là thay đổi công suất theo phụ tải) để tránh quá tải động cơ, tiết kiệm nhiên liệu......

Chủ đề:
Lưu

Nội dung Text: Nguyên lý thay đổi lưu lượng bơm thuỷ lực

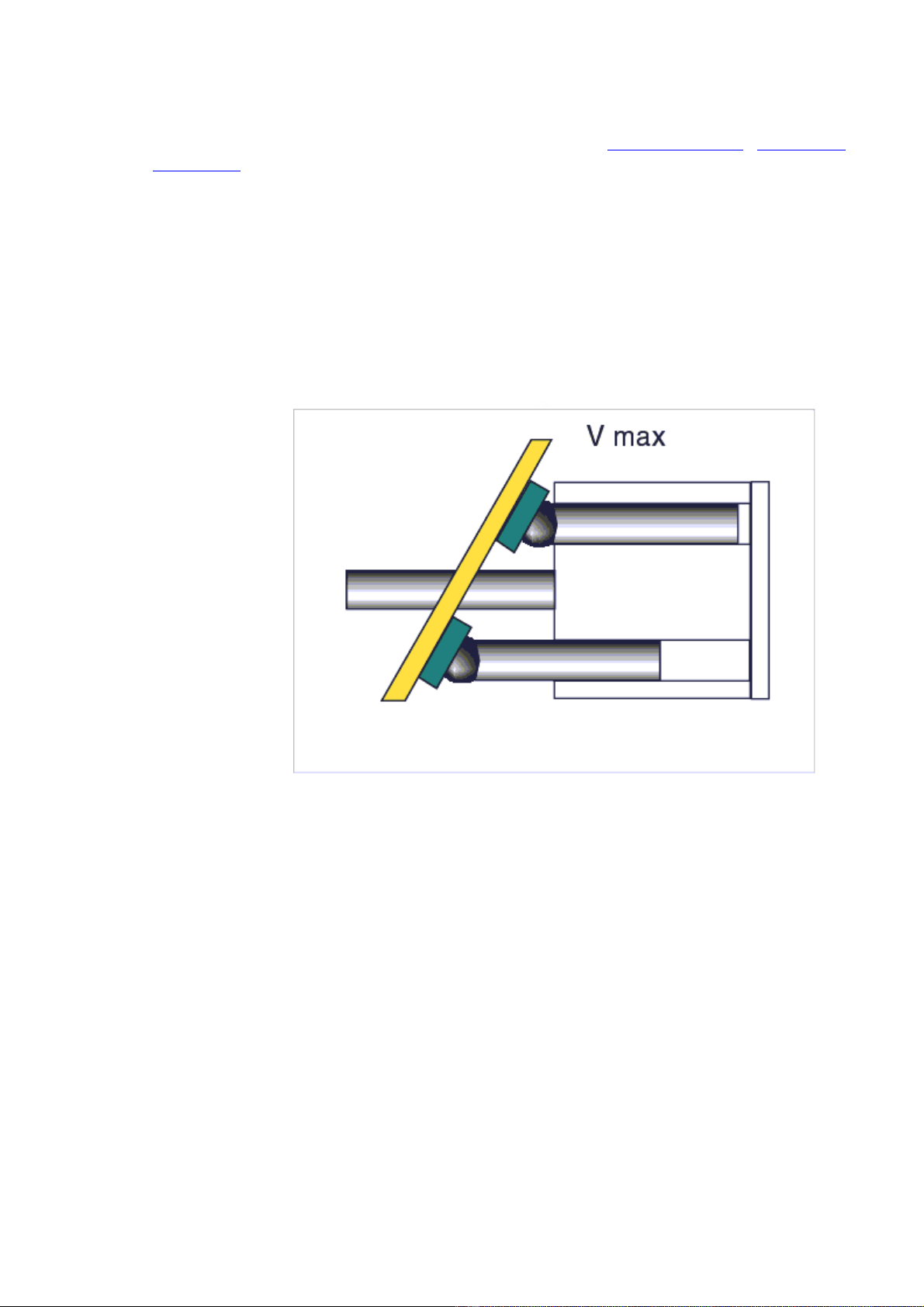

  1. NGUYÊN LÝ THAY ĐỔI LƯU LƯỢNG BƠM THUỶ LỰC (CÓ HÌNH Các lựa MINH HOẠ). chọn Các chủ đề trước · Chủ đề sau LẠC HẬU Đã đăng: Monday, October 08, 2007 12:09:21 PM Hạng: Advanced Có rất nhiều loại bơm thuỷ lực, tuỳ theo từng mục đich sử dụng mà nhà Member sản xuất sẽ dùng loại thích hợp nhất. Nhóm: Member Riêng các xe máy phục vụ thi công công trình, loại bơm pisto hướng trục (Axial piston pump) thừơng được dùng do có đặc điểm: có thể tạo Gia nhập: áp lực cao (đến 35 MPa), dễ thay đổi lưu lượng (hay nói cách khác là 9/14/2007 thay đổi công suất theo phụ tải) để tránh quá tải động cơ, tiết kiệm Các bài: 117 nhiên liệu... Points: -249 Nơi cư trú: TP Nguyên lý thay đổi lưu lượng của bơm, một cách đơn giản cho dễ HCM hiểu có thể mô tả như sau: (xem hình vẽ và chú thích). Piston bên dưới hình vẽ chỉ vị trí cuối quá trình hút vào. Piston bên trên chỉ vị trí cuối quá trình nén. Vị trí (góc) của mặt nghiêng (màu vàng) xác định hành trình của piston và do vậy làm thay đổi lưu lượng của bơm. Góc nghiêng (so với trục thẳng đứng) càng lớn thì lưu lượng bơm cũng càng lớn và ngược lại. Nguyên lý hoạt động của valve "HƯỚNG DÒNG" (Directional valve). Nhiệm vụ của valve là để thay đổi dòng chảy của chất lỏng thuỷ lực. Vavle gồm 4 cửa: P, T, A, B Cửa P nối với nguồn áp lực cao. Cửa T nối với thùng chứa. Cửa A và B nối với cơ cấu chấp hành như xy lanh thuỷ lực(cylinder), mô tơ thuỷ lực ...

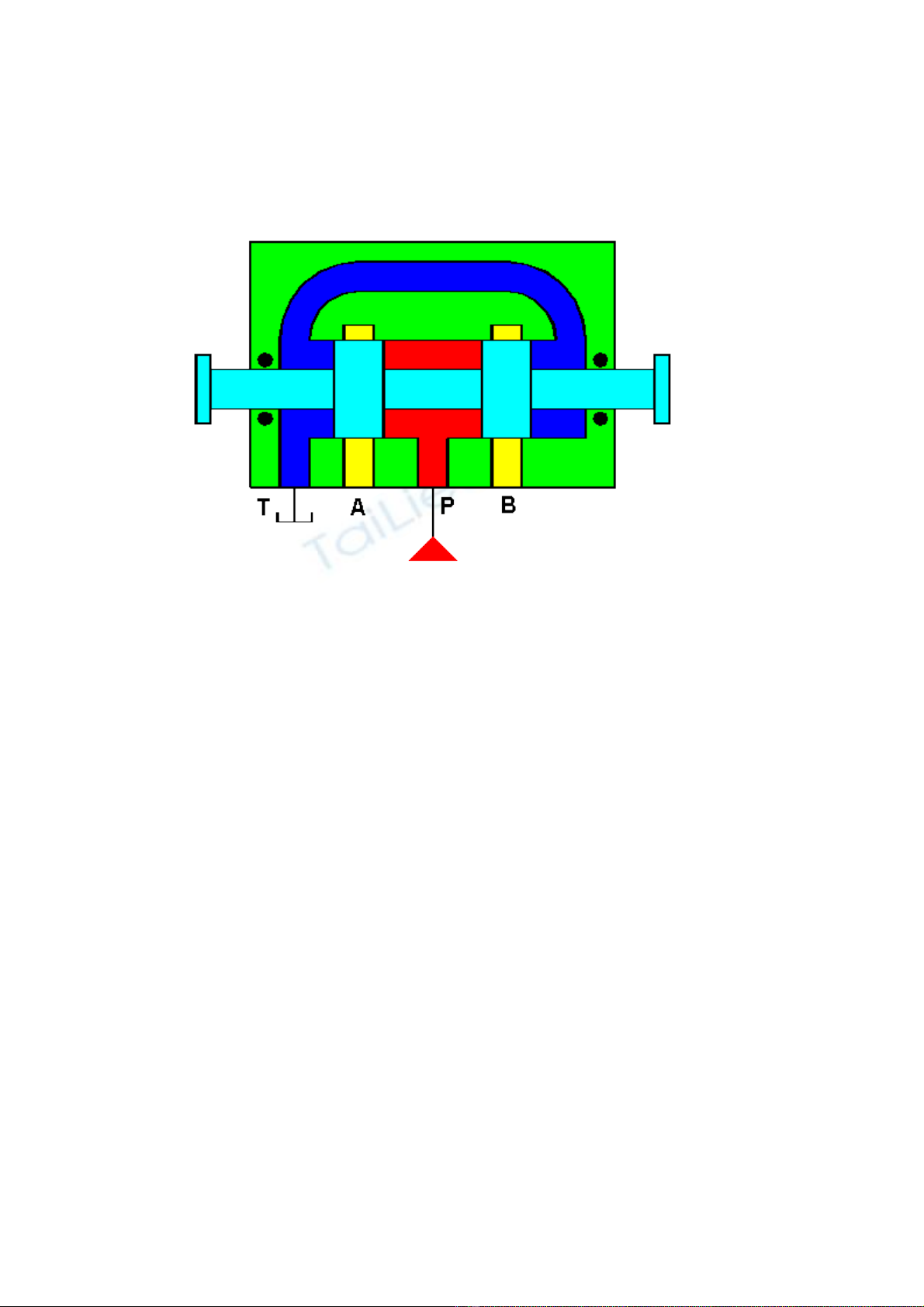

  2. 1/- Khi tác động bên phải, A sẽ nối thông với P, còn B nối với T. Cơ cấu chấp hành sẽ hoạt động theo chiều thuận. 2/- Khi tác động bên trái, B sẽ nối thông với P, còn A nối với T. Cơ cấu chấp hành sẽ hoạt động theo chiều ngược lại.
