  1. Thiết bị điều khiển khả trình PLC
  2. Nội dung chính • Chương 1: Giới thiệu về Micro PLC S7-200 • Chương 2 : Cài đặt cấu hình phần cứng và phần mềm cho hệ thống PL • Chương 3: Làm quen với một chương trình mẫu • Chương 4 : Những khái niệm cơ bản lập trình trên CPU S7-200 • Chương 5: Cấu trúc bộ nhớ, kiểu dữ liệu và chế độ định địa c • Chương 6- Kiểm soát các đầu I/O • Chương 7- Truyền thông • Chương 8 - Tập hợp các lệnh trong CPU S7-200
  3. Chương 1: Giới thiệu về Micro PLC S7-200 1.1. So sánh các đặc tính của PLC S7- 200 1.2. Các thành phần chính của PLC S7- 20

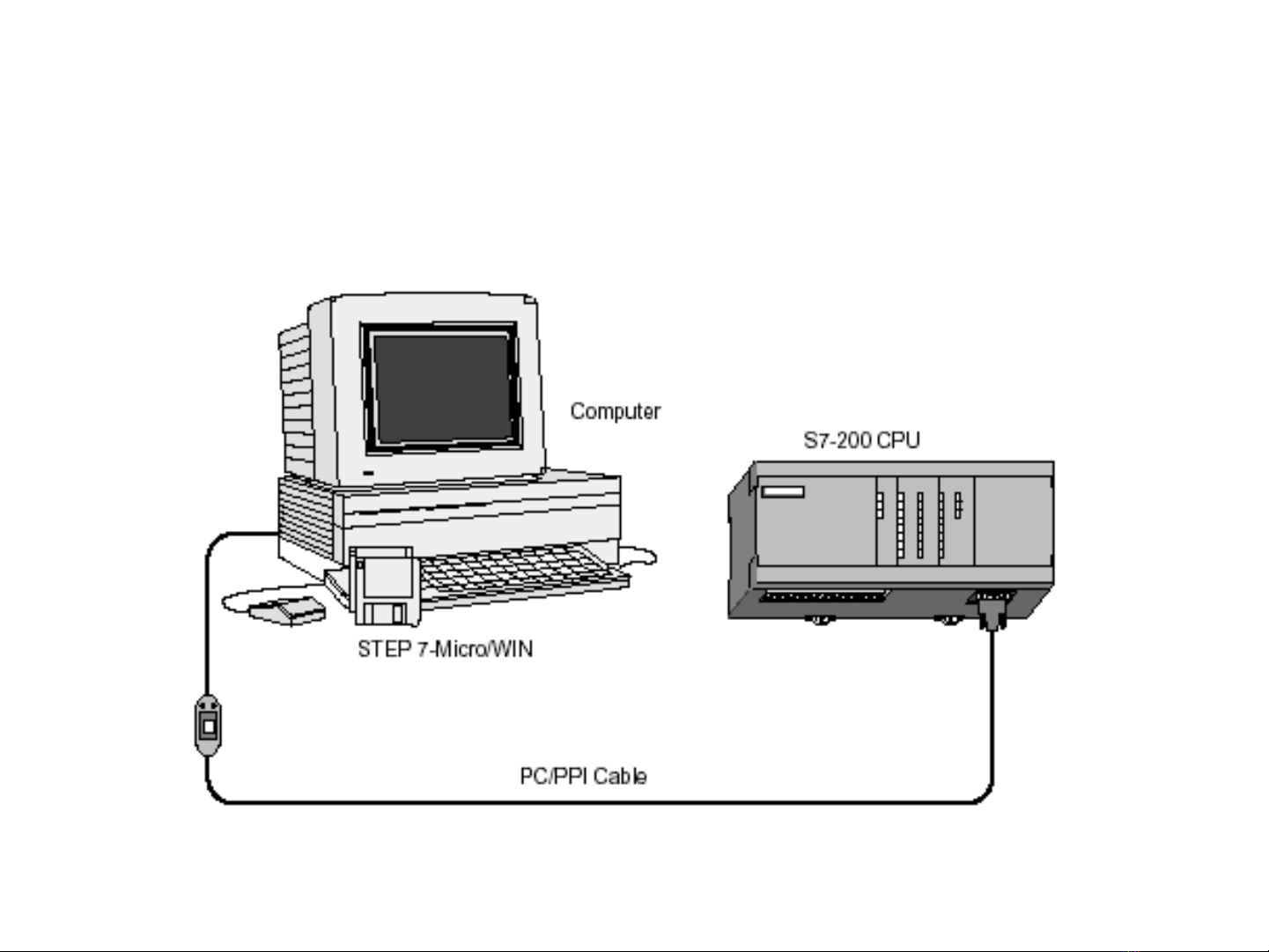

  4. 1.1. So sánh một số đặc tính của họ PLCs S7-200 • Yêu cầu tối thiểu về mặt thiết bị: Hình 1-1: Các thành phần cơ bản của hệ thống PLC S7- 200
  5. • So sánh đặc tính của các module của họ S7-200 CPU212, CPU214, CPU 215, CPU 216. Table 1-1
  6. Đặc tính CPU212 CPU 214 CPU 215 CPU 216 Kích cỡ vật lý Bộ nhớ I/O (Inputs/Outputs) I/O cục bộ 8DI/6DQ 14DI/10DQ 14DI/10DQ 24DI/16DQ Modul mở rộng (max) 2 7 7 7 Thanh nghi I/O ảo 64DI/64DQ 64DI/64DQ 64DI/64DQ 64DI/64DQ I/O analog 16AI/16AQ 16AI/16AQ 16AI/16AQ 16AI/16AQ Tập lệnh (Instructions) Truyền thông (Communications) Các đặc tính khác
  7. 1.2. Các thành phần chính của PLC S7- 200 • Module CPU chính bao gồm: (H1-2, 1-3, 1-4) – CPU: thực hiện chương trình và chứa dữ liệu cho điều khiển các quá trình tự động. – Nguồn cấp điện (Power supply) – Các đầu vào/ra hệ thống (Inputs/Outputs) – Các cổng truyền thông (Communications Port) – Các đèn trạng thái (Status light )
  8. Hình 1-2: CPU S7-212
  9. Hình 1-3: CPU S7-214
  10. Hình 1-4: CPU S7-215 hoặc S7-216
  11. Module mở rộng
  12. Chương 2: Cài đặt cấu hình phần cứng và phần mềm cho hệ thống PLC S7-200 • 2.1. Thiết lập phần cứng cho hệ Micro PLC S7- 200. • 2.2. Cài đặt phần mềm STEP7- Micro/WIN • 2.3. Sử dụng STEP7- Micro/WIN để cài đặt các module truyền thông • 2.4.Thiết lập truyền thông với CPU S7-200 • 2.5. Cách tạo một Project, Program và Data Block • 2.6. Sử dụng bảng trạng thái • 2.7. Sử dụng định địa chỉ theo status
  13. 2.2. Cài đặt phần mềm STEP7- Micro/WIN
  14. 2.3 - Sử dụng STEP7- Micro/WIN để cài đặt các module truyền thông • Yêu cầu về phần cứng • Kết nối máy tính PC với S7-200 sử dụng cáp PC/ PPI • Kết nối máy tính với S7-200 sử dụng card MPI hoặc CP. • Sử dụng Modem (11 bit) trong truyền thông • Cài đặt phần mềm truyền thông trong Step 7- Micro/Win
  15. Yêu cầu về phần cứng – PC với một cáp PC/PPI nối với cổng truyền thông (COM1 hoặc COM2). – PC hoặc PG với card CP (Communications processor) hoặc MPI (Multipoint interface). – CPU 212 (CPU 214, CPU 215, CPU 216) – Modem
  16. Kết nối máy tính PC với S7-200 sử dụng cáp PC/PPI Hình 2.1 – Truyền thông ở chế độ PPI
  17. Hình 2.2 – Sử dụng cáp PC/PPI trong truyền thông với một vài CPU khác (PC là trạm chủ duy nhất)
  18. Kết nối máy PC với S7-200 sử dụng card MPI hoặc CP Hình 2.3 – Sử dụng card MPI hoặc CP với các thiết bị Master/Slave
