CHƢƠNG VIII.
MÁY LÀM BÊ TÔNG
§1.Khái niệm và phân loại

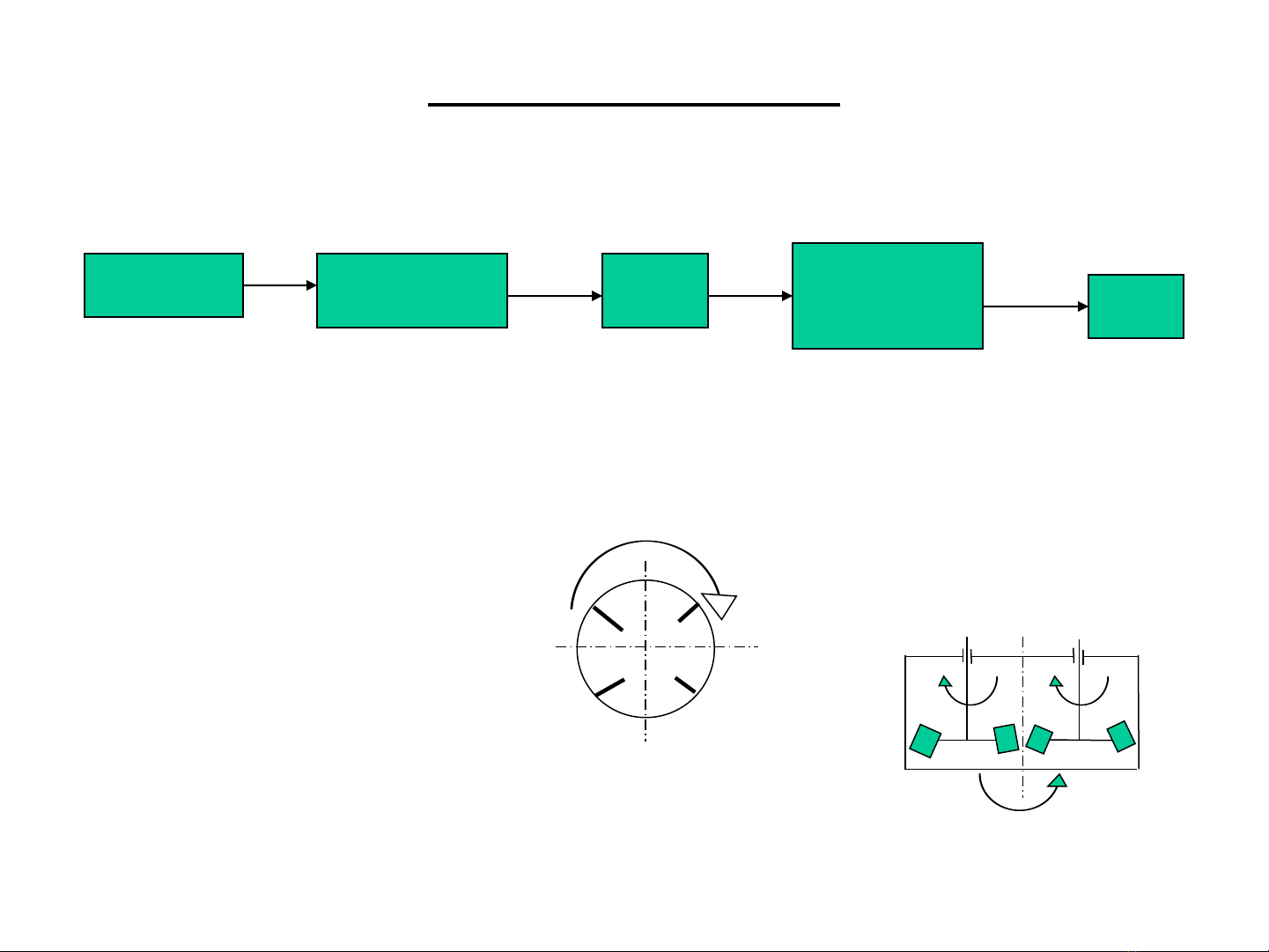

1.1.Sơ đồ công nghệ sản xuất bê tông
Cốt liệu Định lượng Trộn Đầm
V/c .Bơm
Đổ
1.2.Phân loại máy làm bê tông .
Theo công dụng :
a.Thiết bị định lượng
b.Máy trộn .
c.Máy vận chuyển .
d.Máy bơm
e.Máy đầm .
§2.Máy trộn bê tông .
2.1.Các phƣơng pháp trộn :
a
b.Trộn cƣỡng bức
(dùng để trộn bê tông
cường độ cao)
b
a.Trộn tự do
Course Instructor: Lê Hồng Quân at
lehquandhxd@yahoo.com
2.2.Phân loại máy trộn .
a.Theo phƣơng pháp trộn .
+Máy trộn tự do
+Máy trộn cưỡng bức

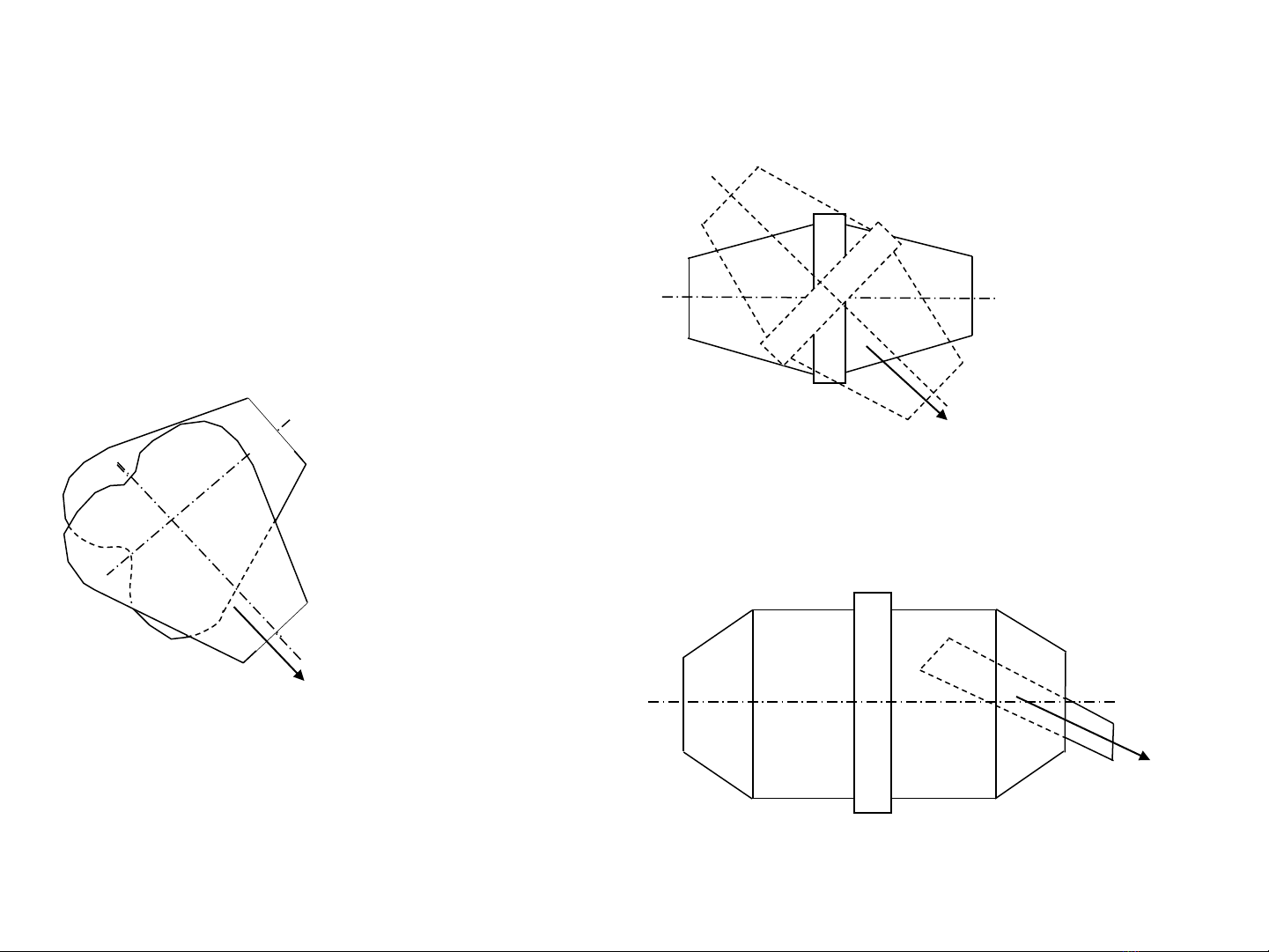

b. theo phƣơng pháp đổ bê tông ra .
+.Máy trộn kiểu thùng lật đổ .
+.Kiểu thùng nghiêng đổ
+.Đổ bằng máng .
Vị trí trộn
Vị trí đổ
Vị trí trộn
Vị trí đổ
+Đổ bê tông qua đáy
thùng
Course Instructor: Lê Hồng Quân at
lehquandhxd@yahoo.com
c.Theo đặc điểm quá trình trộn .
+Máy trộn theo chu kỳ (1 chu kỳ gồm 3 giai đoạn: Nạp, trộn và
đổ bê tông ra khỏi thùng trộn)
+Máy trộn làm việc liên tục (quá trình nạp, trộn và đổ bê tông là
diễn ra một cách liên tục nên năng suất cao)
d. theo tính chất di động.
+.Máy trộn kiểu đặt cố định trong các trạm trộn tại nhà máy, công
trường
+.Máy trộn kiểu di động (được đặt trên các bánh xe hoặc đầu kéo)
2.3. Các khái niệm về dung tích sản xuất, dung tích hình học và dung
tích hỗn hợp bê tông trộn đƣợc.
+ Dung tích sản xuất Vsx : là dung tích phối liệu được đổ vào thùng
trộn trong một lần trộn
+ Dung tích hình học Vhh : là dung tích được xác định bởi các kích
thước hình học của thùng trộn, thường Vhh= (1,5- 2) Vsx
+ Dung tích bê tông trộn đƣợc Vbt : là dung tích khối bê tông đổ ra
khỏi thùng trộn sau một mẻ trộn Vbt= (0,65- 0,7) Vsx ; (Vhh>Vsx>Vbt).

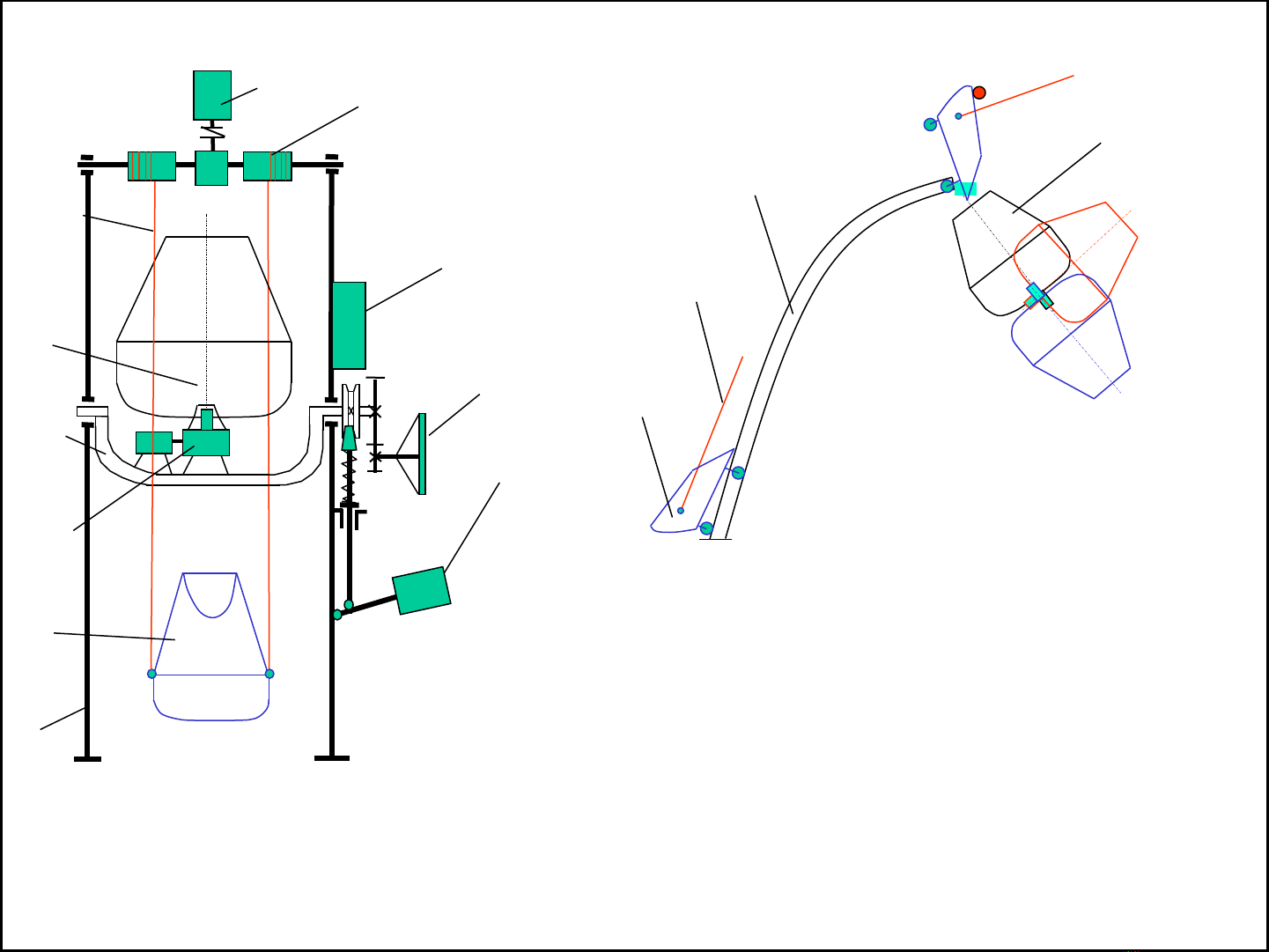

2.4.Sơ đồ cấu tạo và nguyên lý làm việc của máy trộn kiểu thùng lật đổ
6.Cáp kéo thùng 2
7.Cơ cấu nâng hạ thùng
tiếp liệu
8.Tang nâng hạ thùng
tiếp liệu
9.Bảng điện điều khiển
10.Vô lăng lật thùng
11.Bàn đạp phanh.
12.Ray cong dẫn hướng.
1.Gía đỡ
2.Thùng tiếp liệu
3.Cơ cấu quay thùng
4.Gía lật
5.Thùng trộn
6
2
12 5
- Sơ đồ cấu tạo:
11
5
6
9
10
7 8
1
2
3
4
Course Instructor: Lê Hồng Quân at
lehquandhxd@yahoo.com

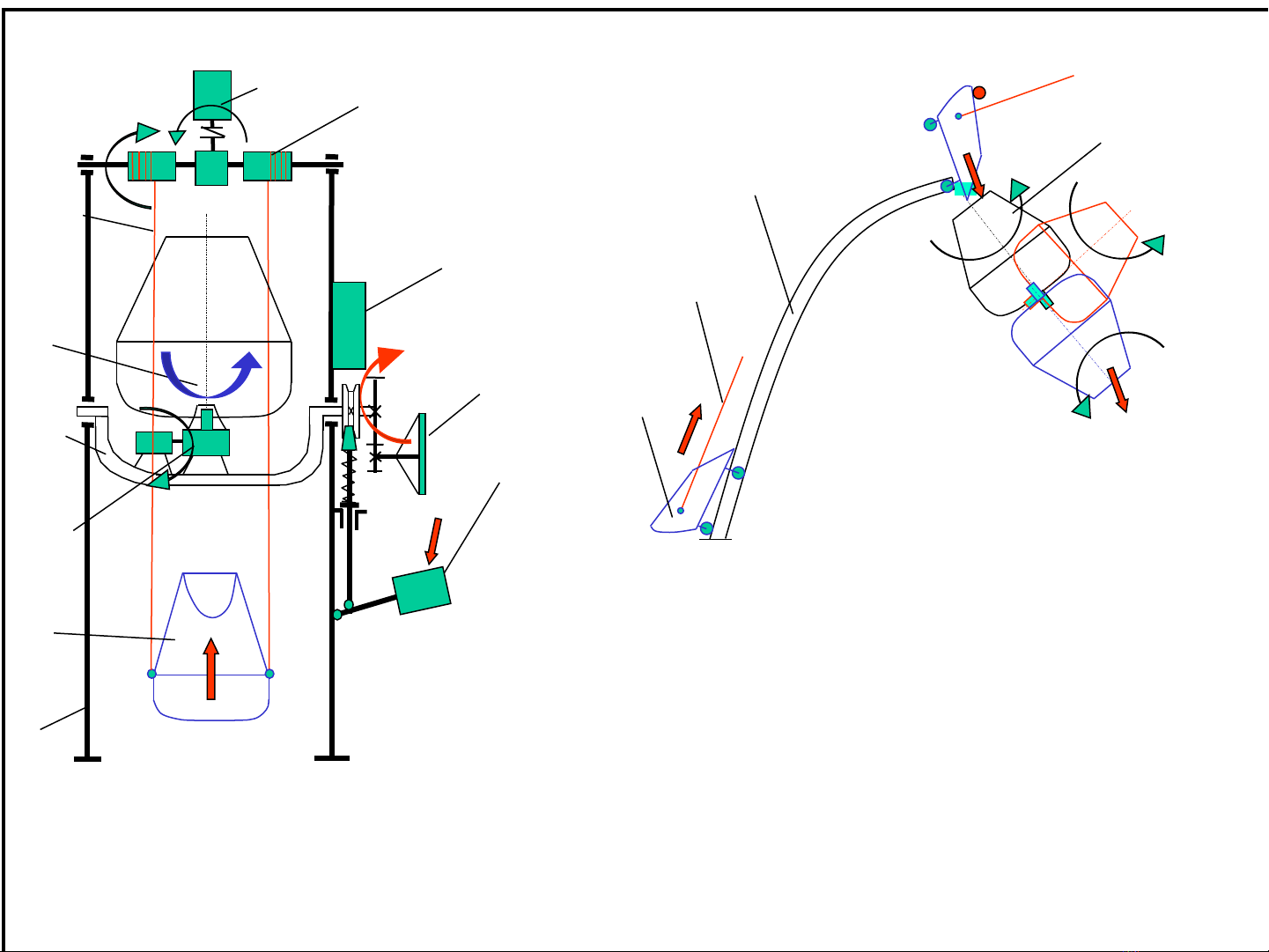

- Nguyên lý làm việc của máy trộn kiểu thùng lật đổ
+ Máy làm việc theo chu kỳ và
trộn bê tông theo phương pháp
rơi tự do
6
2
12
5
11
5
6
9
10
7 8
1
2
3
4 + Khởi động đ/cơ 7 để dẫn động
các tang 8 quấn cáp 6, kéo thùng 2
đi lên dọc theo ray nghiêng 12 để
đổ vật liệu khô vào 5.
+ ấn nút điều khiển ở bảng 9 để đảo chiều động đ/cơ 7,
các cáp cáp 6 nhả ra để hạ thùng 2 về vị trí ban đầu.
+ Khởi động đ/cơ để dẫn động cơ cấu quay thùng trộn 3 =>
thùng trộn số 5 quay để trộn bê tông.
+ đạp 11 để mở phanh và quay vô lăng 10, qua bộ truyền bánh răng làm cho giá 4 và
thùng 5 lật 1800 để đổ bê tông ra ngoài.
+ đạp 11 để mở phanh và quay vô lăng 10 ngược lại để đưa giá 4 và thùng 5 quay lại
vị trí ban đầu, tiếp tục chu kỳ làm việc mới.
