1. Các chức năng cơ bản của thiết bị đóng cắt hạ áp
Các chức năng của thiết bị đóng cắt:
Bảo vệ điện
Cách ly an toàn
Đóng cắt tại chỗ hoặc từ xa.
Bảo vệ điện Cách ly Điều khiển
- Bảo vệ quá tải
- Bảo vệ ngắn mạch
- Chống sự cố hư hỏng cách
điện
- Cách ly được hiển thị rõ
nhờ chỉ thị cơ có độ tin cậy
cao
- Đóng cắt dòng tải khi vận
hành.
- Cắt khẩn cấp
- Cắt khi bảo dưỡng
Các chức năng cơ bản của thiết bị đóng cắt HA
D. Thiêt bị đóng cắt
LOGO
Cách ly:
Mục đích là tách rời mạch hoặc thiết bị khỏi lưới để đảm bảo an toàn
cho việc lắp đặt, sửa chữa, thay thế.
Một thiết bị cách ly cần đảm bảo yêu cầu:
• Phải cắt đồng thời tất cả các dây pha và dây trung tính (trừ trường hợp dây
trung tính là dây PEN).
• Cần đảm bảo khi cắt phải được chốt ở trang thái mở, tránh khả năng đóng
lại ngoài dự kiến.
• Phải phù hợp với tiêu chuẩn quốc gia, quốc tế.
• Khi thiết bị cách ly đang mở, dòng rò giữa các tiếp điểm mở của mỗi pha
không được vượt quá 0,5 mA đối với thiết bị mới và 6 mA khi hết tuổi thọ.
• Khả năng chịu quá áp trên các tiếp điểm khi mở theo bảng dưới:
Điện áp làm việc định mức (V)
Cấp độ chịu đựng xung áp
(Ở độ cao 2000 m) (kV)
III IV
230/400 4 6
400/690 6 8
690/1000 8 12
D. Thiêt bị đóng cắt
LOGO
Điều khiển: Thao tác trực tiếp bằng tay, hoặc từ xa
Điều khiển vận hành: đóng, cắt điện trong điều kiện
vận hành bình thường. Nên bố trí 1 thiết bị đóng cắt ở
mỗi mức của lưới phân phối.
Đóng cắt khẩn cấp, dừng khẩn cấp: VD khi sử dụng
nút dừng khẩn cấp (EMG) thì cắt mạch cấp.
Cắt vì lý do bảo dưỡng.
D. Thiêt bị đóng cắt
LOGO

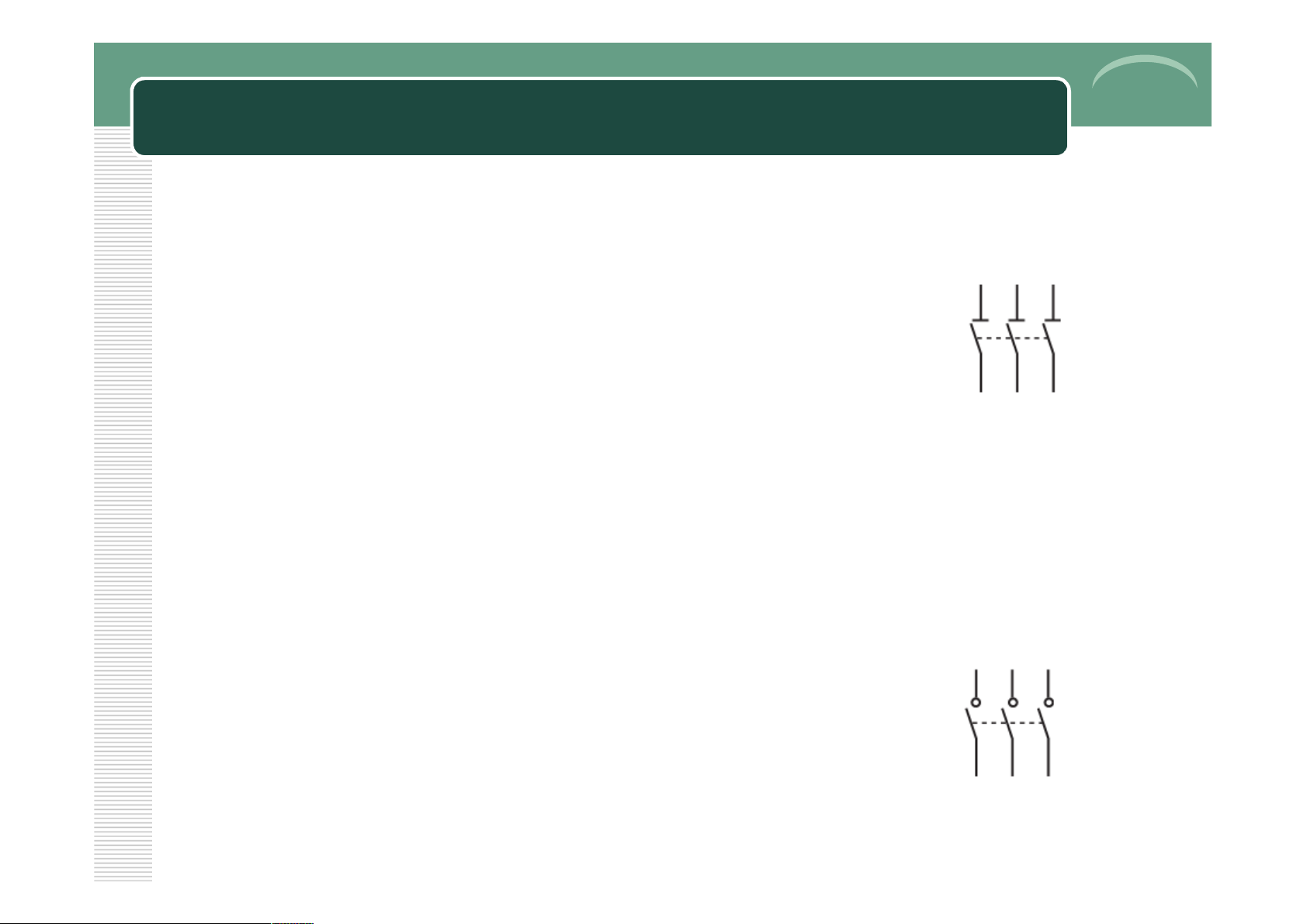

2.2. Cầu dao phụ tải:
-Là khí cụ điện đóng cắt bằng tay.
-Dùng đóng cắt mạch điện đang mang tải trong
điều kiện vận hành bình thường, không sự cố.
-Có thể chịu được dòng ngắn mạch. Các thiết bị
bảo vệ trước cầu dao phụ tải sẽ chịu trách nhiệm
bảo vệ NM.
2. Các thiết bị đóng cắt cơ bản
2.1. Dao cách ly:
- Khí cụ điện đóng cắt bằng tay, có thể khóa ở vị trí
mở, tạo khoảng cách cách điện an toàn có thể nhìn
thấy.
- Không có khả năng đóng cắt có tải.
- Ở trạng thái đóng, phải chịu được dòng định mức
dài hạn và dòng sự cố ngắn hạn.
- Thường lắp phía trước thiết bị bảo vệ như máy
cắt, cầu chì
