An toàn là trên hAn toàn là trên hếếtt-- safety firstsafety firstAn toàn là trên hAn toàn là trên hếếtt-- safety firstsafety first CÁC NỘI DUNG SẼ NGHIÊN CỨU
1. Biện pháp an toàn chống điện giật
2. Phương tiện bảo vệ, dụng cụ kiểm tra
1.1. Các nguyên tắc chung
1.2. Các biện pháp kỹ thuật an toàn
1.3. Các phương tiện kỹ thuật an toàn
1. Biện pháp an toàn chống điện giật
Phải che chắn thiết bị điện, bộ phận
mang điện, tránh sờ vào.
Sử dụng đúng điện áp, thực hiện nối
đất, nối trung tính thiết bị.
Sử dụng dụng cụ, thiết bị an toàn
Thường xuyên kiểm tra cách điện
1.1. Các nguyên tắc chung
17/02/2014
2
Nguyên nhân chính
•Vận hành sai
•Trình độ kém
•Sức khỏe yếu
Nên
•Kiểm tra định kỳ
•Đúng quy trình, quy tắc an toàn
1.1. Các nguyên tắc chung
Các biện pháp chủ động đề phòng
•Đảm bảo cách điện
•Đảm bảo khoảng cách
•Đảm bảo che chắn
1.2. Các biện pháp kỹ thuật an toàn
Các biện pháp ngăn ngừa, hạn chế
•Thực hiện nối không
•Thực hiện nối đất, cân bằng thế
•Sử dụng ELCB (Earth leakage circuit breaker )…
•Sử dụng các phương tiện phòng hộ
1.2. Các biện pháp kỹ thuật an toàn 1.3. Các phương tiện kỹ thuật an toàn
Phương tiện cách điện, tránh điện áp bước, tiếp xúc
•Sào
•Găng tay
•Ủng, đệm …
17/02/2014
3
1.3. Các phương tiện kỹ thuật an toàn
Phương tiện cách điện, tránh điện áp bước, tiếp xúc
•Thiết bị thử điện di động, kìm đo dòng điện
•Bảo vệ nối đất di chuyển tạm thời, hàng rào, bảng báo
Phương tiện tránh hồ quang, mảnh kim loại…
•Kính bảo vệ
•Găng tay
•Mặt nạ phòng độc
1.3. Các phương tiện kỹ thuật an toàn

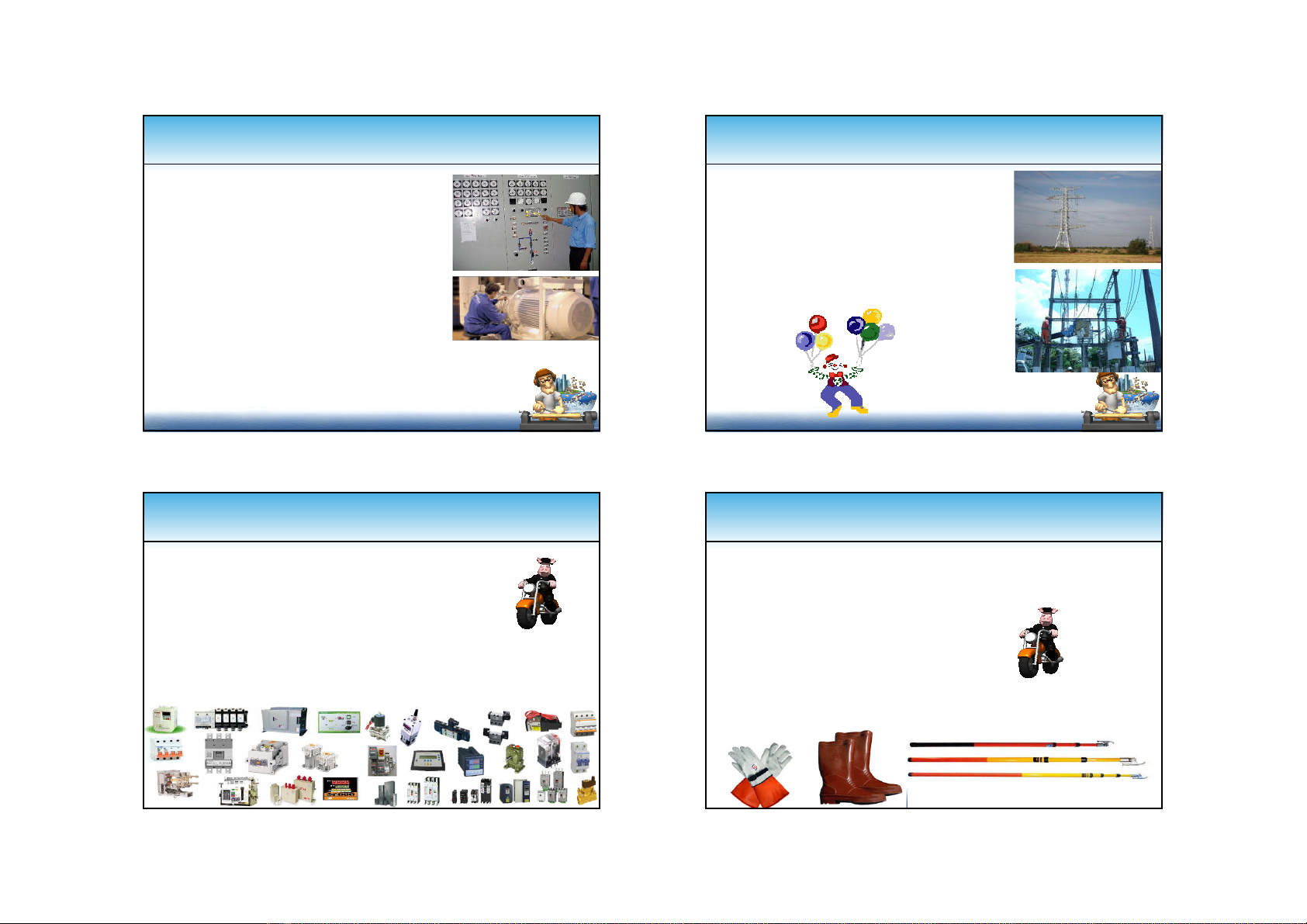

Hình ảnh một số phương tiện bảo vệ an toàn
1.3. Các phương tiện kỹ thuật an toàn 2. Phương tiện bảo vệ và dụng cụ kiểm tra
Phương tiện bảo vệ chính
•Điện trở cách điện đảm bảo
•Sờ trực tiếp vào mạng điện
Phương tiện bảo vệ phụ
•Hỗ trợ thêm
•Không thể bảo vệ
17/02/2014
4
2. Phương tiện bảo vệ và dụng cụ kiểm tra
Loại
bảo vệ
Điện áp cao hơn
1000V Điện áp thấp hơn
1000V
Chính Sào, kìm Sào, kìm, găng tay cách
điện, dụng cụ của thợ điện
có cán cách điện (10cm)
Phụ
Găng tay cách điện,
đệm, giày ống ngắn và
dài Giày, đệm, bệ cách điện
Các thành phần
•Phần cách điện
•Phần làm việc
•Phần cầm tay
Thao tác
•Đứng trên bệ
•Tay đeo găng, chân điủng

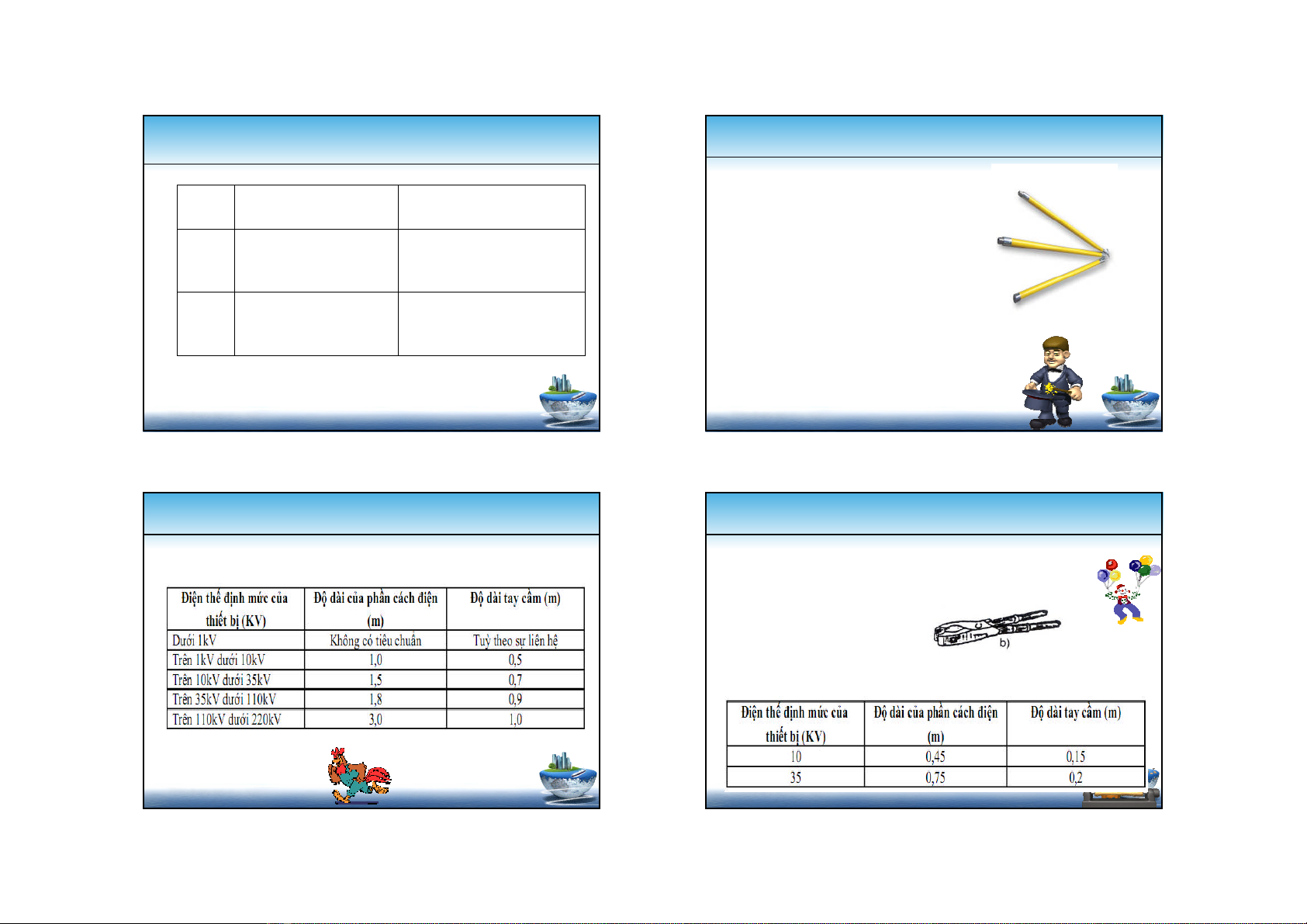

2.1. Sào cách điện
2.1. Sào cách điện
Qui định theo cấp điện áp Các thành phần
•Phần cách điện
•Phần làm việc
•Phần cầm tay
Qui định theo cấp điện áp (U<35kV)
2.2. Kim cách điện
17/02/2014
5
Yêu cầu kỹ thuật
•Sản xuất theo yêu cầu
•Cấu tạo theo quy định

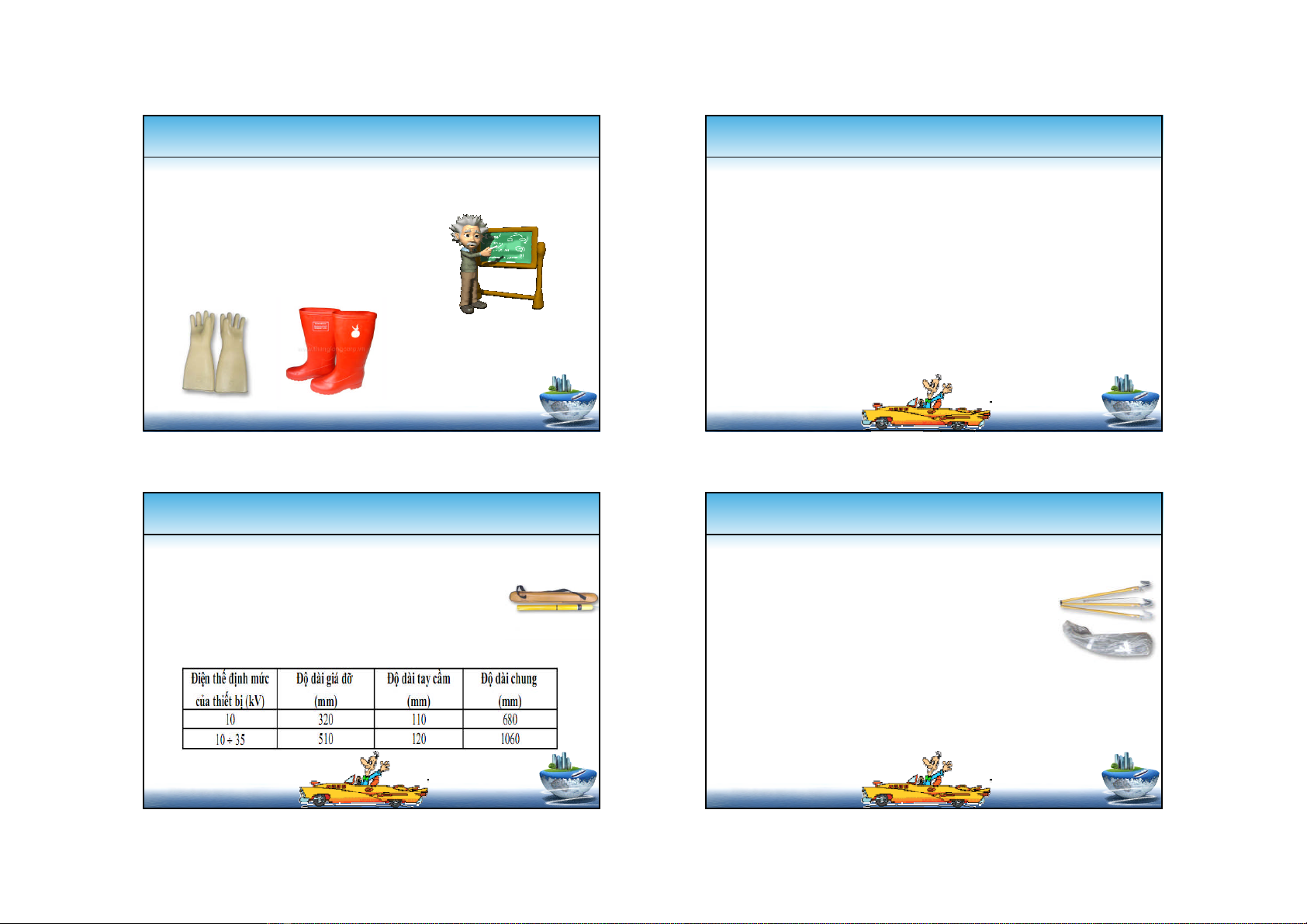

2.3. Găng tay điện môi, giày ống đệm lót
Yêu cầu kỹ thuật
•Kích thước 75 x 75cm (Tối đa 150 x 150 cm)
•Khoảng cách giữa các tấm gỗ < 2,5cm
•Chiều cao từ sàn gỗ đến nền nhà > 10 cm
2.4. Bệ cách điện
Dùng để kiểm tra điện áp hay xác định pha
Cấu tạo có bóng đèn
Bóng đèn sáng khi có dòng điện dung đi qua
Kích thước phụ thuộc điện áp

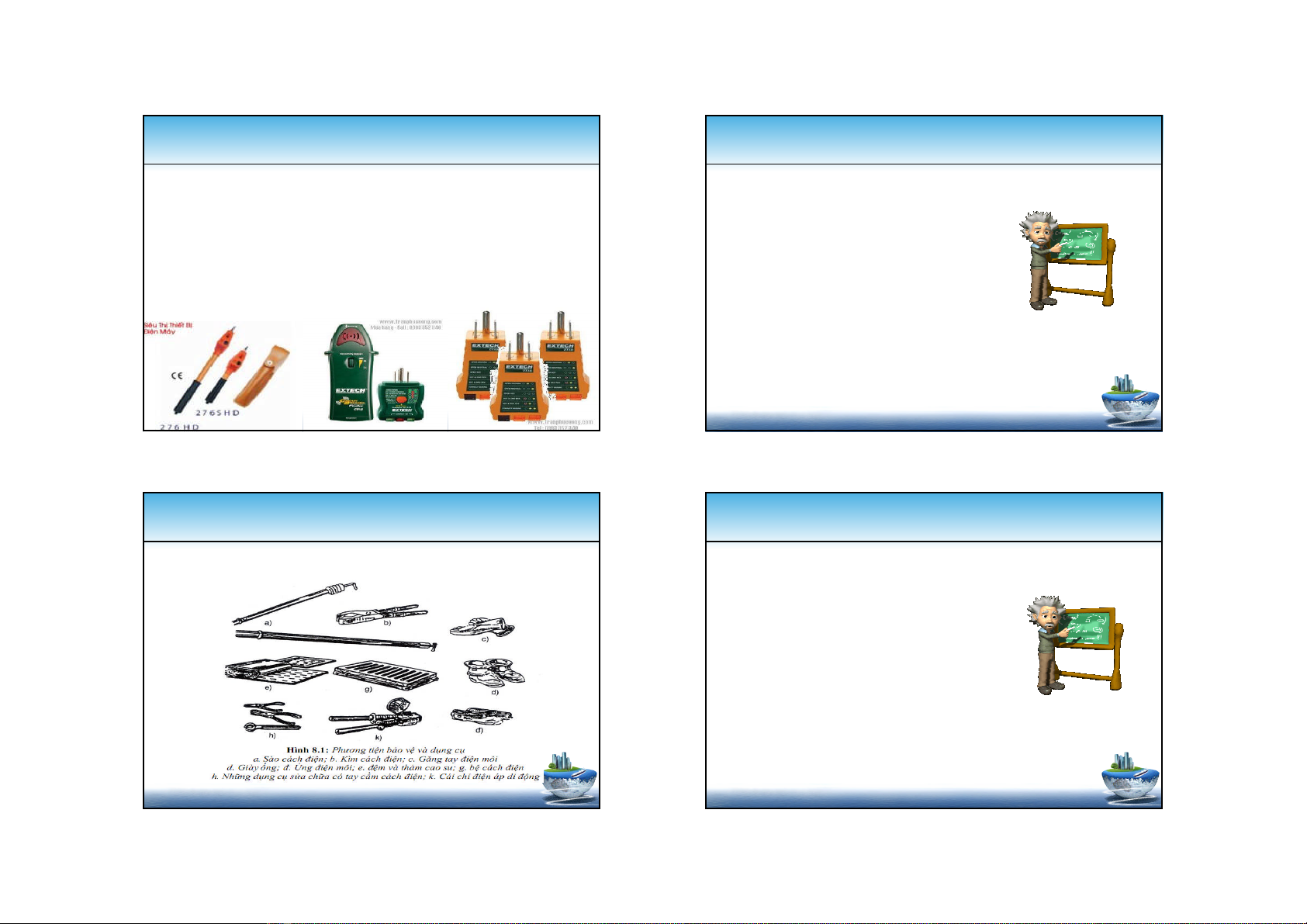

2.5. Thiết bị thử điện di động
Cấu tạo
•Các dây dẫn bằng đồng, S > 25 mm2
•Cần nối đất, các chốt
•Nối đất trước, ngắn mạch mạng điện sau
•Khi tháo thì ngược lại
2.6. Thiết bị bảo vệ nối đất tạm thời
