Ngiên cứu hoạt động của mạch điện trong chế
độ quá độ, tính toán các sơ kiện.
Ứng dụng phương pháp tích phân kinh điển để
tính mạch quá độ.
Ứng dụng biến đổi Laplace giải mạch quá độ.
PHÂN TÍCH MẠCH TRONG MIỀN THỜI GIAN
Giải bài toán quá độ của mạch điện
4.1 Phương pháp tích phân kinh điển
4.1.1 Phương trình mạch và nghiệm
4.1.2 Đáp ứng tự do
4.1.3 Đáp ứng xác lập
4.1.4 Sơ kiện
4.2 Phương pháp toán tử Laplace
4.2.1 Phép biến đổi Laplace
4.1.2 Định luật Ohm và Kirchhoff dạng toán tử
4.1.3 Phân tích mạch dùng toán tử Laplace
PHÂN TÍCH MẠCH TRONG MIỀN THỜI GIAN
+
_
2 K
2 F1 2 V u cxl
+
-

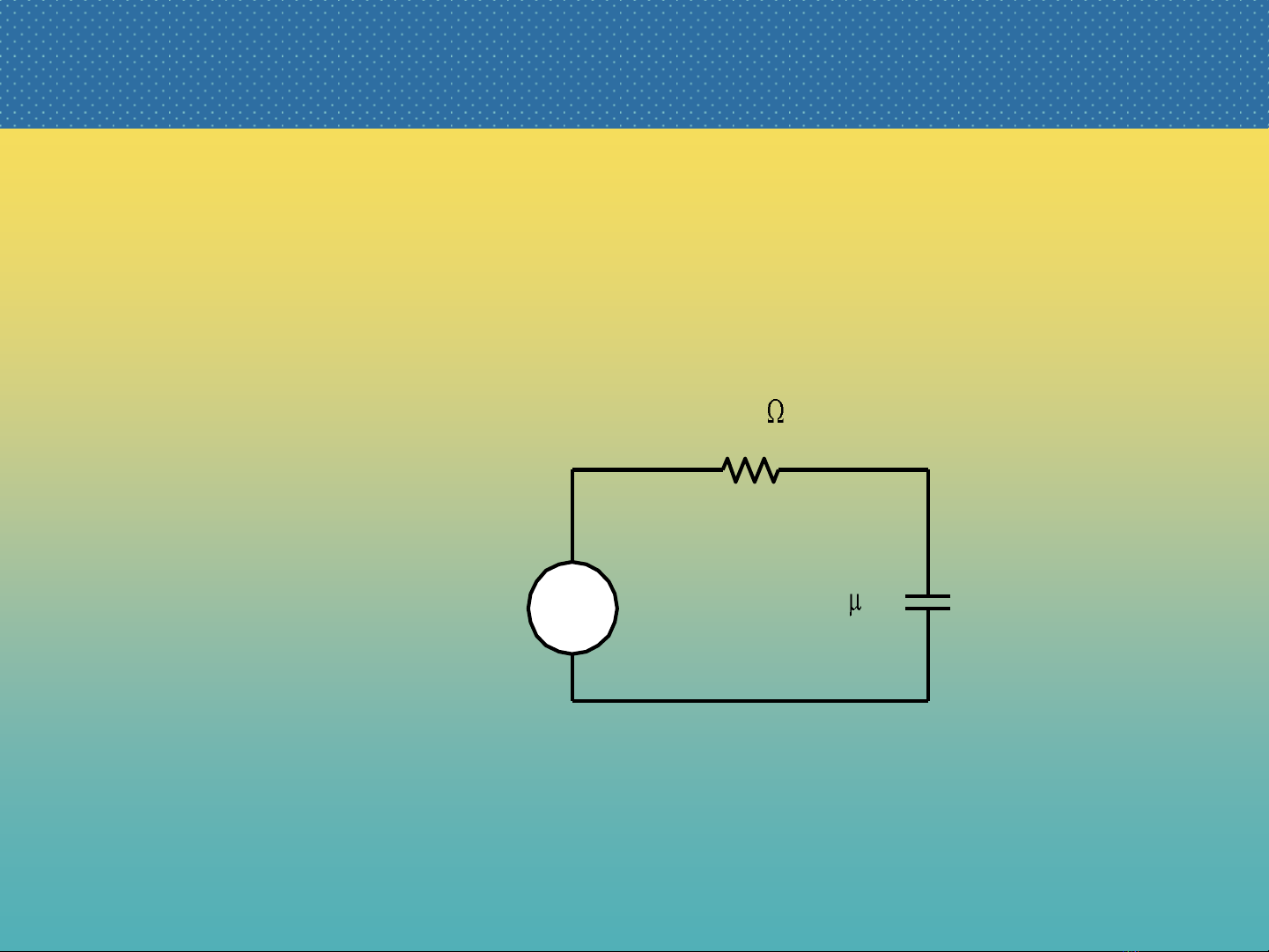

Bài toán xác lập DC:
uxl = ?
=> Ucxl = 12 V.
Chế độ xác lập (steady-state) :
4.1 GIỚI THIỆU

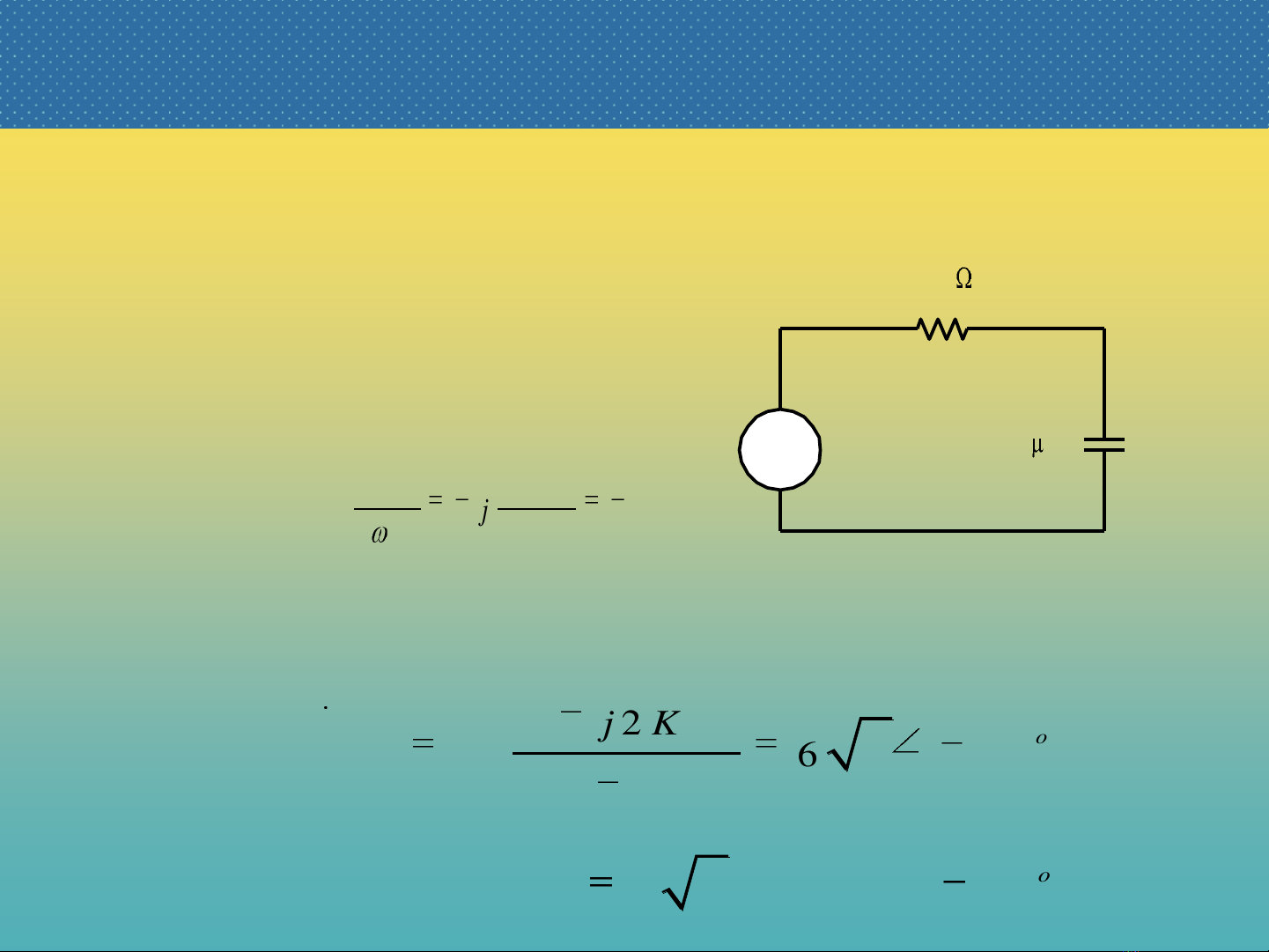

Bài toán xác lập AC :
6 2 c o s ( 2 5 0 4 5 )
o
cxl
u t V
Và biểu thức xác lập :
2
1 2 6 2 4 5 ( )
22
o
C x l
jK
UV
K j K
Nên :
6
1 1 0 2
250.2
j j K
jC
Từ mạch phức :
+
_
2 K
2 F
1 2 c o s (2 5 0 t) V
ucxl
+
-
Tìm ucxl(t) ?
4.1 GIỚI THIỆU

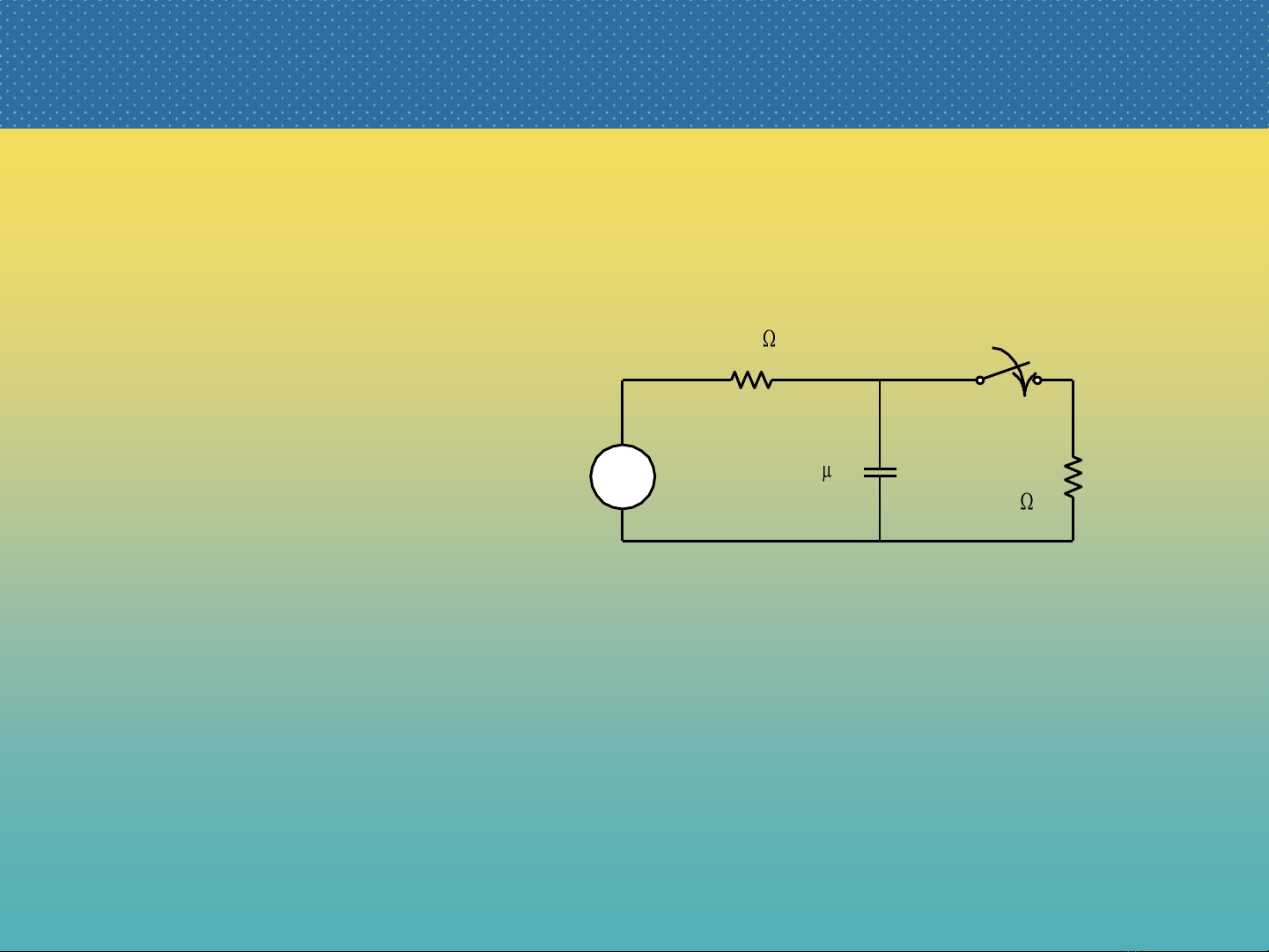

Bài toán quá độ :
Dạng tín hiệu uc(t) khi t > 0 (tín hiệu quáđộ )
Sau khi đóng khóa và mạch xác lập : Ucxl2 = 6 V.
Trước khi đóng khóa K: mạch xác lập và ta có :
Ucxl1 = 12 V
+
_
2 K
2 F1 2 V ucxl
+
-2 K
t = 0
K
Bài toán quá độ :
4.1 GIỚI THIỆU
