MỤC LỤC
MỤC LỤC ........................................................................................................................... 1
LỜI MỞ ĐẦU ..................................................................................................................... 3
CHƯƠNG 1 ......................................................................................................................... 4
TỔNG QUAN VỀ KỸ THUẬT CHUYỂN MẠCH ......................................................... 4
1.1 VỊ TRÍ CỦA CHUYỂN MẠCH TRONG MẠNG VIỄN THÔNG .................. 4
1.2 KHÁI NIỆM .......................................................................................................... 5
1.3 PHÂN LOẠI .......................................................................................................... 6
CHƯƠNG 2 ......................................................................................................................... 9
KỸ THUẬT CHUYỂN MẠCH KÊNH ............................................................................ 9
2.1 KHÁI NIỆM .............................................................................................................. 9
2.2 TẦNG CHUYỂN MẠCH KHÔNG GIAN S ....................................................... 10
2.3 TẦNG CHUYỂN MẠCH THỜI GIAN T ............................................................ 16
2.4 CẤU TRÚC MẠNG - TOPOLOGY ..................................................................... 24
2.5 ỨNG DỤNG CỦA CHUYỂN MẠCH KÊNH ...................................................... 32
CHƯƠNG 3 ....................................................................................................................... 33
KỸ THUẬT CHUYỂN MẠCH GÓI .............................................................................. 33
3.1 GIỚI THIỆU CHUNG ............................................................................................. 33
3.2 NGUYÊN TẮC CƠ BẢN CỦA CHUYỂN MẠCH GÓI ........................................ 33
3.3. CÁC GIAO THỨC HOẠT ĐỘNG TRONG CHUYỂN MẠCH GÓI .................. 34
3.4 CÁC PHƯƠNG PHÁP ĐỊNH TUYẾN TRONG CHUYỂN MẠCH GÓI ............ 37
CHƯƠNG 4 ....................................................................................................................... 40
KỸ THUẬT TỔNG ĐÀI .................................................................................................. 40
4.1 GIỚI THIỆU CHUNG ............................................................................................. 40
4.2 NGUYÊN LÝ HOẠT ĐỘNG CỦA TỔNG ĐÀI ..................................................... 40
4.3 CÁC THÀNH PHẦN CƠ BẢN CỦA TỔNG ĐÀI .................................................. 41
4.3.1 Khối chuyển mạch ......................................................................................... 41
4.3.2 Khối báo hiệu .................................................................................................. 41
4.3.3 Khối điều khiển ............................................................................................... 42
4.3.4 Khối ngoại vi thuê bao và trung kế ................................................................. 43
4.3.5 Tổng đài nội bộ................................................................................................ 44
CHƯƠNG 5 ........................................................................................................................ 45
MẠNG NỘI BỘ ................................................................................................................. 45
5.1 KHÁI NIỆM ............................................................................................................. 45
5.2 CÁC THÀNH PHẦN CỦA MẠNG NỘI BỘ .......................................................... 45
5.3 CÁC THÔNG SỐ KỸ THUẬT CỦA MẠNG NỘI BỘ .......................................... 47
5.4. ỨNG DỤNG CỦA MẠNG NỘI BỘ ....................................................................... 48
CHƯƠNG 6 ........................................................................................................................ 49
MẠNG INTERNET ........................................................................................................... 49
6.1 KHÁI NIỆM ............................................................................................................. 49
6.2 CÁC THÀNH PHẦN CƠ BẢN CỦA MẠNG INTERNET .................................... 49
6.3 THÔNG SỐ KỸ THUẬT CỦA MẠNG INTERNET ............................................. 49
6.4 CÁC DỊCH VỤ INTERNET.................................................................................... 53
6.5 ỨNG DỤNG CỦA MẠNG INTERNET .................................................................. 53
BÀI 1: THỰC HÀNH BẤM ĐẦU DÂY MẠNG .............................................................. 57
BÀI 2: KẾT NỐI MẠNG LAN CHO MÁY TÍNH ........................................................... 61
BÀI 3: CẤU HÌNH CHO ROUTER ................................................................................. 70
BÀI 4: LẮP ĐẶT TỔNG ĐÀI NỘI BỘ ............................................................................ 73
BÀI 5: LẬP TRÌNH TỔNG ĐÀI NỘI BỘ ........................................................................ 75
HỆ THỐNG CÂU HỎI, BÀI TẬP .................................................................................. 86
TÀI LIỆU THAM KHẢO ................................................................................................ 92
LỜI MỞ ĐẦU
Học phần kỹ thuật chuyển mạch và mạng là học phần chuyên ngành dành cho sinh
viên bậc đại học và cao đẳng ngành điện tử công nghiệp gồm một tín chỉ lý thuyết và một
tín chỉ thực hành.
Để phục vụ cho quá trình dạy và học học phần này cho giảng viên và sinh viên, việc
biên soạn tập bài giảng “Kỹ thuật chuyển mạch và mạng” theo đúng chương trình chi tiết
đã được xây dựng là rất cần thiết.
Nội dung tập bài giảng “Kỹ thuật chuyển mạch và mạng” được chia làm hai phần lý
thuyết và thực hành. Phần thực hành hướng dẫn sinh viên hoàn thiện các kỹ năng bổ sung
cho kiến thức đã được học ở phần lý thuyết.
CHƯƠNG 1
TỔNG QUAN VỀ KỸ THUẬT CHUYỂN MẠCH
1.1 VỊ TRÍ CỦA CHUYỂN MẠCH TRONG MẠNG VIỄN THÔNG
Mạng viễn thông là tất cả những trang thiết bị kỹ thuật được sử dụng để trao đổi thông
tin giữa các đối tượng trong mạng.
Cùng với sự phát triển của xã hội, nhu cầu thông tin liên lạc ngày càng tăng. Nhiệm
vụ thông tin liên lạc được mạng lưới bưu chính viễn thông đảm nhiệm. Để đáp ứng nhu
cầu thông tin thì mạng phải ngày càng phát triển.
Quá trình phát triển của mạng đã trải qua nhiều giai đoạn. Ban đầu là mạng điện thoại
tương tự, dần dần điện báo, telex, facsimile, truyền số liệu...cũng được kết hợp vào.

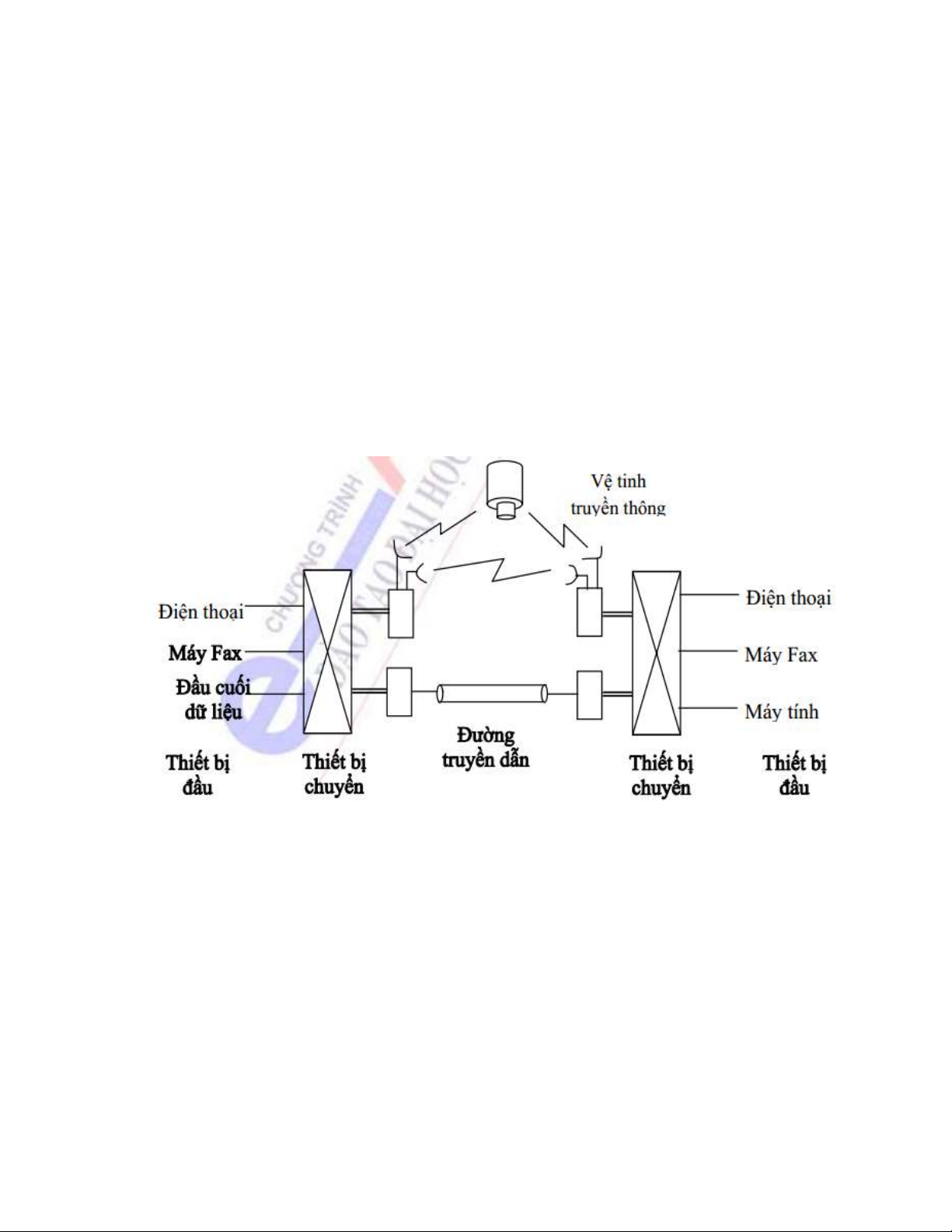

Hình 1.1: Sơ đồ mạng viễn thông
Thiết bị đầu cuối:
Là thiết bị của người sử dụng để giao tiếp với mạng cung cấp dịch vụ. Hiện nay có
nhiều chủng loại thiết bị đầu cuối với nhiều hãng sản xuất khác nhau phụ thuộc loại hình
dịch vụ cung cấp. Thiết bị đầu cuối thực hiện chức năng chuyển đổi thông tin cần trao đổi
thành tín hiệu điện và ngược lại, đồng thời cung cấp giao diện cho người sử dụng
Thiết bị chuyển mạch:
Là thành phần cốt lõi trong mạng viễn thông có chức năng thiết lập đường truyền
giữa các đầu cuối.
Trong hệ thống PSTN, thiết bị chuyển mạch là các tổng đài. Tùy theo vị trí của tổng
đài trong mạng, người ta phân loại tổng đài quốc tế, tổng đài chuyển tiếp liên tỉnh và tổng
đài nội hạt.
Bao gồm hai nhiệm vụ:
+ Xử lý tin (CSDL): xử lý, cung cấp tin tức
+ Chuyển mạch
Node chuyển mạch hay tổng đài là nơi nhận thông tin rồi truyền đi. Tùy theo loại
tổng đài mà ta có thể thâm nhập trực tiếp hay gián tiếp vào nó.
Ví dụ: với tổng đài nội hạt, thuê bao có thể trực tiếp thâm nhập vào tổng đài còn đối
với tổng đài chuyển tiếp thì không, nó chỉ nhận tín hiệu rồi truyền đi từ tổng đài này sang
tổng đài khác. Cũng có loại tổng đài vừa là chuyển tiếp vừa là nội hạt.
Bộ phận chính của node chuyển mạch là trường chuyển mạch. Với một sự điều
khiển thì bất kỳ đầu vào của trường chuyển mạch có thể nổi tới bất kỳ đầu ra của nó, điều
này đảm bảo bất kỳ một thuê bao nào trong mạng có thể giao tiếp với bất kỳ một thuê bao
khác đang rỗi.
Thiết bị truyền dẫn:
Để nối các thiết bị đầu cuối hay giữa các tổng đài với nhau và truyền tín hiệu một
cách nhanh chóng, chính xác.
Thiết bị truyền dẫn được phân loại thành thiết bị truyền dẫn thuê bao, nối thiết bị
đầu cuối với một tổng đài nội hạt, và thiết bị chuyển dẫn chuyển tiếp nối giữa các tổng đài.
Dựa vào môi trường truyền dẫn, thiết bị truyền dẫn có thể được phân loại thành thiết bị
truyền dẫn hữu tuyến và thiết bị truyền dẫn vô tuyến.
Thiết bị báo hiệu
Thiết bị quản lý, bảo dưỡng mạng
Các thiết bị phụ trợ khác
1.2 KHÁI NIỆM
Chuyển mạch là kỹ thuật tạo đường kết nối để truyền tín hiệu giữa các thiết bị đầu
cuối trong mạng viễn thông và được thực hiện bằng các thiết bị trong mạng viễn thông.
Ví dụ: Trong mạch PSTN, thiết bị thực hiện chuyển mạch là tổng đài còn trong mạng
thông tin di động, thiết bị thực hiện chuyển mạch là MSC.
