79
Trường Đại Học Giao Thông Vận Tải - Khoa ĐiệnĐiện Tử- Bộm ôn: KỹThuật Má y Tính
Bài Giảng: KỹThuật Số
Chương 4: HỆTỔHỢP
• Giới thiệu
• Cách thiết kế
• Các loại mạch thông dụng đã tích hợp thành IC:
– Bộdồn kênh (Multiplexer/Selecter – MUX)
– Bộphân kênh ( Demuxtiplexer)
– Bộmã hóa (encoder)
– Bộgiải mã (decoder)
– Bộso sánh
– Bộkiểm tra chẵn lẻ(parity checker)
• Các IC thường gặp
80
Trường Đại Học Giao Thôn g Vận Tải - Khoa ĐiệnĐiện Tử- Bộm ôn: KỹThuật Má y Tính
Bài Giảng: KỹThuật Số
4.1 Giới thiệu
•Định nghĩa: Là tổhợp các cổng logic, ngõ
ra phụthuộc ngõ vào, mọi sựthay đổi ngõ
vào làm ngõ ra thay đổi
Coång
logic
Ngoõvaøo
(Input)
Ngoõra
(Output)
Chương 4 : Hệtổhợp
81
Trường Đại Học Giao Thôn g Vận Tải - Khoa ĐiệnĐiện Tử- Bộm ôn: KỹThuật Má y Tính
Bài Giảng: KỹThuật Số
4.2 Các bước thiết kế
• Phát biểu yêu cầu bài toán
• Xác định bao nhiêu biến vào và ra?
• Thành lập bảng sựthật
• Tìm biểu thức rút gọn từng ngõ ra phụ
thuộc ngõ vào
• Thực hiệnsơ đồ logic
Chương 4 : Hệtổhợp
82
Trường Đại Học Giao Thôn g Vận Tải - Khoa ĐiệnĐiện Tử- Bộm ôn: KỹThuật Má y Tính
Bài Giảng: KỹThuật Số
4.2 Cách thiết kế
• Ví dụ: Hãy thiết kếmột mạch logic có
– Ba ngõ vào
– Một ngõ ra
– Ngõ ra ởmức cao chỉkhi đa sốngõ vào ở
mức cao (sốbits 1 nhiềuhơn sốbits 0)
Chương 4 : Hệtổhợp
83
Trường Đại Học Giao Thôn g Vận Tải - Khoa ĐiệnĐiện Tử- Bộm ôn: KỹThuật Má y Tính
Bài Giảng: KỹThuật Số
4.2 Các bước thiết kế

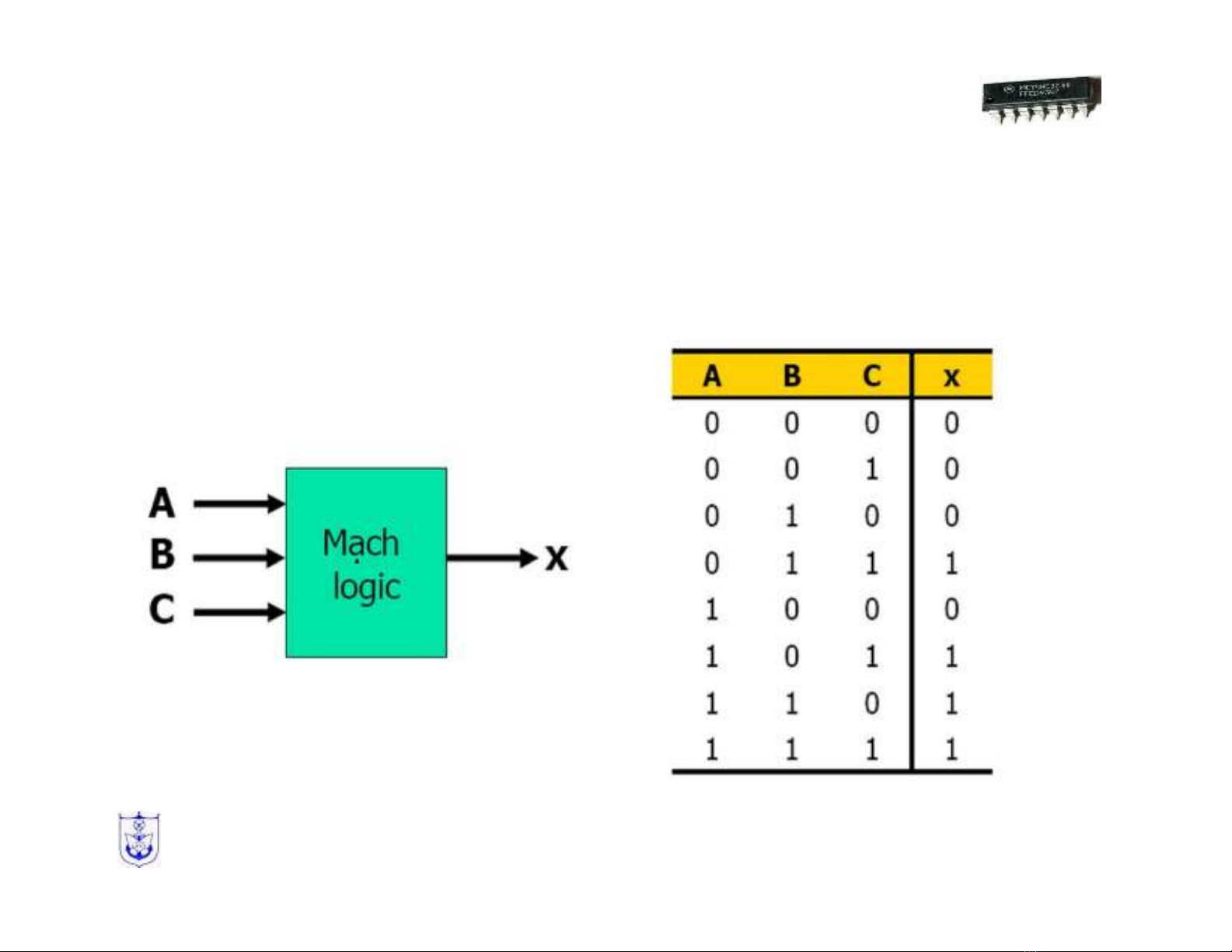

• Thành lập bảng sựthật
Chương 4 : Hệtổhợp
