Bài gi ng môn K thu t s 2ả ỹ ậ ố
Gi ng viên: Nguy n H u Chân Thànhả ễ ữ 1
Ch ng 2ươ
THI T K MÁY TR NG THÁIẾ Ế Ạ
DÙNG L U Đ ASMƯ Ồ
X1
Z1S0
Z3
X2
S1
X2
0 1
Z3
Z2S2
X3
Z2
X1
0 1 0 1
0 1 0 1
(AB)00
01 10
Bài gi ng môn K thu t s 2ả ỹ ậ ố
Gi ng viên: Nguy n H u Chân Thànhả ễ ữ 2
1. C U TRÚC C A L U Đ ASMẤ Ủ Ư Ồ

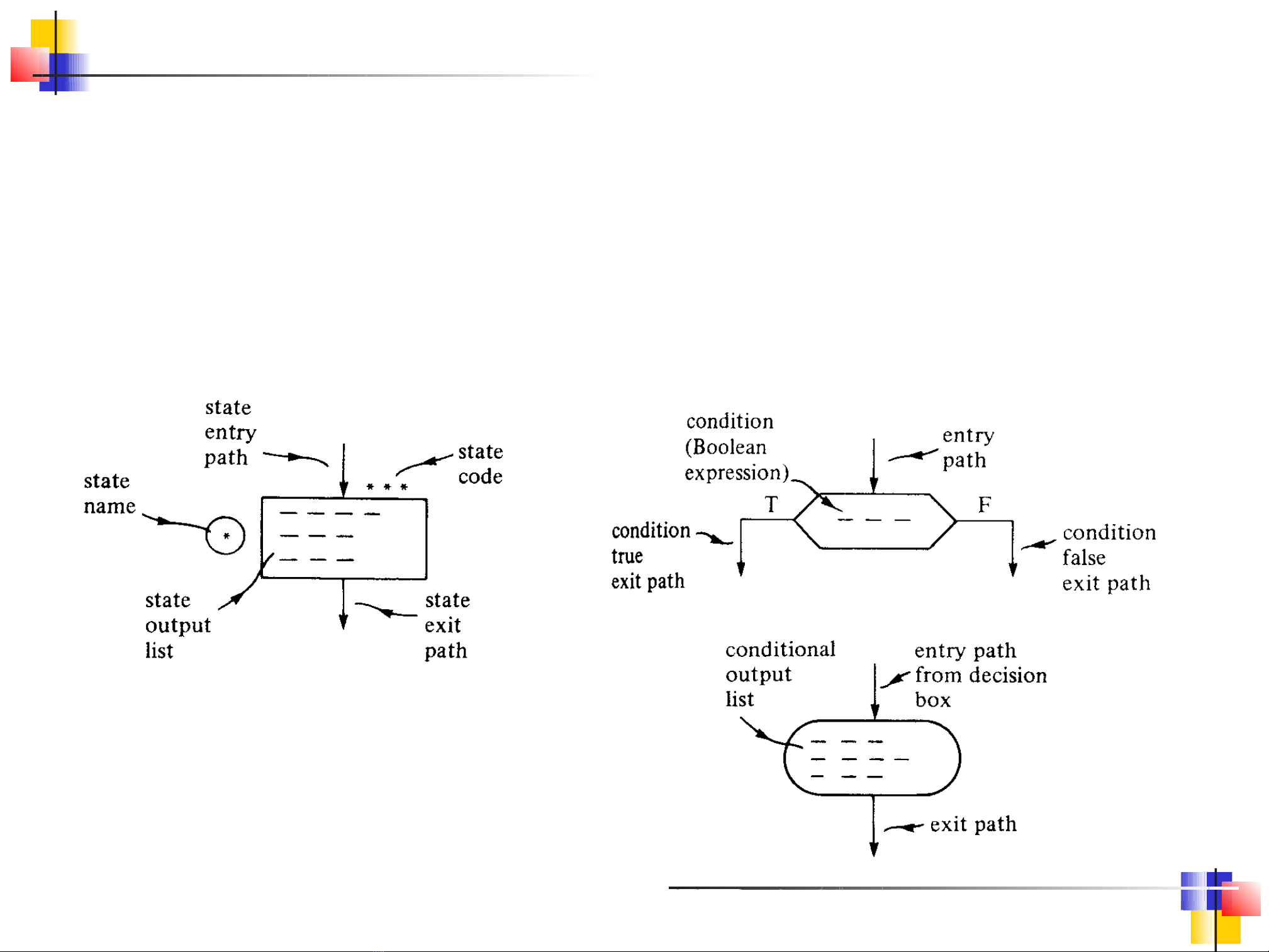

Löu ñoà ASM ñöôïc xaây döïng töø 3 bieåu töôïng cô baûn laø:
Hoäp traïng thaùi (state box)
Hoäp quyeát ñònh (decision box)
Hoäp ngoõ ra coù ñieàu kieän (conditional output box)
Bài gi ng môn K thu t s 2ả ỹ ậ ố
Gi ng viên: Nguy n H u Chân Thànhả ễ ữ 3
1. C U TRÚC C A L U Đ ASM (tt)Ấ Ủ Ư Ồ

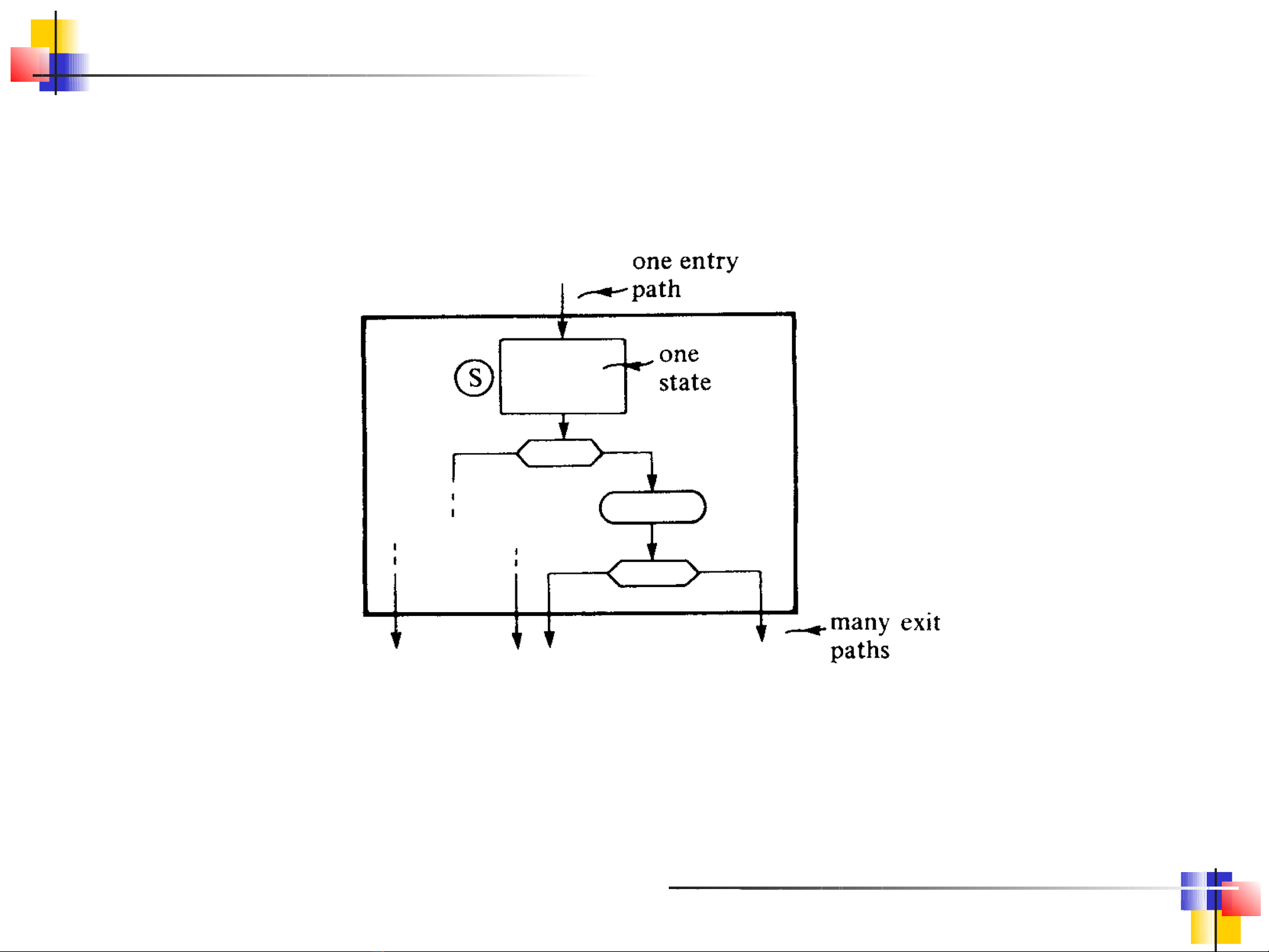

Khoái ASM: chæ chöùa chính xaùc moät hoäp traïng thaùi vaø
coù theå coù caùc hoäp quyeát ñònh vaø caùc hoäp ngoõ ra ñieàu
kieän.
Moät löu ñoà ASM ñöôïc xaây döïng töø caùc khoái ASM.
Moãi khoái ASM minh hoïa hoaït ñoäng cuûa maùy trong traïng
thaùi hieän taïi.
Bài gi ng môn K thu t s 2ả ỹ ậ ố
Gi ng viên: Nguy n H u Chân Thànhả ễ ữ 4
1. C U TRÚC C A L U Đ ASM (tt)Ấ Ủ Ư Ồ
Moät khoái ASM coù moät ñöôøng vaøo vaø moät hay nhieàu
ñöôøng ra.
Moãi ñöôøng ra phaûi daãn ñeán moät traïng thaùi.
Moãi khi heä thoáng ñi vaøo moät traïng thaùi töông öùng vôùi
moät khoái ASM thì caùc ngoõ ra trong hoäp traïng thaùi seõ
ñöôïc kích hoaït.
Caùc ñieàu kieän trong hoäp quyeát ñònh seõ ñöôïc ñònh trò ñeå
xaùc ñònh ñi theo ñöôøng naøo qua khoái ASM.
Treân ñöôøng ñi theo ñieàu kieän neáu gaëp hoäp ngoõ ra ñieàu
kieän thì caùc ngoõ ra trong hoäp ñoù seõ ñöôïc kích hoaït.
Moät ñöôøng ñi qua khoái ASM töø ngoõ vaøo ñeán ngoõ ra
ñöôïc goïi laø ñöôøng noái (link path).
Bài gi ng môn K thu t s 2ả ỹ ậ ố
Gi ng viên: Nguy n H u Chân Thànhả ễ ữ 5

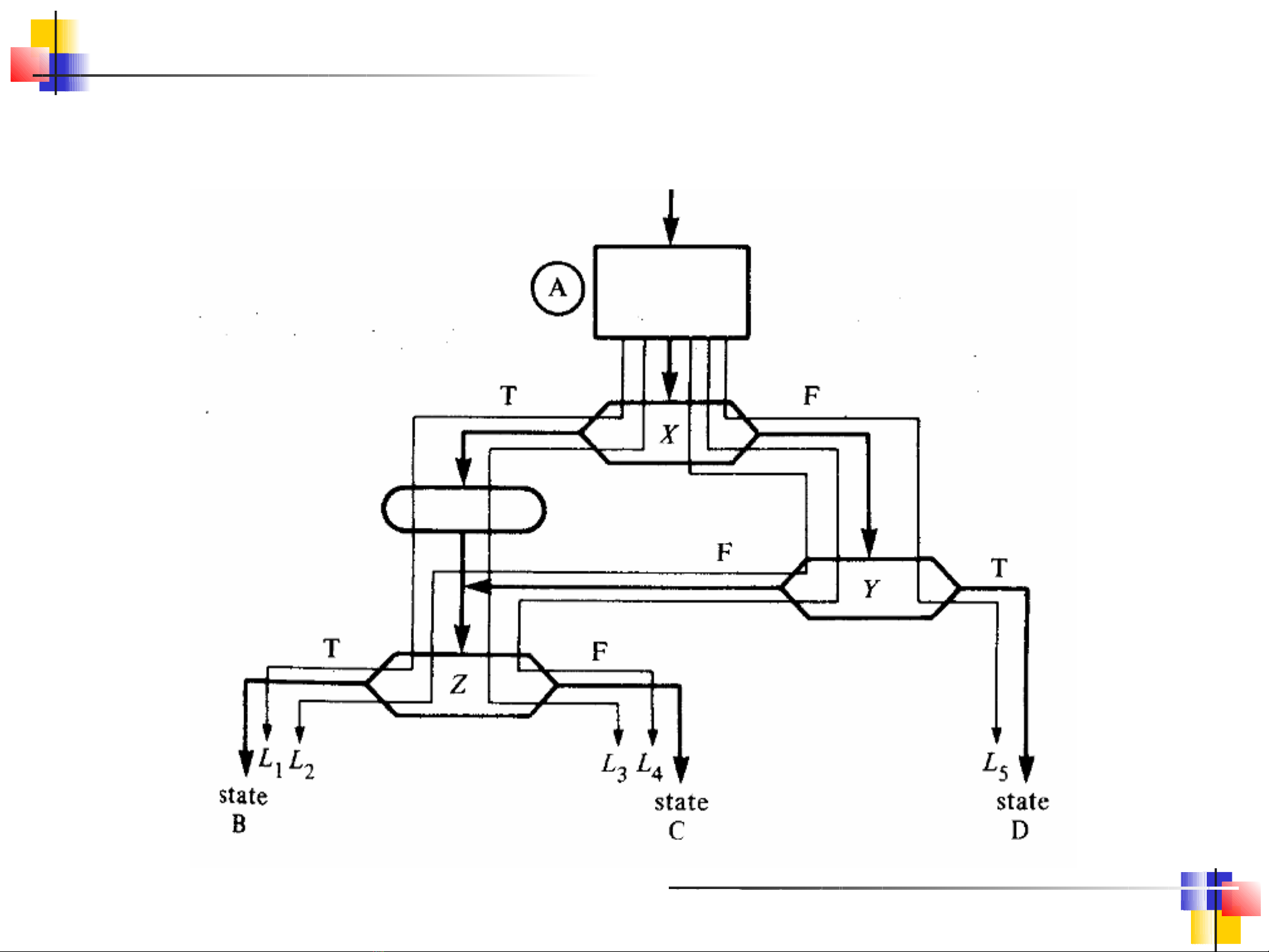

1. C U TRÚC C A L U Đ ASM (tt)Ấ Ủ Ư Ồ
W1
W2
