NGUYỄN CÔNG PHƯƠNG
LÝ THUYẾT MẠCH I
KHUẾCH ĐẠI THUẬT TOÁN
Lý thuyết mạch I
I. Thông sốmạch
II. Phần tửmạch
III. Mạch một chiều
IV. Mạch xoay chiều
V. Mạng hai cửa
VI. Mạch ba pha
VII.Khuếch đại thuật toán
1. Nguồn phụthuộc
2. Phân tích mạch điện có nguồn phụthuộc
3. Khuếch đại thuật toán
4. Các mạch cơbản
5. Phân tích mạch có khuếch đại thuật toán
2https://sites.google.com/site/ncpdhbkhn/home
Nguồn phụthuộc
3
•Nguồn áp phụthuộc áp: e= feu(ux) = μux
•Nguồn áp phụthuộc dòng: e= fei(ix) = rmix
•Nguồn dòng phụthuộc áp: j= fju(ux) = gmux
•Nguồn dòng phụthuộc dòng: j= fji(ix) = βix

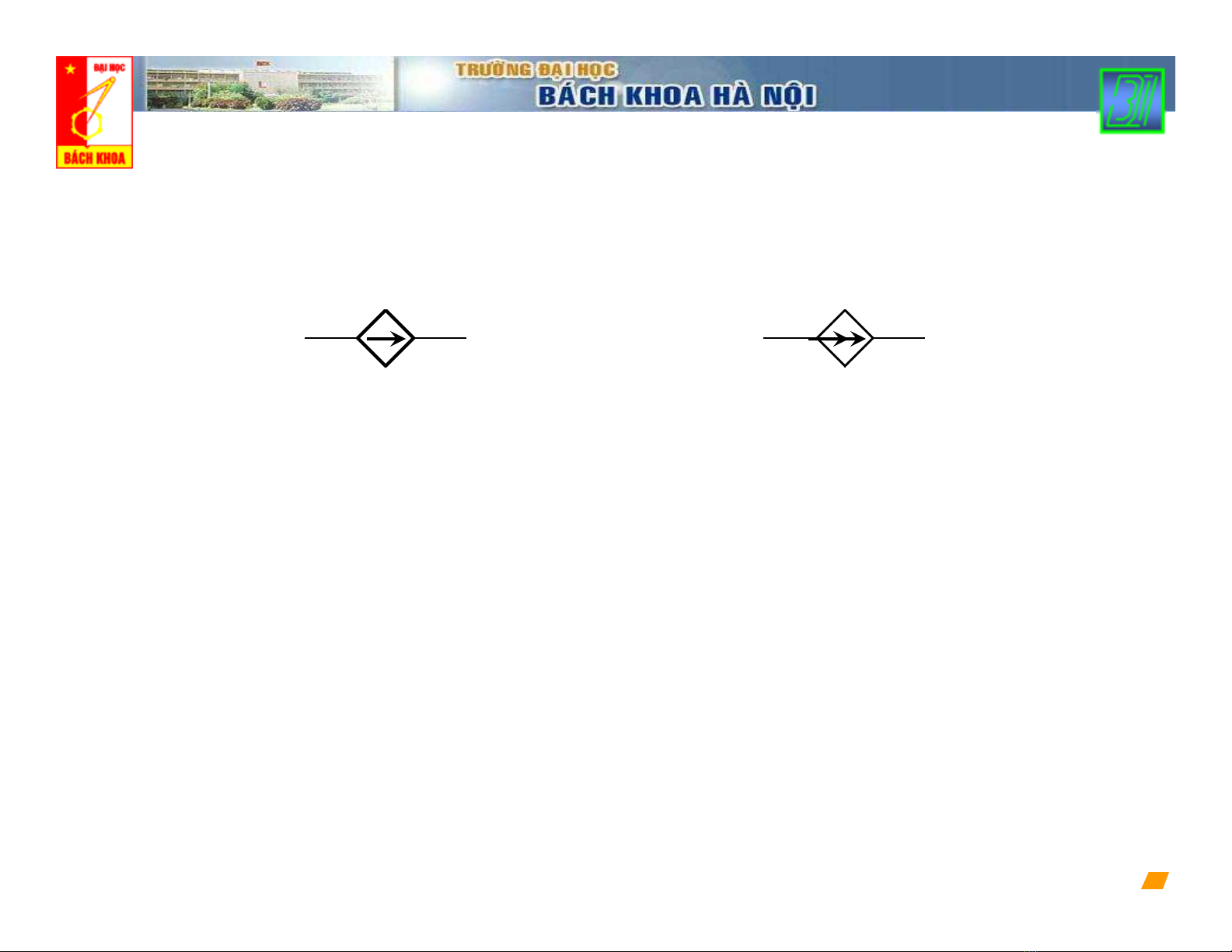

Nguồn áp phụ thuộc Nguồn dòng phụ thuộc
https://sites.google.com/site/ncpdhbkhn/home
Lý thuyết mạch I
I. Thông sốmạch
II. Phần tửmạch
III. Mạch một chiều
IV. Mạch xoay chiều
V. Mạng hai cửa
VI. Mạch ba pha
VII. Khuếch đại thuật toán
1. Nguồn phụthuộc
2. Phân tích mạch điện có nguồn phụthuộc
a) Dòng nhánh
b) Thếnút
c) Dòng vòng
d) Xếp chồng
e) Mạng một cửa
3. Khuếch đại thuật toán
4. Các mạch cơbản
5. Phân tích mạch có khuếch đại thuật toán
4https://sites.google.com/site/ncpdhbkhn/home

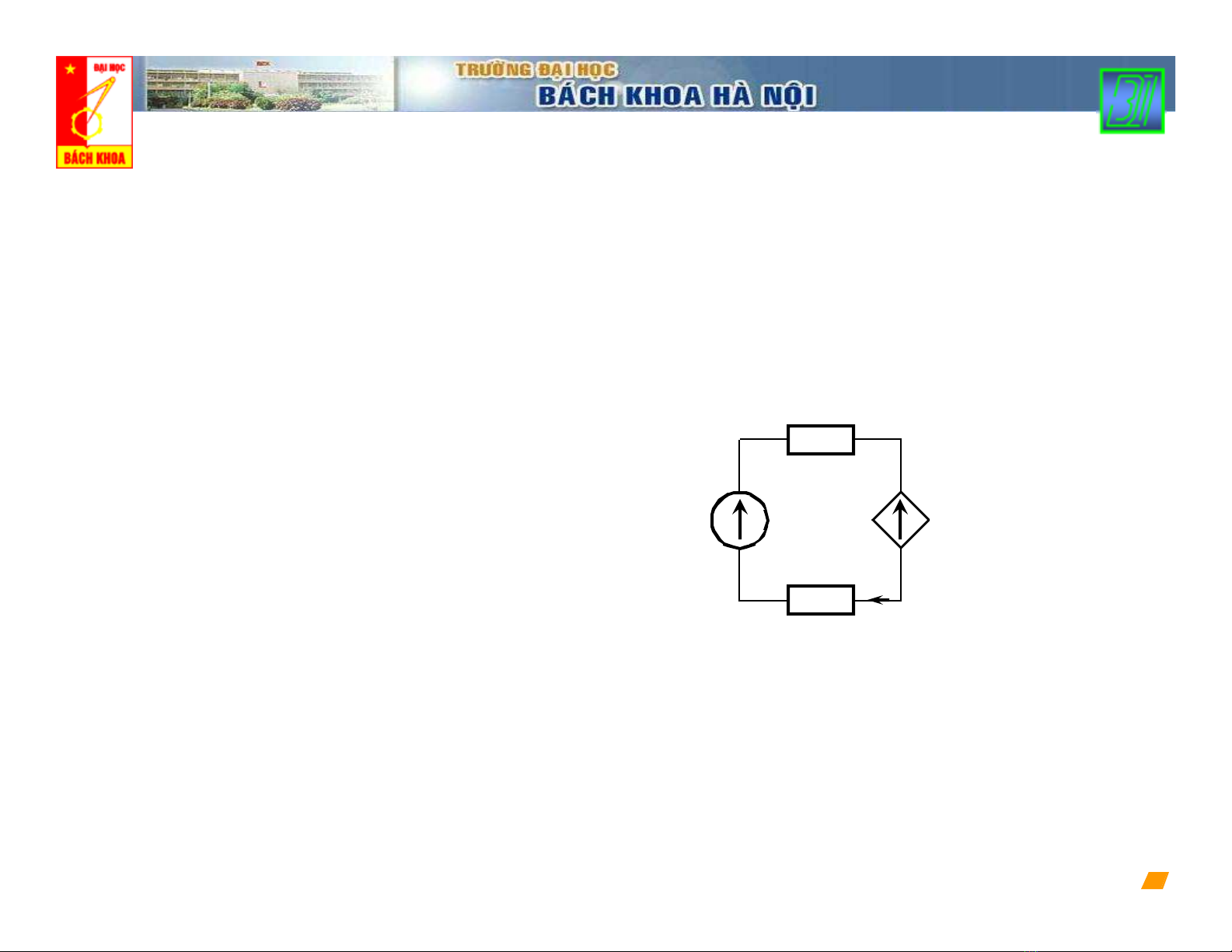

Phân tích mạch điện có nguồn phụthuộc
5
30V
4
Ω
8
Ω
x
i
3 V
x
i
4 8 30 3
x x x
i i i
+ = −
15 30
x
i
→ =
2 A
x
i→ =
https://sites.google.com/site/ncpdhbkhn/home
