Chương 5: MÁY ĐIỆN ĐỒNG BỘ
nhontd@hcmute.edu.vn 2
Đại cương về máy điện đồng bộ
Máy phát điện đồng bộ là nguồn điện chính của hệ thống điện quốc gia
Động cơ điện được sử dụng khi truyền tải điện lớn, còn máy bù đồng bộ dùng để phát
công suất phản kháng để bù hệ số công suất và ổn định điện áp.
Máy điện đồng bộ là những máy điện xoay chiều có tốc độ roto n bằng tốc độ quay
của từ trường n1.
Máy điện đồng bộ có hai dây quấn: dây quấn stato nối với lưới điện có tần số f không
đổi, dây quấn roto được kích thích bằng dòng điện một chiều.
Chương 5: MÁY ĐIỆN ĐỒNG BỘ
nhontd@hcmute.edu.vn 3
Công dụng của máy điện đồng bộ
- Máy phát điện đồng bộ là nguồn điện chính của các lưới điện quốc gia, trong đó
động cơ sơ cấp là các tuốc bin nước, tuốc bin khí, tuốc bin hơi nước...vv.
- Công suất của các máy phát có thể đạt đến 600 MVA hoặc lớn hơn và chúng
thường làm việc song song.
- Ở các lưới điện công suất nhỏ, máy phát điện đồng bộ được kéo bởi các động cơ
diezel hoặc các tuabin khí, có thể làm việc đơn lẻ hoặc hai ba máy làm việc song
song.
Chương 5: MÁY ĐIỆN ĐỒNG BỘ
nhontd@hcmute.edu.vn 4
Công dụng của máy điện đồng bộ
- Động cơ đồng bộ được sử dụng khi truyền động công suất lớn, có thể đạt đến vài
chục MW.
- Trong công nghiệp luyện kim, khai thác mỏ, thiết bị lạnh, động cơ đồng bộ được
sử dụng để truyền động các máy bơm, nén khí, quạt gió vv... với tốc độ không đổi.
- Máy bù đồng bộ dùng để phát công suất phản kháng cho luới điện để bù hệ số công
suất và ổn định điện áp.
Chương 5: MÁY ĐIỆN ĐỒNG BỘ
nhontd@hcmute.edu.vn 5

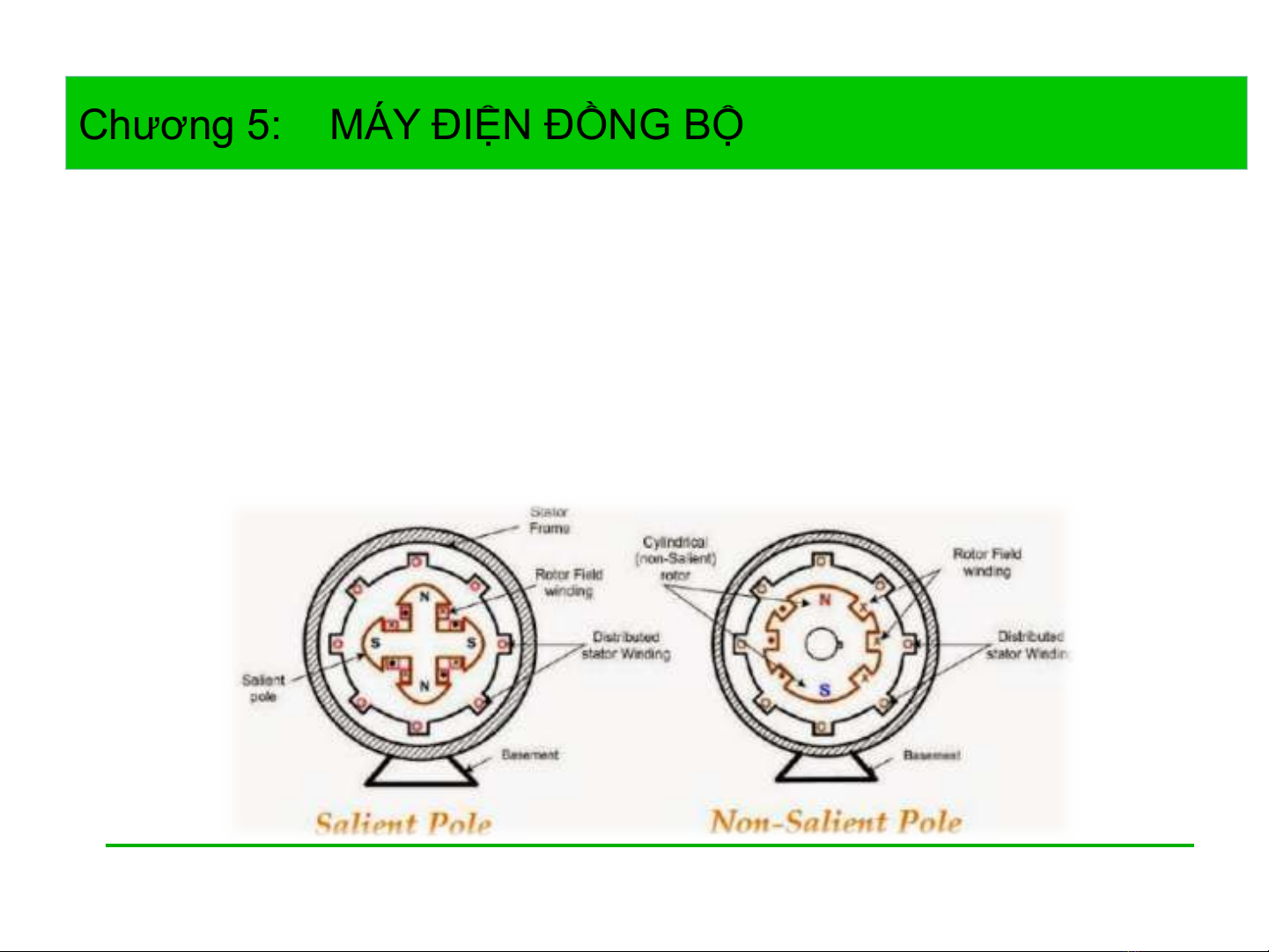

Phân loại và kết cấu của máy điện đồng bộ
- Theo kết cấu có thể chia máy điện đồng bộ làm 2 loại:
+ Máy điện đồng bộ cực ẩn (Non-Salient pole) thích hợp với tốc độ cao (2p = 2)
+ Máy điện đồng bộ cực lồi (Salient pole) thích hợp khi tốc độ thấp (2p = 4)
Chương 5: MÁY ĐIỆN ĐỒNG BỘ
