Chapter 1
CÁC THÔNG SỐ DƯỜNG DÂY TRUYỀN
TẢI TRÊN KHÔNG
1.1 Các phần tử chính của đường dây
1.2 Điện trở
1.3 Điện cảm
1.4 Điện dung
1.5 Mô hình đường dây
CuuDuongThanCong.com https://fb.com/tailieudientucntt
2/58

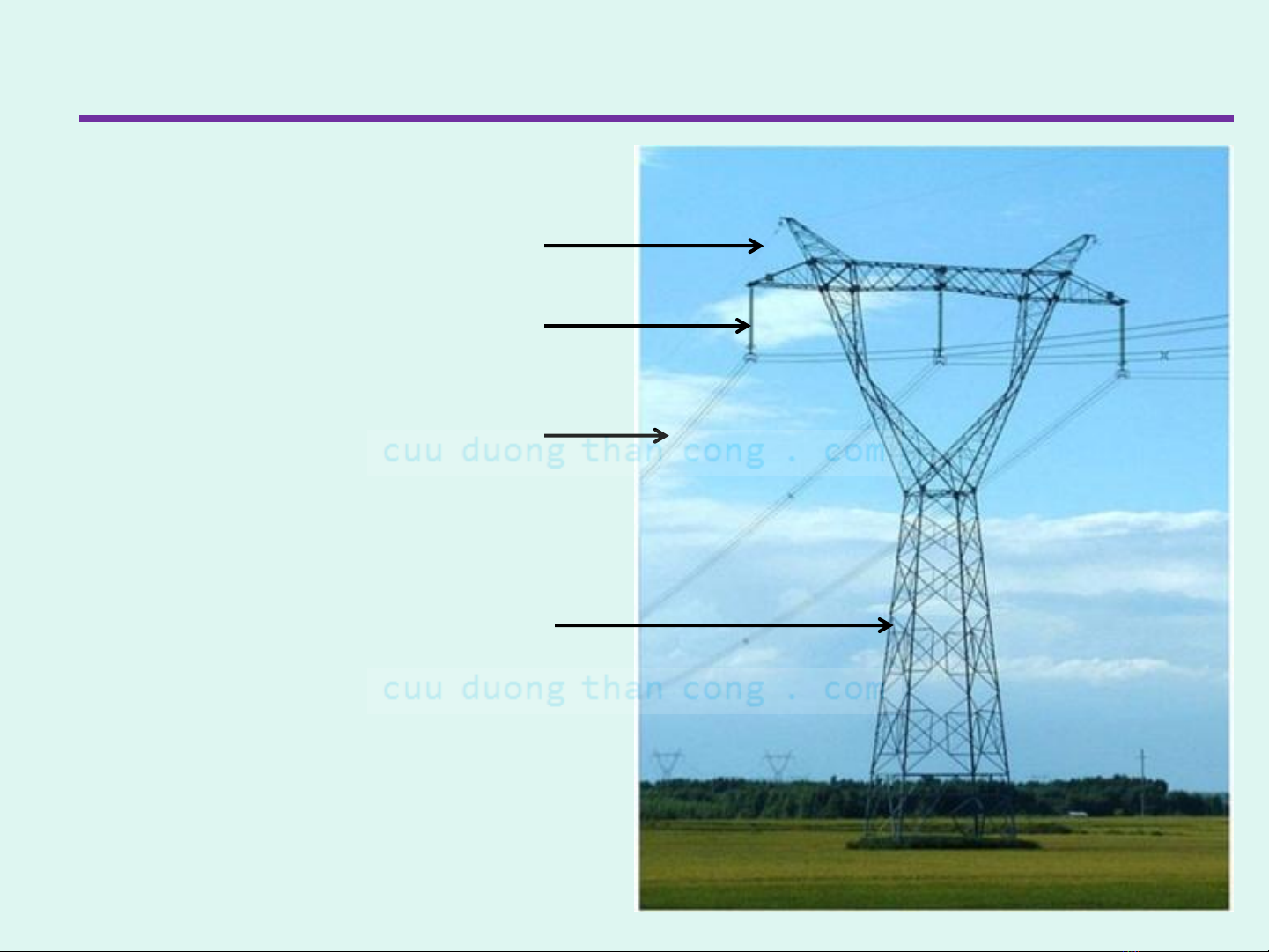

1.1 Các phần tử chính của đường dây
Dây chống sét
Cách điện
Dây dẫn
Trụ điện
* Thông số đường dây: R, L, C
CuuDuongThanCong.com https://fb.com/tailieudientucntt
3/53

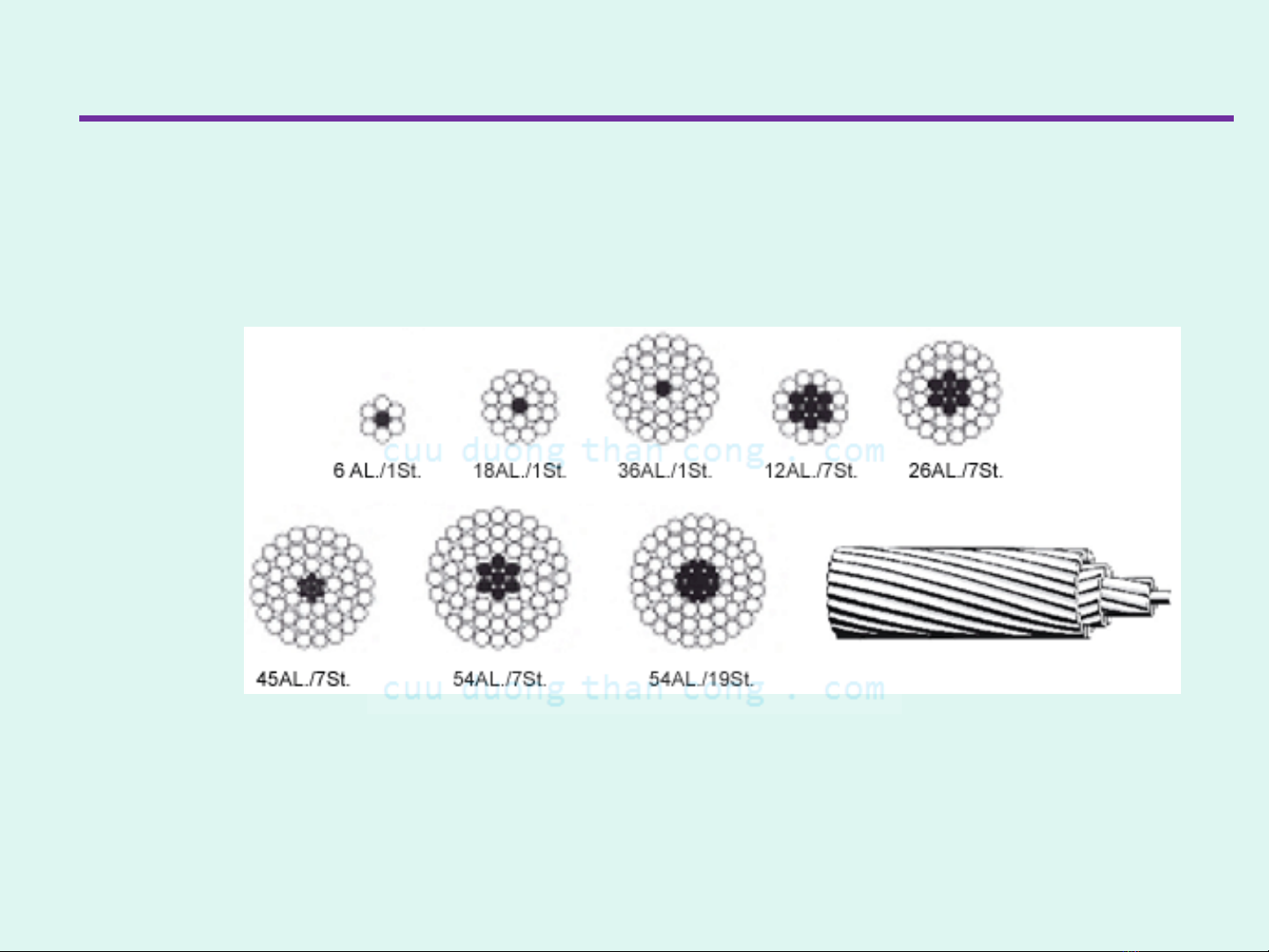

1.2 Điện trở
oCcloi dây dn
ACSR (Aluminium Conductor Steel Reinforced)
ACAR (Aluminium Conductor Alloy Reinforced)
AAAC (All Aluminium Alloy Conductor)
CuuDuongThanCong.com https://fb.com/tailieudientucntt
4/53

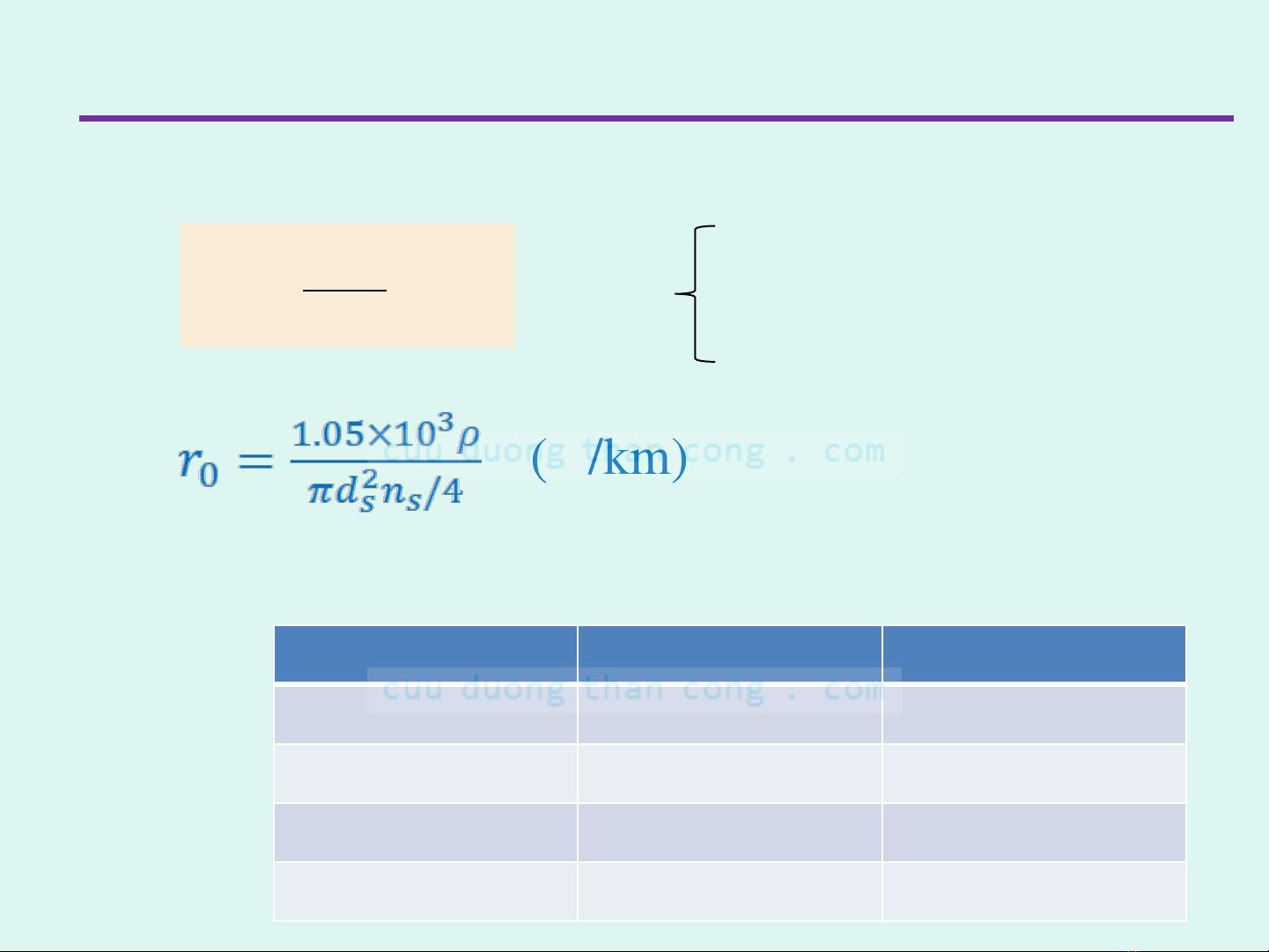

1.2 Điện trở
( )
DC
l
RA

Kim loại
(Ω.m)
a(1/ºC)
Đồng thường
1,72×10-8
0,00393
Đồng cứng
1,77×10-8
0,00382
Nhôm
2,83×10-8
0,00390
Thép
12-88×10-8
0,001-0,005
Ở 20ºC
-điện trở suất (Ω.m),
l-chiều dài (m),
A -tiết diện dây dẫn (m2)
(/km)
oĐiện trở DC
CuuDuongThanCong.com https://fb.com/tailieudientucntt
X
5/53

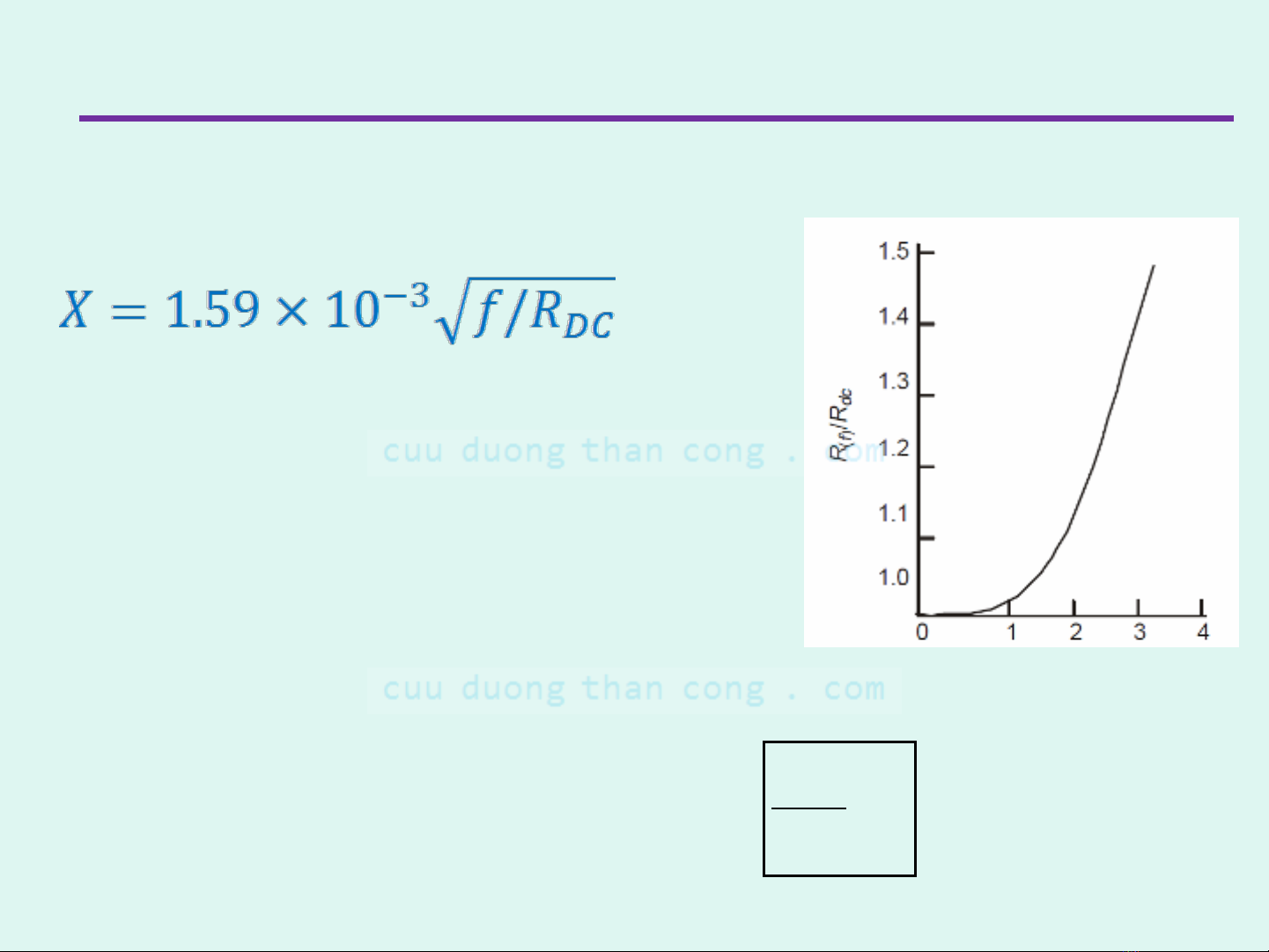

1.2 Điện trở
oĐiệntrơ AC
Hiệu ứng mặt ngoài của dây dẫn do tần số
Tỉ số điện trở hiệu dụng mặt ngoài
1
AC
DC
R
R
RDC điệntrơ DC trên 1 m chiềudi dây
Khi dòng điện xoay chiều đi qua dây dẫn, mật
độ dòng điện ở mặt ngoài sẽ cao hơn mật độ
dòng điện ở trung tâm dây dẫn.
