TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT TP.HCM KHOA ĐIỆN-ĐIỆN TỬ BIẾN TẦN MM 420 ĐỀ TÀI : GVHD : Nguyễn Thới SVTH : Nguyễn Hoàng Hiệp Nguyễn Hữu Phước
NỘI DUNG Giới thiệu 1 2 Nguyên lí Cấu tạo 3 Các thông số 4 Ứng dụng 5 4 Các từ viết tắt 6 4
1. GIỚI THIỆU

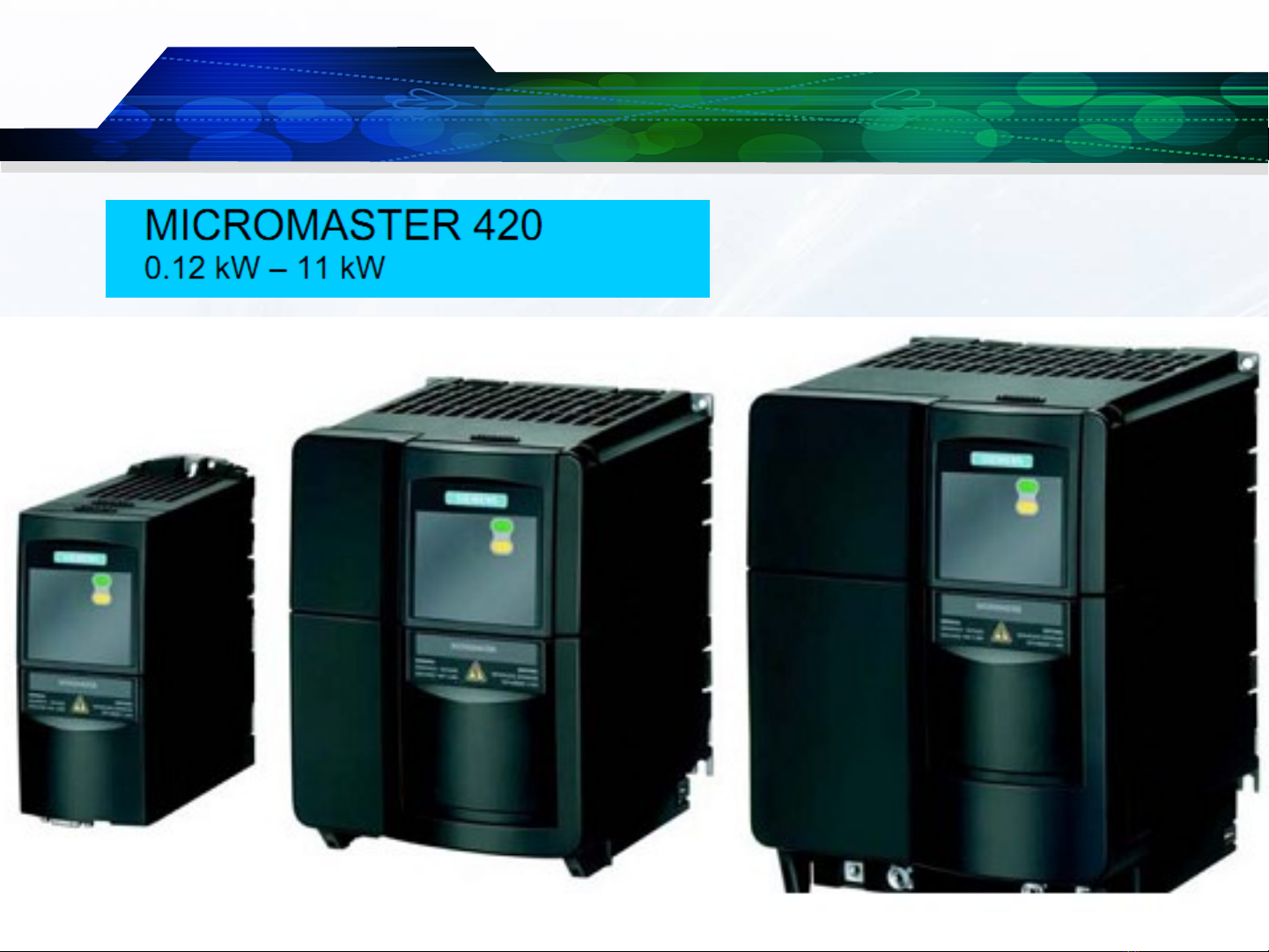

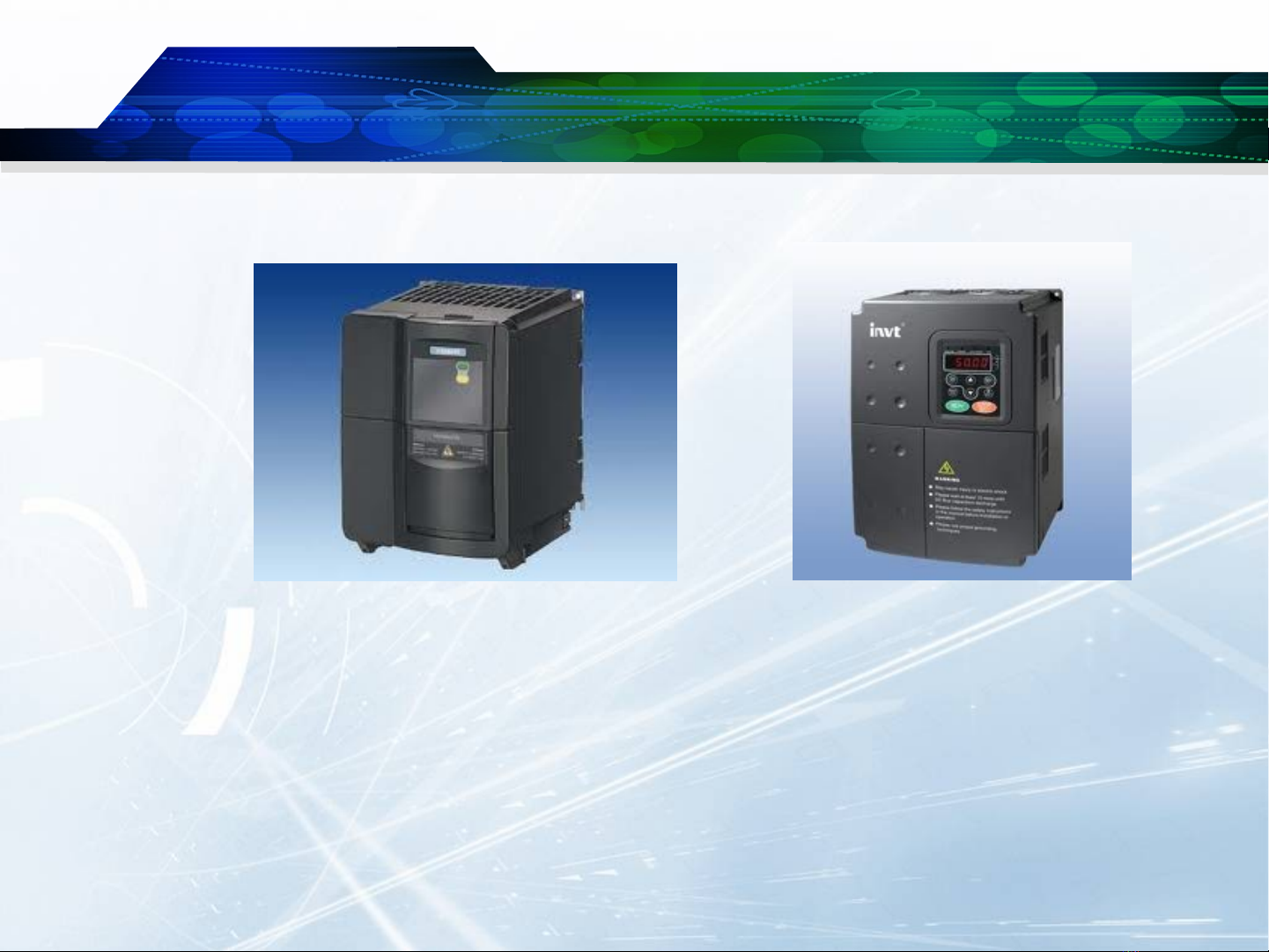

1. GIỚI THIỆU Biến tần là thiết bị biến đổi dòng điện xoay chiều ở tần số này thành dòng điện xoay chiều ở tần số khác có thể điều chỉnh.
1. GIỚI THIỆU  Điều chỉnh tốc độ động cơ dễ dàng.  Điều chỉnh tần số theo giá trị tốc độ đặt mong muốn.  Đơn giản về kết cấu, dễ sử dụng.  Tiết kiệm điện.  An toàn, tiện lợi và việc bảo dưỡng cũng ít hơn .  Nhược điểm là giá thành tương đối cao. Dieukhiendongco@gmail.com
2. NGUYÊN LÝ NGÕ RA TƯƠNG TỰ ( 0- 20mA) NGÕ RA RƠ L E 0 - 10V 0 - 24V 30VDC/5ACỔNG RS485 0 - 20mA 0 - 100mA TẢI THUẦN TRỞ 250VAC/2A NGUỒN ẢI CẢM T CUNG CẤP NGUỒN VÀO TƯƠNG TỰ
3 . C Ấ U T ẠO Kết nối :  Có thể tiếp cận với các đầu nối nguồn điện vào và các đầu nối của động cơ bằng cách tháo các phần vỏ máy phía trước.
3. CẤU TẠO  Tháo phần mặt trước vỏ máy. NGUỒN VÀO NGÕ RA DC NGÕ RA KẾT NỐI ĐỘNG CƠ
4. CÁC THÔNG SỐ ĐẦU RA TƯƠNG CỔNG RS485 TỰ ĐẦU VÀO ĐẦU RA CÁCH SỐ LY ĐẦU RA NGUỒN SỐ ĐẦU VÀO RA TƯƠNG TỰ
4. CÁC THÔNG SỐ ĐẢO TĂNG NÚT KHỞI CHIỀU GIÁ CHỨC ĐỘNG TRỊ NĂNG BIẾN TẦN GIẢM GIÁ TRỊ DỪNG BIẾN TẦN TRUY CẬP CHẠY NHẤP ĐỘNG THÔNG SỐ CƠ Dieukhiendongco@gmail.com
4. CÁC THÔNG SỐ Mức truy cập của người dùng:` 1 Cho phép truy cập tới những thông số. 2 Truy nhập đến các chức năng I/O. • Cài đặt thông số : 0 sẵn sàng 1 cài đặt nhanh •Tiêu chuẩn châu âu/bắc mỹ : 0 châu âu, f=50hz. 1,2 bắc mỹ, f=60hz • Công suất định mức Nếu P0100 = 0 hoặc 2( KW) Nếu P0100 = 1(HP). • Hệ số cosφ định mức 0 tự động tính toán. Dieukhiendongco@gmail.com
4. CÁC THÔNG SỐ • Tần số định mức Số đôi cực được tự động tình toán lại nếu thông số thay đổi.(P0310) • Tốc độ định mức động cơ (P0311) 0 giá trị tự nhiên tính toán • Chế độ làm mát động cơ (P0335) 0 làm mát tự nhiên : sử dụng trục gá quạt được gắn với động cơ. 1 làm mát cưỡng bức : sử dụng quạt làm mát cấp nguồn riêng. • Hệ số quá tải động cơ tương ứng với P0305 •Tần số nhỏ nhất : đặt tần số nhỏ nhất tại đó động cơ sẽ chạy mà không tính đến tần số đặt.Giá trị được cài đặt ở đây có tác dụng cho cả quay thuận và quay ngược.(P1080) •Tần số lớn nhấieukhiendongco@gmail.com D t : Ngược lại.
• Thời gian tăng tốc : là thời gian để động cơ tăng tốc từ điểm dừng đến điểm có tần số lớn nhất (P1082) đến điểm dừng khi không dùng cách tăng tốc có dạng đường cong. • Thời gian giảm tốc : là thời gian để động cơ giảm tốc từ điểm có tần số lớn nhất (P1082) đến điểm dừng khi không dùng cách giảm tốc có dạng đường cong. • OFF3 thời gian giảm tốc : xác định thời gian để động cơ giảm từ tần số lớn nhất xuống trạng thái dừng hẳn để thực hiện lệnh OFF3. • Kiểu điều khiển : 0 V/f kiểu tuyến tính 1 V/f FCC 2 V/f kiểu đường parabol 3 V/f kiểu có thể lập trình được Dieukhiendongco@gmail.com
4. CÁC THÔNG SỐ CHỌN NGUỒN LỆNH : • Chọn nguồn lệnh số : 0 Chế độ cài đặt lỗi khi xuất xưởng 1 BOP (bàn phím) 2 Đầu nối 4 USS trên đường truyền BOP 5 USS trên đường truyền COM 6 CB trên đường truyền COM Dieukhiendongco@gmail.com
4. CÁC THÔNG SỐ GIÁ TRỊ ĐIỂM ĐẶT TẦN SỐ : • Chọn giá trị đặt tần số 0 không có giá trị mặc định 1 Giá trị đặt MOP 2 Giá trị đặt tương tự 3 Tần số cố định 4 USS trên đường truyền BOP 5 USS trên đường truyền COM 6 CB trên đường truyền COM Dieukhiendongco@gmail.com
5. ỨNG DỤNG Dây chuyền cắt bao bì - túi nylon Dieukhiendongco@gmail.com
5. ỨNG DỤNG Băng tải Thang máy Điều khiển động cơ thang máy lên xuống, dừng tầng chính xác. Điều khiển động cơ đóng mở cửa mềm mại hơn với Encoder chỉnh định độ rộng cửa. Dieukhiendongco@gmail.com
6. CÁC TỪ VIẾT TẮT Advanced Operator Panel (AOP) : Bảng điều khiển nâng cao.  Flux Current Control (FCC) : Điều khiển dòng.  Basic Operator Panel (BOP) : Bảng điều khiển cơ bản.  Alternating Current (AC) : Điện áp xoay chiều.  Direct Current ( DC ) : Điện áp một chiều.  Insulated Gate Bipolar Transistor(IGBT) Dieukhiendongco@gmail.com
 Cảm ơn thầy và các bạn đã lắng nghe, theo dõi bài thuyết trình của nhóm Dieukhiendongco@gmail.com
