Môi trường hữu tuyến, môi trường vô tuyến. Tín hiệu tương tự , các giá trị luên tục theo thời gian Tín hiệu số, giữ ở một mức sau đó chuyển sang một mức khác. Liên kết trực tiếp đường truyền giữa hai thiết bị không có các thiết bị trung gian . Kết nối điểm: kết nối trực tiếp, chỉ có hai thiết bị dùng môi trường truyền

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Chương 2 Môi trường truyền

Chương 2: Môi trư ng truy n Bùi Văn Hi u E-mail: bvhieu@cse.hcmut.edu.vn B môn K thu t máy tính Khoa Khoa h c và K thu t máy tính Trư ng ñ i h c Bách Khoa Thành ph H Chí Minh
N i dung trình bày Khái ni m, thu t ng S sai khác tín hi u Kh năng kênh truy n Các môi trư ng truy n d n B môn K thu t máy tính Trang 2 Khoa Khoa h c và K thu t máy tính
N i dung trình bày Khái ni m, thu t ng S sai khác tín hi u Kh năng kênh truy n Các môi trư ng truy n d n B môn K thu t máy tính Trang 3 Khoa Khoa h c và K thu t máy tính
Môi trư ng Môi trư ng h u tuy n (guided medium) Môi trư ng vô tuy n (unguided medium ho c wireless) B môn K thu t máy tính Trang 4 Khoa Khoa h c và K thu t máy tính

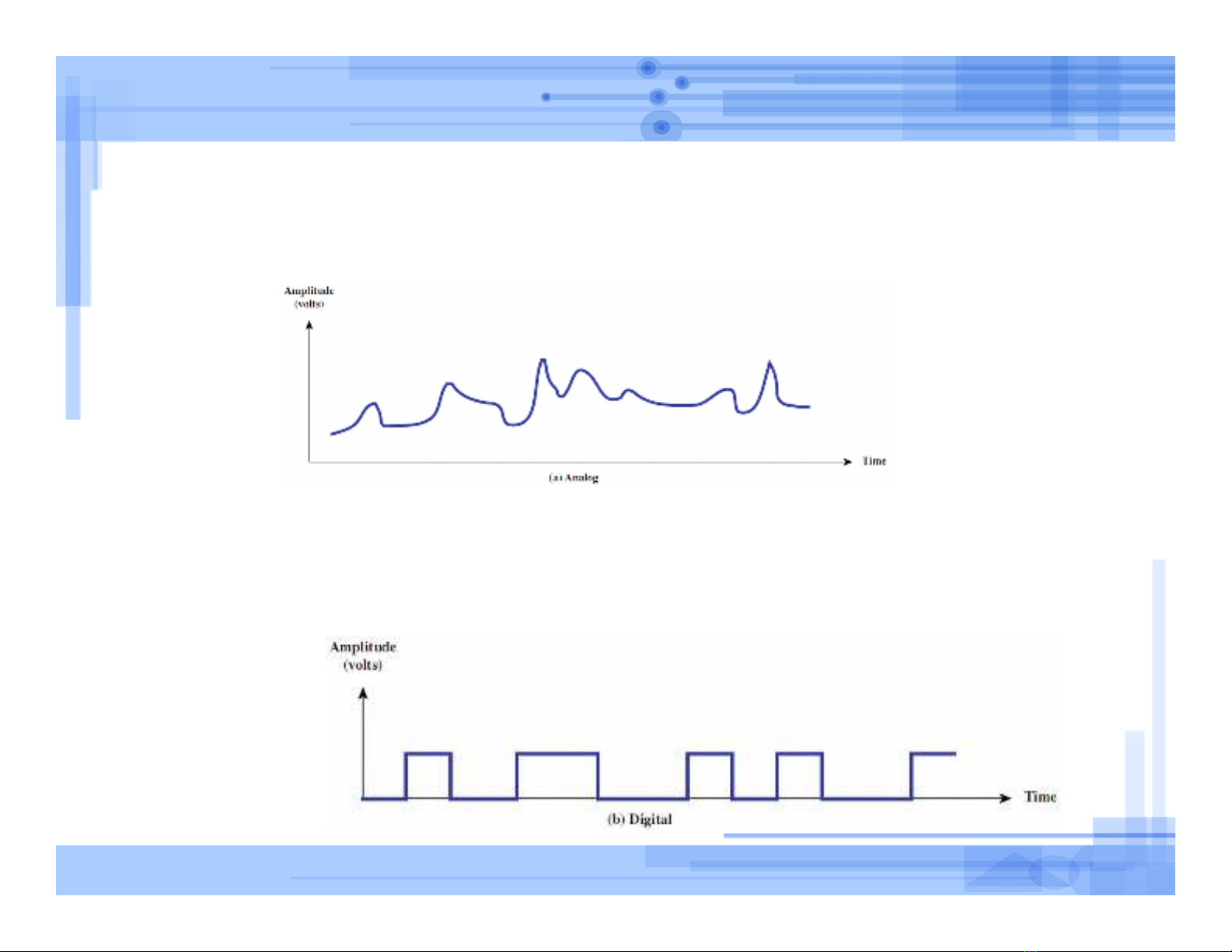

Tín hi u Tín hi u tương t (analog signal) Các giá tr liên t c theo th i gian Tín hi u s (digital signal) Gi m t m c sau ñó chuy n sang m t m c khác B môn K thu t máy tính Trang 5 Khoa Khoa h c và K thu t máy tính
Repeater và Amplifier Repeater Truy n tín hi u s Repeater Amplifier Truy n tín hi u tương t Amplifier B môn K thu t máy tính Trang 6 Khoa Khoa h c và K thu t máy tính
Phân lo i liên k t Liên k t tr c ti p (direct link) ðư ng truy n gi a hai thi t b không có các thi t b trung gian khác (ngoài repeater ho c amplifier) K t n i ñi m ñi m (point to point) K t n i tr c ti p Ch có hai thi t b dùng môi trư ng truy n K t n i nhi u ñi m (multi point) Nhi u thi t b chia s môi trư ng truy n B môn K thu t máy tính Trang 7 Khoa Khoa h c và K thu t máy tính
Ch ñ truy n ðơn gi n (simplex) D li u ch truy n m t chi u ðơn công (half duplex) D li u có th truy n hai chi u M i th i ñi m ch có th truy n m t chi u Song công (full duplex) D li u có th truy n cùng lúc c hai chi u B môn K thu t máy tính Trang 8 Khoa Khoa h c và K thu t máy tính
Tín hi u tu n hoàn L p l i theo th i gian Chu kì T T n s f=1/T B môn K thu t máy tính Trang 9 Khoa Khoa h c và K thu t máy tính
Tín hi u sin ð c trưng b i ba thành ph n Biên ñ (amplitude) T n s (frequency) Pha (phase) x(t) = Asin(2πft + φ) B môn K thu t máy tính Trang 10 Khoa Khoa h c và K thu t máy tính
M t s tín hi u sin x(t) = Asin(2πft + φ) B môn K thu t máy tính Trang 11 Khoa Khoa h c và K thu t máy tính
Khái ni m mi n t n s Bi u di n mi n t n s c a tín hi u sin x(t) = Asin(2πft + φ) Biên ñ A T ns f Bi u di n mi n t n s c a tín hi u x(t) = Asin(2πf1t) + Bsin(2πf2t) + … Biên ñ B A T ns f1 f2 B môn K thu t máy tính Trang 12 Khoa Khoa h c và K thu t máy tính
Khái ni m mi n t n s Giá tr mi n t n s c a tín hi u b t kì ? Phân tích Fourier Phân tích m t tín hi u b t kì thành t ng các tín hi u sin B môn K thu t máy tính Trang 13 Khoa Khoa h c và K thu t máy tính
Ph , băng thông Ph (spectrum) c a tín hi u Kho ng t n s ch a trong tín hi u Băng thông tuy t ñ i (absolute bandwidth) ð r ng ph (b ng hi u s t n s cao nh t và th p nh t c a tín hi u) M t s tín hi u có băng thông tuy t ñ i vô h n Băng thông hi u d ng (băng thông – bandwith) D i t n s h p ch a h u h t năng lư ng c a t/h Thành ph n DC (DC component) Thành ph n t n s b ng 0 B môn K thu t máy tính Trang 14 Khoa Khoa h c và K thu t máy tính
Quan h gi a băng thông và t c ñ d li u B t kì môi trư ng truy n nào ñ u có m t băng thông gi i h n T c ñ d li u t i ña b gi i h n b i băng thông B môn K thu t máy tính Trang 15 Khoa Khoa h c và K thu t máy tính
N i dung trình bày Khái ni m, thu t ng S sai khác tín hi u Kh năng kênh truy n Các môi trư ng truy n d n B môn K thu t máy tính Trang 16 Khoa Khoa h c và K thu t máy tính
S sai khác tín hi u (impairments) Tín hi u nh n ñư c khác v i tín hi u truy n nh hư ng Truy n d n tương t : suy gi m ch t lư ng tín hi u Truy n d n s : l i trên bit Nguyên nhân Suy gi m tín hi u (attenuation) Méo tr lan truy n (delay distortion) Nhi u (noise B môn K thu t máy tính Trang 17 Khoa Khoa h c và K thu t máy tính
Suy gi m tín hi u (attenuation) Cư ng ñ (biên ñ ) c a tín hi u b suy gi m theo kho ng cách Tùy thu c vào môi trư ng truy n d n Là m t hàm tăng theo t n s Là hàm ph c t p ñ i v i môi trư ng vô hư ng B môn K thu t máy tính Trang 18 Khoa Khoa h c và K thu t máy tính
Suy gi m tín hi u (tt) Cư ng ñ suy gi m theo hàm logarit Công th c Attenuation = 10 log10(P1/P2) (dB) P1 công su t nơi phát (watts) P2 công su t nơi nh n(watts) Attenuation = -20log10(V1/V2) V1 ñi n áp nơi phát (V) V2 ñi n áp nơi nh n (V) ð l i/ñ hao h t c a các t ng n i ti p có th ñư c tính b ng phép toán c ng tr B môn K thu t máy tính Trang 19 Khoa Khoa h c và K thu t máy tính
Méo tr truy n lan V n t c lan truy n tín hi u thay ñ i theo t n s V n t c cao nh t g n t n s trung tâm Các thành ph n t n s khác nhau s ñ n ñích các th i ñi m khác nhau K t qu là s d ch pha gi a các t n s khác nhau B môn K thu t máy tính Trang 20 Khoa Khoa h c và K thu t máy tính
