CHƯƠNG TRÌNH ĐÀO TẠO SỬA CHỮA MODEM ADSL Đơn vị chủ trì: Công ty Điện toán - Truyền số liệu VDC Đơn vị thực hiện: Công ty cổ phần thương mại tổng hợp An Việt Địa chỉ: 58 Dương Quảng Hàm – Cầu giấy – Hà nội Giáo viên tham gia đào tạo: 1. TS Trần Mạnh Thắng 2. ThS Đỗ Doanh Điện 3. ThS Nguyễn Kiều Hưng 4. KS Nguyễn Văn Khoa 5. KS Trịnh Đức Mạnh 6. KS Nguyễn Thanh Tùng
Sửa chữa Modem ADSL • Thời gian: 02 ngày (4 Buổi = 16 tiết) • Đối tượng: Nhân viên kỹ thuật Điện tử sửa chữa thiết bị đầu cuối • Mục tiêu khóa học : - Hiểu rõ mô hình và nguyên lý hoạt động cơ bản của Modem ADSL thông dụng như: TP link, huawei, D-link, .... - Các loại Adapter (Nguồn) cho Modem - Thiết bị quang: Modem FTTH CPE Drayteck, Huawei, Zte - Biết cách sửa chữa khắc phục sự cố thiết bị đầu cuối. • Nôi dung chính của chương trình đào tạo: - Hướng dẫn sử dụng bộ dụng cụ sửa chữa + Các loại mỏ hàn + Các loại đồng hồ + Máy nạp ROM… - Hướng dẫn tháo lắp mô đem ADSL - Hướng dẫn sửa chữa mô đem ADSL + Nguyên lý hoạt động + Phân tích các khối chức năng + Sửa chữa Mô đem TP-Link: TD-8817 + Sửa chữa Mô đem HTSV V5P1
I. Hướng dẫn sử dụng bộ dụng cụ sửa chữa mô đem ADSL 1.Các dụng cụ cần thiết để phục vụ sửa chữa: - Mỏ hàn khò, mỏ hàn dao - Mỏ hàn xung - Máy nạp ROM - Đồng hồ vạn năng VOM - Đồng hồ số - Tô-vít các loại - Phanh kẹp,kéo, băng dính, thiếc,..

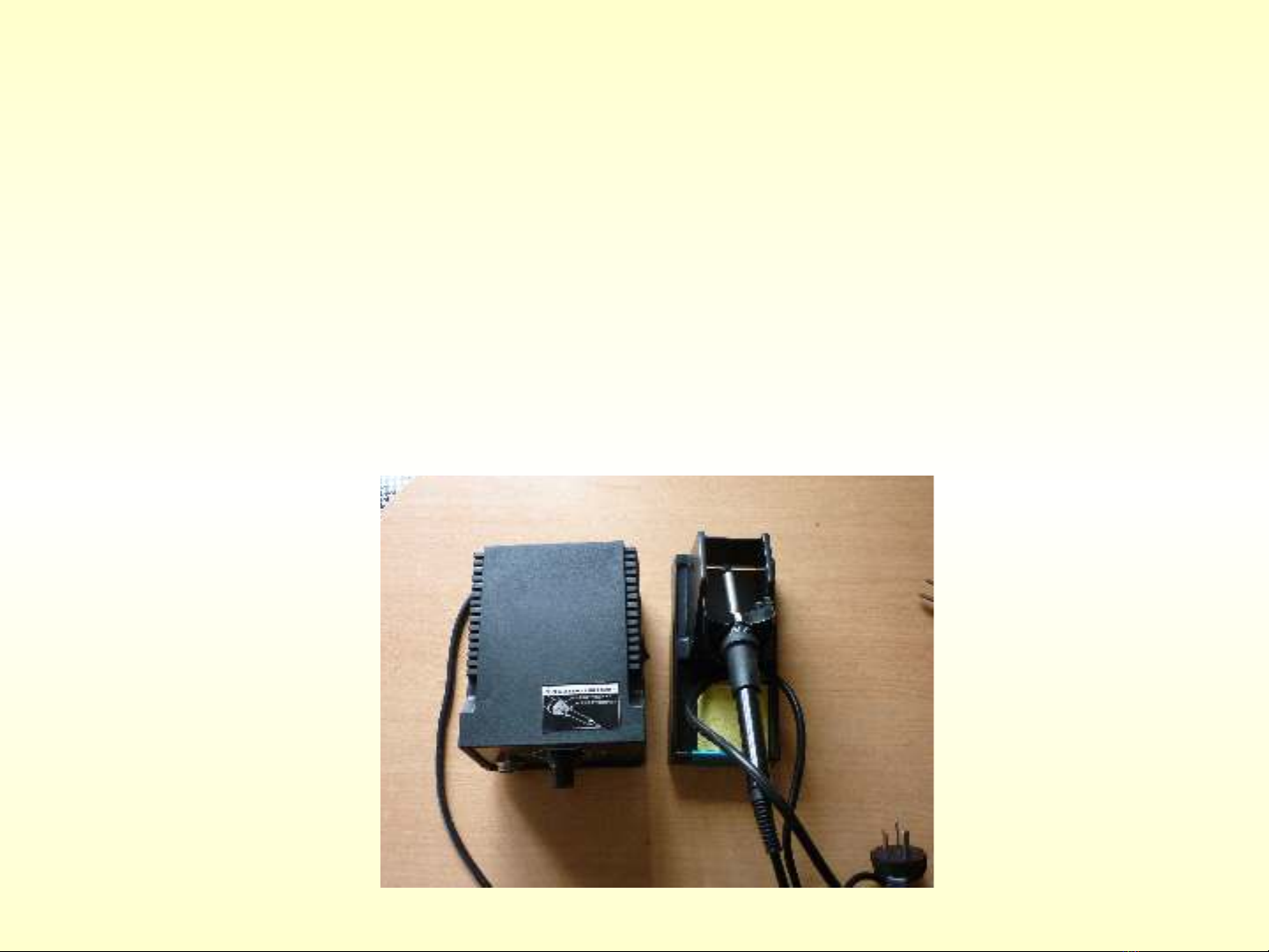

1.Mỏ hàn khò, mỏ hàn dao, mỏ hàn xung - Mỏ hàn dao, dùng để hàn các IC dán, IC có công nghệ trường. Thông thường chọn ATTEN 936b. - Chọn mua dao hàn loại tốt. - Khi hàn IC ta phải điều chỉnh nhiệt độ khoảng 300-400. - Đính hai chân để cố định chính xác IC sau đó mới tiếp tục hàn các chân còn lại - Khi gỡ, tháo IC phải dùng mỡ hàn tráng đều trên IC sau đó mới gỡ.

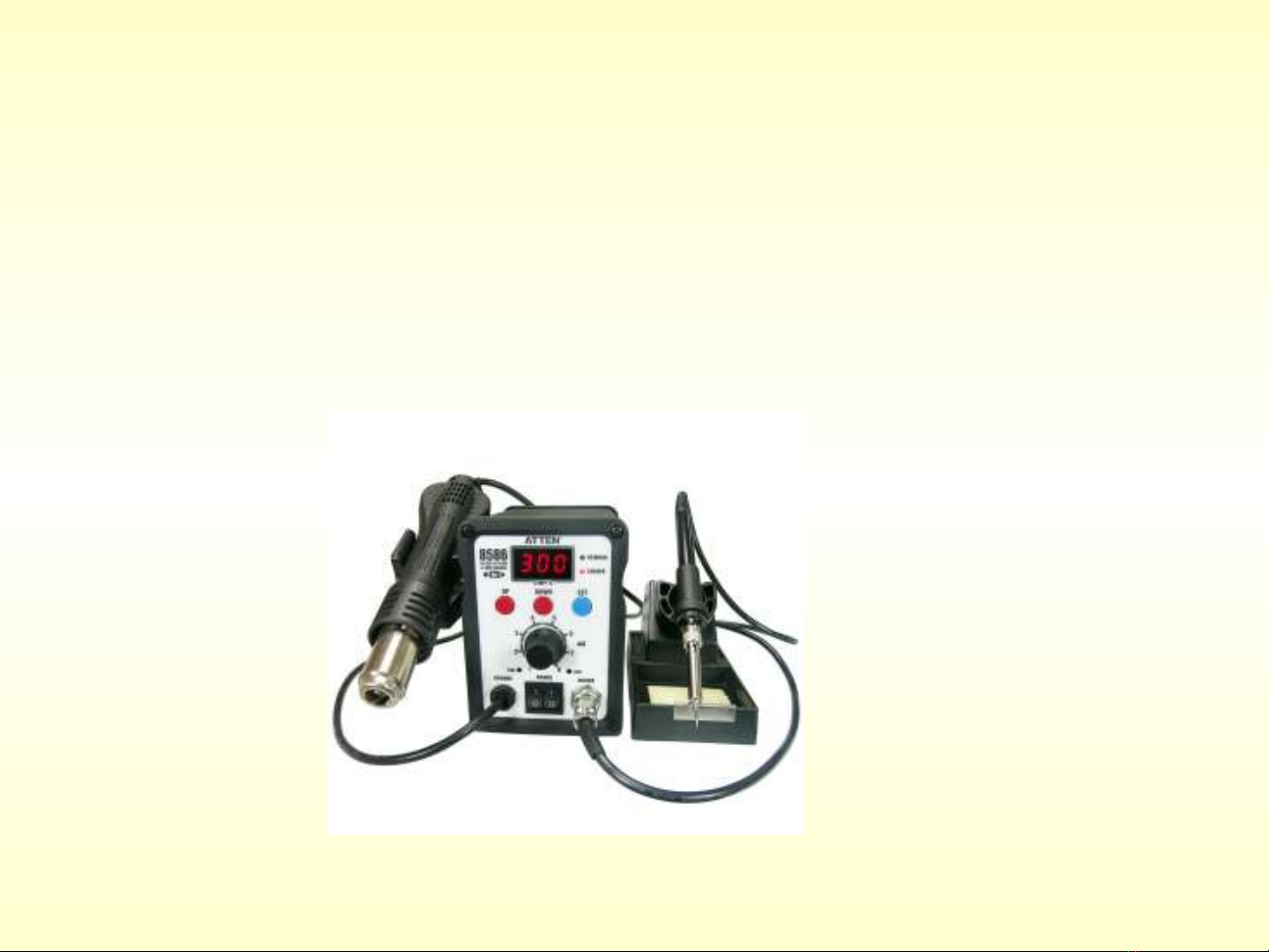

1.Mỏ hàn khò, mỏ hàn dao, mỏ hàn xung - Dùng hàn ATTEN 8586. - Khò đều trên IC tránh khò điểm. - Kết hợp dùng mỡ hàn tráng hết toàn bộ IC và dùng phanh kẹp IC để cố định cũng như gỡ IC.
2. Máy nạp ROM - Có nhiều loại máy nạp ROM - Phần mềm nạp - Tìm file.bin chứa mã chương trình để nạp vào chip ROM. File.bin này ta sẽ tìm thấy trên các trang Web của các hãng sản xuất. Tìm đúng tên chip ROM và download về. - Chuẩn bị chíp ROM - Tiến hành nạp
3. Các dụng cụ khác - Thực hành thành thạo việc sử dụng đồng hồ vạn năng và đồng hồ số. - Các bài đo về điện trở, đo thông mạch, đo đi ốt, đo cuộn dây - Ngoài ra sử dụng được Ô xi lô để đo tín hiệu đầu vào và đầu ra của mô đem
3. Các dụng cụ khác - Thực hành thành thạo việc sử dụng đồng hồ vạn năng và đồng hồ số. - Các bài đo về điện trở, đo thông mạch, đo đi ốt, đo cuộn dây - Ngoài ra sử dụng được Ô xi lô để đo tín hiệu đầu vào và đầu ra của mô đem
II. Phương pháp tháo lắp mô đem ADSL 1.Các chú ý an toàn khi tháo lắp - Rút rắc cắm adapter khỏi modem trước khi tiến hành tháo lắp mô-đem để sửa chữa. - Chuẩn bị bàn tháo lắp, hoặc nơi tháo lắp phải sạch sẽ, tránh có các mạt sắt, cát bụi bẩn, các linh kiện vương vãi, các chân linh kiện khi cắt còn để tránh sự chạm chập cũng như làm xước vỏ hộp mô-đem. - Tư thế thoải mái.
2. Các dụng cụ cần thiết khi tháo lắp + Tô vít các loại, hai cạnh, bốn cạnh, hộp đầu đa năng… - Chuẩn bị sẵn bộ tô-vít nhiều đầu. - Có nam châm tốt + Phanh kẹp - Phanh kẹp dùng để kẹp, gắp, giữ linh kiện khi gỡ cũng như gắn linh kiện - Dùng để mở các lẫy trên vỏ mô-đem khi tháo lắp. + Kéo, băng dính hai mặt - Dùng để gắn lại các chân nhựa vào mô-đem. Khi ta tháo, phải cậy các núm nhựa trên mô-đem, nên khi lắp lại ta phải gắn lại.
3. Các bước tháo lắp: Bước 1: Quan sát mô đem xem cách tháo lắp ra sao
3. Các bước tháo lắp: Bước 2: Xác định các điểm bắt vít, thông thường chúng thường được giấu dưới núm nhựa chân đế, niêm phong..
3. Các bước tháo lắp: Bước 3: Tháo các vít
3. Các bước tháo lắp: Bước 4: Xác định các lẫy giữ Bước 5: Phần lắp tương tự như phần tháo nhưng theo quy trình ngược lại, chú ý đính lại các núm cao su khi ta cậy, gỡ ra
III. Hướng dẫn sửa chữa mô đem ADSL 1. Giới thiệu chung 1. Chức năng: Modem ADSL được sử dụng trong hệ thống truyền số liệu kết nối Internet qua đường dây thuê bao điện thoại bằng công nghệ ADSL. 2. Cấu tạo a) Mặt trước LINK DATA ACT POWER Hình: Cấu tạo mặt trước của Modem ADSL Chức năng chỉ thị của các đèn như sau: LINK: Chỉ thị trạng thái kết nối với đường truyền DATA: Chỉ thị trạng thái truyền và nhận dữ liệu ACT: Chỉ thị trạng thái hoạt động của Modem và cáp nối với máy tính. POWER: Đèn báo nguồn
b) Mặt sau OFF POWER RESET ON LINE PC/HUB - Mặt sau của modem bao gồm các giao diện kết nối, giắc cắm, công tắc nguồn và núm ấn khởi động lại modem. - Các giao diện bao gồm giắc cắm RJ11 để nối với bộ tách, ra đường dây thuê bao; cổng RJ45 để nối với máy tính hoặc Hub; cổng USB để nối với máy tính. Tùy vào loại modem và nhà sản xuất có thể có đồng thời 1 cổng USB và 1 (hoặc 4) cổng RJ45.
3. Bộ tách - Bộ tách tín hiệu trong hệ thống ADSL được cấu tạo bởi các bộ lọc như dưới. - Chức năng tách tín hiệu thoại và tín hiệu số liệu truyền trên hai giải thông khác nhau của dải tần đôi dây cáp xoắn, cho phép truyền đồng thời hai dịch vụ thoại và truyền số liệu. Các giao diện nối đến đường dây, máy điện thoại và Modem ADSL đều được sử dụng chuẩn RJ11 như hình. KÕt nèi ®êng d© y KÕt nèi Modem KÕt nèi ®iÖn tho¹i Giao diÖn RJ 11 Giao diÖn RJ 11 Hình. Cấu tạo ngoài của bộ tách của hệ thống ADSL
2. Phân tích sơ đồ khối - Sơ đồ khối mô đem ADSL
2. Phân tích sơ đồ khối - Sơ đồ chức năng của mô đem ADSL
2. Phân tích sơ đồ khối - Phân tích sơ đồ khối và các khối chức năng: + CPU: Thực thi những chỉ dẫn trong hệ điều hành. Nhiệm vụ: •Khởi tạo hệ thống, là trung tâm kết nối các IC chức năng trong mạch •Các chức năng điều kiển, phối hợp cổng, giao tiếp. + Ram: - Lưu trữ. - Duy trì các gói tin trong hàng đợi. - Cung cấp bộ nhớ tạm cho tập tin cấu hình của Modem khi Modem được mở, - Mất tất cả thông tin khi mất điện. + Rom: Chứa đựng trình điều khiển các thiết bị phần cứng có trong thiết bị. - Rom: có 2 phần: + Cứng: IC Rom; + Phần mềm: Nạp trong Rom. - Rom lưu trữ chương trình khởi động.
