SỞ GD&ĐT ĐIỆN BIÊN
TRƯỜNG THCS-THPT QUÀI TỞ ĐỀ KIỂM TRA GIỮA HỌC KỲ II
MÔN: CÔNG NGHỆ LỚP 10
NĂM HỌC 2022 - 2023
Thời gian làm bài : 45 Phút; (Đề có 31 câu)
ĐỀ CHÍNH THỨC
(Đề có 3 trang)
Họ tên : ............................................................... Lớp : ...................
Mã đề 101
I PHẦN TRẮC NGHIỆM(7Đ).
Câu 1: Trên bản vẽ chi tiết, các yêu cầu kĩ thuật:
A. Thể hiện độ lớn các bộ phận của chi tiết máy
B. Gồm các nội dung quản lí bản vẽ, quản lí sản phẩm
C. Thể hiện hình dạng chi tiết máy
D. Gồm các kí hiệu về độ nhám bề mặt, dung sai, các chỉ dẫn về gia công, xử lí bề mặt.
Câu 2: Bước 4 của quy trình lập bản vẽ chi tiết là:
A. Ghi kích thước, các yêu cầu kĩ thuật và nội dung khung tên.
B. Chọn phương án biểu diễn
C. Tìm hiểu công dụng, yêu cầu kĩ thuật của chi tiết.
D. Vẽ các hình biểu diễn
Câu 3: Quá trình thiết kế một công trình có mấy loại bản vẽ?
A. 3 B. 4 C. 1 D. 2
Câu 4: Bước 2 của quy trình lập bản vẽ chi tiết là:
A. Tìm hiểu công dụng, yêu cầu kĩ thuật của chi tiết.
B. Vẽ các hình biểu diễn
C. Ghi kích thước, các yêu cầu kĩ thuật và nội dung khung tên.
D. Chọn phương án biểu diễn
Câu 5: Đối với ren nhìn thấy, đường chân ren vẽ bằng nét gì?
A. Nét đứt mảnh B. Nét liền đậm
C. Nét liền mảnh D. Nét gạch chấm mảnh.
Câu 6: Ren ngoài có tên gọi khác là gì?
A. Ren trục B. Cả A và B đều đúng
C. Ren lỗ D. Cả A và B đều sai
Câu 7: Trên bản vẽ chi tiết, hình biểu diễn:
A. Thể hiện hình dạng chi tiết máy
B. Thể hiện độ lớn các bộ phận của chi tiết máy
C. Gồm các kí hiệu về độ nhám bề mặt, dung sai, các chỉ dẫn về gia công, xử lí bề mặt.
D. Gồm các nội dung quản lí bản vẽ, quản lí sản phẩm
Câu 8: . Bản vẽ xây dựng như:
A. Nhà công nghiệp B. Cả 3 đáp án trên
C. Nhà dân dụng D. Công trình thủy lợi
Câu 9: Lập bản vẽ bằng máy tính có mấy ưu điểm?
A. 1 B. 3 C. 2 D. 4.
Câu 10: Bản vẽ thiết kế phương án:
A. Trình bày cách tổ chức, xây dựng công trình.
B. Gồm các bản vẽ thể hiện ý tưởng của người thiết kế.
C. Gồm các bản vẽ thể hiện toàn bộ công trình và của các bộ phận trong công trình, thể
hiện cấu tạo kiến trúc, vật liệu, … tạo thành công trình đó.
D. Cả 3 đáp án trên
Câu 11: Ngôi nhà có mấy hình biểu diễn chính?
Trang 1/3 - Mã đề 101
A. 4 B. 1 C. 3 D. 2
Câu 12: Đối với ren nhìn thấy, vòng chân ren vẽ bằng nét gì?
A. Nét gạch chấm mảnh B. Nét đứt mảnh
C. Nét liền đậm D. Nét liền mảnh
Câu 13: Giao diện của phần mềm AutoCAD gồm mấy phần?
A. 2 B. 3 C. 1 D. 4
Câu 14: Kí hiệu của ren vuông là:
A. M B. Cả 3 đáp án trên.
C. Tr D. Sq
Câu 15: Trên bản vẽ lắp, hình biểu diễn:
A. Gồm các nội dung quản lí bản vẽ, quản lí sản phẩm.
B. Gồm kích thước chung và kích thước lắp giữa các chi tiết.
C. Gồm thông tin tên các chi tiết, số lượng và vật liệu chế tạo
D. Thể hiện hình dạng và vị trí của chi tiết trong sản phẩm
Câu 16: Bước 2 của quy trình lập bản vẽ bằng máy tính là:
A. Tạo bản vẽ mới
B. Phân tích bản vẽ và tiến hành vẽ
C. Khởi động phần mềm
D. Thiết lập các thông số ban đầu
Câu 17: Có mấy loại ren?
A. 2 B. 4 C. 1 D. 3
Câu 18: Hình cắt là gì?
A. Là hình cắt bằng với các mặt phẳng cắt tưởng tượng nằm ngang đi qua cửa sổ.
B. Là hình cắt thu được khi dùng mặt phẳng cắt tưởng tượng thẳng đứng cắt qua không
gian trống của ngôi nhà.
C. Cả 3 đáp án trên
D. Là hình chiếu vuông góc của ngôi nhà lên mặt phẳng thẳng đứng để thể hiện hình dáng
kiến trúc bên ngoài ngôi nhà.
Câu 19: Trên bản vẽ lắp, bảng kê:
A. Gồm thông tin tên các chi tiết, số lượng và vật liệu chế tạo
B. Gồm các nội dung quản lí bản vẽ, quản lí sản phẩm.
C. Gồm kích thước chung và kích thước lắp giữa các chi tiết.
D. Thể hiện hình dạng và vị trí của chi tiết trong sản phẩm
Câu 20: Lập bản vẽ chi tiết gồm mấy bước?
A. 4 B. 2 C. 3 D. 1
Câu 21: Bản vẽ chi tiết cho biết:
A. Hình biểu diễn B. Khung tên
C. Cả 3 đáp án trên D. Yêu cầu kĩ thuật
Câu 22: Đối với ren nhìn thấy, đường đỉnh ren vẽ bằng nét gì?
A. Nét đứt mảnh B. Nét liền mảnh
C. Nét liền đậm D. Nét gạch chấm mảnh
Câu 23: Bản vẽ kĩ thuật thi công:
A. Cả 3 đáp án trên
B. Gồm các bản vẽ thể hiện toàn bộ công trình và của các bộ phận trong công trình, thể
hiện cấu tạo kiến trúc, vật liệu, … tạo thành công trình đó.
C. Gồm các bản vẽ thể hiện ý tưởng của người thiết kế.
D. Trình bày cách tổ chức, xây dựng công trình.
Câu 24: Mặt bằng là gì?
Trang 2/3 - Mã đề 101
A. Là hình cắt thu được khi dùng mặt phẳng cắt tưởng tượng thẳng đứng cắt qua không
gian trống của ngôi nhà.
B. Là hình chiếu vuông góc của ngôi nhà lên mặt phẳng thẳng đứng để thể hiện hình dáng
kiến trúc bên ngoài ngôi nhà.
C. Cả 3 đáp án trên
D. Là hình cắt bằng với các mặt phẳng cắt tưởng tượng nằm ngang đi qua cửa sổ.
Câu 25: Quy trình lập bản vẽ bằng máy tính gồm mấy bước?
A. 7 B. 5 C. 1 D. 3
Câu 26: Trong giao diện của phần mềm AutoCAD, dòng lệnh là:
A. Vùng không gian lớn nhất ở trung tâm màn hình
B. Nằm bên dưới vùng đồ họa
C. Nằm ngay bên dưới thực đơn
D. Hàng chữ nằm trên cùng
E. Cả 3 đáp án trên.
Câu 27: . Bước 4 của quy trình lập bản vẽ bằng máy tính là:
A. Phân tích bản vẽ và tiến hành vẽ
B. Khởi động phần mềm
C. Tạo bản vẽ mới
D. Thiết lập các thông số ban đầu
Câu 28: Trong giao diện của phần mềm AutoCAD, thanh công cụ là:
A. Vùng không gian lớn nhất ở trung tâm màn hình
B. Nằm bên dưới vùng đồ họa.
C. Hàng chữ nằm trên cùng
D. Nằm ngay bên dưới thực đơn
II. PHẦN TỰ LUẬN(3Đ).
Câu 29: Cách đọc bản vẽ lắp

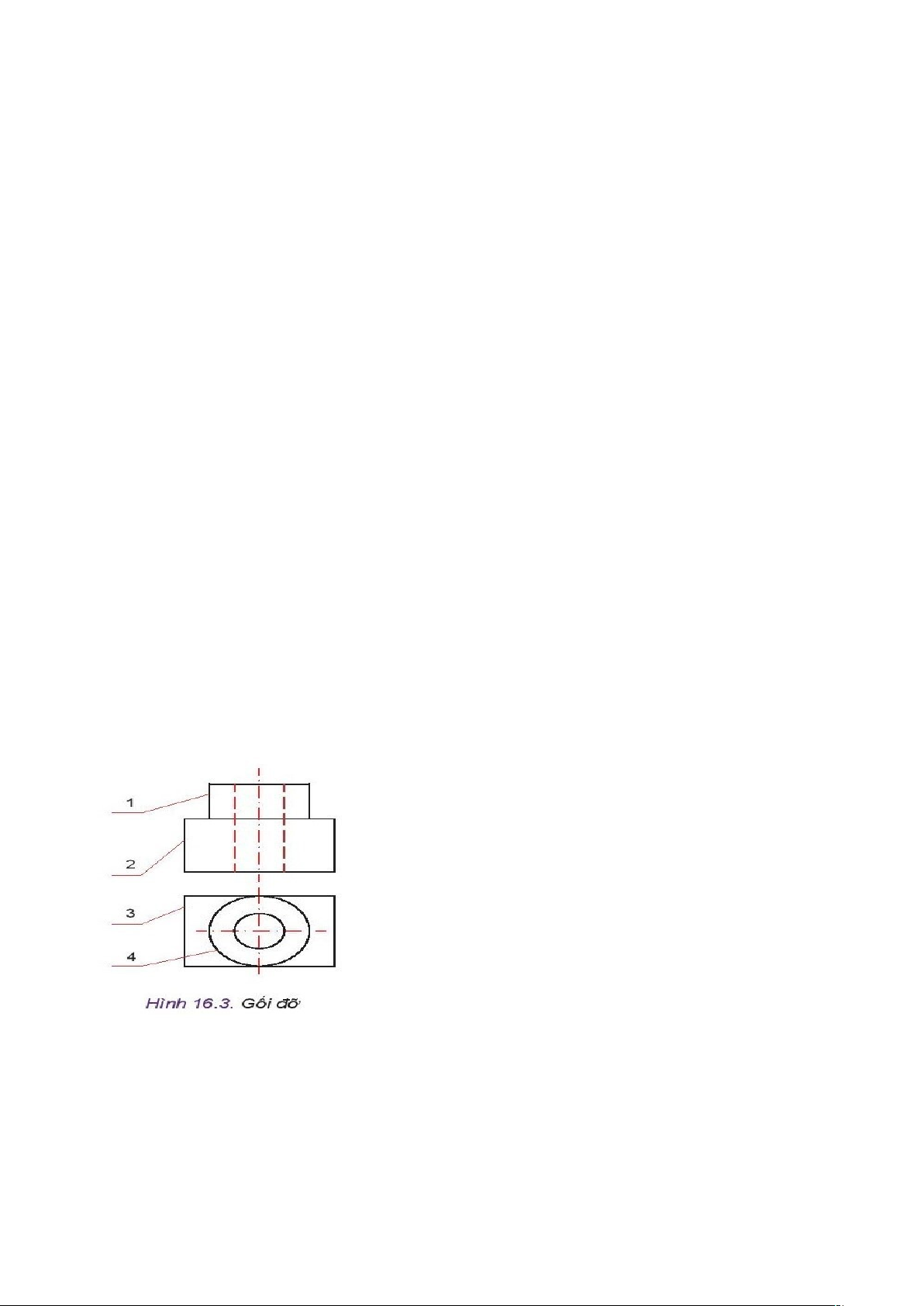

Câu 30: Hãy quan sát Hình 16.3 và cho biết, em sẽ sử dụng các lệnh 2D nào trong Bảng
16.1 để vẽ được các đường từ 1 đến 4
Câu 31: Em hãy sưu tầm hướng dẫn sử dụng của một trong những thiết bị trong gia
đình như nồi cơm điện, quạt điện, máy bơm nước và tìm hiểu xem thiết bị đó giồm
những chi tiết nào, có công dụng gì, tháo lắp thiết bị đó như thế nào?
------ HẾT ------
Trang 3/3 - Mã đề 101
