TRƢỜNG CĐ KT CAO THẮNG ĐỀ THI HK3 LỚP CĐ CĐT 16A, B, S
KHOA CƠ KHÍ MÔN VI XỬ LÝ
BM CƠ ĐIỆN TỬ THỜI GIAN 75 PHÚT
ĐỀ 1 ĐỀ THI CÓ 1 TRANG
ĐỀ 1: Sinh viên chỉ được sử dụng giáo trình
Câu 1: (5đ)

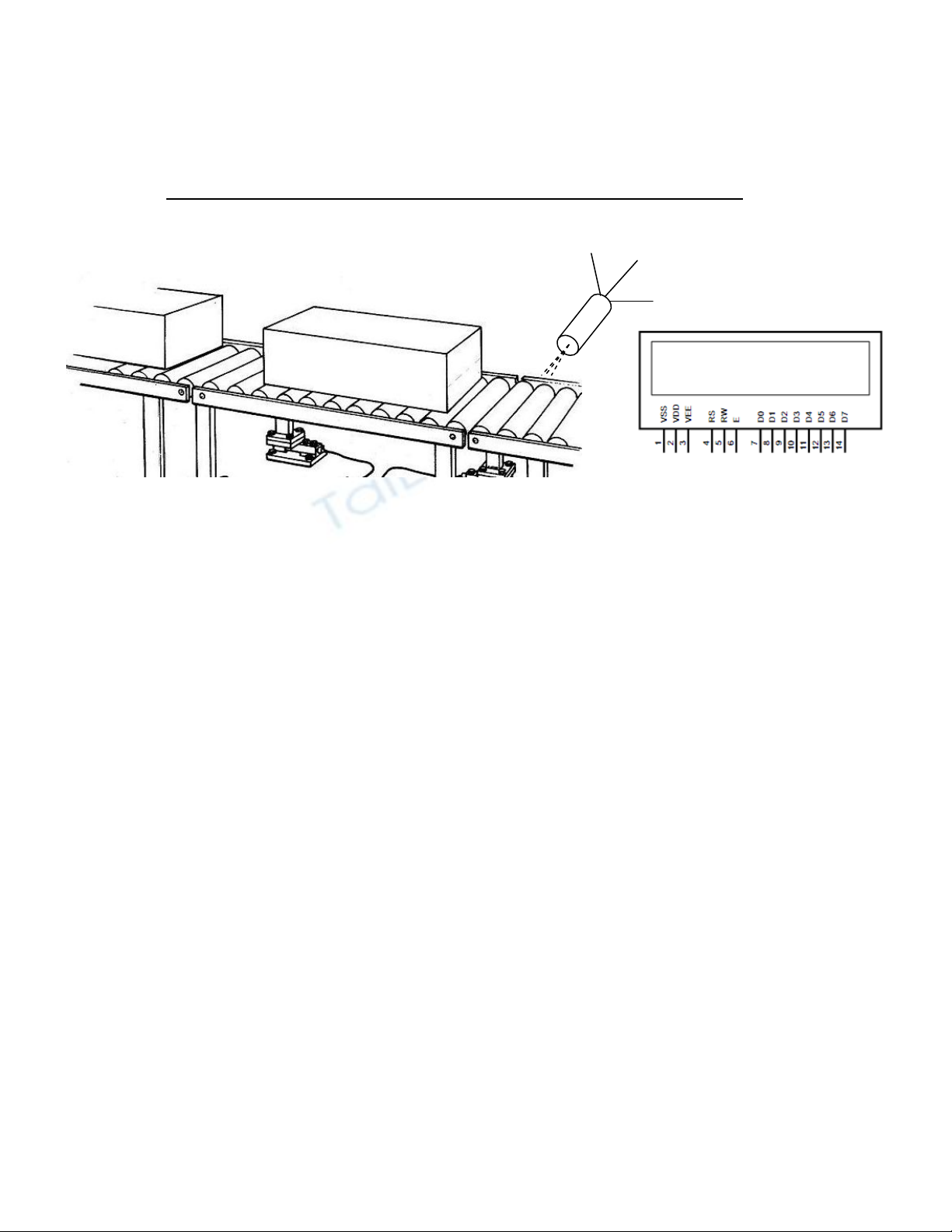

Cho băng tải vận chuyển nhƣ hình:
Cảm biến phát hiện sản phẩm đƣợc kết nối với chân T0CKI (cảm biến lên mức 1 khi có sản phẩm)
LCD 16x2 đƣợc kết nối với PIC để hiện thị số sản phẩm (số sản phẩm <=255).
Yêu cầu:
a) Vẽ sơ đồ nguyên lý kết nối các thiết bị với VĐK PIC16F887. [1]
b) Viết chƣơng hiển thị số sản phẩm đếm đƣợc lên LCD16x2. [3,4,5]
Câu 2: (5đ)
Tạo xung có Ton = 240ms và Toff = 30ms trên chân RD3.
Yêu cầu:
a) Tính toán định thời bằng Timer1. [2,3]
b) Viết chƣơng trình tạo xung nhƣ trên. [4,5]
--------------------HẾT--------------------
BM Cơ điện tử Ngày 25 tháng 12 năm 2017
GV ra đề thi
Nguyễn Ngọc Thông Nguyễn Ngọc Thông
Cảm biến
5V
GND
Out
LCD 16x2
Sản phẩm
Đáp án đề 1

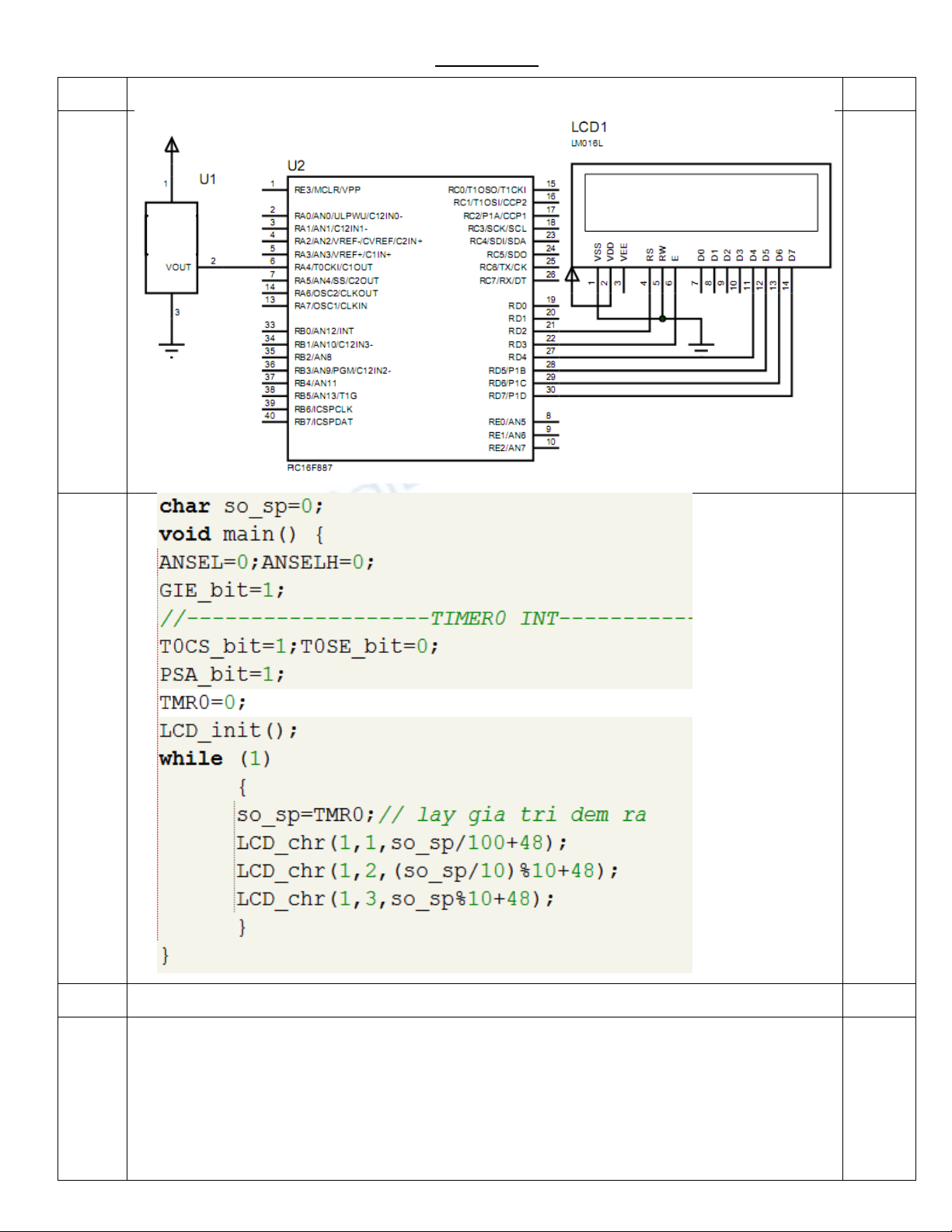

Câu 1
Nội dung

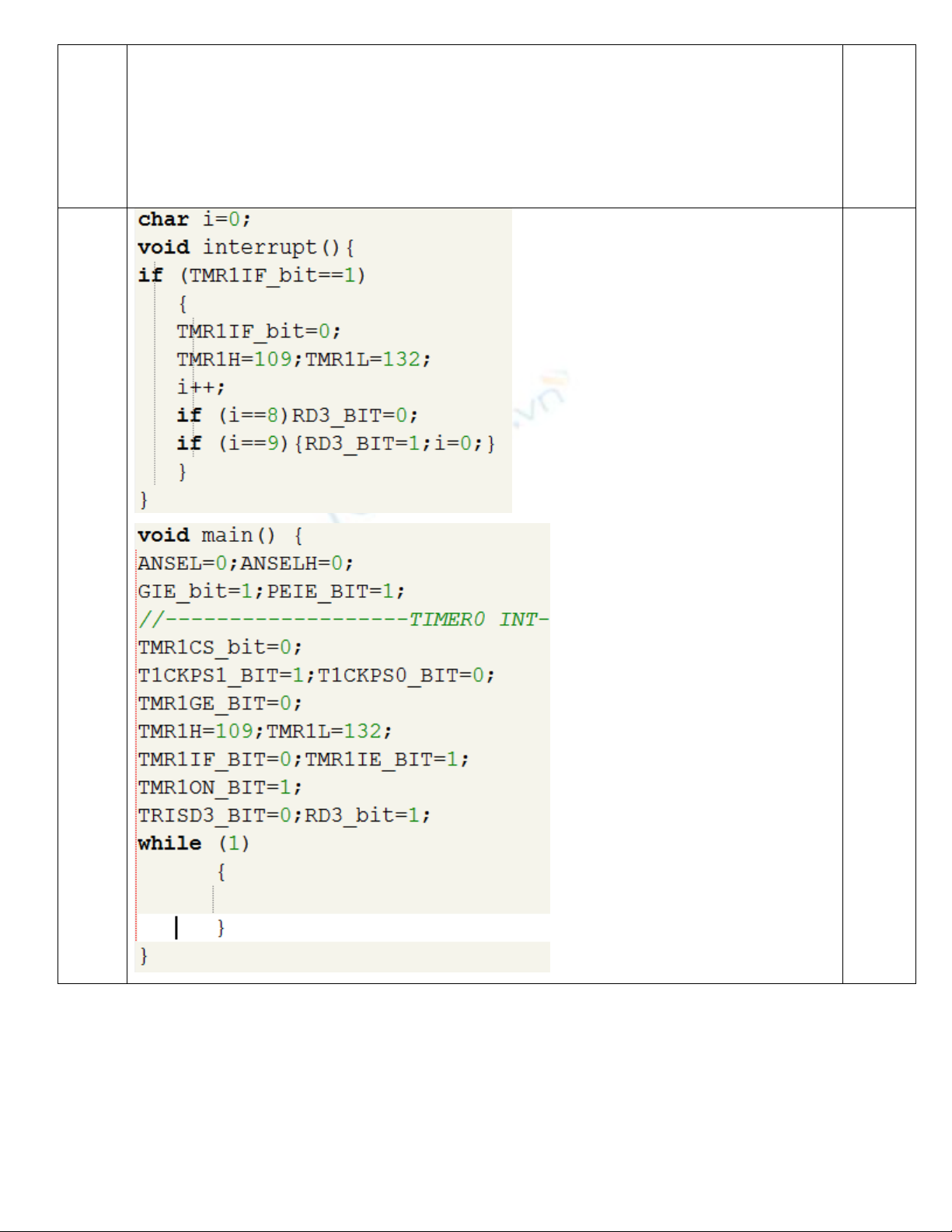

Câu 2
Nội dung
Tc = 1/(Fosc/4) = 0.2us với thạch anh 20MHz
Tdt = 30(8+1) = 240+30 ms
N = 30000/0.2 = 150000 lần đếm
prescaler = 150000/65536 = 2.289 chọn giá trị 1:4
Chu kỳ đếm Tc = prescaler x Tc = 4 x 0.2us = 0.8us
Tính lại N = 30000/0.8 = 37500
Giá trị TIMER 1 khởi tạo TMR1 = 65536 – 37500 = 28036
(TMR1H = 0x6d, 109; TMR1L = 0x84, 132;)
Thời điểm i = 0 hoặc i = 9, RD3 = 1
Thời điểm i = 8, RD3 = 0
BM Cơ điện tử Ngày 25 tháng 12 năm 2017
GV ra đáp án
Nguyễn Ngọc Thông
