Đề thi môn Kỹ thuật siêu cao tần

Lĩnh vực kỹ thuật siêu cao tần đóng vai trò thiết yếu trong sự phát triển của các hệ thống thông tin và truyền thông hiện đại. Việc nắm vững các nguyên lý cơ bản của đường dây truyền sóng, khả năng phân tích trở kháng và thực hiện phối hợp trở kháng là những kỹ năng cốt lõi đối với các kỹ sư. Tài liệu này cung cấp một bộ bài toán được thiết kế để đánh giá sâu rộng kiến thức và kỹ năng thực hành trong các khía cạnh quan trọng này, đặc biệt nhấn mạnh đến việc sử dụng đồ thị Smith như một công cụ phân tích và thiết kế hiệu quả.

Sinh viên ngành Kỹ thuật Điện tử, Viễn thông hoặc các kỹ sư đang nghiên cứu và làm việc trong lĩnh vực mạch siêu cao tần và RF.

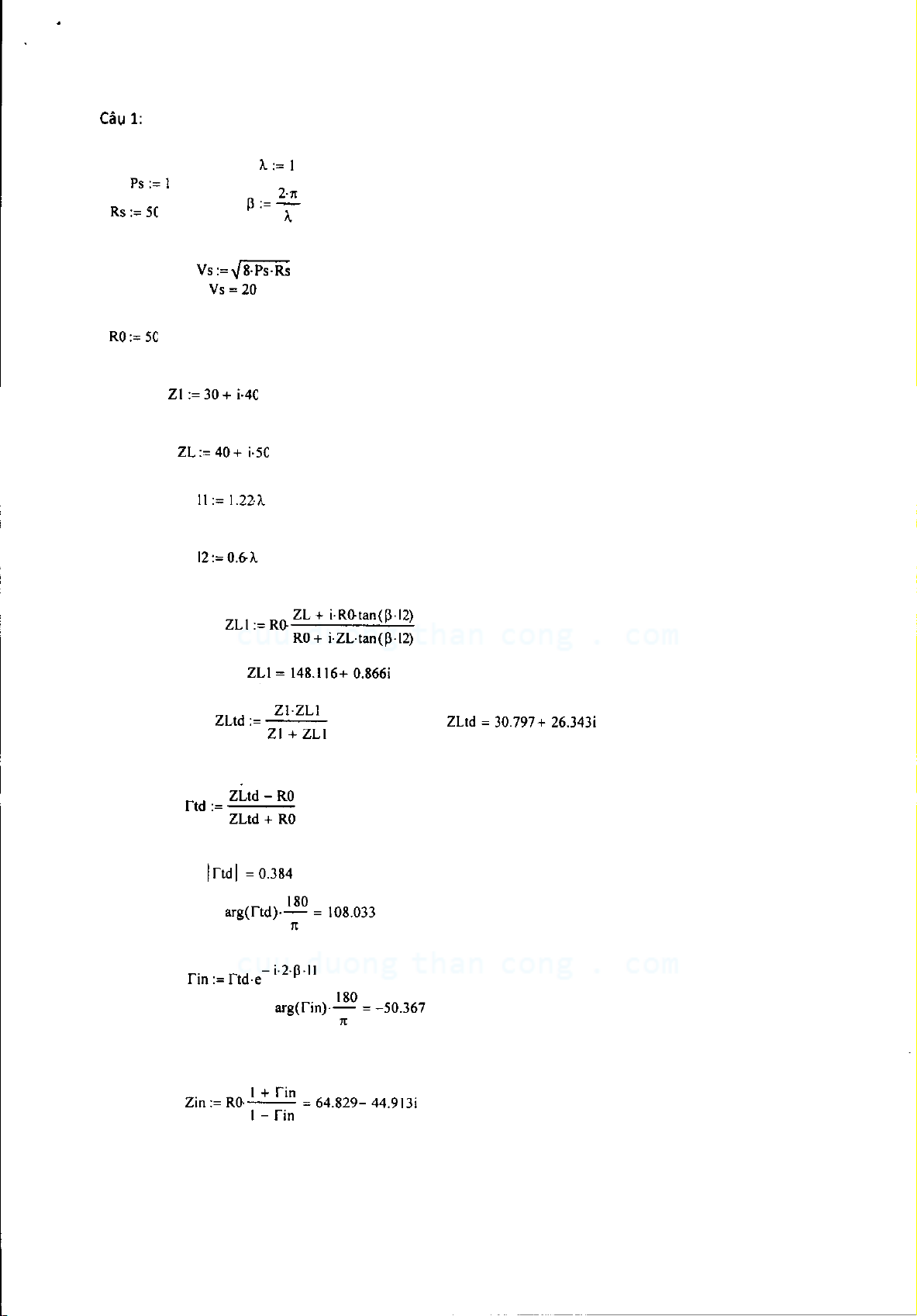

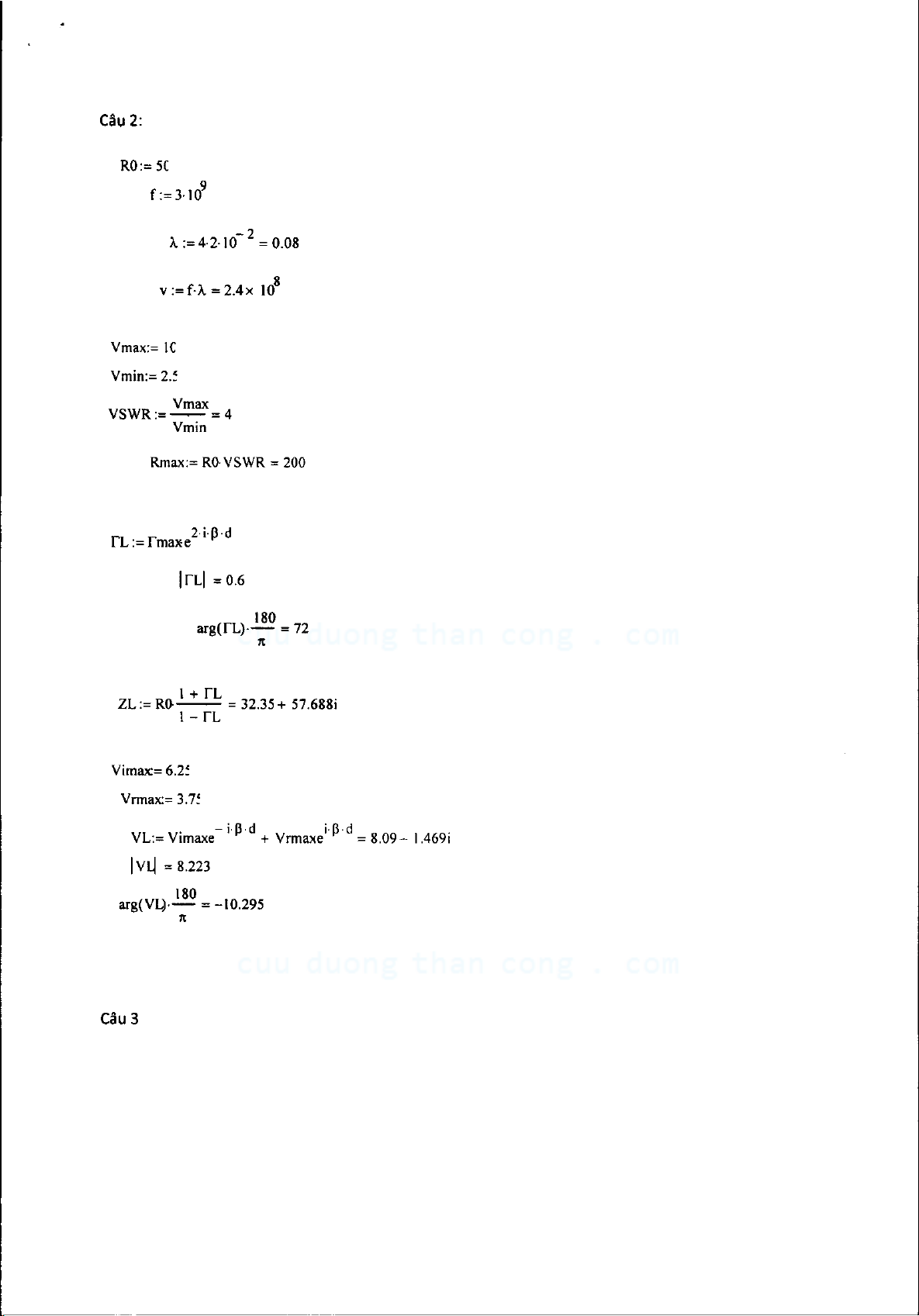

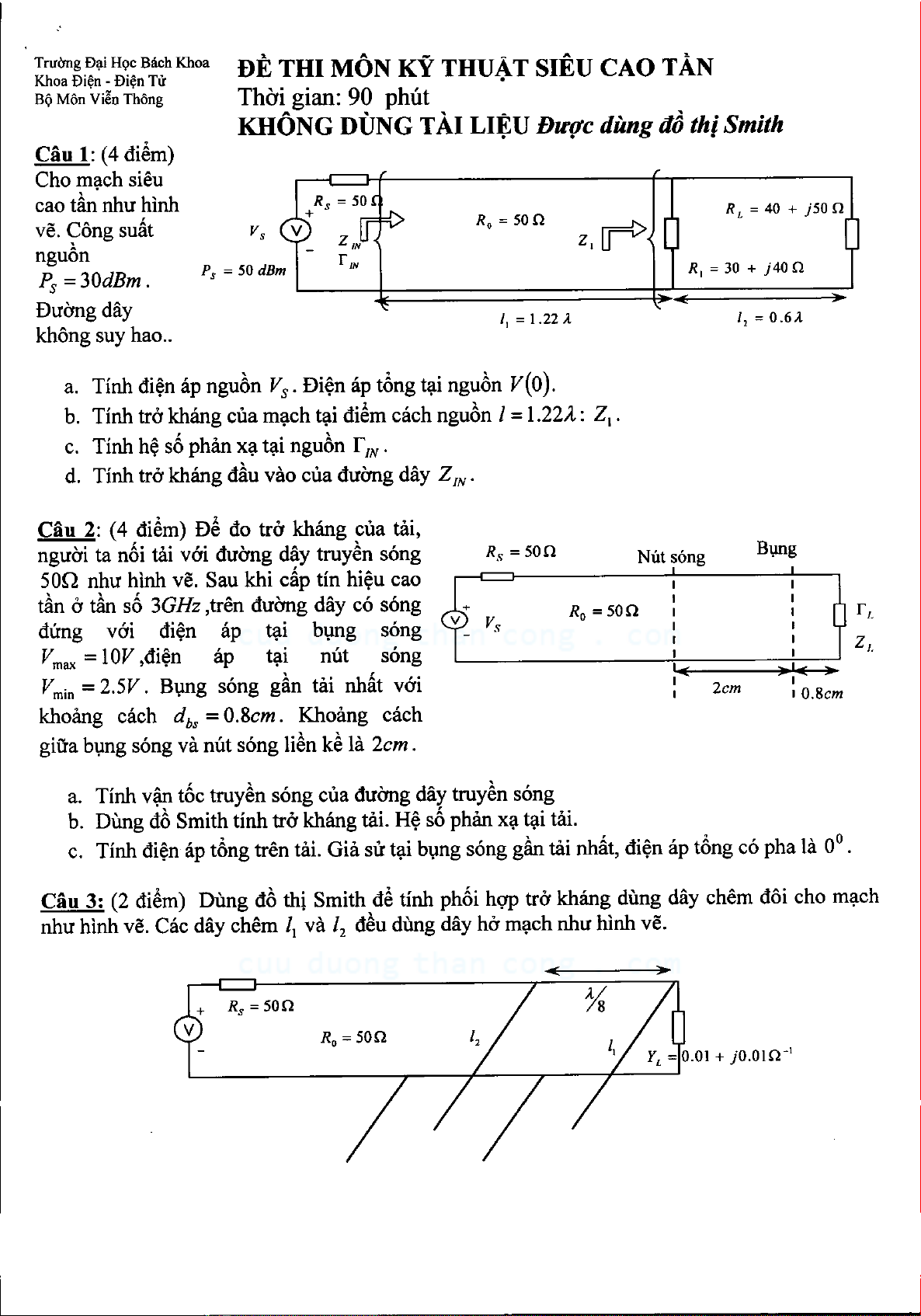

Tài liệu này là một đề thi đánh giá kiến thức cốt lõi trong kỹ thuật siêu cao tần, tập trung vào ba chủ đề chính. Câu hỏi đầu tiên yêu cầu phân tích một mạch siêu cao tần bằng cách tính toán các thông số điện như điện áp nguồn, trở kháng tại các điểm khác nhau, hệ số phản xạ tại nguồn và trở kháng đầu vào của đường dây truyền sóng không suy hao. Điều này đòi hỏi sự hiểu biết về đặc tính của đường dây và các phương trình liên quan. Câu hỏi thứ hai đi sâu vào việc đo trở kháng tải thông qua phân tích sóng dừng trên đường dây truyền sóng. Thí sinh cần xác định vận tốc truyền sóng, sau đó sử dụng đồ thị Smith để tính toán trở kháng tải và hệ số phản xạ tại tải, cũng như điện áp tổng trên tải. Câu hỏi cuối cùng thách thức khả năng phối hợp trở kháng bằng cách sử dụng dây chêm đôi, một kỹ thuật quan trọng để tối ưu hóa truyền tải năng lượng và giảm thiểu phản xạ trong các mạch siêu cao tần, mà cũng yêu cầu thành thạo đồ thị Smith. Các bài tập này không chỉ kiểm tra kiến thức lý thuyết mà còn đánh giá kỹ năng áp dụng các công cụ phân tích thiết yếu, đặc biệt là đồ thị Smith, trong việc giải quyết các vấn đề thực tế trong thiết kế mạch tần số cao, có giá trị ứng dụng cao trong phát triển các hệ thống thông tin liên lạc và radar.
