  1. CỘNG HOÀ XÃ HỘI CH Ủ NGHĨA VIỆT NAM Độc lập - Tự do - H ạnh phúc Đ Ề THI TỐT NGHIỆP CAO ĐẲN G NGHỀ KHOÁ 2 (2008 - 2011) NGHỀ: ĐIỆN CÔNG NGHIỆP MÔN THI: THỰC HÀN H NGHỀ Mã đề thi: ĐCN - TH 08 Thời gian: ….. phút DANH SÁC H CHUYÊN GIA NGHỀ: ĐIỆN CÔNG N GHIỆP TT H ọ và tên G hi chú Điện thoại E ail m 1. Vũ Ngọ c Chuyên Chuyên gia trưởng 0982.527.270 chuyenhc@gm ail.com 2. Bùi Tiến Dũn g Ch uyên gia 0912.947.006 bdung69@ gm ail.com 3. Hoàng Điệu Ch uyên gia 0989.191.033 dieu59vh@yahoo.com 4. Trần Mạnh Thắng Chuyên gia 0988.653.313 tthangcdnbg@gmai l.com 5. Nghiêm H ữu Khoa Chuyên gia 0975.435.982 nghiemhuukhoa@gmail.com 6. Phạm Văn Tý Ch uyên gia 0978.651.465 tykhoadien@gmail. com 7. Trịnh Xuân Bình Ch uyên gia 0983.140.204 binhcdcknn@gmail. com 8. Trần Anh Hiếu Ch uyên gia 0982.109.479 Hieutran36@gmail.com 9. Nguyễn Anh Tuấn Ch uyên gia 0912.493.255 nguyen anhtuanktcn@yahoo.com .vn 10. Âu Văn Tuân Ch uyên gia 0915.771.053 Autuan03101316@gmail.com 11. Nguyễn Văn Văn Ch uyên gia 0905.006.007 ngvanv an dn@ gm ail.com 12. Nguyễn Xuân Nguyên Ch uyên gia 0912.389.423 nguyen cdhn@ gm ail.com 13. Nguyễn Văn Hùn g Ch uyên gia 0904.587.443 nguyenhungKdien@ gmail.com 14. Vũ Văn Thược Ch uyên gia 0914.779.958 vuvant huoc@gmail. com 15. Nguyễn Ngọc Hoàn Ch uyên gia 0989.663.228 ngocho anninh binh@yahoo.com 16. Dương Thị Lan Anh Ch uyên gia 0983.122.503 daothe dan@gmail.com 17. Vũ Ngọ c Vượn g Ch uyên gia 0913.207.732 ngocv uon gvu@y ahoo.com 18. Võ Thành Hoàn g Hiếu Ch uyên gia 0935.825.767 hoangh ieu711@gmail.com Hải Phòng 6 – 2011 1/13
  2. NGHỀ: ĐIỆN CÔNG NGHIỆP Nội dung đề thi A. MÔ TẢ KỸ THUẬT. B. CÁC BẢN V Ẽ KỸ THUẬ T. C. DAN H MỤC THIẾT B Ị, DỤNG CỤ, VẬ T TƯ. D. TIÊU CHÍ ĐÁNH GIÁ Mô đun 1 Điểm đạt Phần A : Chức năng 20 Phần B: Đ i dây và đấu nố i 12 Phần C: A n toàn 04 Phần D : Thời gian 04 Tổng cộng: 40 Mô đun 2 Điểm đạt Phần A : Chức năng 22 Phần B: A n toàn 04 Phần C: Thời gian 04 Tổng cộng: 30 I. PHẦN B ẮT B UỘC: (70 điểm – Thời gian: 300 phút ) A. MÔ TẢ KỸ TH UẬT. Mô dun 1 (40 điểm - Th ời gian thực hiện : 180 phút) 1. Mô tả k ỹ thuật đề thi. Lắp mạch đi ện điều khiển động cơ KĐB ba pha quay 2 chiều có bảo vệ quá tải, ng ắn mạch. Mạch điện động lực và mạch điện đ iều kh iển b ao gồm: một động cơ điện không đồng bộ ba pha được đ iều khiển quay một ch iều bằng công tắc tơ và bộ nút ấn đơn. Động cơ được bảo vệ quá tải bằng rơle nh iệt. Các đèn báo tín h iệu hiển th ị chế độ làm việc bình th ường hiển thị chế độ sự cố . Bảo vệ mất ph a bằng rơ le RPM. Sơ đồ nguyên lý đ ược mô tả t rên bản vẽ 01 Sơ đồ bố trí thiết b ị đ ược mô tả t rên bản vẽ 02 và 03 2/13
  3. 2. Yêu cầu kỹ thuật : - Các th iết bị t rong tủ được lắp đặt thông qua các thanh gài. Dây d ẫn t rong tủ phải gọn và đẹp. - Th iết bị phải được lắp đặt đúng vị t rí theo yêu cầu bản vẽ các đầu dây được bấm đầu cốt . - Dây dẫn được sử dụng đúng kích thước và màu theo yêu cầu của bản vẽ. - Giá trị điện t rở cách đ iện giữa các pha và với dây trung tính không đ ược nhỏ hơn 0.5 M . - Tủ điện được khoan lỗ để lắp đèn báo và nút ấn, đầu dây cấp đ iện vào và xuống động cơ. Mô dun 2 (30 điểm - Th ời gian thực hiện : 120 phút) Lập trình PLC 1. Mô tả hoạt động của hệ thống trộn sơn. - Sơ đồ nguyên lý được mô tả t rên bản vẽ 04 - Ấn Sta rt  tác động mở Valve 1 và Valv e 2 cho phép 2 chất lỏng bắt đầu đổ vào bình chứa. - Kh i bình chứa được đổ đ ầy, công tắc dò mức d i chuyển lên ch ạm S1, làm ngắt 2 Valv e 1 và 2, và khởi động Motor hoạt động để trộn lẫn 2 chất lỏng. - Motor hoạt động như sau : Chạy thuận 5 giây, chạy ngược 5 giây; ch ạy 5 chu kỳ thuận ngược như vậy rồ i tự động dừng . - Sau kh i t rộn xong thì Valve X mở để xả chất lỏng đã trộn ra ngoài. - Kh i bình chứa đã xả hết th ì công tắc dò mức di chuyển xuống chạm S2, tác động đóng Valve X. - Hệ thống tự động hoạt động lại từ đầu cho đến hết 3 mẻ trộn thì tự động dừng. Nếu thực hiện lại ta phải ấn nút Reset. - Ng ười ta có thể dừng hệ thống bất kỳ lúc n ào bằng nút Stop. - Trong lúc hệ thống đang hoạt động mà có bất kỳ sự cố nào xảy ra th ì d ừng ngay và đưa t ín h iệu nháy đèn với thời gian trong 1 chu kỳ là 6 giây. 2. Yêu cầu thực hiện : a. Th iết lập sơ đồ kết nố i vớ i PLC S7 – 200. CPU222 AC/D C/ Relay. b. Tiến hành nhập chương trình STEP7 – MicroWIN (S7-200 - SIEM EN S). c. Mô phỏng kết quả th ực hiện t rên PLC S7 – 200. CPU222 A C/DC/Relay. (Có lỗi tự sửa) d. Kết nố i PLC với mô h ình thực tế và vận hành mô h ình . B. CÁC BẢN VẼ KỸ TH UẬT 3/13

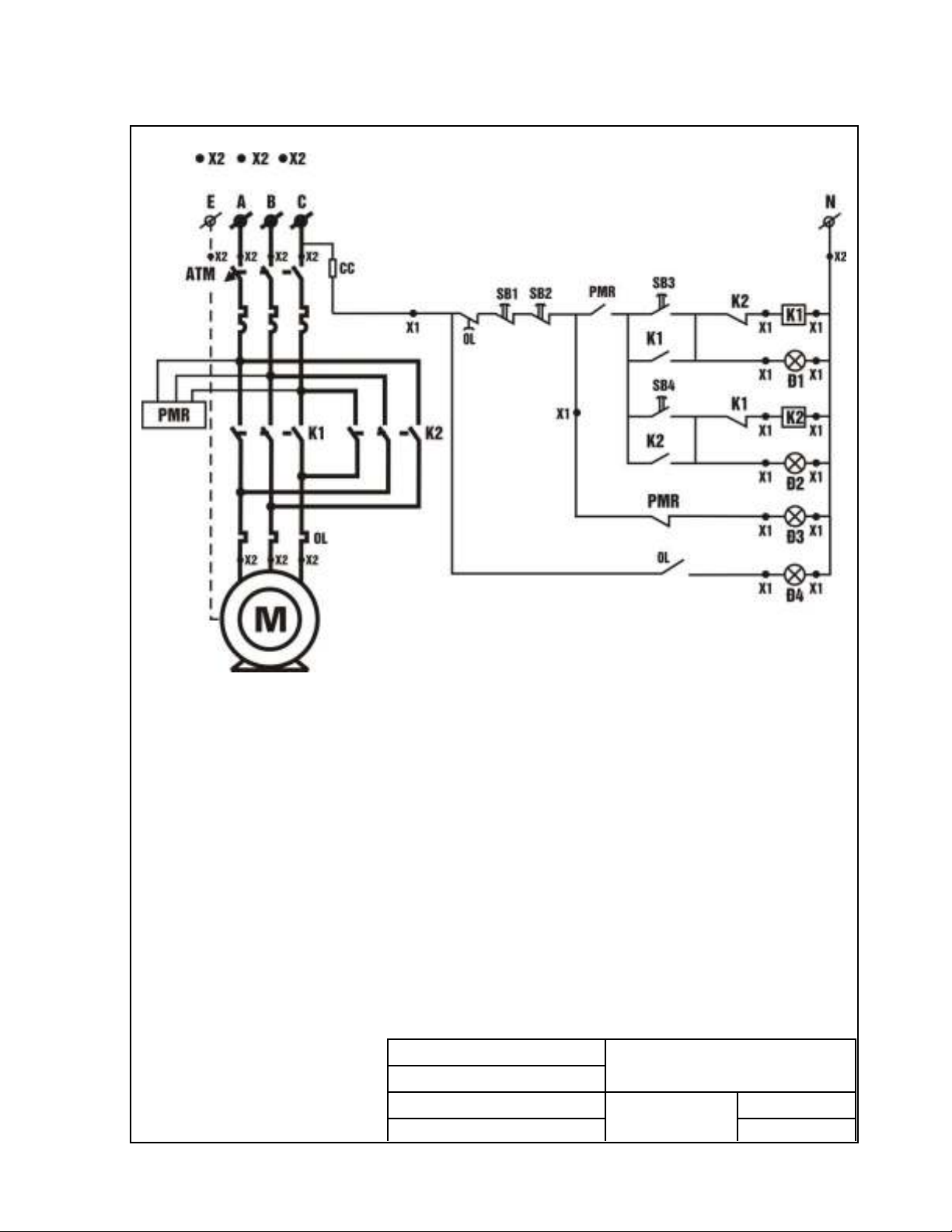

  4. 2 Dây mạch động lực dây đơn mềm 2,5mm 2 Dây mạch điều khiển dây đơn m ềm 1,5mm Màu dây các ph a và dây cho m ạch điều khiển A : vàng B : Xanh C : Đỏ N : Đen E : Xanh/vàn g Nghề: Điện công nghiêp TỔNG CỤC DẠY NGHỀ Người v ẽ: Duyệt: Bản vẽ 01 Sơ đồ nguyên lý Ngày tháng năm 2010 Module 1 4/13

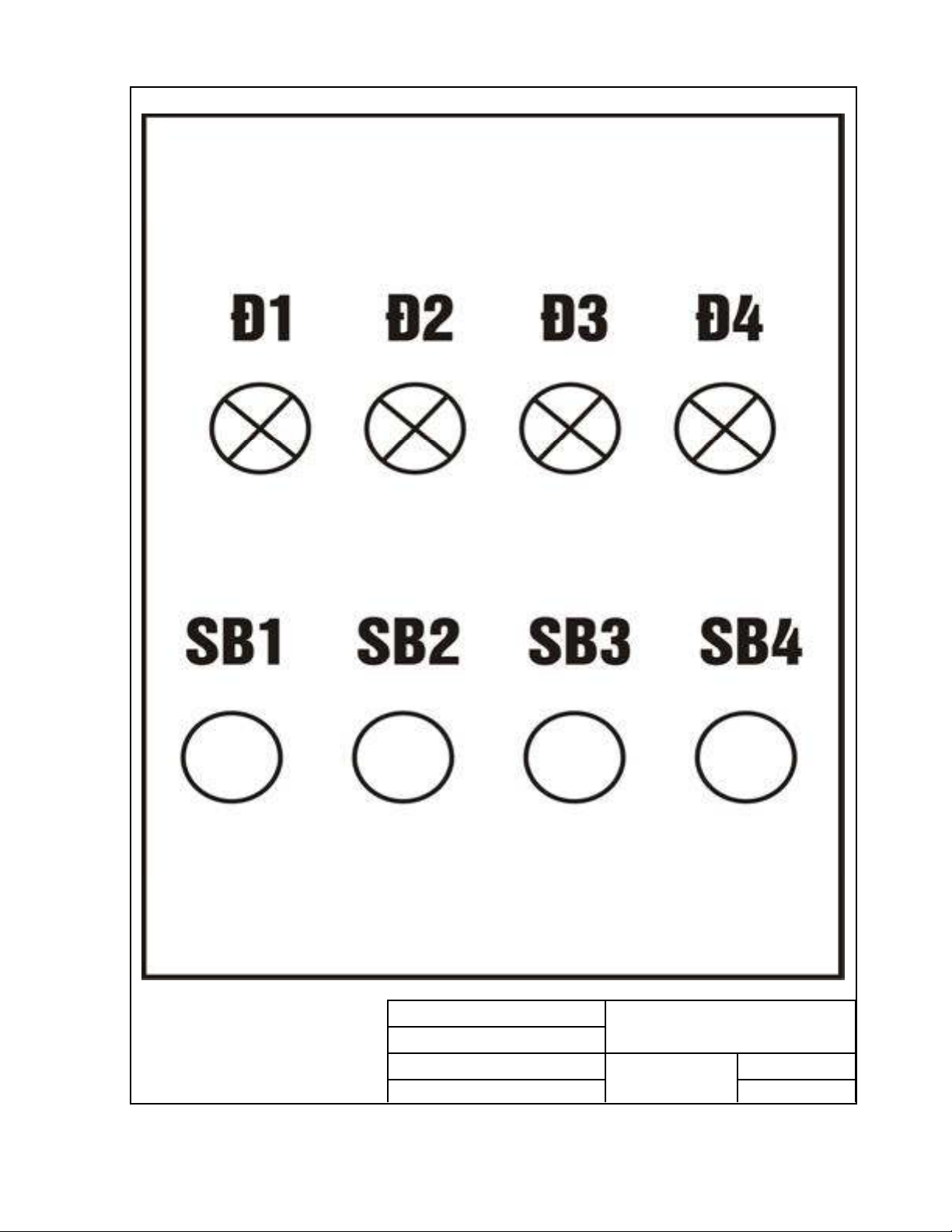

  5. Nghề: Điện công nghiêp TỔNG CỤC DẠY NGHỀ Người v ẽ: Duyệt: Sơ đồ bố trí thiết Bản vẽ 02 Ngày tháng năm 2010 bị trên mặt tủ Module 1 5/13
  6. Nghề: Điện công nghiêp TỔNG CỤC DẠY NGHỀ Người v ẽ: Duyệt: Sơ đồ bố trí thiết Bản vẽ 03 Ngày tháng năm 2010 bị trong tủ Module 1 6/13
  7. Nghề: Điện công nghiêp TỔ NG CỤC DẠY NGHỀ Người v ẽ: Duyệt: Sơ đồ nguyên lý Bản vẽ 04 Ngày tháng năm 2010 Hệ thống trộn sơn Module 2 7/13
  8. C. TRAN G THIẾT B Ị, DỤNG CỤ, VẬT TƯ DÙNG C HO KỲ THI Số thí sinh dự thi: ........... TT TÊN TH IẾT BỊ,VẬT TƯ ĐƠN VỊ S.LƯỢNG TÊN NH À SẢN XUẤT GHI CHÚ I THIẾT B Ị 1 áptômát 3 pha Cái 1 2 Cầu ch ì Cái 1 3 Công tắc tơ Cái 2 4 Rơ le nhiệt Cái 1 5 Rơ le bảo vệ mất pha Cái 1 6 Nút dừng khẩn cấp Cái 1 7 Nút ấn màu đỏ Cái 1 8 Nút ấn màu xanh Cái 2 9 Đèn báo tín hiệu Cái 4 10 Động cơ điên 3 pha Cái 1 11 Bàn th ực hành PLC Cái 1 12 Máy tính Bộ 1 13 Cáp RS232/ 485 Bộ 1 14 PLC S7-200 Bộ 1 15 Module tải giả đ ịnh Bộ 1 16 Module tín hiệu vào Bộ 1 8/13
  9. II DỤNGCỤ 1 Kìm Bộ 1 ép cốt , mỏ nhọn 2 Tuốcnơv ít Bộ 1 3 Đồng hồ vạn năng Cái 1 4 Máy khoan Cái 1 5 Mũi khoan Cái 3,5 1 6 Mũi khoét Cái 22 1 III VẬ T TƯ 1 Dây 2,5 màu vàng m 2 Mạch động lực 2 Dõy 2,5 màu xanh m 2 “ 3 Dây 2,5 màu đỏ m 2 “ 4 Dây 2,5 màu xanh vang m 2 “ 5 Dây 2,5 màu đen m 1 “ 6 Dây 1,5 màu đỏ m 10 Mạch đi ều khi ển 7 Dây 1,5 màu đen M 5 Dây trung tính 8 Dây th ít Cái 40 9 Đầu cốt Cái 80 10 Đế dán thít Cái 10 11 Cầu đấu dây 12 cực 15A Cái 1 12 Cầu đấu dây 12 cực 20A Cái 1 9/13
  10. 13 Cầu nố i đất Cái 1 14 Bu lông đai ốc Cái 15 15 Thanh gài cm 50 IV TR AN G BỊ BẢO HỘ LAO ĐỘNG 1 Áo quần bảo hộ lao động Bộ 1 2 Găng tay Bộ 1 V XƯỞNG, PHÒNG THI 2 1 Diện tích của mỗi thí sinh dự thi m 4 Ghi chú: 10/13
  11. D. TIÊU CHÍ ĐÁNH GIÁ TT Nội dung thi Điểm tối đa Lắp mạch đi ện điề u k hiể n động cơ KĐB ba pha quay 2 40 A chiều có bảo vệ quá tải, ngắn mạch I Điểm chức năng 20 Chưa có phản ứng, mạch đ iện 1 1 Đóng apto mat sẵn sàng Động cơ chạy thuận đèn D1 3 2 ấn SB3 sáng 3 3 Ấn SB2 Động cơ dừng , đ èn D1 tắt 3 Động cơ chạy ngược, đèn D2 2 4 ấn SB4 sáng. Đèn D1 sáng K1 không hoạt 2 5 ấn SB3 động( khoá chéo ) 6 Ấn SB2 Động cơ dừng , đ èn D2 tắt 2 7 ấn SB3 Động cơ chạy , đèn D1 sáng 2 Kéo thanh Reset Động cơ dừng , đ èn D1 tắt, đèn 1 8 D3 sáng 9 ấn SB1 Động cơ dừng khẩn cấp 1 II Đi dây và đấ u nối 12 1 Từ A1 tất cả các điểm đấu nố i 1 2 Đi dây trong tủ không bị căng, không bị chồng chéo 2 3 Các điểm đấu nố i chắc chắn 1 4 Dây đ iện, cab le không bị tróc vỏ 1 5 Các đầu dây bấm code không bị hở, thừa phần d ây đồng 1 6 Bấm đúng kích cỡ đầu code 2 7 Đúng màu dây, kích cỡ dây 1 8 Thứ tự pha của M đúng . 1 9 Bó dây gọn dẹp 2 III An toàn 4 1 Sử dụng đúng các dụng cụ và đồ nghề 1 2 Nơi làm việc gọn gàng ng ăn nắp 1 11/13
  12. 3 Có cọc điểm nố i đất 1 4 An toàn cho người và thiết b ị 1 IV Thời gia n 4 1 Đúng thời gian 4 2 Vượt ≤ 10 phút 2 3 Vượt ≤ 30 phút 1 4 Vượt  30 phút 0 B Lập trình PLC 30 I Chức nă ng 22 1 Lập trình được, đúng yêu cầu điều khiển của đầu bà i 10 2 Lắp ráp , đấu nố i đúng. 5 3 Download , Uplo ad được từ PC – PLC và ngược lại 5 4 Vận hành chạy mô hình theo đúng yêu cầu của đầu bài 2 II An toàn 4 1 Sử dụng đúng các th iết bị, dụng cụ. 1 2 Nơi làm việc gọn gàng ng ăn nắp 1 3 Có cọc điểm nố i đất 1 4 An toàn cho người và thiết b ị 1 III Thời gia n 4 1 Đúng thời gian 4 2 Vượt ≤ 10 phút 2 3 Vượt ≤ 30 phút 1 4 Vượt  30 phút 0 C Phần tự chọn của Trường 30 Tổng cộng: 100 12/13
  13. Yêu cầu đối với thí sinh: - Tuân thủ các yêu cầu về an toàn và b ảo đảm sức khỏ e của nghề - Chỉ được tham vấn những câu hỏ i cần thiết - Không thảo luận và nó i chuyện trong quá trình thi - Tuân thủ những yêu cầu và hướng dẫn của giám khảo - Đ iền đầy đủ tên và số b áo danh vào các báo cáo - Thao t ác theo đúng tuần tự và sử dụng đúng các dụng cụ Ghi chú: - Các thiết b ị được gá lắp sẵn trên mặt ngoài và phía trong tủ điện điều kh iển HƯỚNG DẪN CHO THÍ SINH Thời gian chuẩn b ị 15’ Thời gian th i Module 1 180’ Thời gian th i Module 2 120’ Thời gian nghỉ 15’ KỸ TH UẬ T VIÊN XƯỞNG THI THỰC HÀN H CHUYÊN CÔ NG GHI TT HỌ VÀ TÊN ĐƠ N VỊ MÔ N VIỆC CHÚ 1. 2. 3. ... Ghi chú (Nếu cần) II. PHẦN TỰ C HỌN (30 đ iểm – Do các trường tự biên soạn) ………, n gày ………. thán g ……. năm ……… DUYỆT CHỦ TỊCH HỘI ĐỒNG TRƯỞNG BAN Đ Ề THI 13/13
