CHƯƠNG III
MẠCH XÁC LẬP ĐiỀU HÒA
02 Jan 2011 1401001_ Mạch điện 1
CHƢƠNG III: MẠCH XÁC LẬP ĐIỀU HÒA
2.1 Qúa trình điều hòa.
2.2 Phương pháp biên độ phức.
2.3 Quan hệ giữa U và I trên các phần tử R,L,C-Trở kháng và
dẫn nạp.
2.4 Các định luật Ohm, Kirchoff dạng phức.
2.5 Đồ thị vector.
2.6 Công suất.
2.7Mạch cộng hưởng
02 Jan 2011 401001_ Mạch điện 1 2
2.1 QÚA TRÌNH ĐIỀU HÒA
a. Tín hiệu điều hòa:
f(t) gọi là điều hoà nếu biến thiên theo t theo quy luật sau:
f(t) = Fmcos(t+) hoặc f(t) = Fmsin(t+)
: góc pha ban đầu (-180180)
Quá trình điều hoà là hàm tuần hoàn theo t với chu kỳ:
T=2Π/, : tần số, đơn vị là Hertz (Hz)
02 Jan 2011 401001_ Mạch điện 1 3

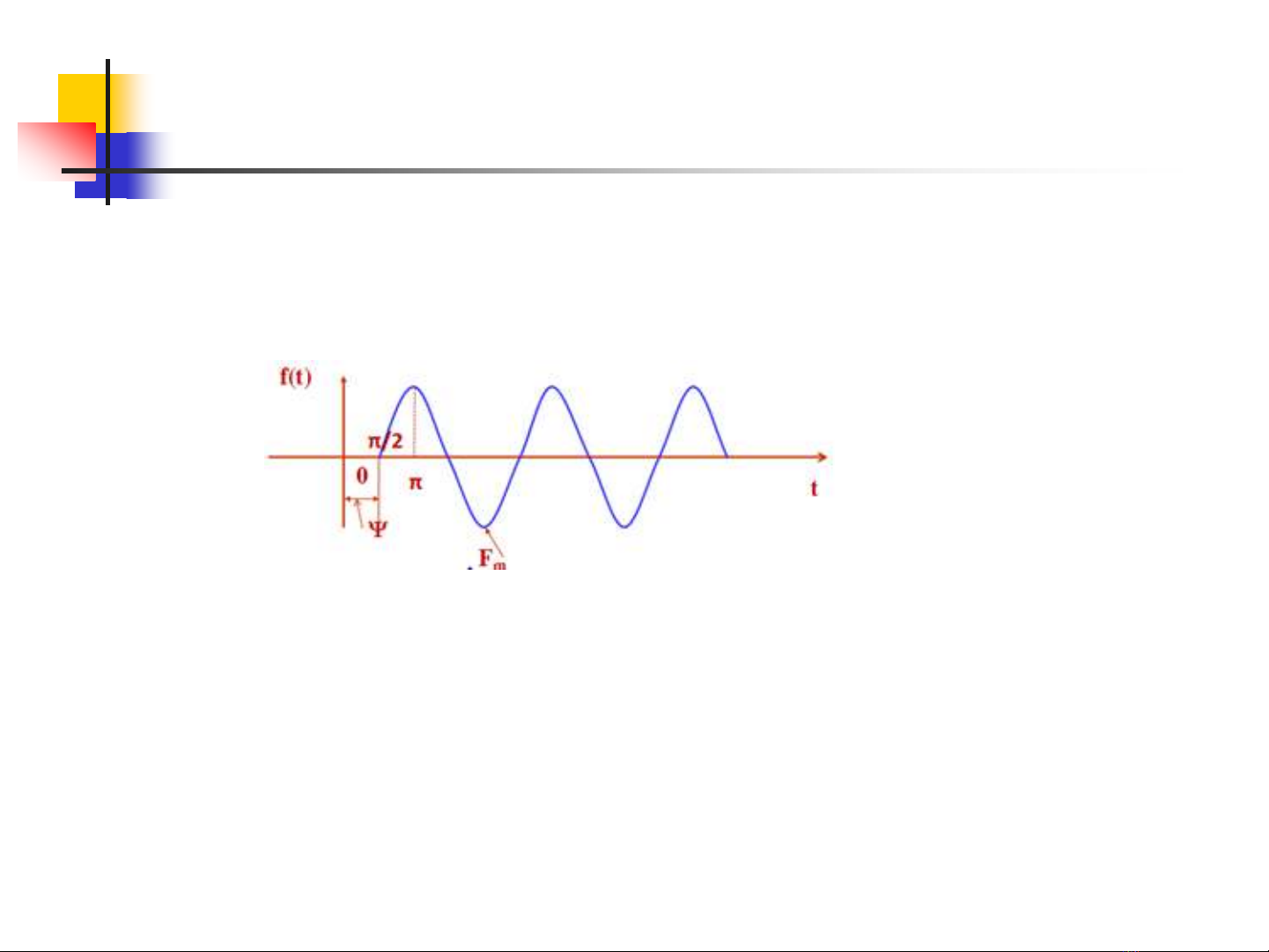

H 2.1
2.1 QÚA TRÌNH ĐIỀU HÒA
Quá trình điều hoà là hàm tuần hoàn theo t

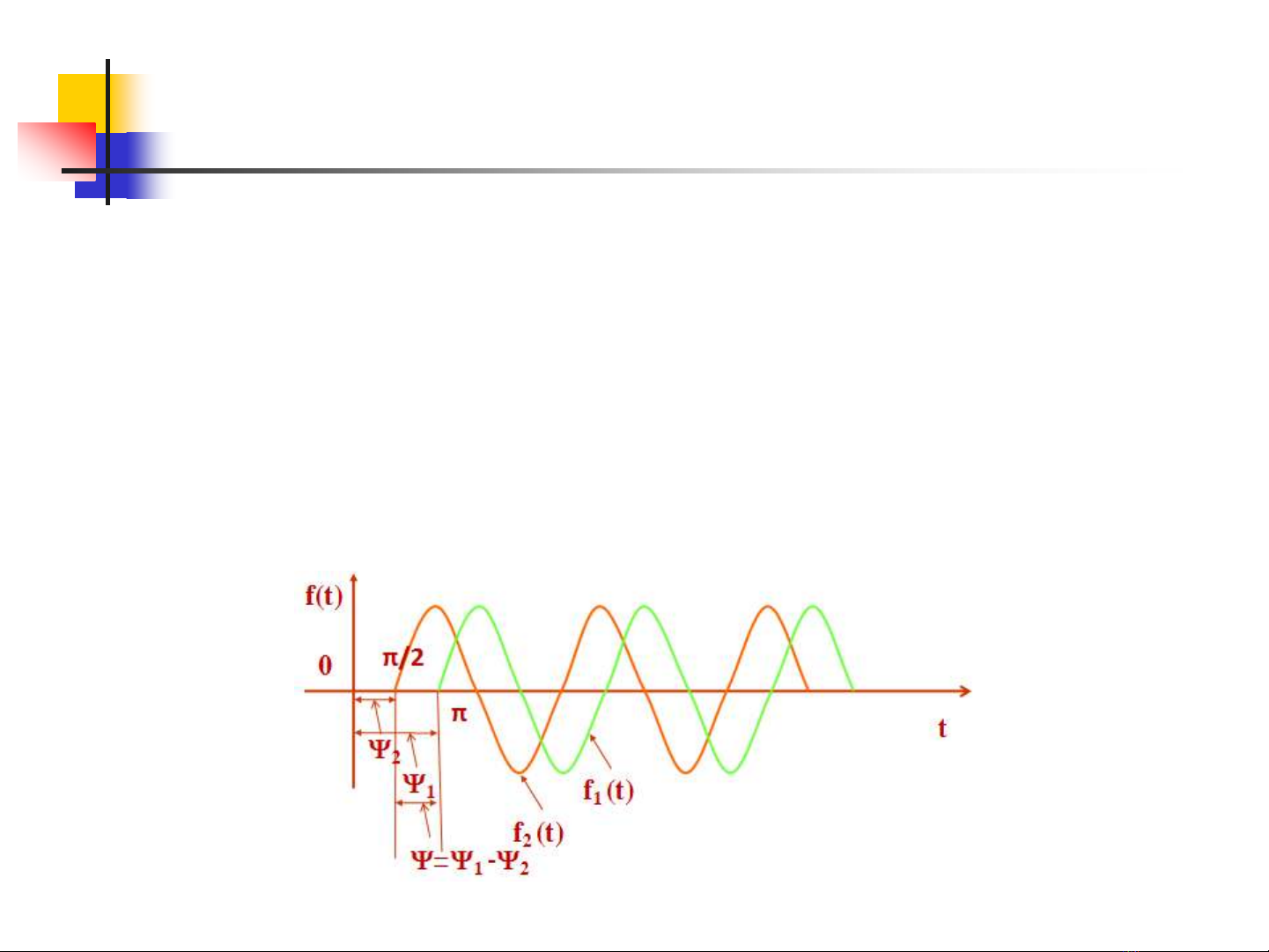

Giả sử có hai đại lƣợng điều hoà cùng tần số góc :
f1(t) = Fm1cos(t+)
f2(t) = Fm2cos(t+)
Đại lƣợng = (t + 1) –(t + 2) = 1-2: góc lệch pha
giữa f1(t) và f2(t)
02 Jan 2011 401001_ Mạch điện 1 4
2.1 QÚA TRÌNH ĐIỀU HÒA
1> 2(tức >0): f1nhanh (sớm) pha hơn f2một góc
1< 2(tức <0): f1chậm (trễ) pha hơn f2một góc
1= 2 (= ): : f1và f2ngược pha nhau
1= 2/2 (= /2): f1và f2vuông pha nhau
1= 2(= 0): f1và f2cùng pha nhau
b. Trị hiệu dụng
Trị hiệu dụng I của một dòng điện i(t) biến thiên tuần hoàn
chu kỳ T bằng với dòng điện không đổi gây ra cùng một
công suất tiêu tán trung bình trên một điện trở R.
