LỜI MỞ ĐẦU
Ngày nay CNTT đã len lỏi, phát huy trong mọi lĩnh vực kinh tế - xã hội : ngân hàng, trường học , các
ngành kinh tế….
CNTT là một công cụ không thể thiếu, nó đóng góp một phần không nhỏ vào sự phát triển của cá
nhân, tổ chức và cho toàn xã hội.
Để đáp ứng được sự phát triển như thế cần rất nhiều thiết bị công nghệ hiện đại. Với một mạng lưới
internet rộng lớn như thế muốn quản lý và ứng dụng được cần những con người có đầy đủ kiến thức
và am hiểu về lĩnh vực công nghệ thông tin. Trên thực tế, khi học, tìm hiểu về chuyên ngành mạng
internet ta cần được thực hành trên những thiết bị thật, mỗi thiết bị đều có những chức năng khác
nhau. Tuy nhiên những thiết bị sử dụng cho mạng internet rất đắt tiền. Vì thế để giúp cho việc nghiên
cứu và học tập được dễ dàng các hãng chuyên về công nghệ thông tin lớn trên thế giới đã xây dựng
một phần mềm hữu ích đó là phần mềm giả lập router GNS3. GNS3 giúp chúng ta mô phỏng một mô
hình mạng giống với thực tế với đầy đủ các thiết bị ảo giống như thiết bị thật và có đầy đủ chức năng
như một thiết bị thật bên ngoài.
Trong quá trình làm tài liệu này, chúng tôi chân thành cảm ơn sự góp ý của các thầy trung tâm
ATHENA và các sinh viên , cộng tác viên đã và đang nghiên cứu công nghệ tại trung tâm
ATHENA

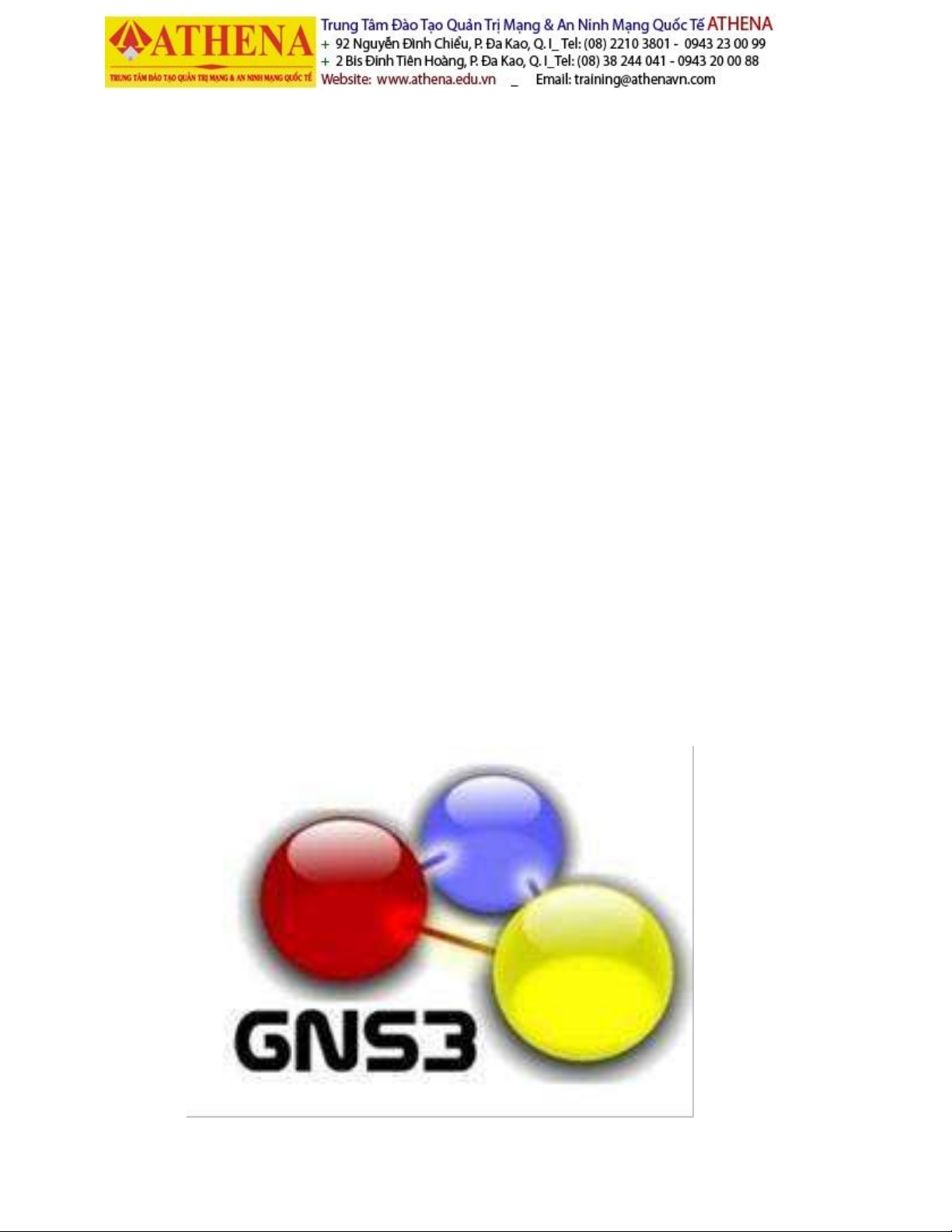

Tài liệu CCNA- thực hành Routing trên GNS3 tại trung tâm ATHENA -www.athena.edu.vn 3
NỘI DUNG
I. GIỚI THIỆU
GNS3(Graphical Network Simulator) là một chương trình giả lập hệ thống mạng có giao diện đồ
họa, cho phép mô phỏng các mạng phức tạp, do nhóm chuyên gia gồm Jeremy Grossman, Benjamin
Marsili, Claire Goudjil, Xavier Alt, Alexery Eromenko viết và phát triển.
GNS3 cho phép chúng ta tạo một mô hình mạng hoàn chỉnh và chính xác. GNS3 liên kết chặt chẽ
với:
Dynamips: là một phần mềm dùng để mô phỏng Router của Cisco do Christophe Fillot
viết năm 2005.
Dynagen: tạo cấu hình mạng cho Dynamips.
Qemu: tạo và mô phỏng máy ảo nguồn mỏ trên PC.
Virtual Box(VB): là một phần mềm tạo máy ảo nguồn mở mạnh mẽ, Sun Microsystem
đã mua lại VB và được tập đoàn Oracle phát triển.
GNS3 là một công cụ tuyệt vời dành cho các kỹ sư hệ thống mạng làm việc trong phòng Labs,
chuyên nghiên cứu và phát triển hệ thống mạng hay chẩn đoán các vấn đề xảy ra trong hệ thống mạng.
Cũng như rất phù hợp với tất cả những ai đang theo học các chứng chỉ của Cisco và chứng chỉ của
Juniper.
II. GNS3 VÀ NHỮNG VẤN ĐỀ LIÊN QUAN
GNS3 chạy trên Windows, Linux và Mac OSX và đòi hỏi các thành phần sau đây đã được cài đặt sẵn
trong máy nếu bạn muốn sử dụng nó từ mã nguồn:
• Qt >= 4.3, xem tại http://trolltech.com/developer/downloads/qt/index/
• Python >= 2.4, xem tại on http://www.python.org/
• Sip >= 4.5 nếu bạn muốn biên dịch PyQt, xem tại http://www.riverbankcomputing.co.uk/sip/
• PyQt >= 4.1, xem tại http://www.riverbankcomputing.co.uk/pyqt
Các nhà cung cấp đã tập hợp tất cả các phần trên thành một bộ cài tất-cả-trong-một trên Windows
(all- in-one Windows installer pakage), bao gồm Winpcap, Dynamips, và một phiên bản đã được biên
dịch của GNS3, giúp bạn không cần phải cài Python, PyQt và Qt. Nó cũng cung cấp tính năng Explorer
“tích hợp” nên bạn có thể double-click lên tập tin network để chạy chúng.
Tài liệu CCNA- thực hành Routing trên GNS3 tại trung tâm ATHENA -www.athena.edu.vn 4
Người dùng Linux cần download Dynamips và giải nén nó vào một chỗ thích hợp. Cài đặt những gói
phụ thuộc của GNS3 và sau đó chạy GNS3. Người dùng cũng có thể thử phiên bản binary dành cho
Linux, giúp không cần phải cài Python, PyQt và Qt.
Người dùng Windows nên cài đặt gói all-in-one Windows installer. Nó cung cấp mọi thứ bạn cần để
có thể chạy được GNS3 trên máy cá nhân hay máy ở xa, ngoại trừ một IOS image.
Bạn hãy tải gói phần mềm GNS3 mới nhất về theo link sau : http://www.gns3.net/download
1. Hướng dẫn cài đặt gói GNS3:

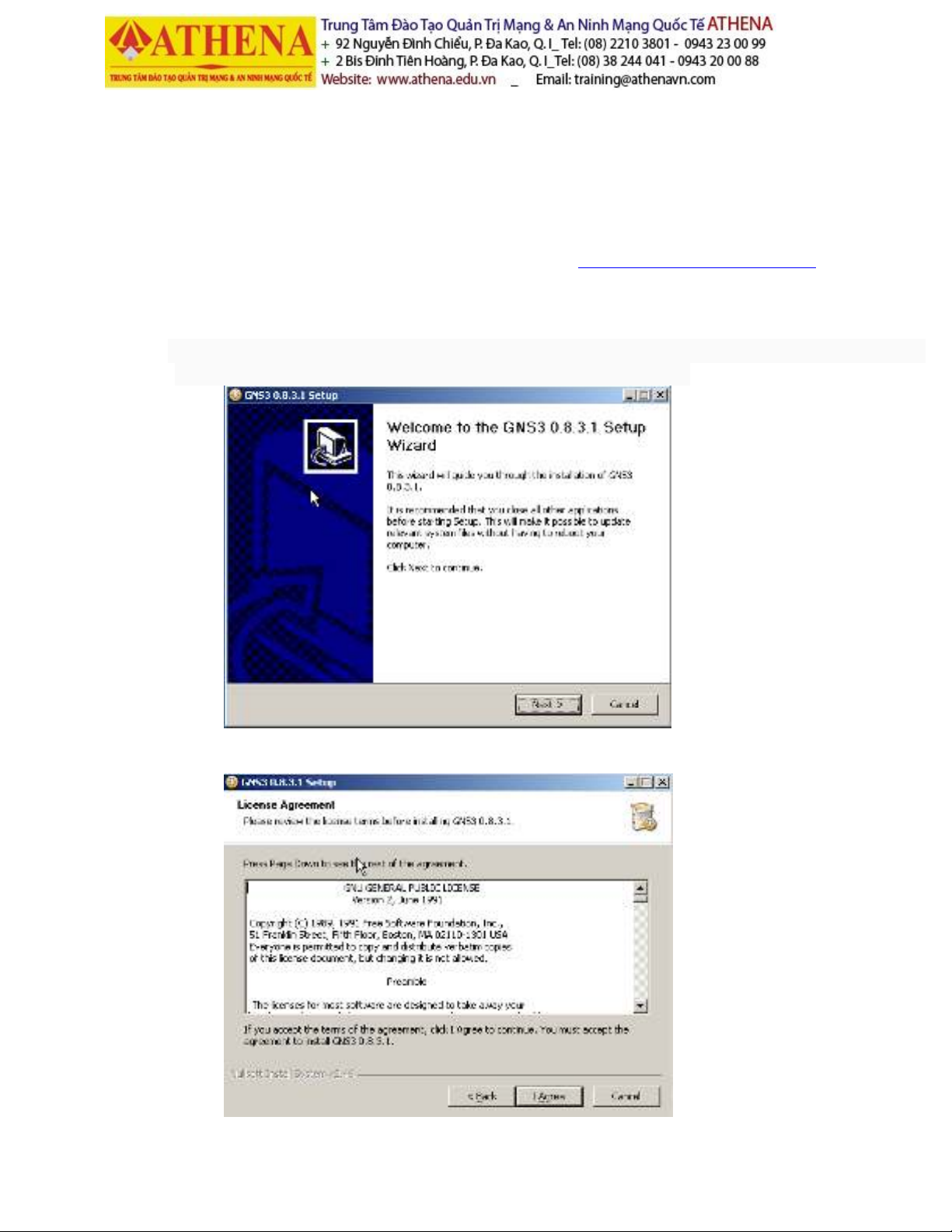

- Sau khi tải về, kích đúp chuột vào file vư a download vê ( version hiê n ta i la 0.8 ) và tiến hành
cài đặt bình thường theo chế độ mặc định bằng cách nhấn Next.
- Tiếp theo, nhấn Next.
Tài liệu CCNA- thực hành Routing trên GNS3 tại trung tâm ATHENA -www.athena.edu.vn 5
- Nhấn I Agree.

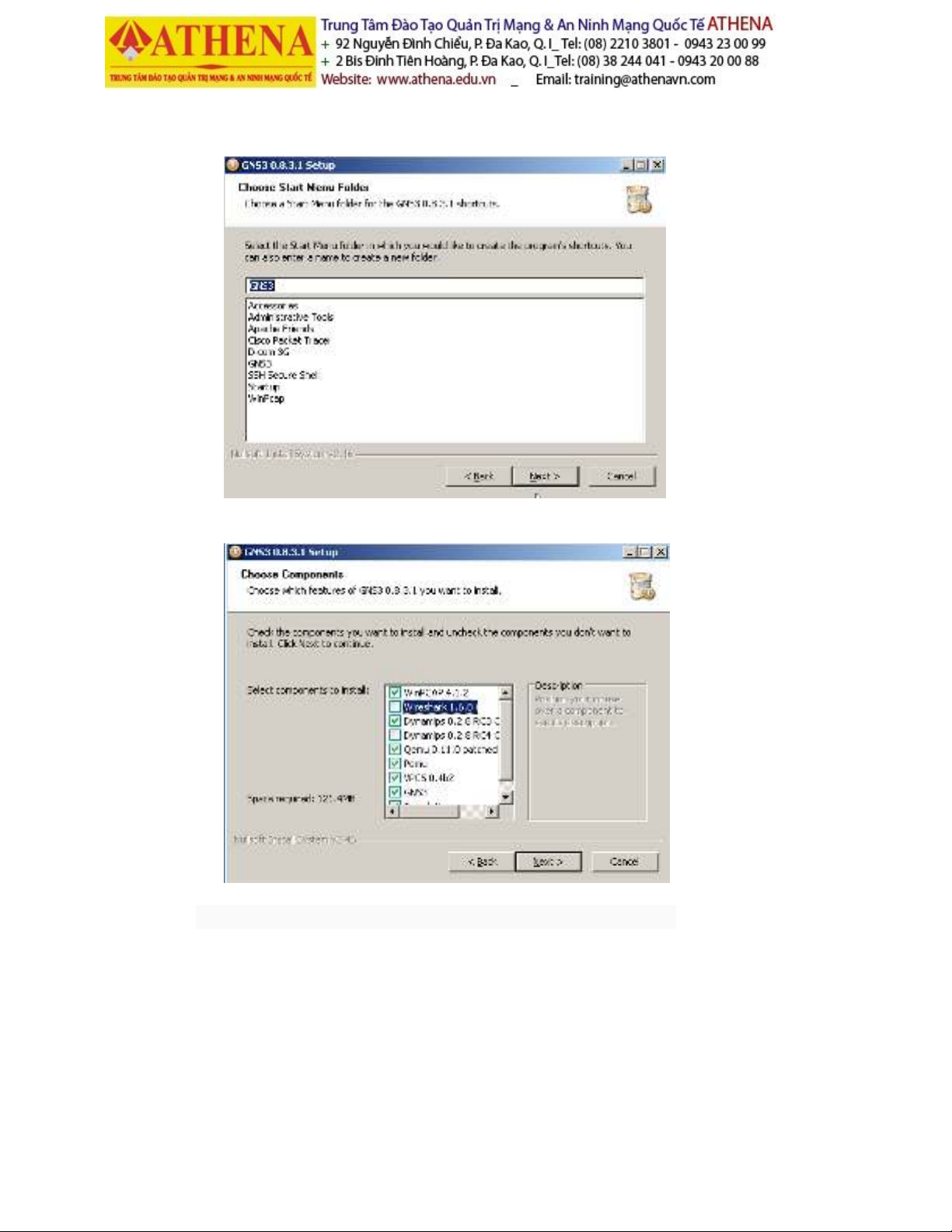

- Nhấn Next.
- Các phần mềm kèm theo sẽ được cài mặc định. Nhấn Next.
