TRƯỜNG ĐẠI HỌC BÁCH
KHOA HÀ NỘI
Thiết kế điểu khiển điện tử công
suất
Sinh viên thực hiện: Nhóm 12
Hoàng Khánh Duy
MSSV:20173805
Vũ Ngọc Lãm MSSV:20174009
1
Đề bài : Thiết kế mạch vòng điều chỉnh cho bộ biến đổi Buck-Boost theo chế độ
điện áp
Các nội dung
chính
I. Yêu cầu thiết kế
II. Mô hình hóa bộ biến đổi
III. Thiết kế bộ điều khiển
IV. Mô phỏng bằng Matlab, Simulink và nhận xét
2
1. Đề bài : Thiết kế mạch vòng điều chỉnh cho bộ biến đổi Buck-Boost
theo chế độ điện áp
+ Nội dung thiết kế: Mô Hình hóa, Cấu trúc điều khiển và cách thức
tính toán bộ điều chỉnh (bộ bù).
+ Mô phỏng cấu trúc điều khiển:
* Tải thay đổi
* Nguồn thay đổi ±10%
* Nhận xét kết quả mô phỏng
I. Yêu cầu
thiết kế
3
2. Sơ đồ cấu trúc điều khiển trực tiếp cho bộ biến đổi Buck-Boost
theo nguyên lý điều khiển điện áp
Voltage
Controller PWM Buck-Boost
Converter
d
I. Yêu cầu
thiết kế
4
Hình 1. Sơ đồ cấu trúc điều khiển
II. Mô hình hóa bộ biến đổi
Buck-Boost

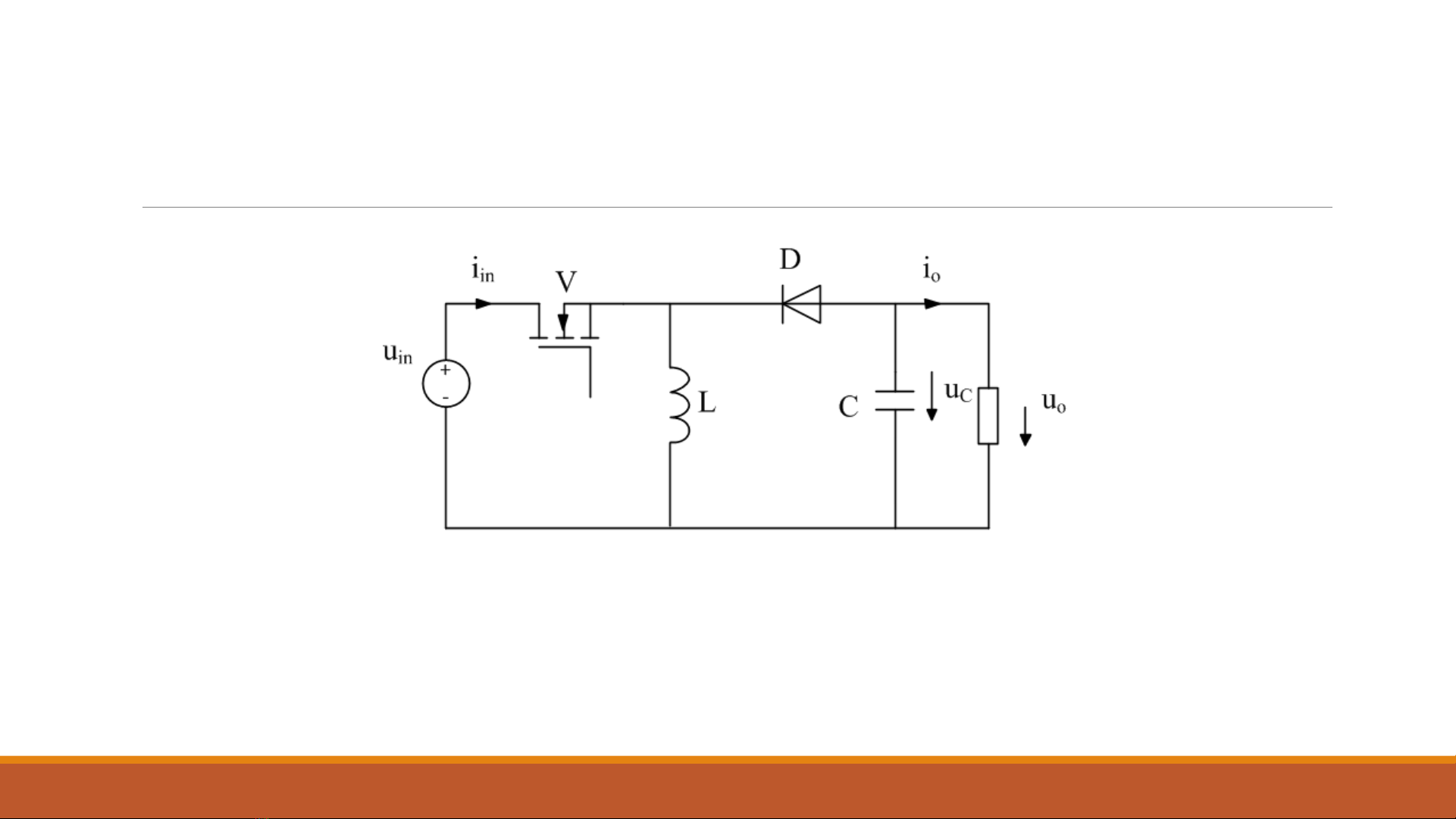

1. Sơ đồ mạch lực bộ biến đổi Buck-Boost
Ø Sử dụng phương pháp không gian trạng thái trung bình để mô Hình hóa bộ biến đổi.
5
Hình 2. Mạch lực bộ biến đổi Buck-Boost
