6/02/2014 21
TS. Nguyn Đc Nhân
6/02/2014
Nguyn Đc Nhân 22

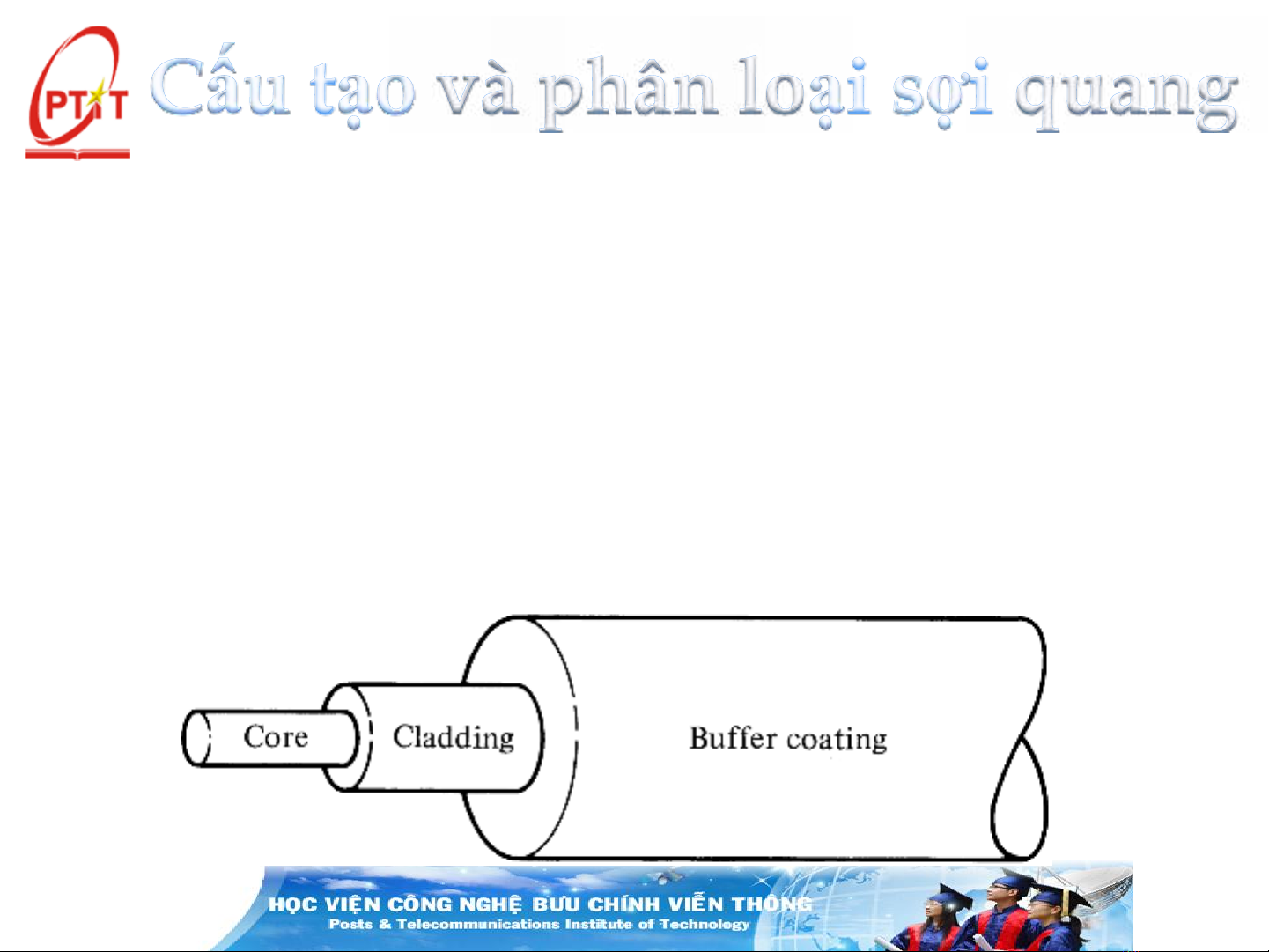

• Cấu tạo:
– Cấu tạo: hình trụ gồm lõi và vỏ, được chế tạo từ vật liệu trong
suốt
– Nguyên l truyn tn hiệu quang: phn xạ ni ton phnn1>
n2
–Phân loại sợi quang:
•Phân bố mặt cắt chiết suất: chiết suất bậc (SI), chiết suất biến đổi (GI)
• Số lượng mode truyn: sợi đa mode (MM) v sợi đơn mode (SM).
• Vật liệu chế tạo: Sợi thủy tinh, sợi nhựa (plastic)
6/02/2014
Nguyn Đc Nhân 23

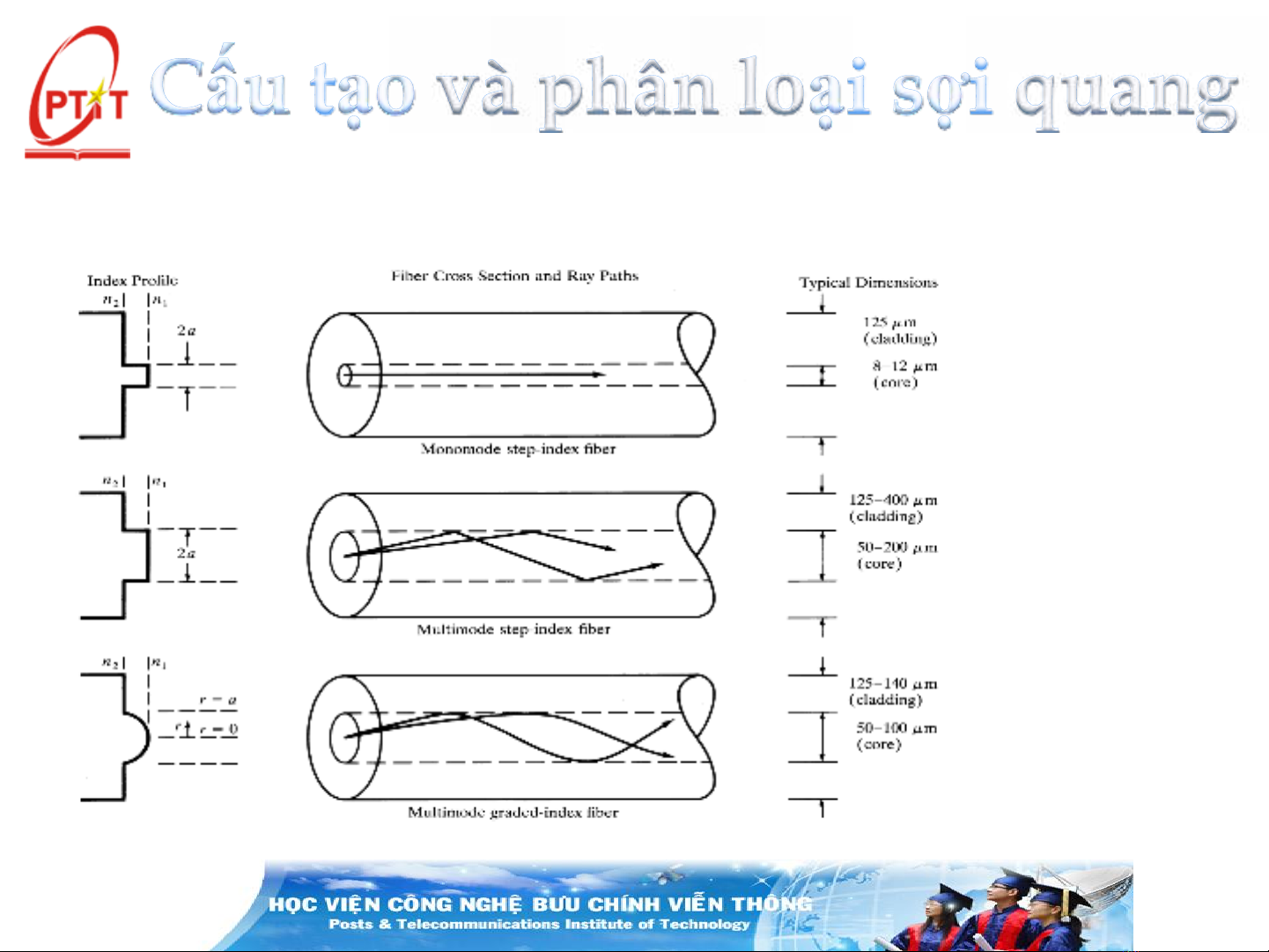

•Phân loại:
Sợi đơn mode (SM)
Sợi đa mode chiết
suất bậc (MM-SI)
Sợi đa mode chiết
suất biến đổi (MM-GI)
6/02/2014
Nguyn Đc Nhân 24

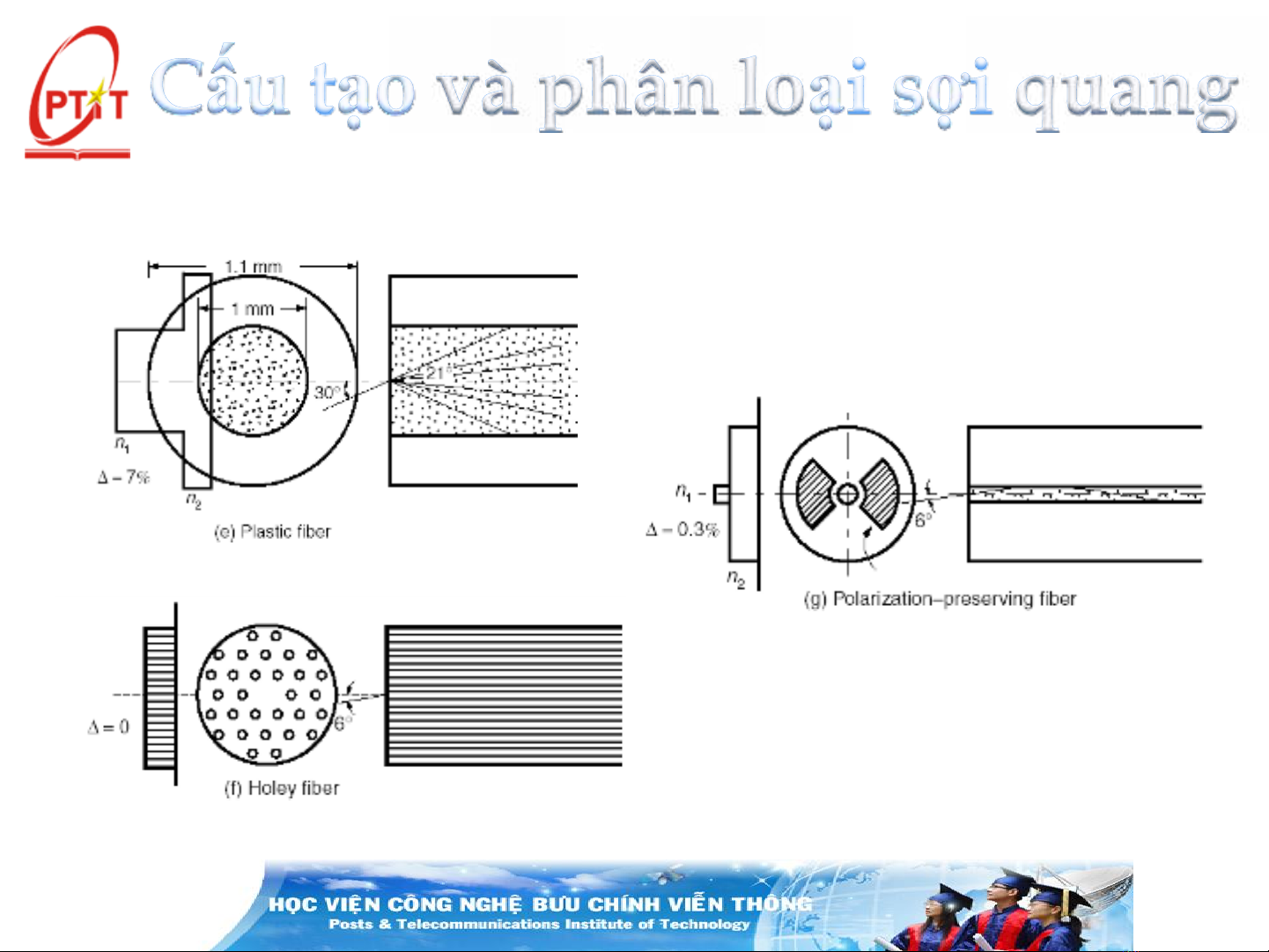

• Mt số loại sợi quang khác:
6/02/2014
Nguyn Đc Nhân 25

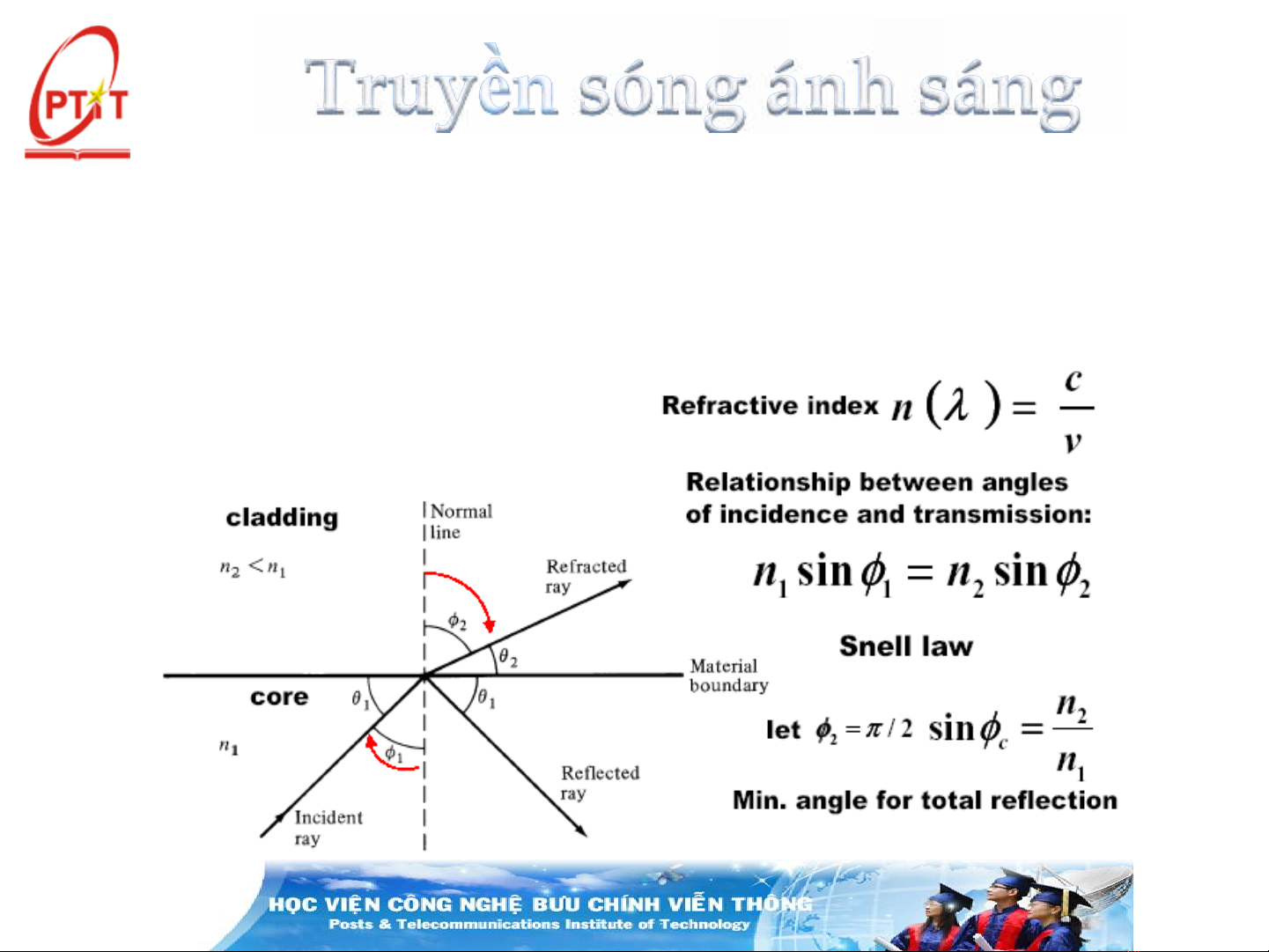

•Cơ sở truyn sóng:
–Trong môi trường đồng nhất, ánh sáng truyn thẳng
–Khi gặp b mặt phân cách giữa hai môi trường: mt phn phn xạ, còn
mt phn khúc xạ
