ĐIỀU KHIỂN LẬP TRÌNH 1
TRANG–86
BÀI TẬP

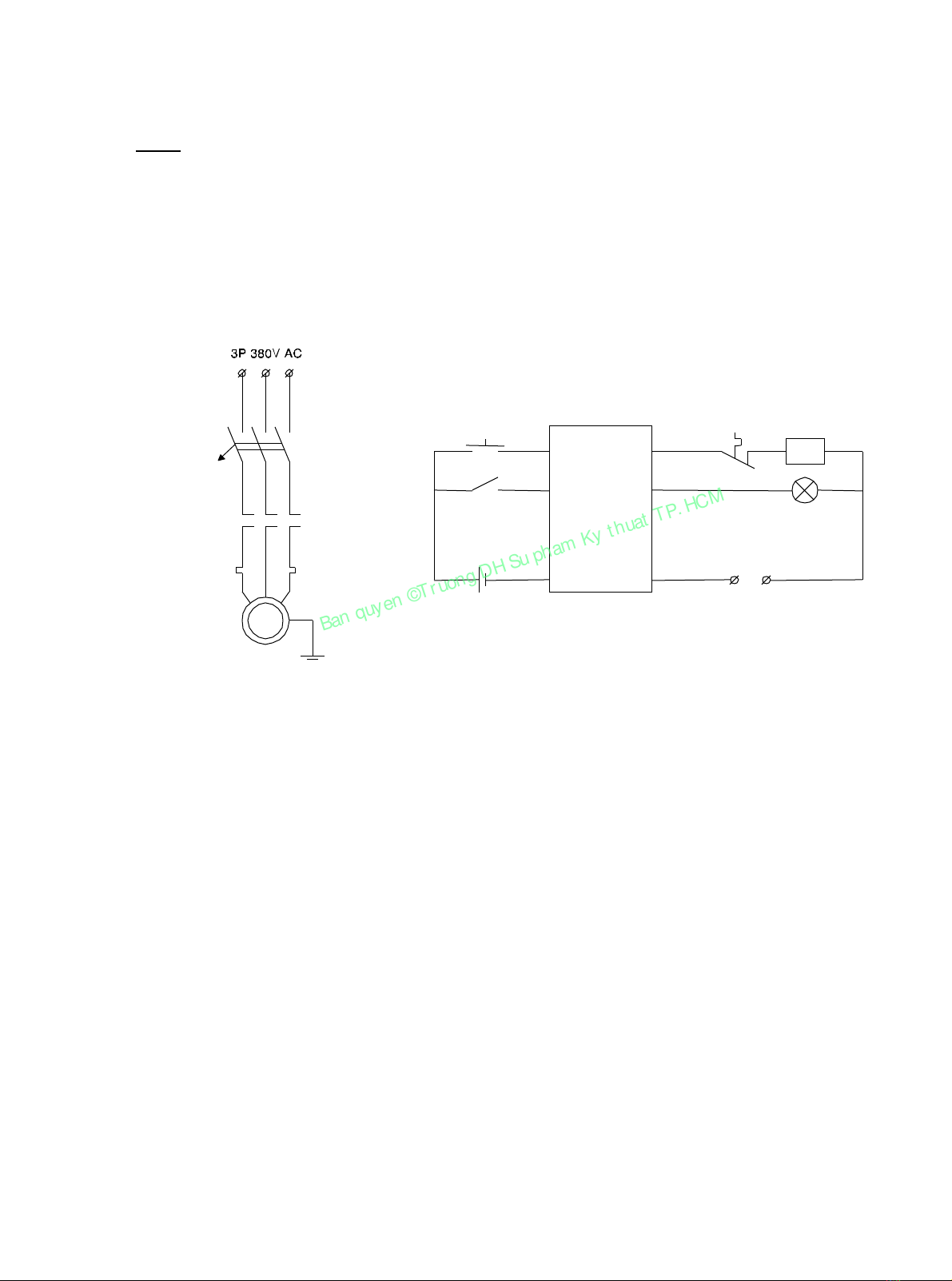

BT1:
Lập trình mở máy động cơ dùng 1 nút nhấn ON/OFF, hoạt động theo yêu cầu sau:
- Nhấn nút ON/OFF lần 1 động cơ chạy, đèn D sáng.
- Nhấn nút ON/OFF lần 2 động cơ dừng, đèn D tắt
- Khi có sự cố như quá tải, rờ le nhiệt RN tác động ,động cơ dừng và đèn D
sáng nhấp nháy liên tục.
- Sau khi xử lý sự cố xong nhấn nút RESET ở rờ le nhiệt, sau đó nhấn ON
động cơ chạy lại bình thường.
K
M
CB
RN
.
MẠCH ĐỘNG LỰC
+
RN
I0.1
ON/OFF
I0.0
Q0.1
Q0.0
D
220VAC
RN
K
SƠ Đ
Ồ MẠCH KẾT NỐI VỚI PLC
Com1 Com2
LN
Ban quyen © Truong DH Su pham Ky thuat TP. HCM
ĐIỀU KHIỂN LẬP TRÌNH 1
TRANG–87

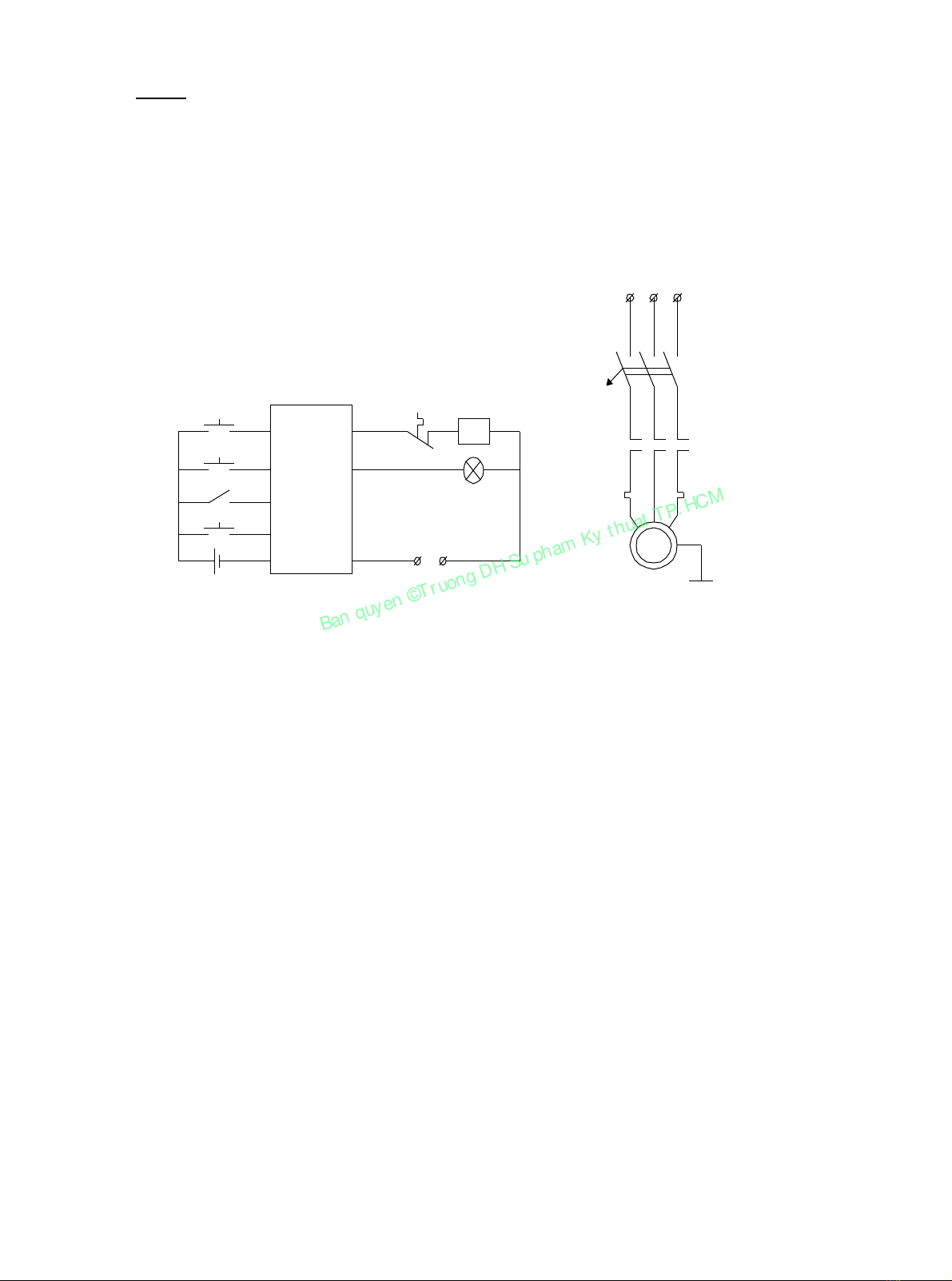

BT2 :
Lập trình mở máy động cơ dùng 2 nút nhấn ON/OFF, hoạt động theo yêu cầu sau:
- Nhấn nút ON động cơ sẽ chạy, đèn D sáng.
- Nhấn nút OFF động cơ dừng, đèn D tắt.
- Khi có sự cố như qua tải rờ le nhiệt RN tác động , động cơ dừng và đèn D sẽ nhấp
nháy liên tục.
- Sau khi xử lý sự cố xong nhấn nút RESET ở rờ le nhiệt và bảng điều khiển, động
cơ chạy lại bình thường
+Com1 Com 2
I0.1
RN I0.2
ON I0.0
Q0.1
Q0.0
OFF
220VAC
D
K
RN
NL
I0.3
RESET
K
RN
M
3P 380V AC
CB
MẠCH KẾT NỐI PLC MẠCH ĐỘNG LỰC
Ban quyen © Truong DH Su pham Ky thuat TP. HCM
ĐIỀU KHIỂN LẬP TRÌNH 1
TRANG–88

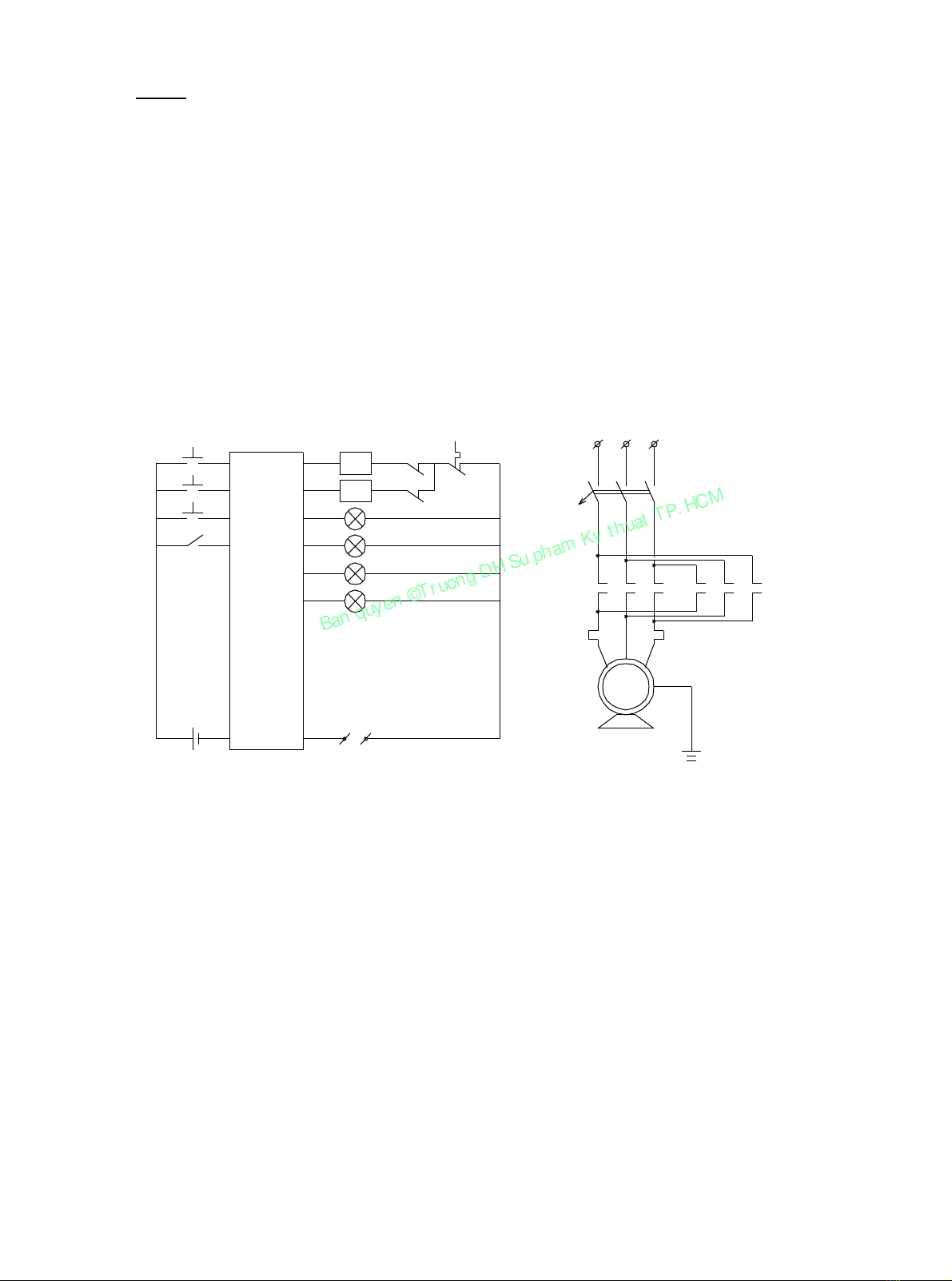

BT3 :
Mở máy động cơ 3 pha quay thuận nghịch dùng nút nhấn FOR,REV,OFF, hoạt động
theo yêu cầu sau:
- Đèn STOP sáng báo hiệu động cơ đang dừng.
- Nhấn nút FOR , động cơ chạy thuận, đèn FOR sáng, muốn dừng động cơ nhấn
STOP, đèn FOR tắt.
- Nhấn nút REV, động cơ chạy nghịch, đèn REV sáng, muốn dừng động cơ nhấn
STOP, đèn REV tắt.
- Khi động cơ đang chạy muốn chuyển đổi chiều quay động cơ nhấn STOP trước,
sau đó nhấn FOR hay REV.
- Khi có sự cố như quá tải, rờ le nhiệt RN tác động ,động cơ dừng, đèn FOR và REV
tắt, đèn OL sáng nhấp nháy liên tục.
- Sau khi xử lý sự cố xong nhấn nút RESET ở rờ le nhiệt, sau đó nhấn FOR hay
REV động cơ chạy lại bình thường.
Q0.5
+~
Com2Com1
-220VAC
RN
REV
FOR
STOP I0.0 Q0.0
I0.3
Q0.4
Q0.3
I0.2
I0.1
Q0.2
Q0.1
FOR
STOP
REV
KN
KT
KT
KN
OL
RN
L N
Chuù thích
KT : Coâng taéc tô thuaän
KN : Coâng taéc tô nghòch
RN : Rôø le nhieät
ÑOÄNG CÔ
KT
RN
3P 380VAC
CB
KN
Ban quyen © Truong DH Su pham Ky thuat TP. HCM
ĐIỀU KHIỂN LẬP TRÌNH 1
TRANG–89

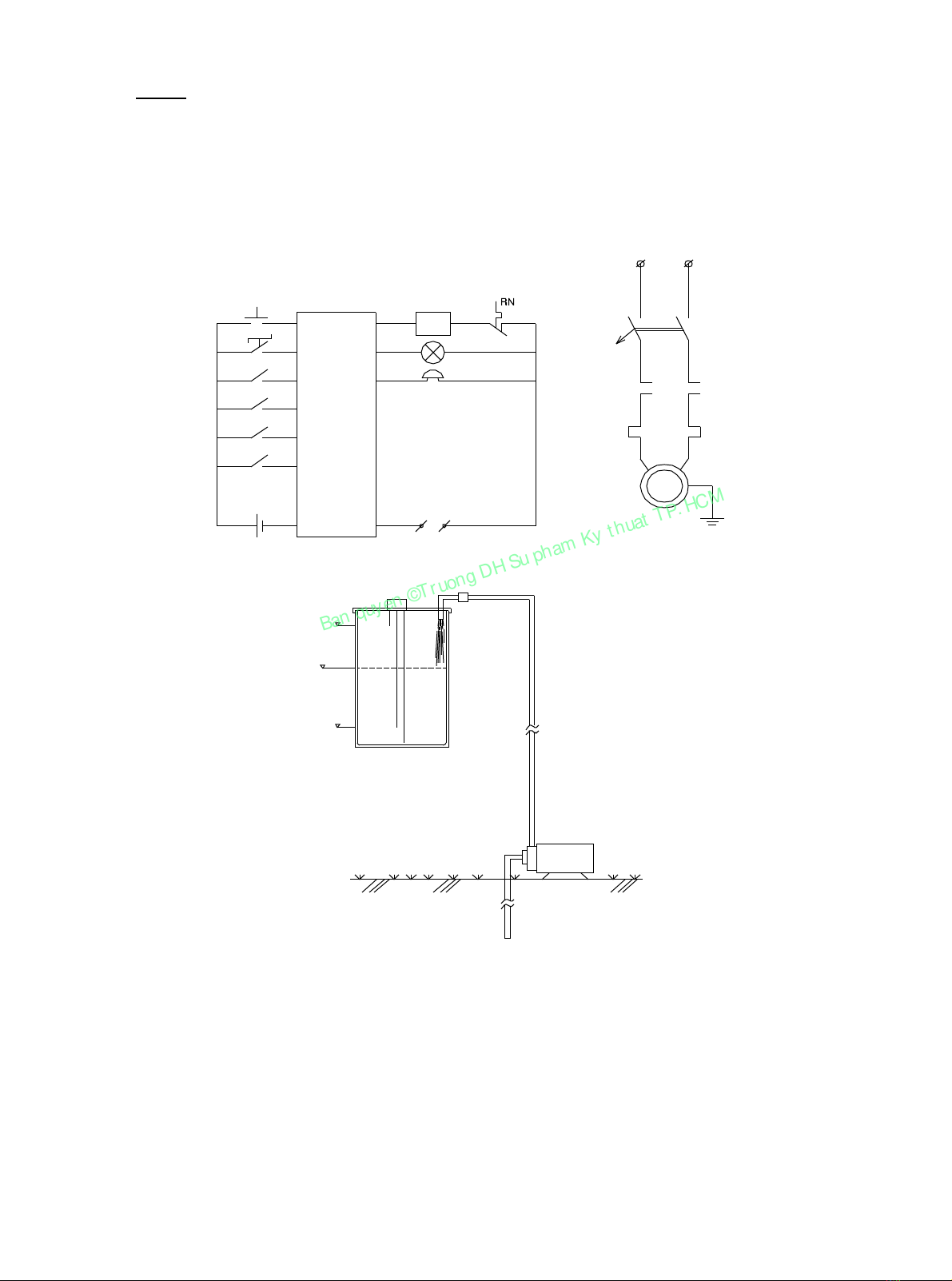

BT4 :
Điều khiển động cơ 1 pha bơm nước giếng lên hồ chứa với yêu cầu sau :
- Nước hồ cạn động cơ chạy
- Nước hồ đầy động cơ dừng.
- Khi động cơ đang chạy nếu nước trong ống không có 30 giây sau động cơ dừng lại,
chuông kêu báo mồi nước.
ON/OFF
I0.2 Q0.2
AL
H
I0.4
I0.3
AUTO/MAN
L
Q0.1I0.1
Q0.0I0.0
ON
chuoâng
K
RN I0.5
Com2
+-Com1 220VAC
~
N L
M
RN
K
1P 220V AC
CB
L
H
Möïc n öôùc
Caûm bie án C aûm bieán
AL
BÔM
HO À CH ÖÙA
Ban quyen © Truong DH Su pham Ky thuat TP. HCM
ĐIỀU KHIỂN LẬP TRÌNH 1
TRANG–90
BT5 :
Lập trình PLC điều khiển dây chuyền sản xuất gồm 3 động cơ hoạt động như sau :
- Nhấn nút khởi động cho động cơ Đ1 chạy, sau 5s cho phép vận hành Đ2.
- Nhấn nút khởi động cho động cơ Đ2 chạy, đồng thời lúc này động cơ Đ1 ngừng,
sau 10s thì cho phép vận hành động cơ Đ3.
- Nhấn nút khởi động động cơ Đ3 chạy đồng thời lúc này động cơ Đ2 ngừng.
- Nhấn nút dừng thì bất kỳ động cơ nào chạy cũng phải ngừng.
