Bài giảng Kỹ thuật sơn Cardboline: Công tác thi công sơn

Chia sẻ: _ _ | Ngày: | Loại File: PPTX | Số trang:19

18
lượt xem
2
download

  Download Vui lòng tải xuống để xem tài liệu đầy đủ

Bài giảng Kỹ thuật sơn Cardboline: Công tác thi công sơn có nội dung trình bày về mục đích của công tác thi công sơn; lập kế hoạch cho công tác thi công sơn; phương pháp thi công sơn; tiêu chuẩn độ dày màng sơn ướt;... Mời các bạn cùng tham khảo!

Chủ đề:
Lưu

Nội dung Text: Bài giảng Kỹ thuật sơn Cardboline: Công tác thi công sơn

  1. CÔNG TÁC THI CÔNG SƠN PAINT APPLICATION
  2. Công tác thi công sơn Paint Application Mục đích /Objective • Tạo nên lớp sơn đồng nhất, không khuyết tật Obtain a uniform, defect-free film • Đảm bảo độ bám dính giữa lớp sơn và bề mặt Ensure contact along surface adhesion points
  3. Công tác thi công sơn Paint Application Điều kiện chung General Considerations Kế hoạch /Planning • Điều kiện thi công /Conditions • ĐK môi trường /Microclimate • Phương pháp thi công /Application Methods • Kỹ năng của công nhân /Operator's Skill

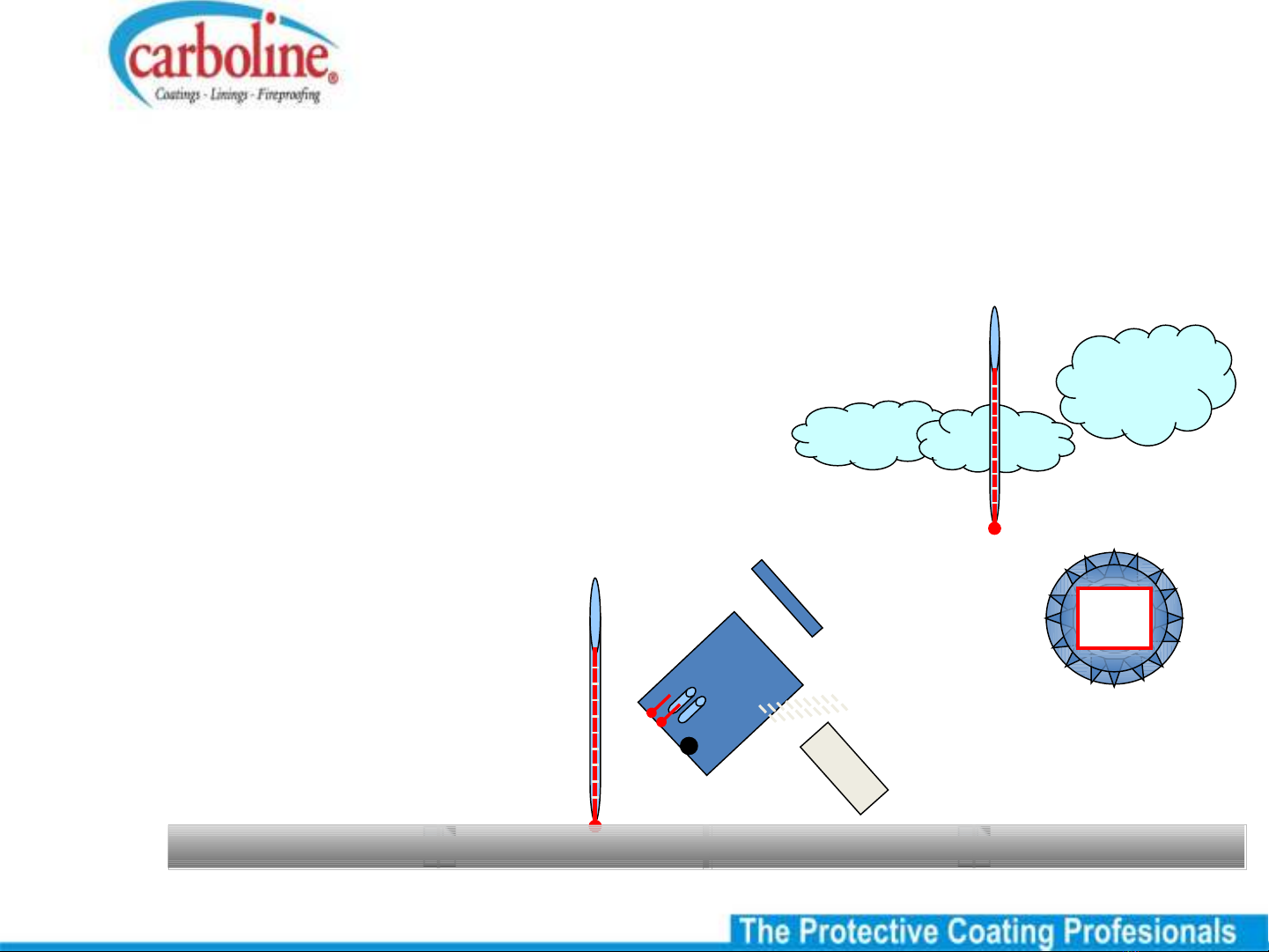

  4. Công tác thi công sơn Paint Application ĐK môi trường /Microclimate • Nhiệt độ không khí /Air Temperature • Độ ẩm /Relative Humidity • Nhiệt độ điểm sương /Dew Point Dew point • Nhiệt độ bề mặt calculator Surface Temperature
  5. Công tác thi công sơn Paint Application ĐK môi trường: ĐK chấp nhận chung Microclimate: Generally accepted conditions Độ ẩm /Relative humidity < 85% Nhiệt độ bề mặt/ Surface temp. ≥ Điểm sương + 3 oC Dew Point + 3 oC Nhiệt độ sơn /Paint temp. 15 – 25 oC Nhiệt độ tg sơn khô Tùy loại sơn Drying / curing temp. Depending of paint type (= Surface temp.)
  6. Công tác thi công sơn Paint Application Phương pháp thi công sơn /Application Methods • Bằng thủ công / Manual • Bằng sơn phun / Atomization : Spray • Phương pháp khác / Others
  7. Công tác thi công sơn Paint Application Phương pháp thi công bằng thủ công Application Methods : Manual • Cọ sơn /Brush • Con lăn /Roller • ...........
  8. Công tác thi công sơn Paint Application Phương pháp thi công bằng thủ công Application Methods : Manual Ø Đặc điểm /Characteristics • Cọ sơn /Brush ü Độ thấm tốt /Well penetrating ü Thích hợp cho sơn dặm ü Ideal for touch-up/ stripe coats ü Typical DFT : 50 um
  9. Công tác thi công sơn Paint Application Phương pháp thi công: Thủ công/ App. Method : Manual • Con lăn /Roller Ø Đặc điểm chung /Characteristics ü Độ thấm kém /Poor penetration ü Tạo màng sơn ko đều/ Leaves uneven, porous layer ü Độ dày màng sơn thấp hơn sơn bằng cọ: 30-40 microns/ Lower DFT than brush: 30-40 mic. ü Chủ yếu sử dụng cho sơn trang trí Mainly in decorative
  10. Công tác thi công sơn Paint Application Phương pháp thi công sơn bằng phun Application Methods : Atomization • Air Spray • Airless Spray
  11. Công tác thi công sơn Paint Application Phương pháp thi công sơn bằng phun Application Methods : Atomization • Airless Spray Ø Đặc điểm chung /Characteristics ü Năng suất cao /Very high productivity ü Sơn được độ dày màng sơn cao/ Capable of atomizing high-build paints thick films ü Độ thấm tốt /Good penetration ü Ít bụi sơn so air spray/ Less paint rebound than conventional air spray
  12. Công tác thi công sơn Paint Application Airless Spray Equipment - Nozzle • Đường kính béc phun Ø Lượngsơn được phun ra Orifice diameter Volumetric flow rate • Góc phun /Fan angle Ø Chiềurộng của sơn phun ra Spray fan width
  13. Công tác thi công sơn Paint Application Airless Spray – Paint Hoses, Pressure Loss Sơn có độ nhớt lớn /High viscosity paint • Béc phun: /Nozzle: 0.021” • Áp lực phun: /Pressure: 150 bar • Đ.kính dấy sơn: /Hose diameter: 1/2” 1/4” • Ch.dài dây sơn: /Hose length: 100 m 4m • Áp lực thất thoát/ Pressure loss: 45 bars 30 bars Áp lực tại máy sơn cần thiết là : 150 + 45 + 30 = 225 bars Necessary paint pressure at pump: 150 + 45 + 30 = 225 bars
  14. Công tác thi công sơn Paint Application Độ dày màng sơn ướt /Wet Film Thickness GAUGE (microns) 125 100 75 50 25 Wet Paint Substrate
  15. Công tác thi công sơn Paint Applicatino Độ dày màng sơn ướt /Wet Film Thickness GAUGE (microns) 125 100 75 50 25 Wet Paint Substrate
  16. Công tác thi công sơn Paint Application Cross Spraying
  17. Công tác thi công sơn Paint Application Cross Spraying
  18. Công tác thi công sơn Paint Application Dustspray Overspray Dryspray
  19. Kết thúc Câu hỏi & Trả lời Q&A
