CHƯƠNG 4:
KỸ THUẬT TRUYỀN DẪN KHÔNG DÂY
1. Quá trình truyền sóng
1/15/2024 24

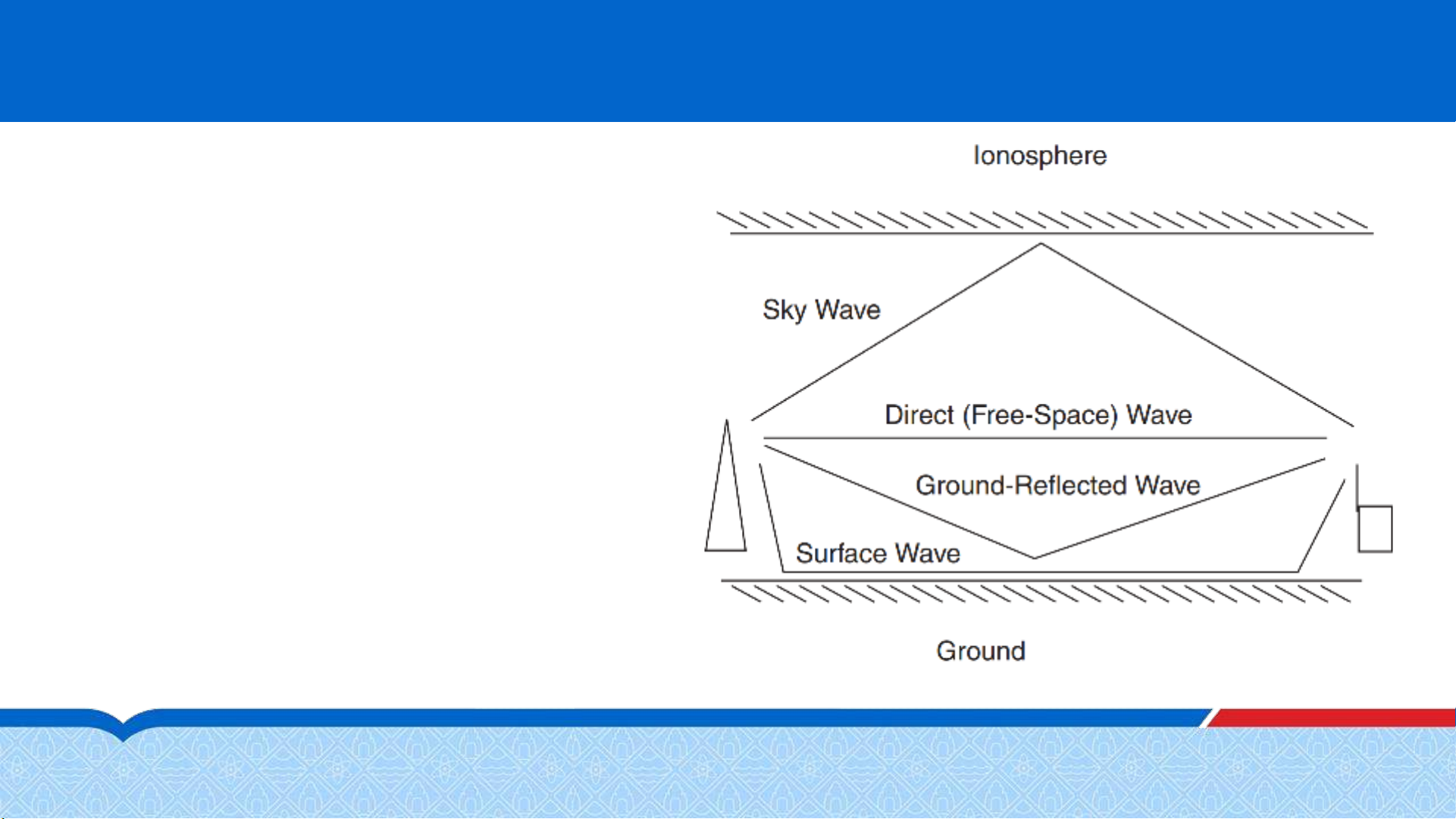

Truyền sóng radio dùng trong
mạng WSN thường dưới dạng trực
tiếp hay không gian tự do. Sóng
phát ra từ nguồn, đi theo tất cả các
hướng theo đường thẳng, năng
lượng thay đổi tỉ lệ nghịch với
khoảng cách.
Suy hao trong môi trường không
phải là không gian tự do (như cáp
đồng trục, vật liệu xây dựng, tòa
nhà, vật cản…).
2. Điều chế tín hiệu
1/15/2024 25
Ứng dụng baseband là các ứng dụng mà tín hiệu mã hóa được phát đi trực tiếp qua
kênh truyền mà không thay đổi về sóng mang.
Non-baseband sử dụng các kỹ thuật điều chế tín hiệu trước khi truyền đi.
Hệ thống baseband thường bị giới hạn về khả năng truyền thông tin ở khoảng cách
đến và dặm
Dạng điều chế thường được dùng là điều chế biên độ (AM), điều chế tần số (FM),
điều chế pha (PM). Một số dạng điều chế số tương ứng là ASK (amplitude shift
keying), FSK (frequency shift keying), PSK (phase shift keying) và sự kết hợp
PSK-ASK tạo thành QAM (quadrature amplitude modulation).
2. Điều chế tín hiệu (tt)
1/15/2024 26

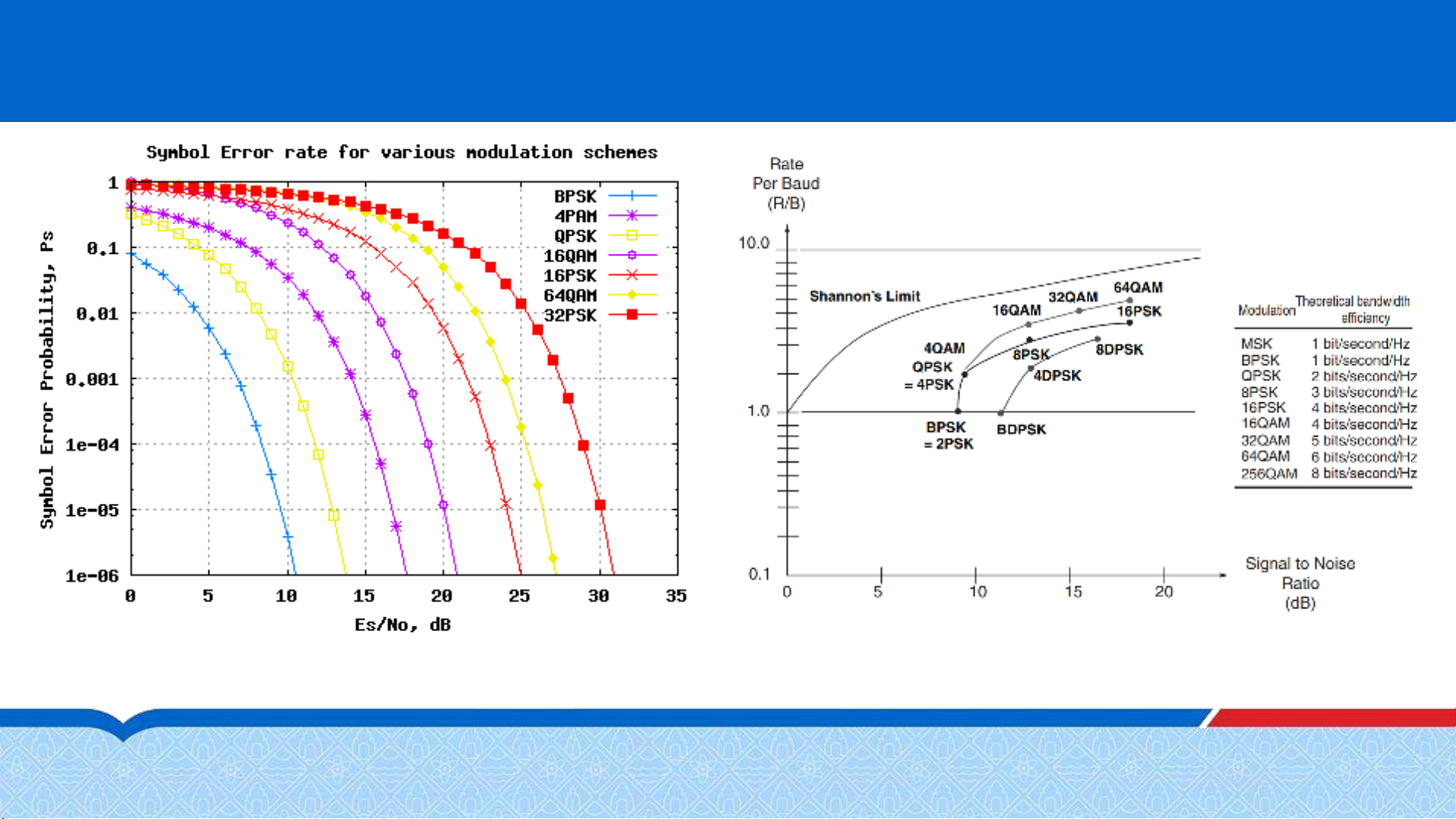

Hình: So sánh một số phương pháp điều chế tín hiệu
3. Các công nghệ không dây
1/15/2024 27

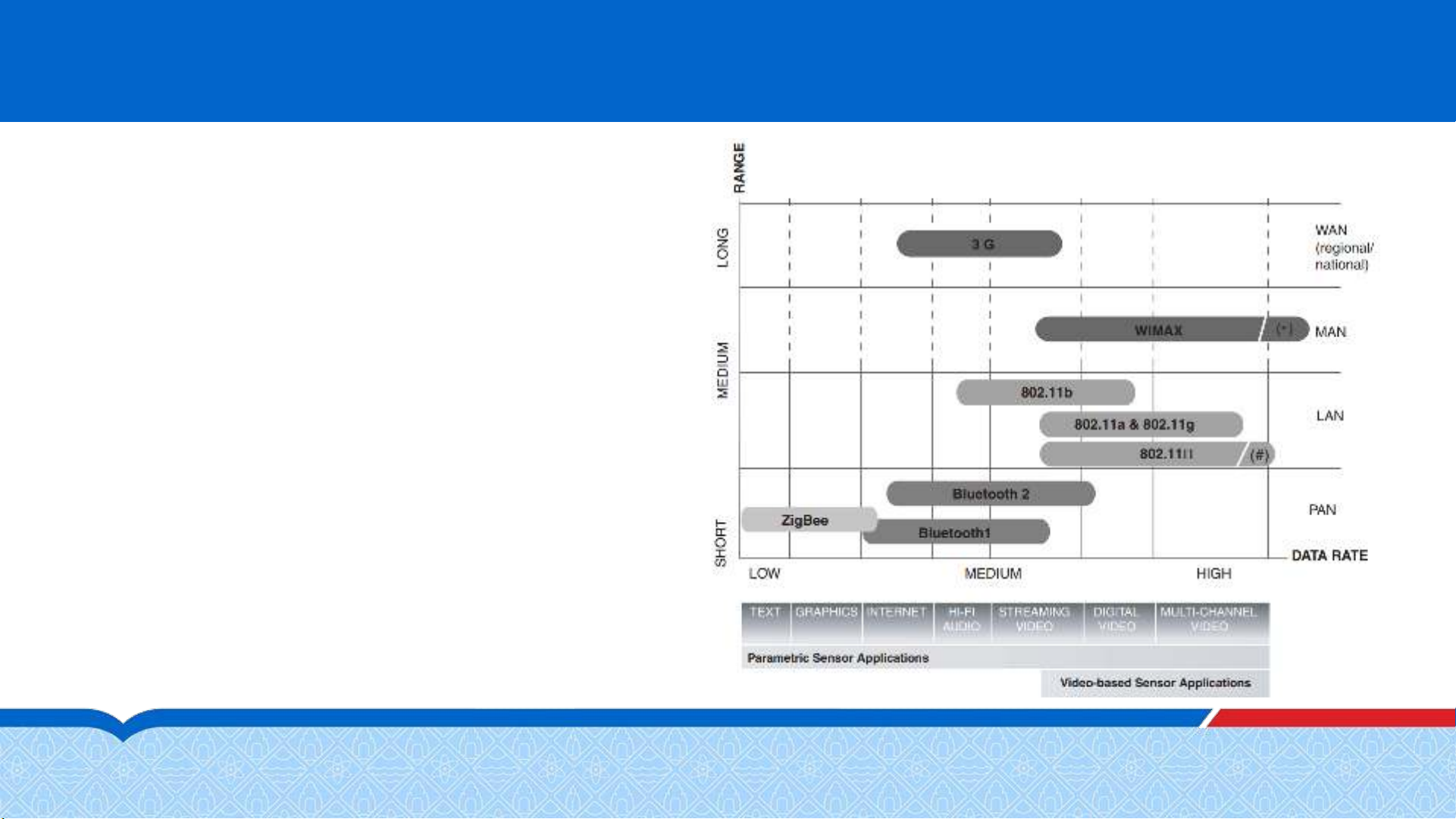

Có nhiều giao thức không dây,
được sử dụng khá rộng rãi là
IEEE 802.15.1(Bluetooth), IEEE
802.11a/b/g/n wireless LANs,
IEEE 802.15.4 (ZigBee), Man-
scope IEEE 802.16 (WiMax),
mạng di động và kỹ thuật nhận
dạng bằng sóng vô tuyến
(RFID)
