Nội dung Text: Demo wireless lan controller

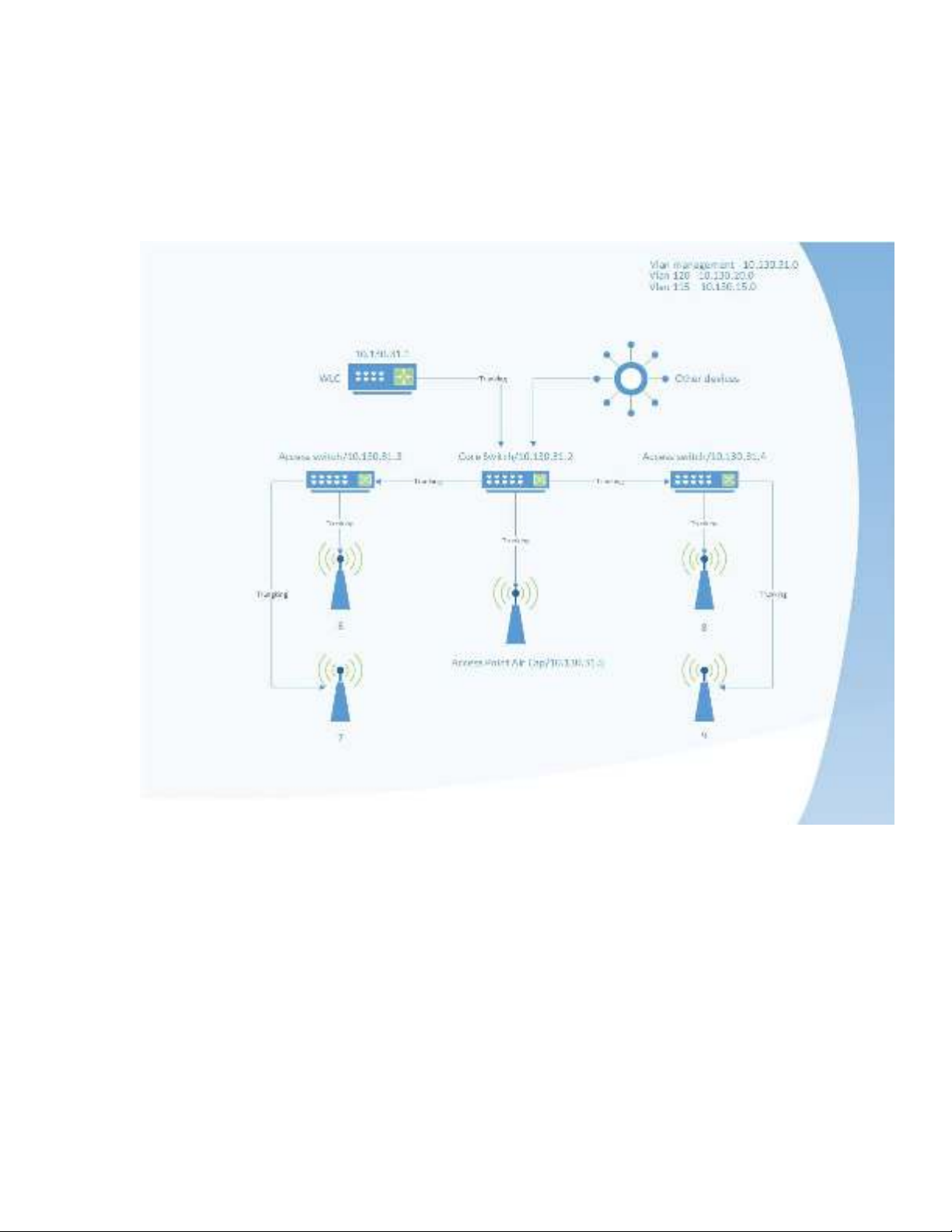

DEMO WIRELESS LAN CONTROLLER  Cấu hình Wireless Lan Controller và Wireless Access Point : Cấu hình AP : - Dùng dây Console cấu hình AP với với địa chỉ IP cùng lớp mạng IP Management như trên là [ 10.130.31.0/24 ] Username Password mặc định Air-Cap là : cisco/Cisco [ C password viết hoa ]

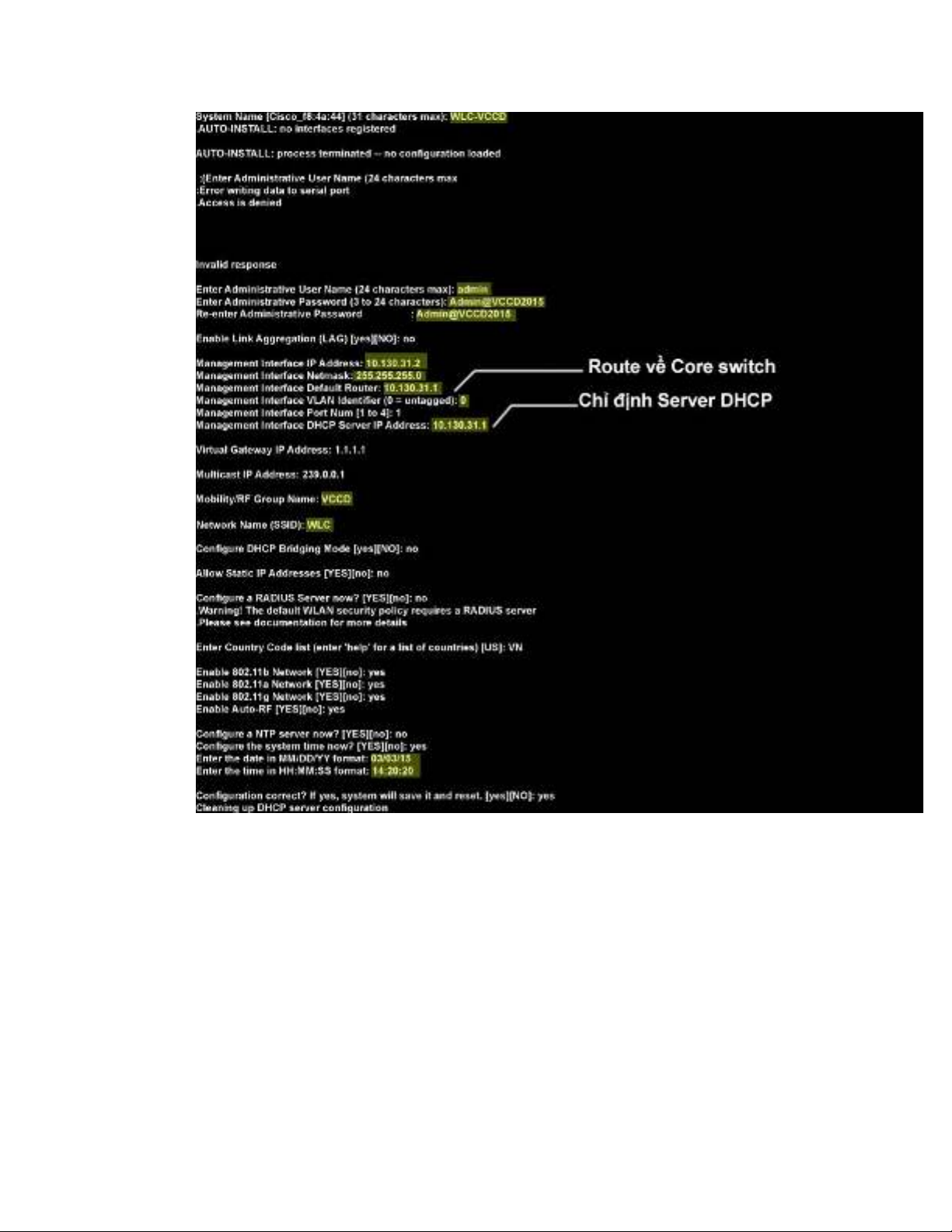

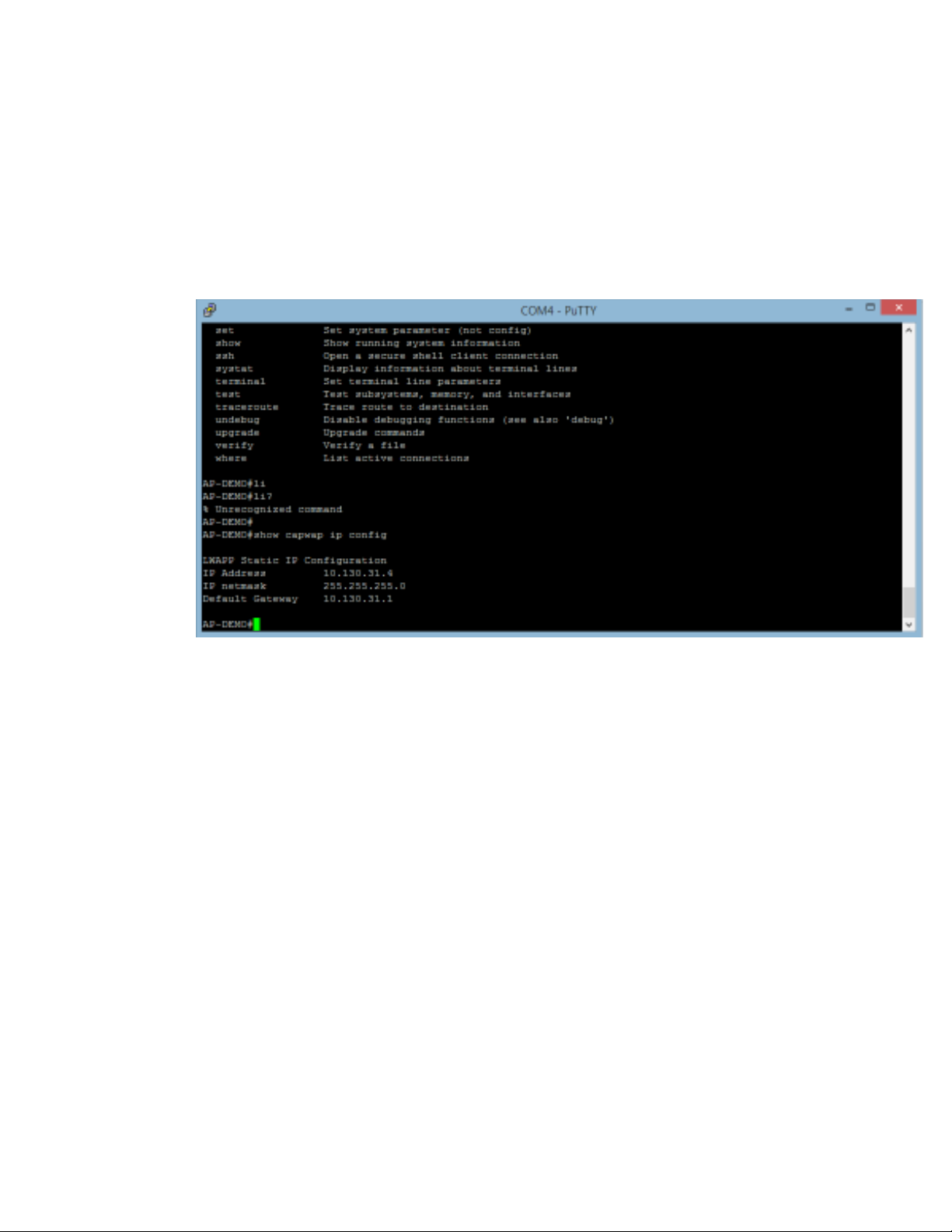

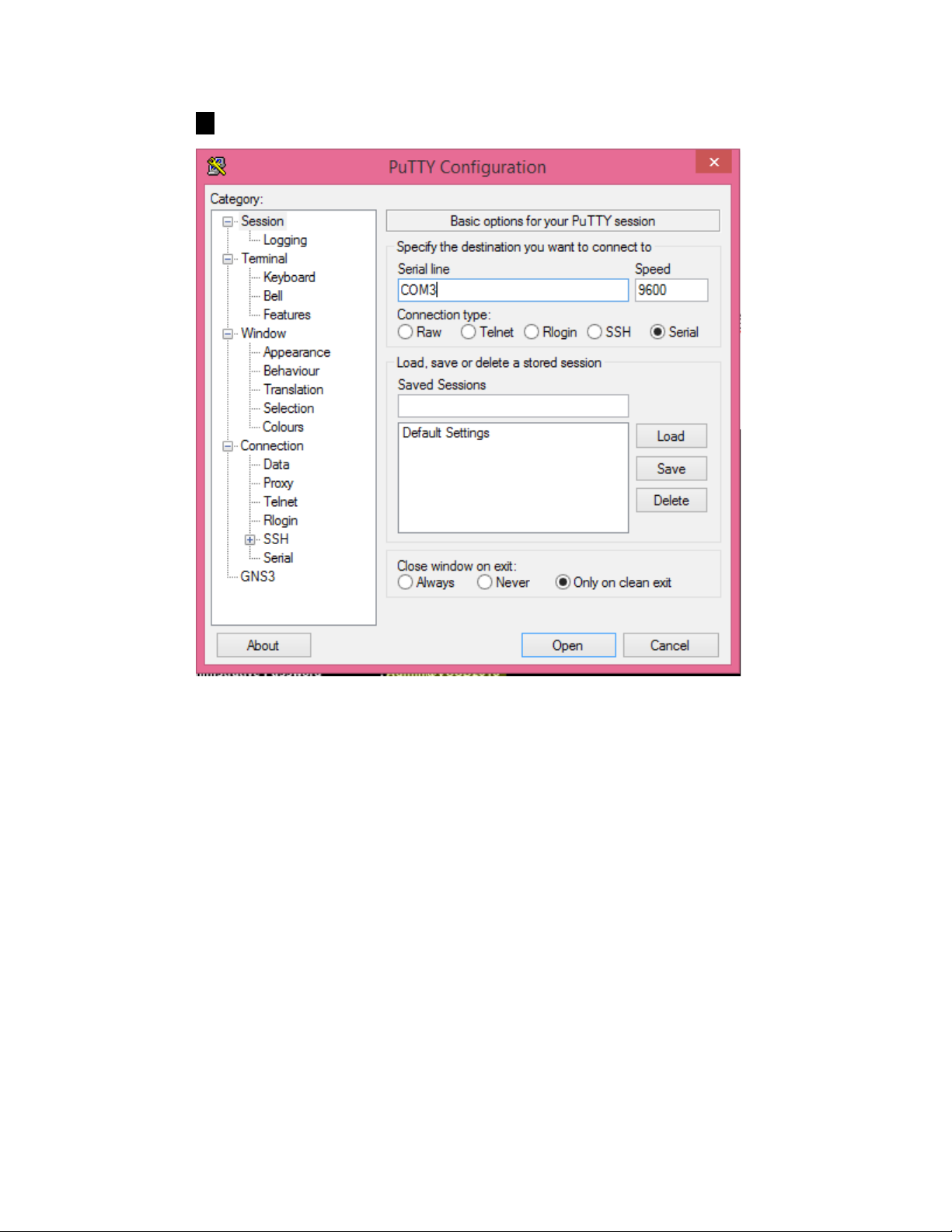

- Lệnh : AP: enable AP: capwap ap ip address 10.130.31.4 [ đây sẽ là địa chỉ quản lý AP ] AP: capwap ap ip default-gateway 10.130.31.1 [ trỏ gate-way về Core SW ] - Để kiểm tra ta dùng lệnh show capwap ip config : - Sau khi cấu hình xong trên Air Cap sẽ nhận được config từ Wireless Lan Controller và đồng thời ta truy cập Webconfig trên Wireless Lan Controller sẽ hiện thiết bị Air-Cap ( AP ). Cấu hình ban đầu Wireless Lan Controller : Sau khi khởi động xong Wireless Lan Controller, dùng dây Console kết nối vào cổng Console, mở phần mềm putty hoặc securityCRT chọn dạng connect là serial trên seral line ta điền cổng COM mà mình nhận được [ để xem cổng COM bao nhiêu ta vào computer management ở hình minh họa dưới ] .
dd
Dfaddadad
* Note : những điểm tô màu ta có thể thay đổi và điền theo yêu cầu. Cấu hình SSID : - Để cấu hình SSID cho AP ta cấu hình trên WLC, truy cập management IP interface address cấu hình trên WLC để vào giao diện Webconfig : - Clink login :
* Username : admin * Password : Admin@VCCD2015 Ta đặt ở bước đầu. * Note : dùng dây mạng cắm vào port 1 để có thể truy cập vào giao diện webconfig Sau khi Login vào:
Truy cập sang tab WIRELESS -> All AP xem Wireless Lan Controller đã thấy được AP chưa : - Trước khi ta bắt đầu cấu hình SSID ta cấu hình interface để quả lý SSID và để join vào một Vlan chúng ta muốn. * Click tab Controller - > Interface : Trong cấu hình interface ở Port Number là port 2, port này dung để quản lý SSID và kết nối WLC với SSID.
Sau khi tạo interface : Tiếp theo ta sẽ tạo SSID :
* Click tab WLANS - > CLICK NEW SSID : * Sau khi đặt tên SSID sẽ ra như sau ở trong tab General ta đặt tên Profile Name tên sóng Wifi sẽ hiện, radio policy, ở Interface/interface Group ta chọn interface vlan mà sóng wifi sẽ kết nối. [ ở đây wifi SRAFF sẽ thuột interface vlan 120 ]
* Qua tab Security để cấu hình mức bảo mật và mật khẩu sóng : Ở authentication key management : chọn PSK để có thể đặt mật khẩu cho sóng. Sau khi config xong ta bắt đầu dung laptop test xem đã lên sóng Wifi chưa [ thường phải đợi 1 khoảng thời gian để AP nhan cấu hình từ Wireless Lan Controller đổ xuống.
