  1. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn MH/MĐ: LẮP RÁP VÀ CÀI ĐẶT MÁY TÍNH Bài 1: LỊCH SỬ PHÁT TRIỂN MÁY TÍNH Bài 2: LINH KIỆN CẤU THÀNH BỘ MÁY TÍNH Bài 3: BO MẠCH CHỦ VÀ HỆ THỐNG BUS Bài 4: BỘ NHỚ CHÍNH - RAM Bài 5: BỘ XỬ LÝ (CPU) VÀ NHỮNG ĐẶC TRƯNG CÔNG NGHỆ Bài 6: THIẾT BỊ LƯU TRỮ LƯU TRỮ VÀ CÁC CHUẨN GIAO TIẾP. Bài 7: BỘ NGUỒN - PSU Bài 8: XÂY DỰNG HỆ THỐNG MÁY TÍNH Bài 9: HỆ THỐNG XUẤT NHẬP CƠ BẢN - BIOS Bài 10: CÀI ĐẶT HỆ ĐIỀU HÀNH MÁY TÍNH Bài 11: CÀI ĐẶT DRIVER THIẾT BỊ Bài 12: CÀI ĐẶT ỨNG DỤNG Bài 13: SAO LƯU VÀ PHỤC HỒI DỮ LIỆU Bài 14: LAPTOP – NHỮNG ĐẶC TRƯNG CƠ BẢN BÁO CÁO ĐỒ ÁN CUỐI MÔN THI CUỐI MÔN
  2. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn BÀI 6a: CHUẨN GIAO TiẾP THIẾT BỊ LƯU TRỮ Phương thức truyền dữ liệu và thông số kỹ thuật của các chuẩn giao tiếp dùng cho thiết bị lưu trữ Giới thiệu về các chuẩn giao tiếp lưu trữ. Chuẩn giao tiếp IDE. Chuẩn giao tiếp SCSI. Câu hỏi và bài tập.
  3. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn MỤC TIÊU BÀI HỌC Giải thích được các chuẩn giao tiếp dùng cho thiết bị lưu trữ. Trình bày được phương thức truyền dữ liệu, thông số kỹ thuật của các chuẩn giao tiếp IDE và SCSI.

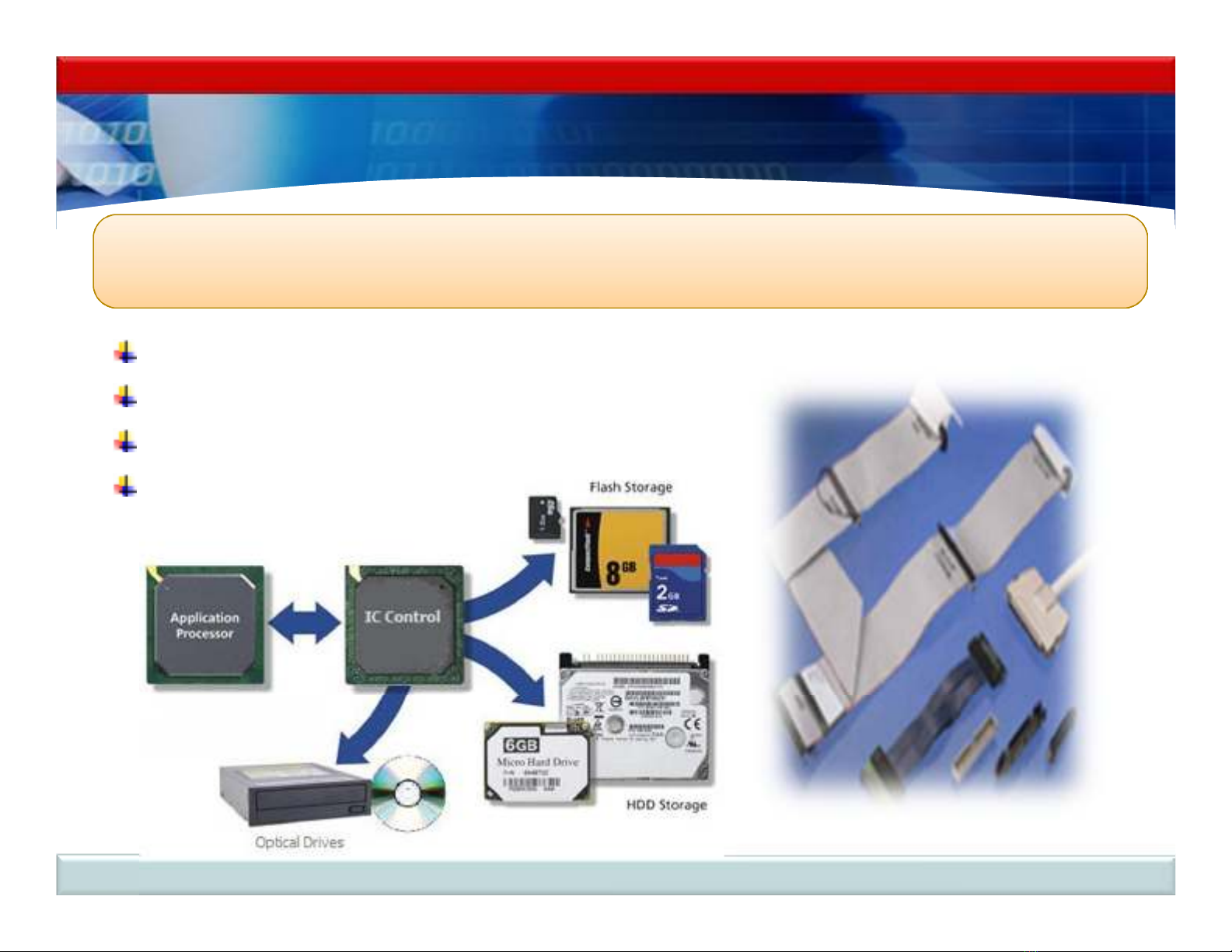

  4. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn Giới thiệu về các chuẩn giao tiếp lưu trữ Phân loại các chuẩn giao tiếp dùng cho thiết bị lưu trữ và ứng dụng Giới thiệu: Chuẩn giao tiếp lưu trữ là tập hợp các qui định, phương thức giúp trao đổi dữ liệu giữa máy tính với các thiết bị lưu trữ. Phân loại: Chuẩn giao tiếp IDE (Intergrated Drive Electronics). Chuẩn giao tiếp SCSI (Small Computer System Interface). Ứng dụng: Dùng trong các máy PC. Dùng trong các máy chủ, máy trạm. Dùng cho các máy chủ chuyên dụng.

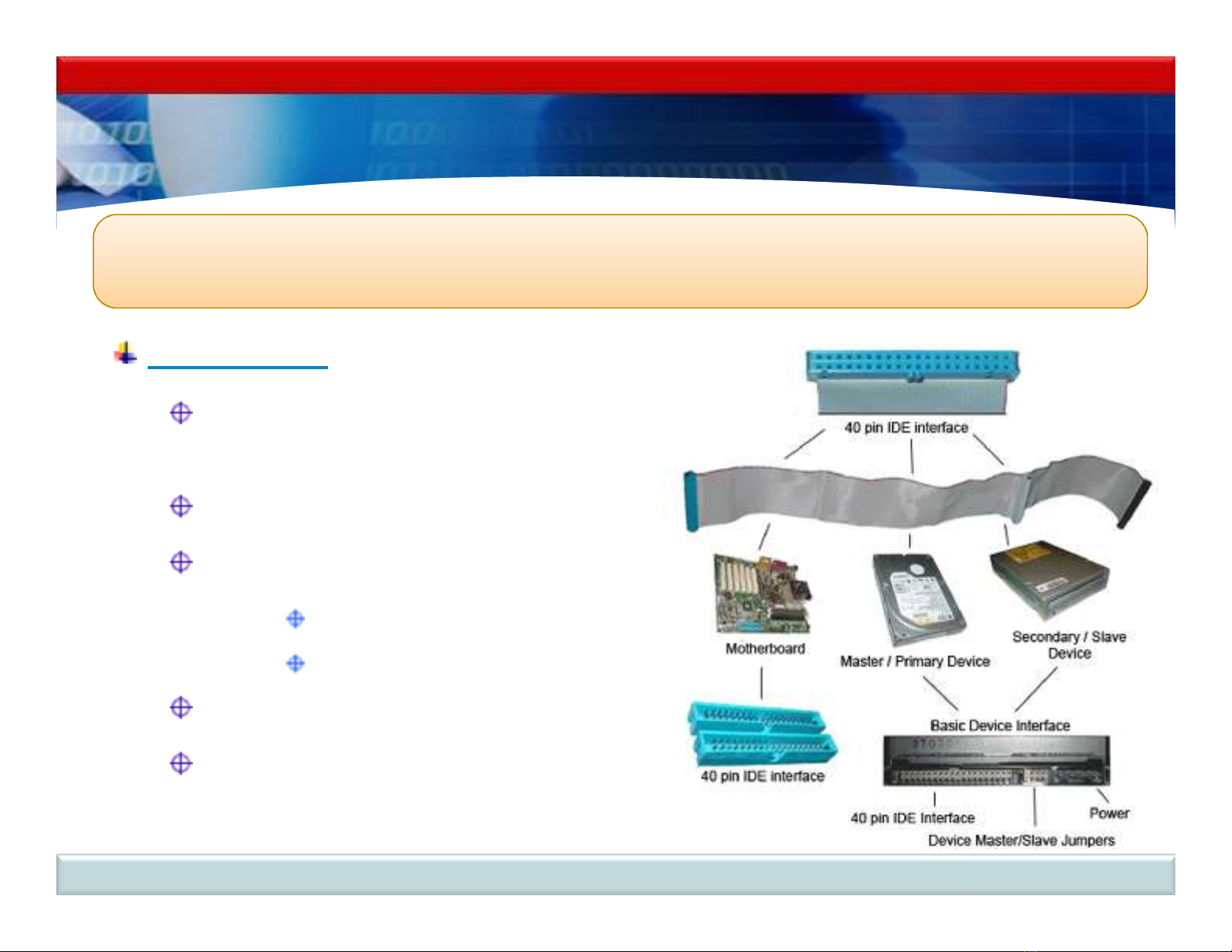

  5. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn Chuẩn giao tiếp IDE Chuẩn giao tiếp của thiết bị lưu trữ được sử dụng phổ biến trong các máy tính cá nhân hiện nay Chuẩn ATA: Kết nối vật lý: đầu nối, cáp, jumper. Phương pháp truyền dữ liệu. Phương pháp truy xuất dữ liệu. PIO. DMA, UDMA. Chế độ hoạt động: ATA1 … ATA7. Phân loại: PATA, ATAPI.
  6. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn Chuẩn giao tiếp IDE Chuẩn SATA : Kết nối vật lý: đầu nối, cáp, jumper. Phương pháp truyền dữ liệu. Phân loại: SATA, SATA II, eSATA.
  7. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn Chuẩn giao tiếp IDE Chuẩn SATA và PATA:
  8. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn Chuẩn giao tiếp IDE Chuẩn SATA và PATA:
  9. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn Chuẩn giao tiếp SCSI Chuẩn giao tiếp của thiết bị lưu trữ dùng trong các máy sever cho phép truyền dữ liệu với tốc độ cao Chuẩn SCSI: Kết nối vật lý: đầu nối, cáp, jumper. Phương pháp truyền dữ liệu. Phân loại: SCSI. Fast SCSI, Fast -Wide SCSI. Ultra SCSI, Ultra Wide SCSI. Ultra2 SCSI, Ultra2 Wide SCSI. Ultra3 SCSI. Ultra-320 SCSI, Ultra-640 SCSI.
  10. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn Chuẩn giao tiếp SCSI Chuẩn SCSI:
  11. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn Chuẩn giao tiếp SCSI Chuẩn SAS: Kết nối vật lý: đầu nối, cáp, jumper. Phương pháp truyền dữ liệu: truyền nối tiếp theo dạng điểm đến điểm.
  12. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn Chuẩn giao tiếp SCSI So sánh SCSI và SAS:
  13. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn Chuẩn giao tiếp SCSI Chuẩn SAS và SATA:
  14. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn Chuẩn giao tiếp FC – Fibre Channel Chuẩn giao tiếp của thiết bị lưu trữ dùng trong việc lưu trữ mạng Chuẩn FC – Fibre Channel: Giới thiệu: hội đồng phát triển trên Fibre channel được ANSI thành lập vào năm 1989. Hai năm sau, IBM, Hewlett-Packard và Sun Microsystems hợp lực thành lập tổ chức FCSI (Fibre Channel Systems Initiative) nhằm đảm bảo tính liên tác giữa các sản phẩm và xúc tiến chuẩn bị cho sự ra đời của Fibre Channel. Năm 1994, Fibre Channel được ANSI đưa thành chuẩn. Một năm sau, nhiệm vụ của nhóm FCSI chính thức chuyển cho hội Fibre Channel.
  15. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn Chuẩn giao tiếp FC – Fibre Channel Chuẩn FC – Fibre Channel Chuẩn giao tiếp với thiết bị lưu trữ thông qua hệ thống cáp quang dùng trong các máy chủ chuyên dụng.
  16. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn TÓM LƯỢC BÀI HỌC Chuẩn thiết bị lưu trữ giúp máy tính trao đổi dữ liệu với các thiết bị lưu trữ theo các phương thức khác nhau Có hai phương thức chính để truyền thông tin: Truyền nối tiếp và truyền song song Các chuẩn thiết bị lưu trữ thông dụng: PATA, SATA, SCSI, SAS, FC…
  17. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn BÀI 6b: THIẾT BỊ VÀ CÔNG NGHỆ LƯU TRỮ Thiết bị và các giải pháp, công nghệ dùng lưu trữ thông tin của máy tính Ổ đĩa cứng (HDD – Hard Disk Drives). Ổ đĩa quang (Optical Drives). Các thiết bị khác. Kỹ thuật kết nối hệ thống RAID. Xử lý một số lỗi thông thường. Câu hỏi bài tập.
  18. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn MỤC TIÊU BÀI HỌC Nhận diện và phân biệt các loại thiết bị lưu trữ. Hiểu biết cấu tạo và nguyên lý hoạt động của ổ đĩa cứng, ổ đĩa quang và đĩa quang. Nắm vững phương pháp lắp đặt ổ đĩa cứng và ổ đĩa quang. Xử lý một số sự cố thông dụng của ổ đĩa cứng và ổ đĩa quang.
  19. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn Ổ đĩa cứng (HDD) Là một thiết bị lưu trữ thông dụng nhất hiện nay, dữ liệu được lưu trữ trên một hoặc nhiều phiến kim loại có phủ từ tính. Cấu tạo vật lý: Bộ khung: làm bằng hợp kim nhôm giúp định vị các chi tiết bên trong và đảm bảo độ kín. Đĩa từ: làm bằng nhôm, hợp chất gốm và thuỷ tinh, 2 mặt được phủ lớp từ tính và lớp bảo vệ. Đầu đọc/ghi: dùng đọc/ ghi dữ liệu, mỗi mặt đĩa có một đầu đọc/ ghi riêng. Mạch điều khiển: truyền tín hiệu giữa máy tính và HDD. Cache: bộ nhớ đệm dùng làm nơi lưu dữ liệu tạm thời. Moto: dùng để quay đĩa từ.
  20. TRƯỜNG TRUNG CẤP VIỆT KHOA Website: http://www.vietkhoa.edu.vn Ổ đĩa cứng (HDD) Cấu trúc vật lý:
