  1. Bài giảng Rơ le: Chương 11 TỰ ĐỘNG ĐIỀU CHỈNH TẦN SỐ (TĐT) • KHÁI NIỆM VỀ TĐT • NGUYÊN TẮC LÀM VIỆC CỦA TĐT • ĐẶC TÍNH ĐIỀU CHỈNH CỦA TĐT • TGT_TỰ ĐỘNG GIẢM TẢI THEO TẦN SỐ
  2. I. KHÁI NIỆM VỀ TĐT • Mục đích • Điều chỉnh tần số tại MF_ TĐT • Điều chỉnh tần số tại các nút_ TGT
  3. II. NGUYÊN TẮC LÀM VIỆC CỦA TĐT • Thiết bị tự động quan trọng của MP • Điều chỉnh Pcơ để duy trì tần số (tốc độ MP) không đổi khi có sự thay đổi chế độ làm việc trong HT PF = PPT TĐT

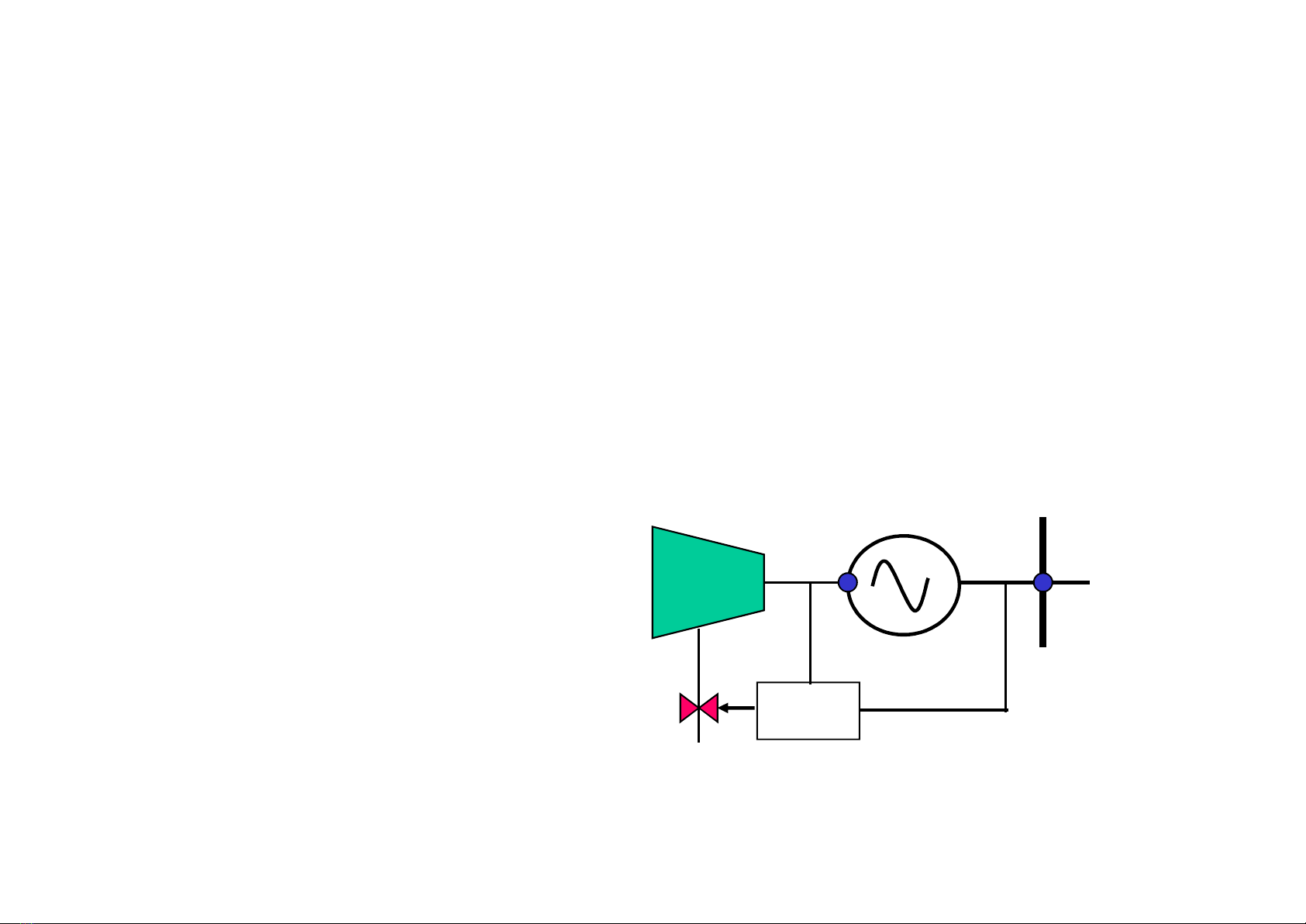

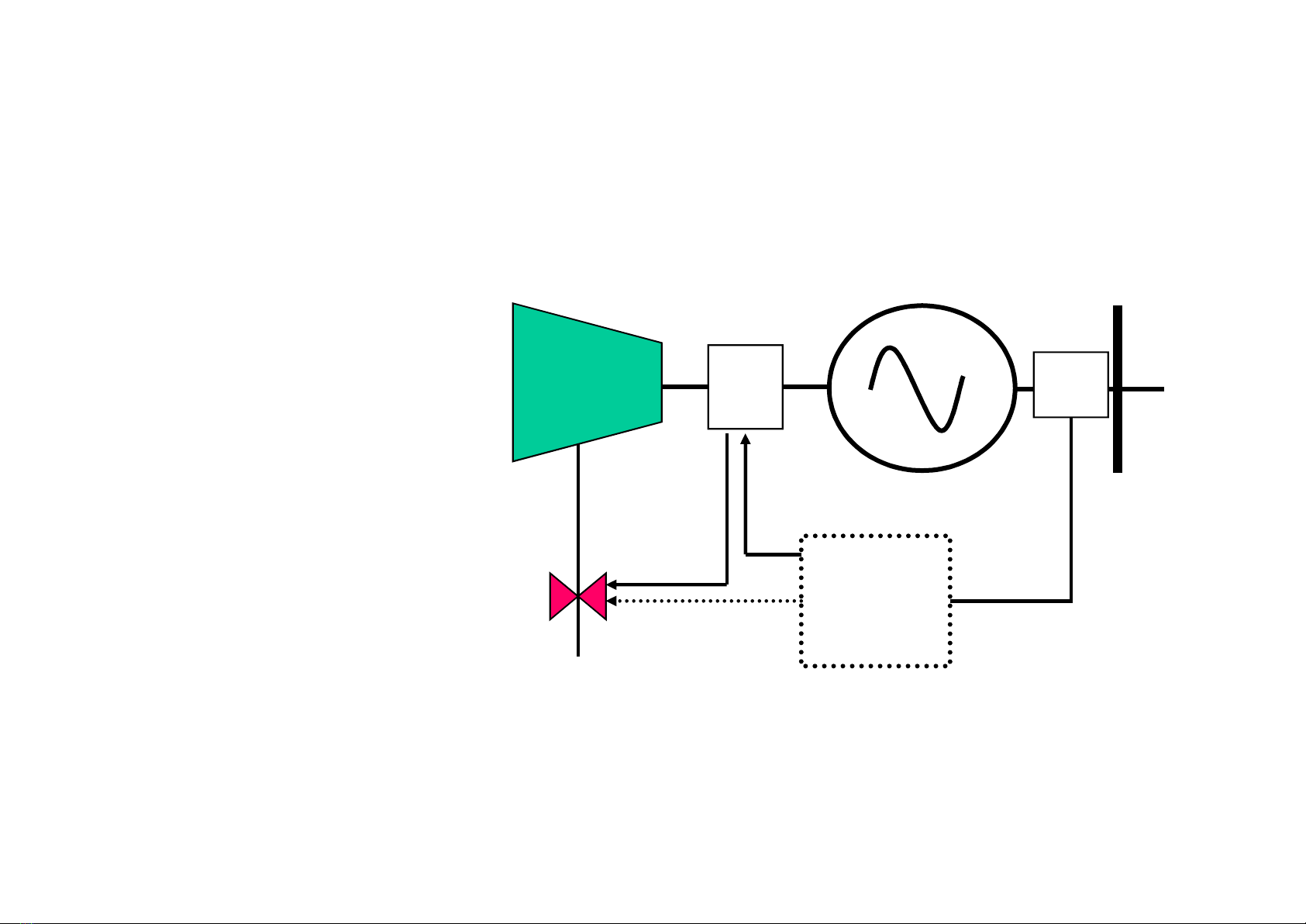

  4. • Sơ đồ khối 1. Bộ điều chỉnh sơ 1 2 cấp 2. TB đo lường 3. Bộ điều chỉnh thứ cấp 4 3 4. Bộ chấp hành
  5. 1. TB điều chỉnh sơ cấp: là bộ điều chỉnh li tâm : _ gắn trực tiếp trên trục cơ _ truyền động trực tiếp đến cơ cấu van điều chỉnh _ có đặc tính phụ thuộc  đm  P
  6. 2. Thiết bị đo lường tần số : Máy phát tốc đưa tín hiệu điện áp tỷ lệ với tốc độ cho Bộ điều chỉnh thứ cấp. 3. Bộ điều chỉnh thứ cấp : _ điều chỉnh trị số đặt của bộ sơ cấp _ duy trì tốc độ roto MP ( tần số ) không đổi _ hoạt động bằng điện, điện tử . . . 4. Bộ chấp hành _ điều khiển cơ cấu đóng mở van hơi, nước . . . _ điều khiển trực tiếp qua hệ thống điện-cơ _ điều khiển qua hệ thống thủy lực, thủy khí.

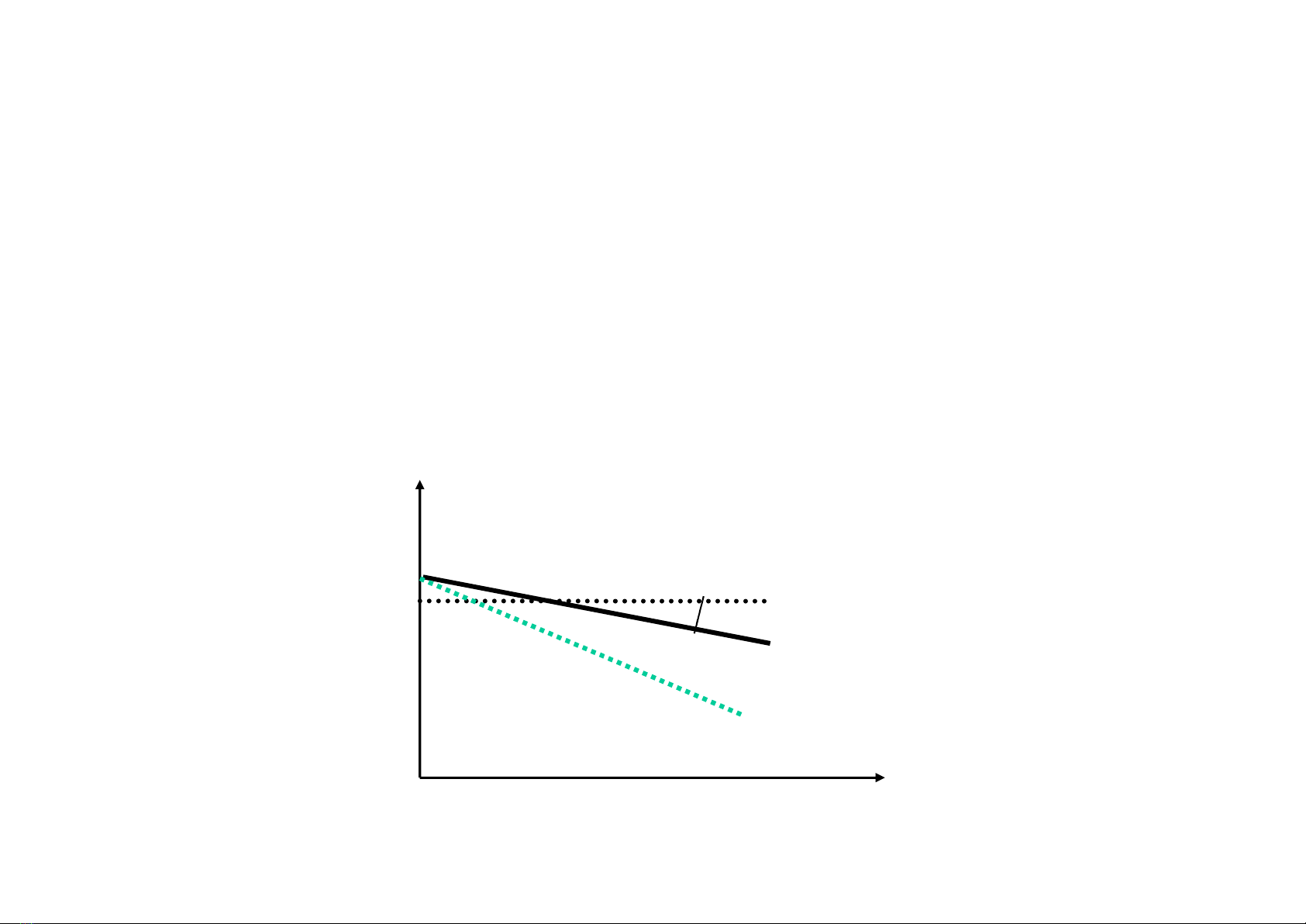

  7. III. ĐẶC TÍNH ĐIỀU CHỈNH * BIỂU THỊ QUAN HỆ F (PF ) * ĐẶC TÍNH TẦN SỐ f (PF ) f c fđm a b P1 P2 PF
  8. * TỰ ĐỘNG PHÂN BỐ CÔNG SUẤT TÁC DỤNG CỦA CÁC MÁY PHÁT LÀM VIỆC SONG SONG f c a c a b b P2 P1 PF2 PF1 P2 P1
  9. IV. TỰ ĐỘNG GIẢM TẢI_TGT _ TỰ ĐỘNG ĐIỀU CHỈNH TẦN SỐ TẠI CÁC NÚT _ SỬ DỤNG TẠI CÁC TBA TG CÓ NHIỀU XUẤT TUYẾN _ SA THẢI PHỤ TẢI KHI TẦN SỐ GIẢM TGT
  10. _ Giảm công suất hợp lý (giảm tải theo từng đợüt) _ Giảm công suất không hợp lý có thể dẫn đến trường hợp tần số lơ lửng _ Tránh các trường hợp giảm tần số ngắn hạn Sự thay đổi tần số khi thiếu hụt công suất tác dụng I. khi không có TGT II. khi có TGT
