Chương 1
NỘI LỰC TRONG BÀI TOÁN THANH
Chương 1. Nội lực trong bài toán thanh
NỘI DUNG
1.1. Các thành phần noäi lực trên mặt cắt ngang
1.2. Biểu đồ nội lực – PP mặt cắt biến thiên
1.3. Liên hệ vi phân giữa mô men uốn, lực cắt và
tải trọng phân bố
1.4. Phương pháp vẽ biểu đồ nội lực theo điểm
đặc biệt
1.5. Biểu đồ nội lực của dầm tĩnh định nhiều nhịp
1.6. Biểu đồ nội lực của khung phẳng
University of Architechture
1.1. Các thành phần noäi lực trên mặt
cắt ngang (1)

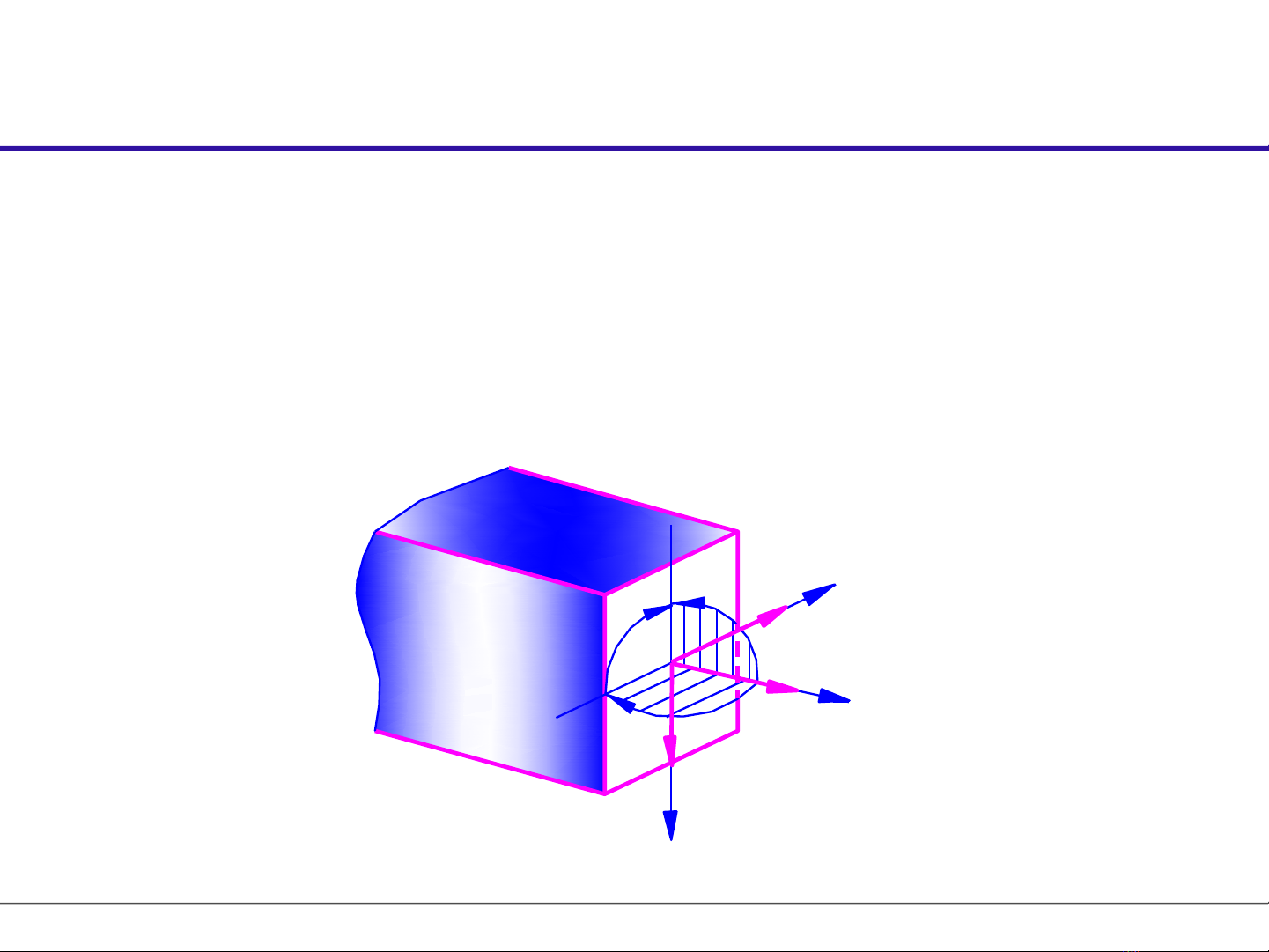

•Trong trường hợp tổng quát trên mặt
cắt ngang của thanh chịu tác dụng của
ngoại lực có 6 thành phần noäi lực:
y
z
x
Mx
My
M
zQx
NZ
Q
y
University of Architechture
1.1. Các thành phần noäi lực trên mặt
cắt ngang (2)

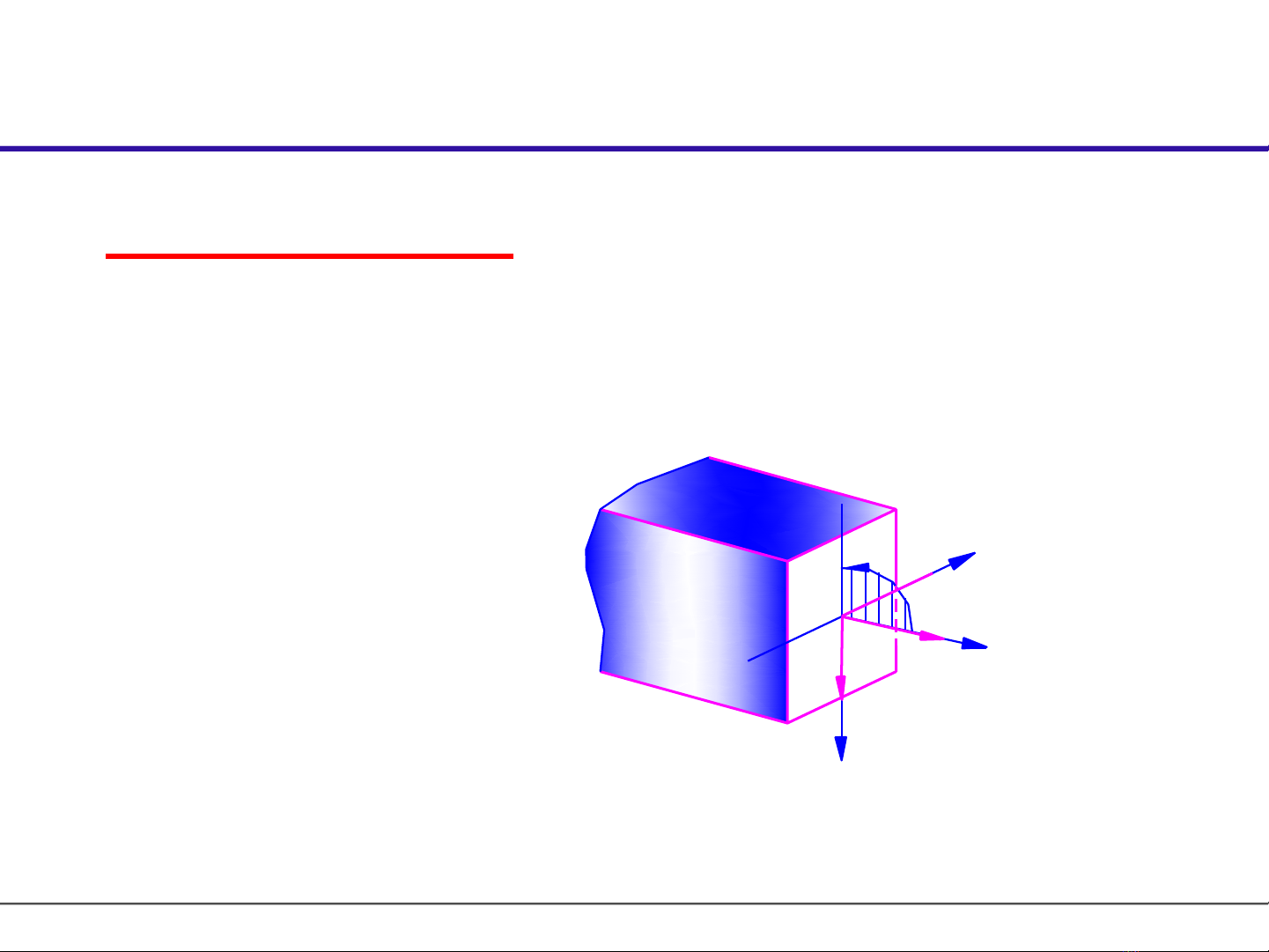

•Bài toán phẳng:Ngoại lực nằm trong mặt
phẳng đi qua trục z (yOz) => Chỉ tồn tại
các thành phần ứng lực trong mặt phẳng
này: Nz, Mx, Qy
•Nz-lực dọc; Qy-lực cắt; Mx–mô men uốn
y
z
x
Mx
NZ
Qy
University of Architechture
1.1. Các thành phần noäi lực trên mặt
cắt ngang (3)

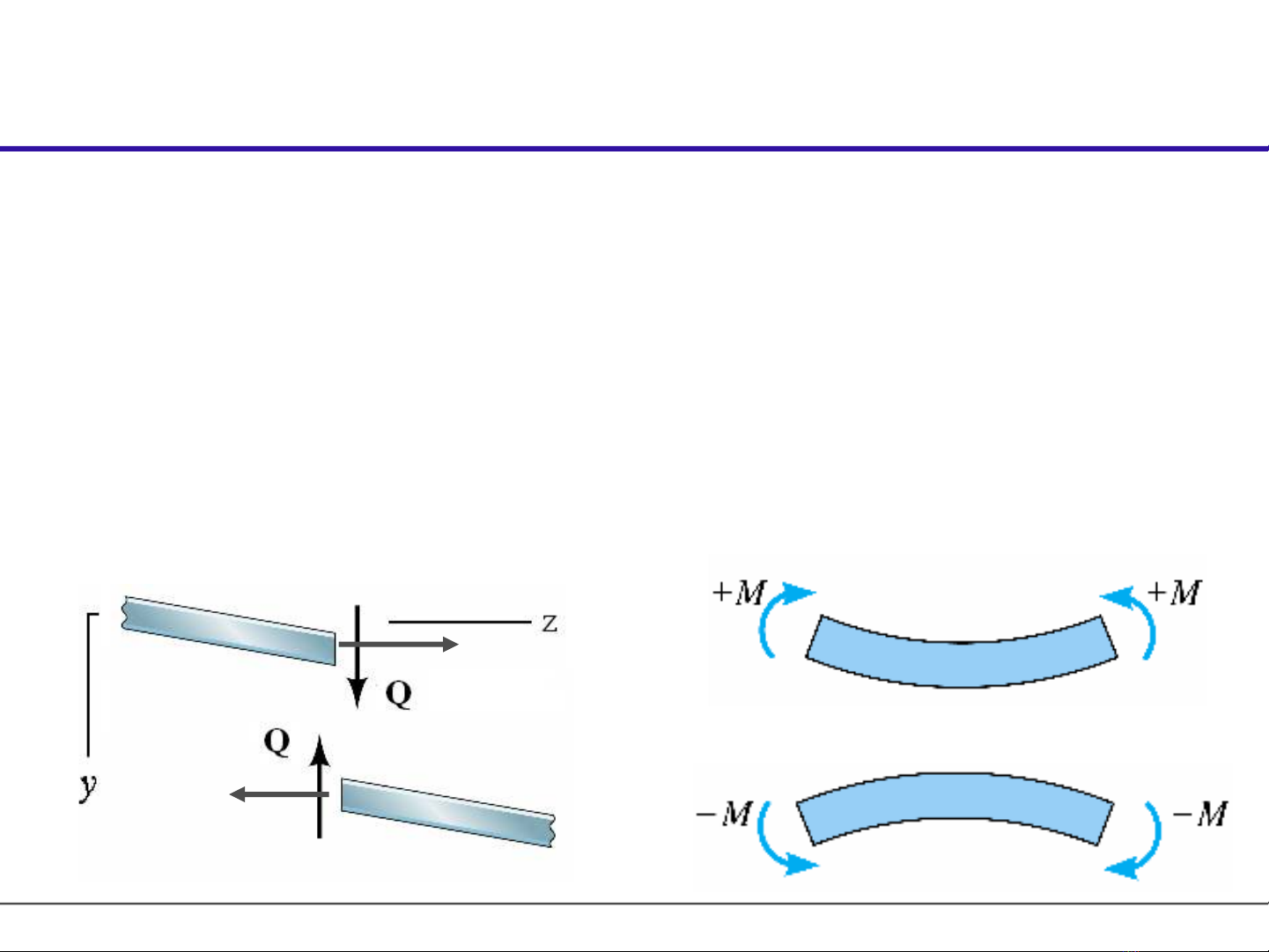

Qui ước dấu các thành phần ứng lực
Lực dọc:N>0 khi có chiều đi ra khỏi mặt cắt
Lực cắt:Q>0 khi có chiều đi vòng quanh phần
thanh đang xét theo chiều kim đồng hồ
Mô men uốn:M>0 khi làm căng các thớ dưới
N
N
Để xác định các thành phần nôi lực: PHƯƠNG PHÁP MẶT CẮT
