Chapter 2
THIẾT KẾ ĐƯỜNG DÂY TRUYỀN TẢI
2.1 Các yêu cầu thiết kế đường dây
2.2 Chọn cấp điện áp
2.3 Chọn dây dẫn
2.4 Bố trí dây dẫn
2.5 Vầng quang điện
2.6 Sứ cách điện
2.7 Tải của tổng trở sóng (SIL)
2.8 Thiết kế phần điện
2.9 Sức căng -độ võng
2.10 Trụ điện
CuuDuongThanCong.com https://fb.com/tailieudientucntt
2

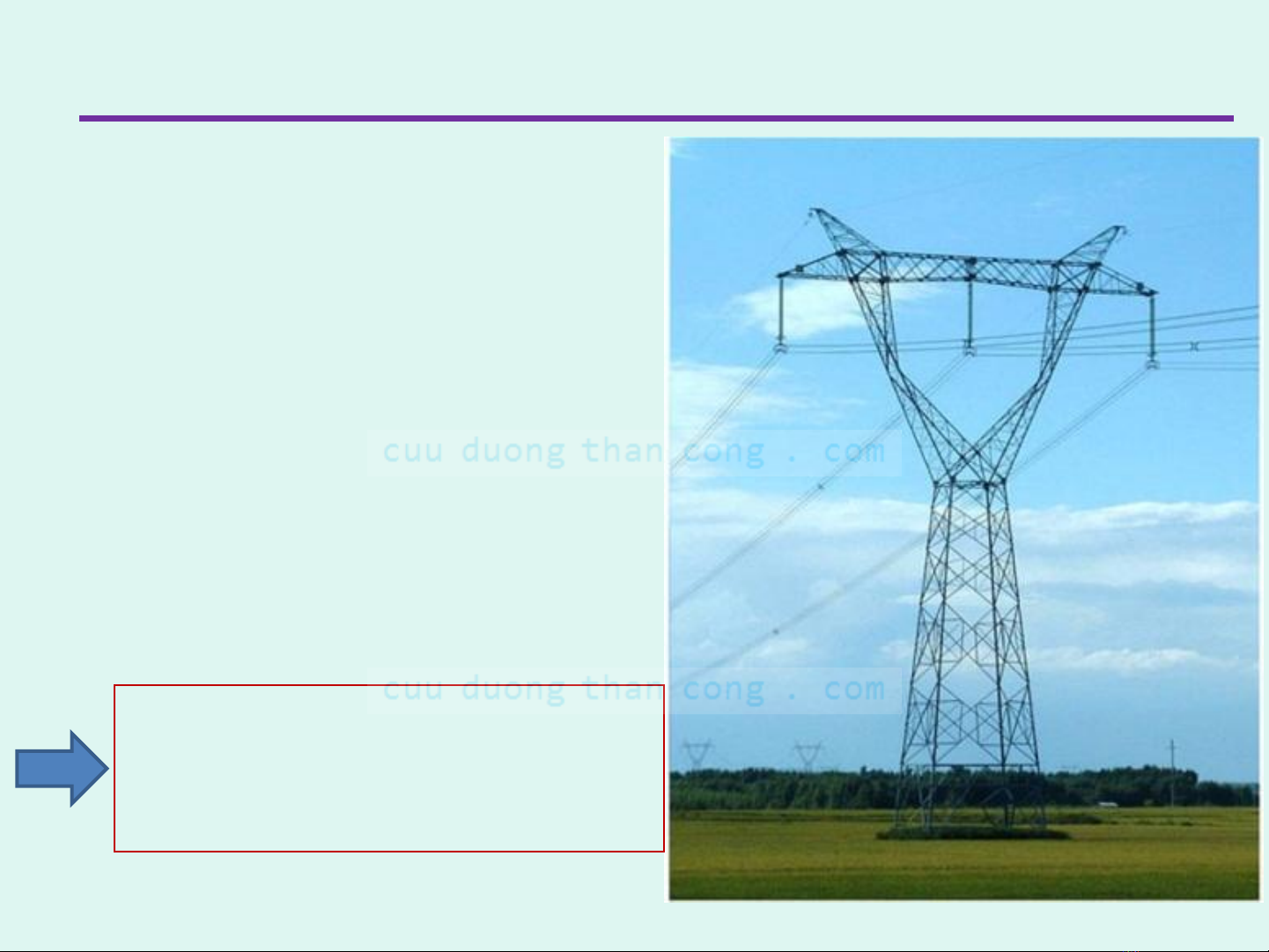

2.1 Các yêu cầu thiết kế đường dây
oAn toàn
oKinh tế
oSụt áp cho phép
oHiệu suất cao
oChịu tác động cơ học
oTổn thất vầng quang hợp lý
o……
Có khả năng chịu được CS
yêu cầu,tải liên tục, không hư
hỏng cơ học
CuuDuongThanCong.com https://fb.com/tailieudientucntt
3
2.2 Chọn cấp điện áp
oTổn thất và độ sụt áp trên đường dây phụ thuộc rất nhiều vào
điện áp,công suất,và chiều dài đường dây (yêu cầu), thông số
đường dây.
oChọn lựa cấp điện áp theo cấp điện thế chuẩn của từng quốc gia.
Các điện áp chuẩn thường được dùng là 11 kV, 22 kV, 35 kV,66
kV, 110 kV, 220 kV,500 kV, 1000 kV.
oGiá cả của đường dây và trang thiết bị như biến áp, máy cắt,sứ
cách điện,….tăng nhanh theo cấp điện áp.

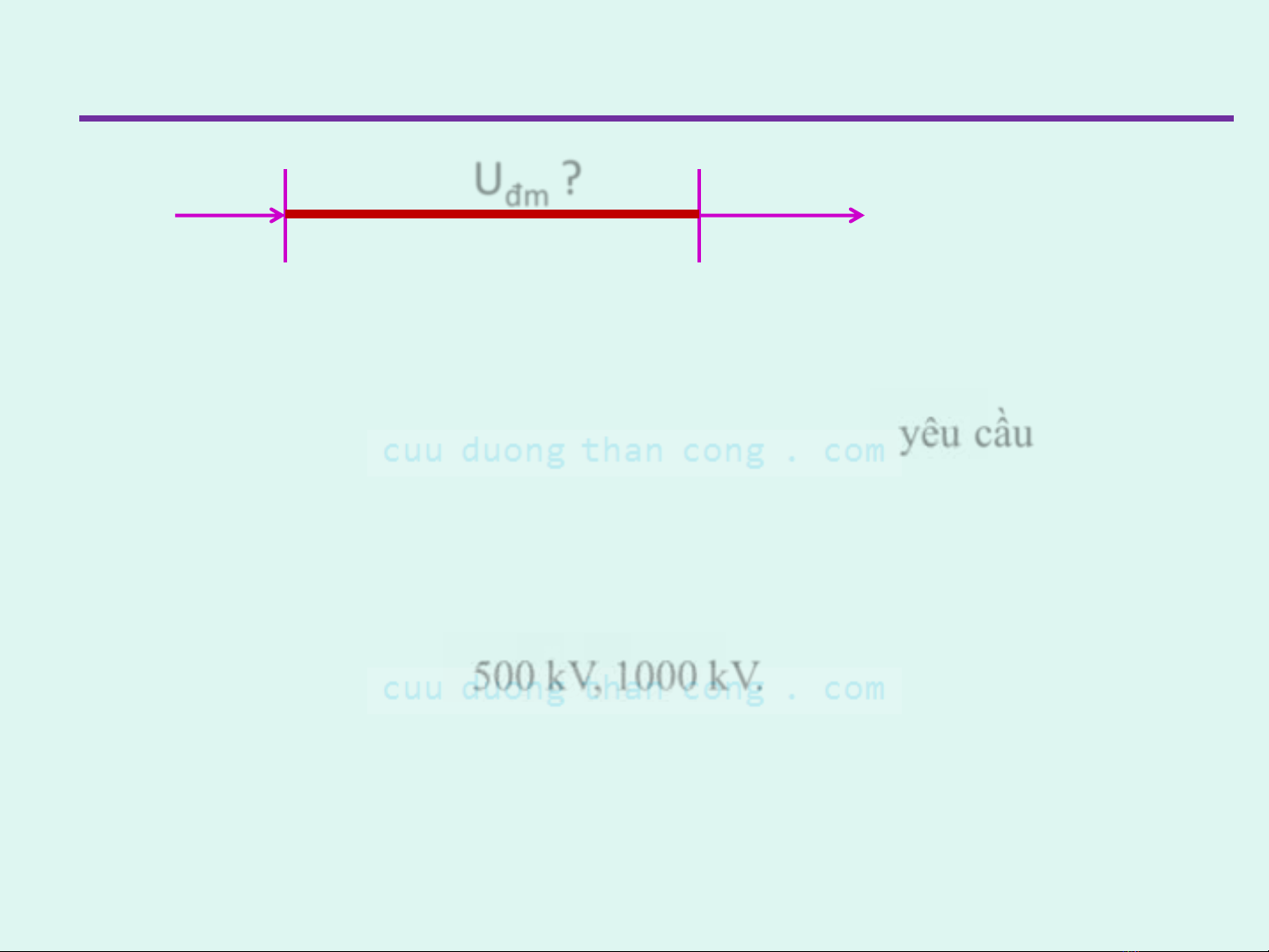

P
l
Uđm ?
CuuDuongThanCong.com https://fb.com/tailieudientucntt
4
2.2 Chọn cấp điện áp
oVì chưa có sơ đồ nối dây cụ thể,sơ bộ vẽ một số đường dây
hình tia nối từ nguồn đến tải ở xa hay có công suất lớn.Cấp
điện áp có thể được tính dựa vào chiều dài l(km) và công suất
P (kW).
4,34 0,016U l P
0,1 0,015U P l
17 0,001
16
l
UP
Công thức Still: kV
kV
kV
Cẩm nang kỹ thuật
của Thụy Điển:
CuuDuongThanCong.com https://fb.com/tailieudientucntt
5
2.2 Chọn cấp điện áp
oBảng thống kê cấp điện áp tính theo P.l (kW.km)
U (kV)
Tải đường dây P.l
(kW.km)
11
24 x 103
33
200 x 103
66
600 x 103
110
11 x 106
220
90 x 106
