Chapter 4
MÁY BIẾN ÁP ĐIỆN LỰC
4.1 Tổng quan
4.2 Tính toán phát nóng máy biến áp
4.3 Quá tải của máy biến áp
4.4 Các loại máy biến áp
4.5 Tính toán và chọn công suất máy biến áp
CuuDuongThanCong.com https://fb.com/tailieudientucntt
2
4.1 Tổng quan

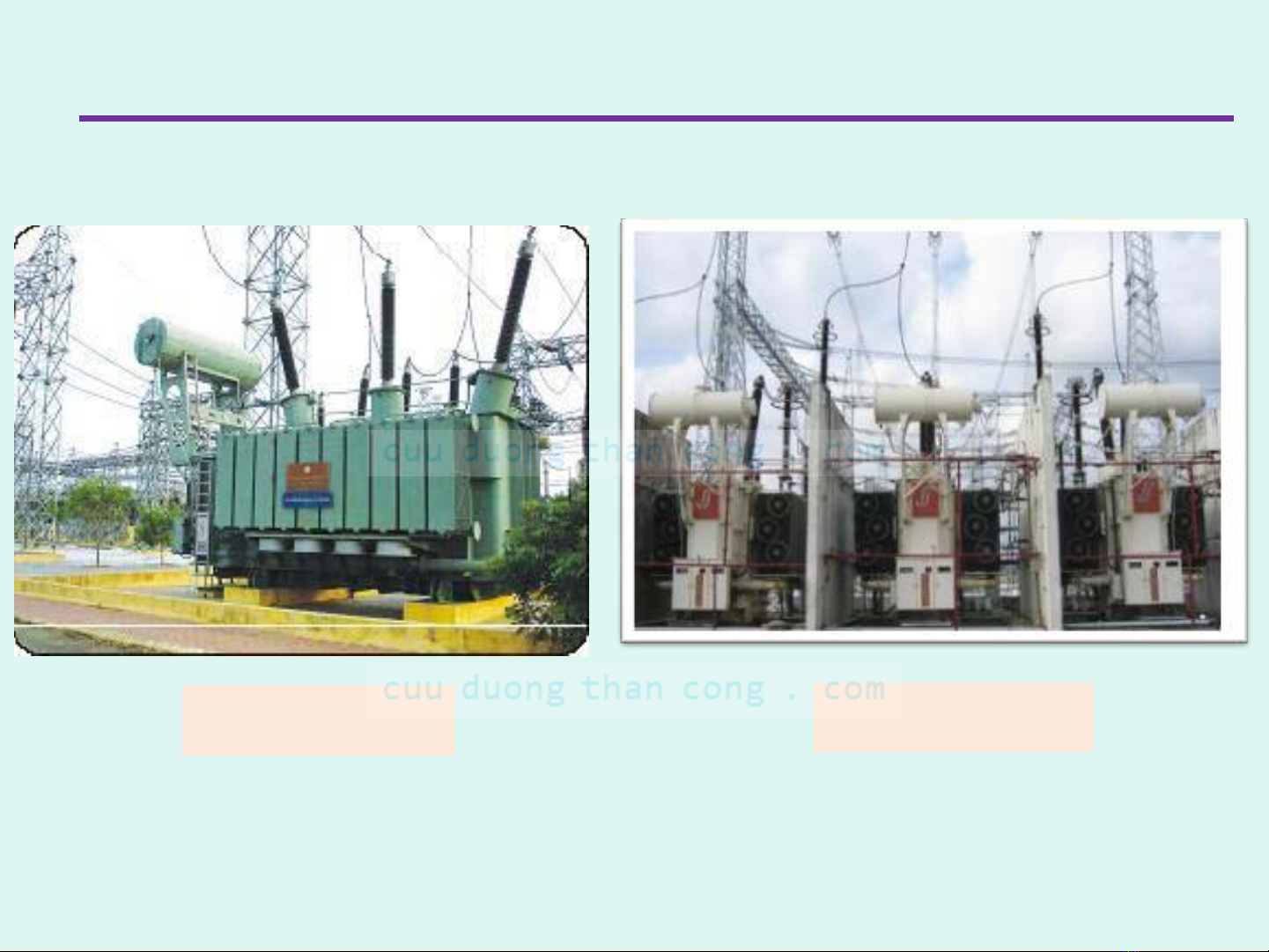

1 MBA 3 pha 3 MBA 1 pha
CuuDuongThanCong.com https://fb.com/tailieudientucntt
3
4.1 Tổng quan
MBA là thiết bị
truyền tải điện năng
từ điện áp này đến
điện áp khác.
Trong hệ thống lớn
thường phải qua nhiều
lần tăng, giảm mới đưa
điện năng từ các máy
phát điện đến hộ tiêu thụ.
Cho nên tổng công suất
MBA trong hệ thống
điện có thể bằng 4đến 5
lần tổng công suất của
các máy phát điện
Cho nên dù
MBA có hiệu
suất rất cao
nhưng tổn thất
hàng năm vẫn
cao.
CuuDuongThanCong.com https://fb.com/tailieudientucntt
4
4.1 Tổng quan
MBA là thiết bị truyền tải điện năng P+jQ. Không phát ra
điện năng.
MBA được chế tạo thành một khối,rất nặng.Vd MBA
115/38,5 kV -80 MVA nặng 105 tấn.Vì vậy cần chú ý
phương tiện và khả năng vận chuyển.
Khi lựa chọn MBA tránh việc MBA vận hành non tải,
kéo dài tuổi thọ ko cần thiết do tổn thất không tải cao và
sự tiến bộ trong công nghệ chế tạo MBA.
CS định mức MBA được chế tạo theo thang tiêu chuẩn
của mỗi nước thường các nhau lớn đặc biệt khi CS càng
lớn.Vd MBA 3 pha 2cuộn dây 110 kV:40 60 63 70 75 80
125 180 200 250 400.
4.1.1 Sử dụng MBA cần chú ý
CuuDuongThanCong.com https://fb.com/tailieudientucntt
5
4.1 Tổng quan
4.1.2 Thông số MBA
k
dm
S
dm
U
0
P
N
P
0%I
%
N
U
1. Sđm:CS định mức.CS liên tục truyền qua MBA trong
thời hạn phục vụ ứng với các đk định mức.
1. Uđm:điện áp định mức của các cấp
2. UN%:điện áp ngắn mạch
3. I0%:dòng điện không tải
4. ΔPN:tổn hao ngắn mạch
5. ΔP0:tổn hao không tải
6. k:tỷ số MBA
•Điện trở ?
•Điện kháng ?
