Chapter 5
SƠ ĐỒ NỐI ĐIỆN, TỔN THẤT
5.1 Sơ đồ cấu trúc
5.2 Sơ đồ nối điện trạm biến áp
5.3 Tổn thất điện năng
CuuDuongThanCong.com https://fb.com/tailieudientucntt
2
5.1 Sơ đồ cấu trúc
Hệ thống
Tải Nguồn
TBA
Liên hệ
Nguồn cung cấp
cho TBA
Máy phát dự phòng
Là CS mà cần cung cấp
Sơ đồ cấu trúc là
sơ đồ diễn tả sự
liên quan giữa
nguồn, tải và HTĐ
CuuDuongThanCong.com https://fb.com/tailieudientucntt
3

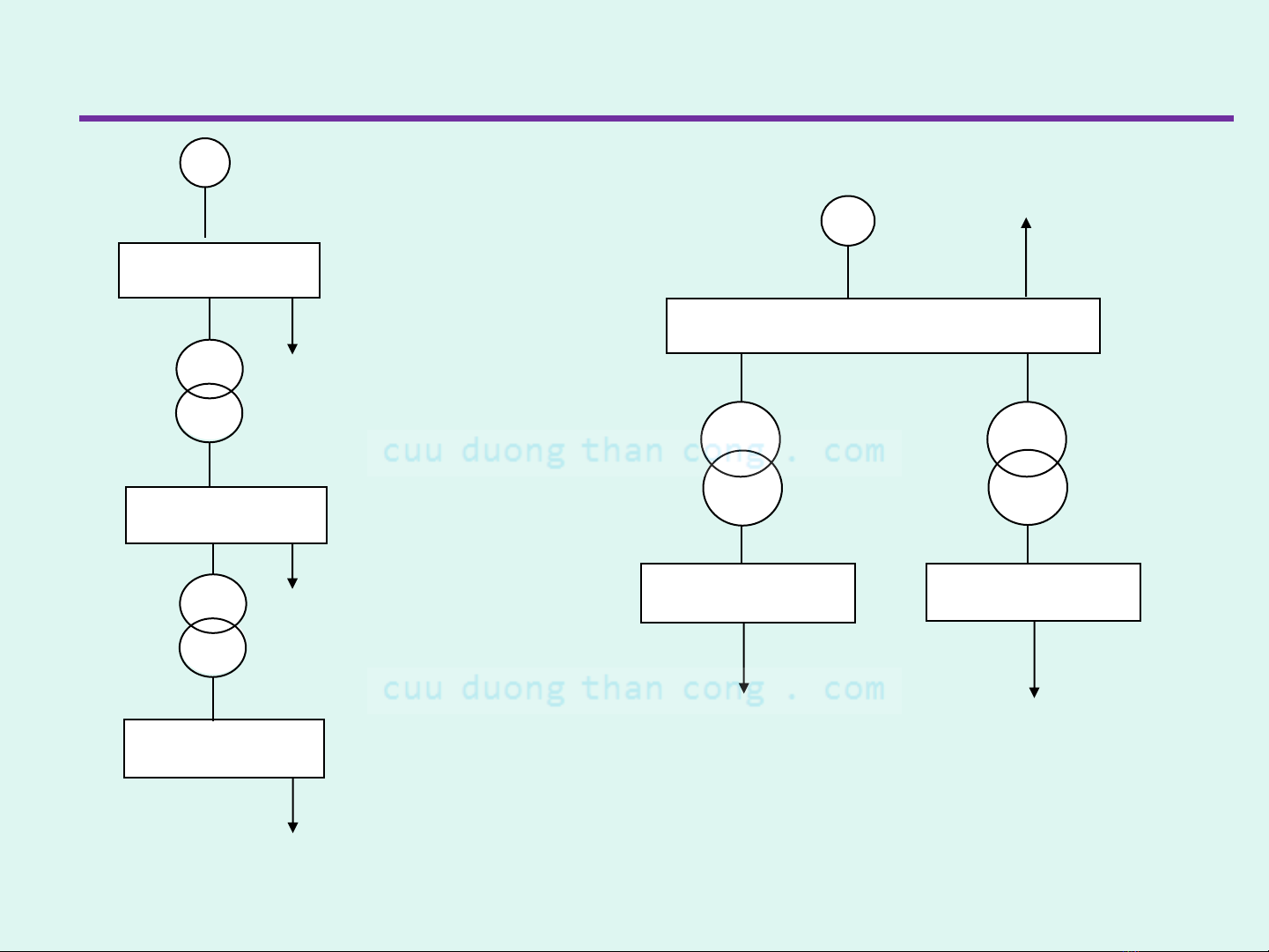

5.1 Sơ đồ cấu trúc
SH
ST
SC
UH
HT
UC
UT
UT
SHST
SC
HT
UC
UH
a) Giảm dần từ điện áp cao xuống
b) Cung cấp cho từng cấp điện áp
CuuDuongThanCong.com https://fb.com/tailieudientucntt
4

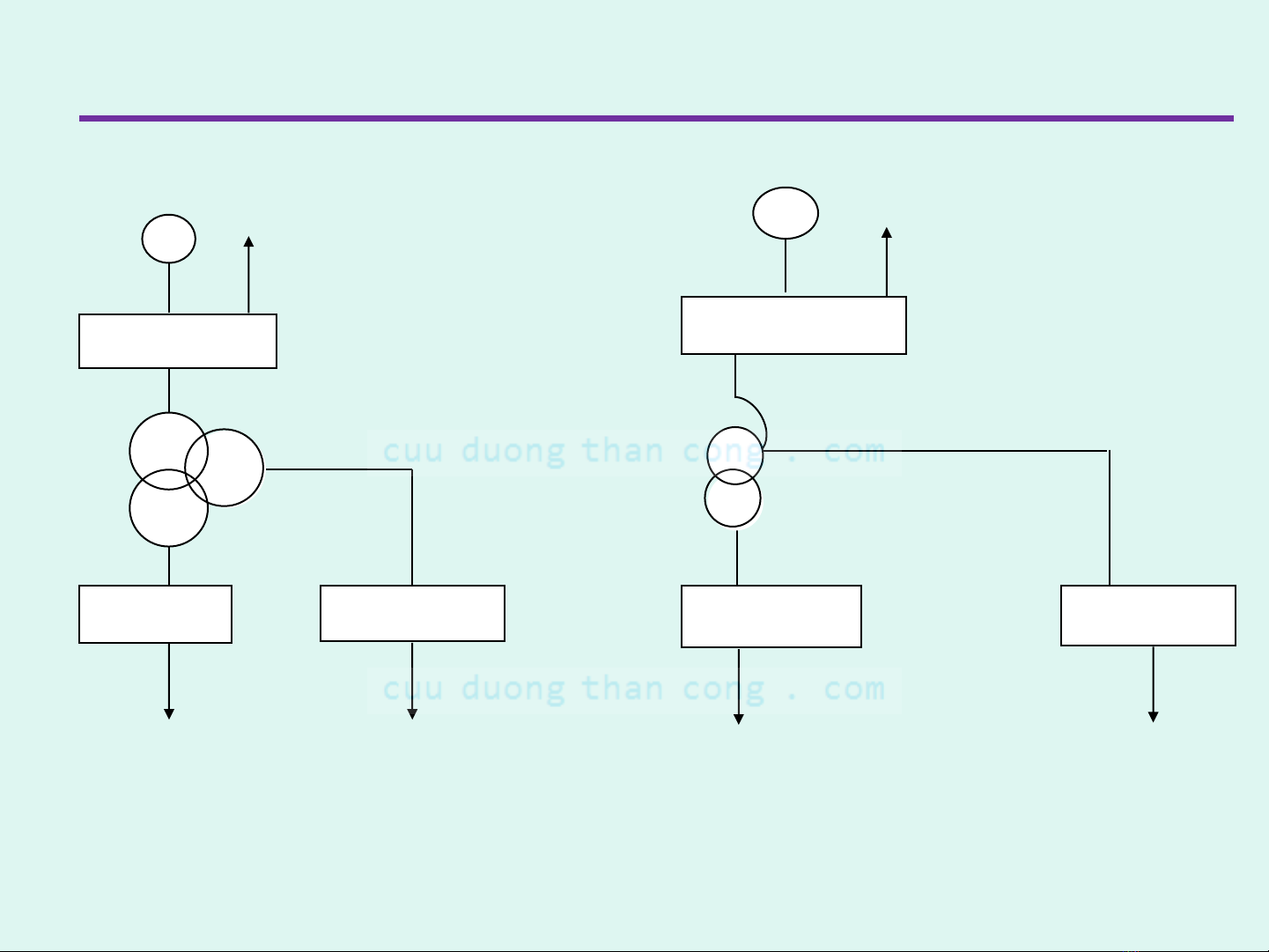

5.1 Sơ đồ cấu trúc
UC
UT
UH
HT
SHST
SCHT
UC
UT
UH
SHST
SC
c) Dùng MBA 3 cuộn dây d) Dùng MBA tự ngẫu
CuuDuongThanCong.com https://fb.com/tailieudientucntt
5
5.1 Sơ đồ cấu trúc
Khi chọn sơ đồ cấu trúc cần chú ý
oTính khả thi: chọn CS MBA, thi công, xây lắp,...
oĐảm bảo liên hệ chặt chẽ giữa các cấp điện áp đặc
biệt với hệ thống điện khi bình thường cũng như
cưỡng bức.
oCó khả năng phát triển trong tương lai gần, không
cần thay cấu trúc đã chọn
oTổn hao MBA bé, tránh trường hợp cung cấp cho phụ
tải qua 2 lần MBA
oVốn đầu tư hợp lý, chiếm diện tích càng bé càng tốt
