Ths Ninh Trọng Tuấn Môn Trang bị điện 1
NỘI DUNG MÔN HỌC 13
Bài 2: CÁC PHẦN TỬ ĐIỀU KHIỂN TRONG HỆ THỐNG TRANG
BỊ ĐIỆN
2.1/ Các phần tử bảo vệ
2.1.1. Cầu chảy ( cầu chì)
Cấu tạo chung của một chiếc cầu chảy là một dây chì mắc nối
tiếp với hai đầu dây dẫn trong mạch điện. Vị trí lắp đặt cầu chì là
ở sau nguồn điện tổng và trước các bộ phận của mạch điện,
mạng điện cần được bảo vệ như các thiết bị điện.

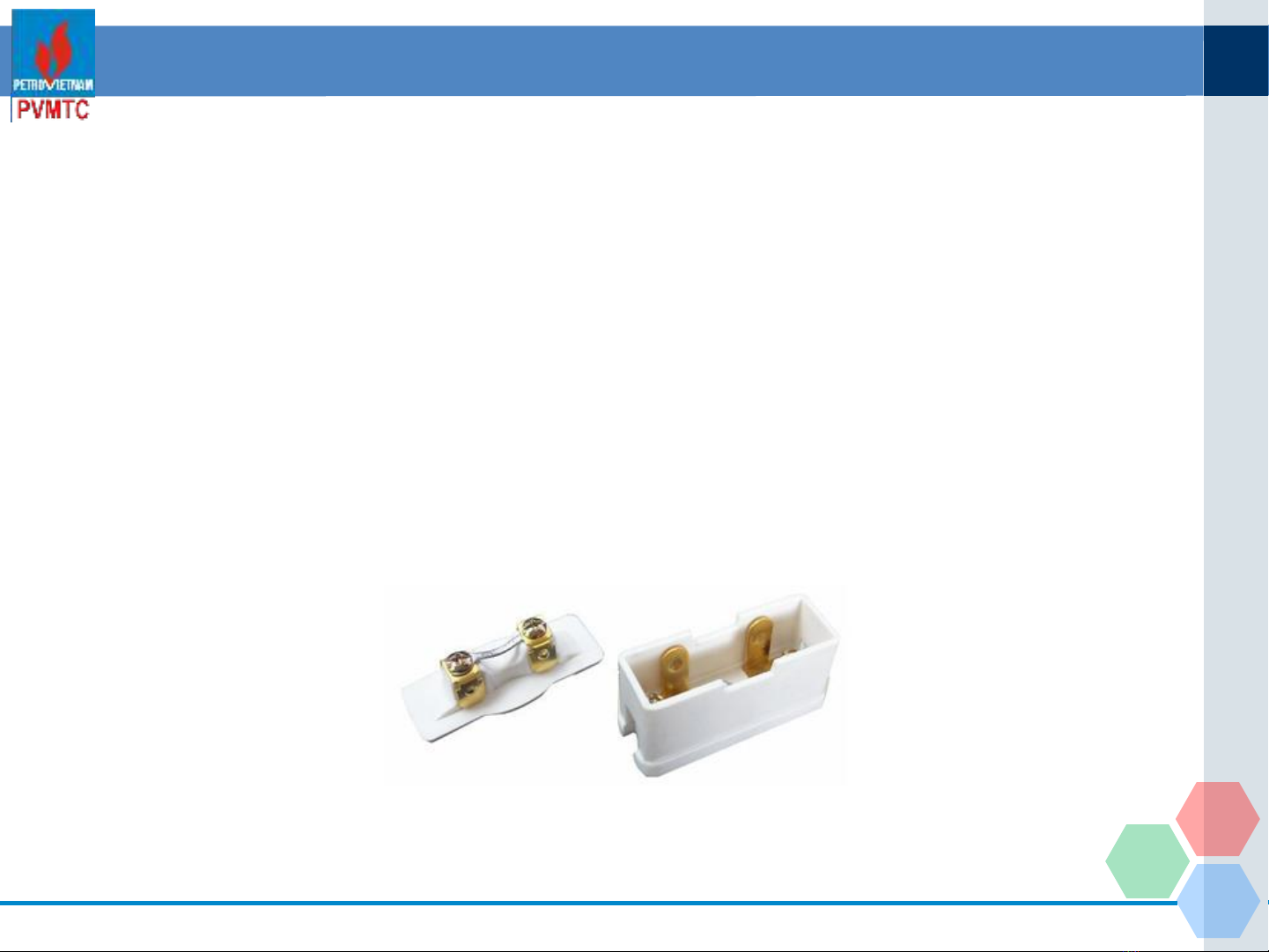

Hình 2.1: Cầu chì
Ths Ninh Trọng Tuấn Môn Trang bị điện 1
NỘI DUNG MÔN HỌC 14
Bài 2: CÁC PHẦN TỬ ĐIỀU KHIỂN TRONG HỆ THỐNG TRANG
BỊ ĐIỆN
2.1/ Các phần tử bảo vệ
1.1. Cầu chảy ( cầu chì)
Dây cầu chì được tạo thành từ rất nhiều kim loại nóng chảy, đặc
điểm lớn nhất của nó là dễ nóng chảy hơn bất kỳ một kim loại
nào. Như vậy, khi đường điện được lắp dây cầu chì nếu không
may dây đường điện bị hỏng, nguồn điện quá lớn, dây cầu chì sẽ
nóng chảy trước tiên rồi cắt nguồn điện. Các thiết bị điện, đường
dây điện sẽ tránh bị chập mạch, hỏng hóc và cũng đảm bảo an
toàn, tránh các tai nạn về điện cho con người
Ths Ninh Trọng Tuấn Môn Trang bị điện 1
NỘI DUNG MÔN HỌC 15
Bài 2: CÁC PHẦN TỬ ĐIỀU KHIỂN TRONG HỆ THỐNG TRANG
BỊ ĐIỆN
2.1/ Các phần tử bảo vệ
2.2. Rơ le nhiệt
Rơle nhiệt là một loại thiết bị điện dùng để bảo vệ động cơ và
mạch điện khỏi bị quá tải, thường dùng kèm với khởi động từ,
công tắc tơ. Dùng ở điện áp xoay chiều đến 500 V, tần số 50Hz,
loại mới Iđm đến 150A điện áp một chiều tới 440V. Rơle nhiệt
không tác động tức thời theo trị dòng điện vì có quán tính nhiệt
lớn phải cần thời gian để phát nóng. Thời gian làm việc từ khoảng
vài giây [s] đến vài phút, nên không dùng để bảo vệ ngắn mạch
được. Muốn bảo vệ ngắn mạch thường dùng kèm cầu chảy.
Ths Ninh Trọng Tuấn Môn Trang bị điện 1
NỘI DUNG MÔN HỌC 16
Bài 2: CÁC PHẦN TỬ ĐIỀU KHIỂN TRONG HỆ THỐNG TRANG
BỊ ĐIỆN
2.1/ Các phần tử bảo vệ
2.1.2. Rơ le nhiệt

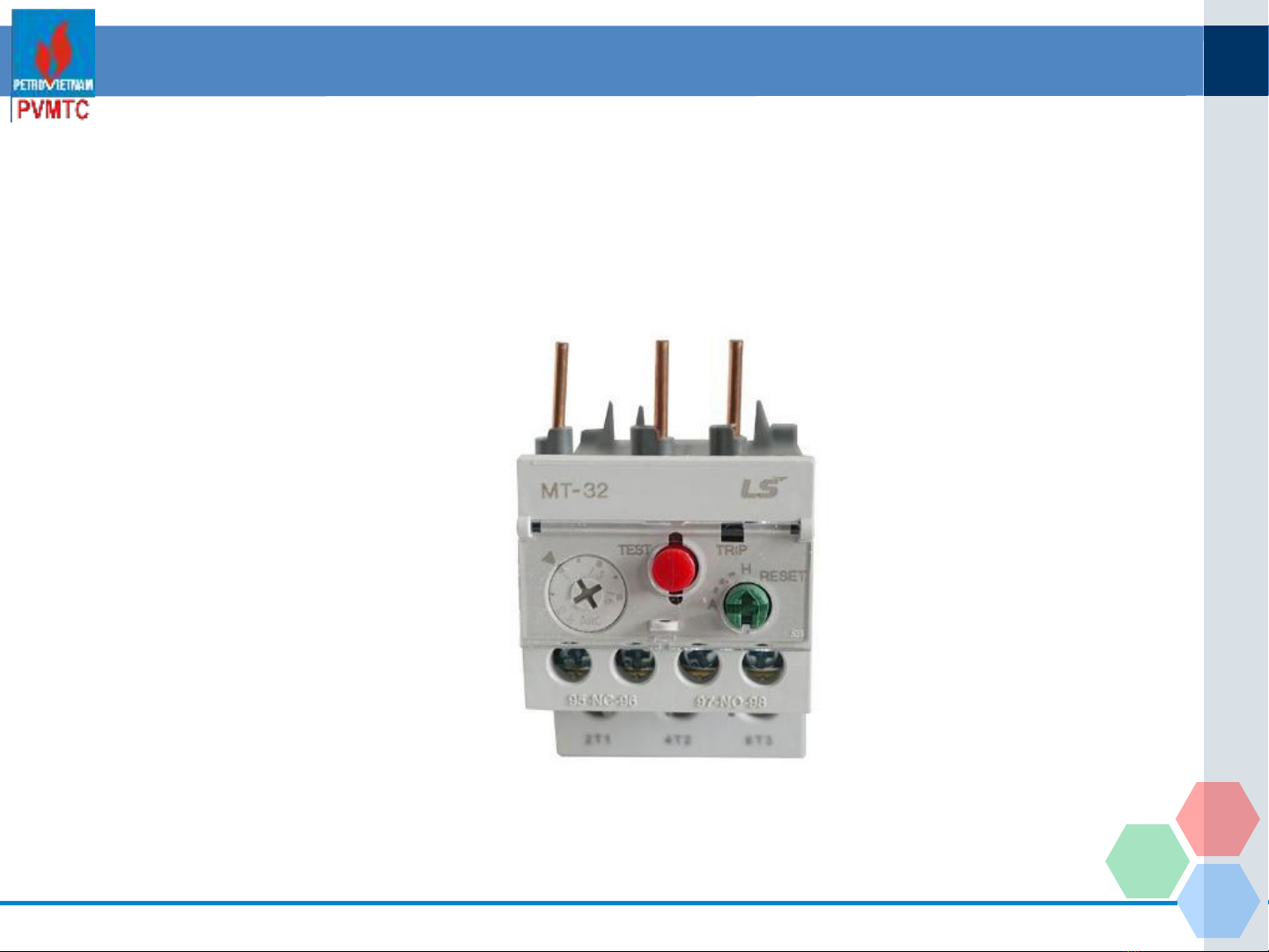

Hình 2.2: Rơle nhiệt
Ths Ninh Trọng Tuấn Môn Trang bị điện 1
NỘI DUNG MÔN HỌC 17
Bài 2: CÁC PHẦN TỬ ĐIỀU KHIỂN TRONG HỆ THỐNG TRANG
BỊ ĐIỆN
2.2/ Các phần tử điều khiển

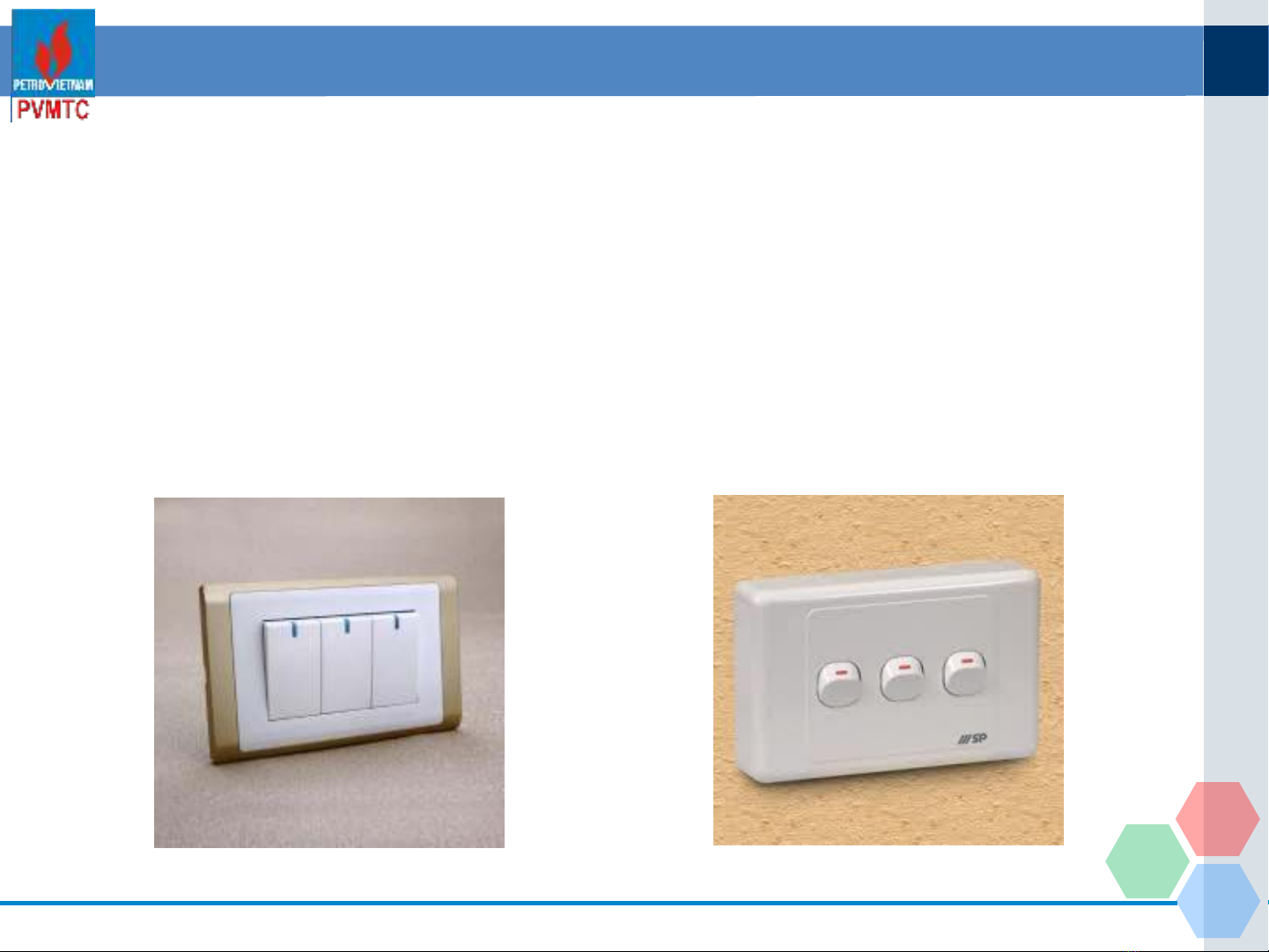

2.2.1. Công tắc
Là một thiết bị điện dùng để đóng ngắt mạch điện được sử dụng
nhiều trong dân dụng đặc biệt trong chiếu sáng. Trong lắp đặt
công tắc thường được lắp vào dây pha trong mạch điện.
