Nội dung Text: Chương 3: Các họ vi mạch số

Chương 3: Các họ vi mạch số • Các thông số kỹ thuật cơ bản của các vi mạch số • Các họ vi mạch số – Họ logic TTL – Họ logic CMOS • Cấp nguồn • Giao tiếp giữa các họ vi mạch • Cổng 3 trạng thái Trường Đại Học Giao Thông Vận Tải Khoa Điện Điện Tử Bộ môn: Kỹ Thuật Máy Tính 1 Bài Giảng: Kỹ Thuật Số
Chương 3: Các họ vi mạch số 3.1 Các thông số kỹ thuật cơ bản của các vi mạch số • Thông số về điện áp – VIH: điện áp vào mức cao, là mức điện áp thấp nhất cho mức logic 1 ở ngõ vào – VIL: điện áp vào mức thấp, là mức điện áp cao nhất cho mức logic 0 ở ngõ vào – VOH: điện áp ra mức cao – VOL: điện áp ra mức thấp • Thông số về dòng điện – IIH: dòng điện vào mức cao – IIL: dòng điện vào mức thấp – IOH: dòng điện ra mức cao – IOL: dòng điện ra mức thấp • Hệ số tải (Fan-out): số lượng lớn nhất các ngõ vào tiêu chuẩn mà một ngõ ra có thể lái trực tiếp Trường Đại Học Giao Thông Vận Tải Khoa Điện Điện Tử Bộ môn: Kỹ Thuật Máy Tính 2 Bài Giảng: Kỹ Thuật Số

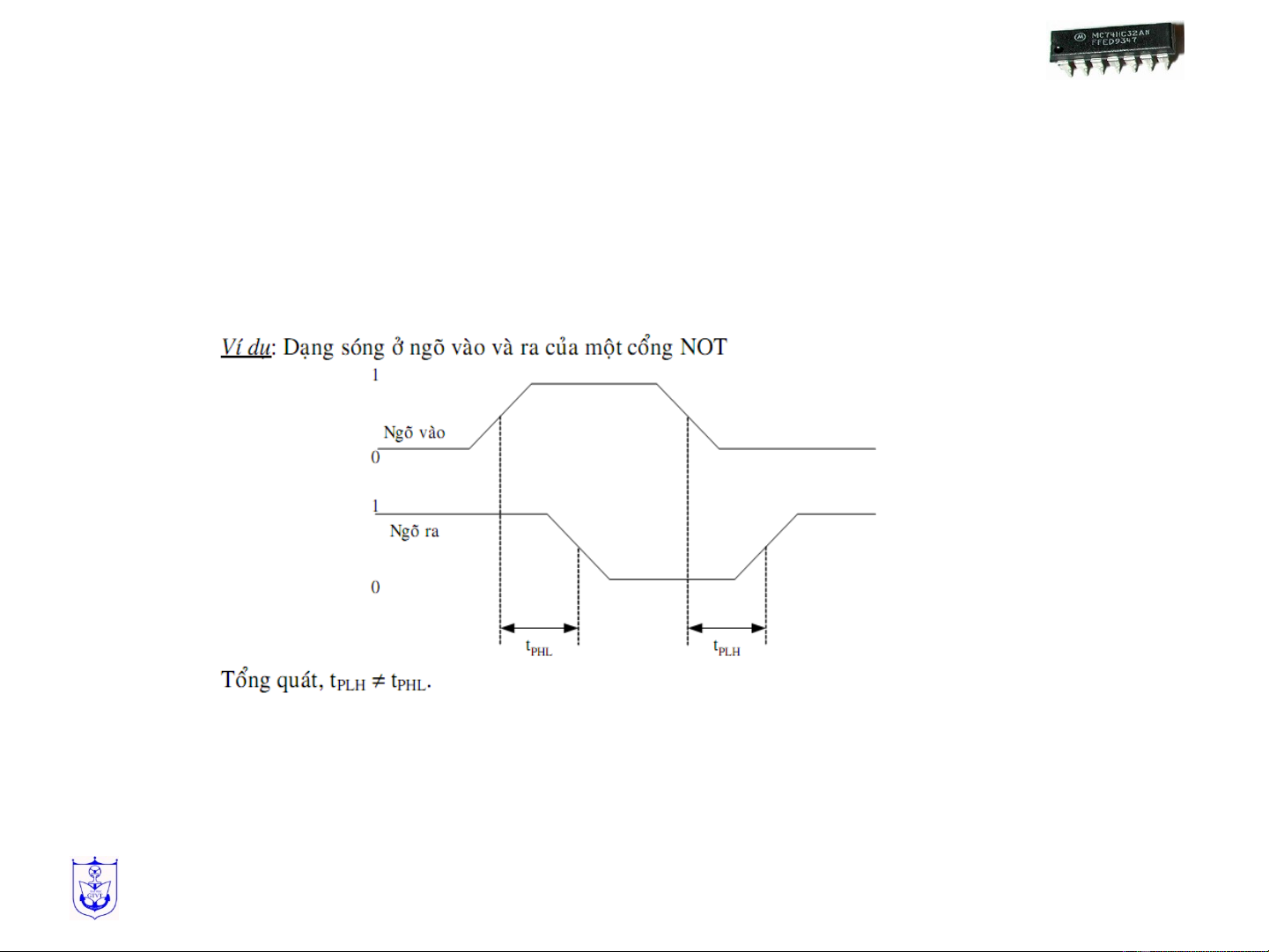

Chương 3: Các họ vi mạch số 3.1 Các thông số kỹ thuật cơ bản của các vi mạch số • Trễ truyền đạt – tPLH: thời gian trễ khi chuyển mạch từ trạng thái 0 -> 1 – tPHL: thời gian trễ khi chuyển mạch từ trạng thái 1 -> 0 • Công suất tiêu thụ • Nhiễu Trường Đại Học Giao Thông Vận Tải Khoa Điện Điện Tử Bộ môn: Kỹ Thuật Máy Tính 3 Bài Giảng: Kỹ Thuật Số
Chương 3: Các họ vi mạch số 3.2 Các họ vi mạch số • TTL (Transistor-Transistor logic): – Được tạo thành từnhững transistor BJT (PNP hoặc NPN) – Ký hiệu: 74…,74S,…74LS…,74AS…,74ALS… – Là họ vi mạch số phổ biến – Cấp điện +5V – Mật độ tích hợp nhỏ và trung bình – Công suất tiêu thụ lớn – Dễ sử dụng – Giá thành thấp Trường Đại Học Giao Thông Vận Tải Khoa Điện Điện Tử Bộ môn: Kỹ Thuật Máy Tính 4 Bài Giảng: Kỹ Thuật Số
Chương 3: Các họ vi mạch số 3.2 Các họ vi mạch số • CMOS – Dùng transistor hiệu ứng trường (MOSFET) – Ký hiệu: 40…, 74C…., 74HC…., 74HCT…., 74AC, 74ACT…. – Cấp điện từ +3÷+18V (riêng 74C, 74HC, 74HCT: +5VDC) – Công suất tiêu thụ nhỏ – Mật độ tích hợp trung bình – Hệ số Fan-out lớn – Các chân không sử dụng phải được nối vào 0V hoặc VDD Trường Đại Học Giao Thông Vận Tải Khoa Điện Điện Tử Bộ môn: Kỹ Thuật Máy Tính 5 Bài Giảng: Kỹ Thuật Số
Chương 3: Các họ vi mạch số 3.3 Cấp nguồn • Để có thể sử dụng được những IC số ta cần phải cung cấp nguồn cho nó. – Chân nguồn (power) ký hiệu là VCC cho họ TTL và VDD cho họ CMOS. – Chân đất (ground) Trường Đại Học Giao Thông Vận Tải Khoa Điện Điện Tử Bộ môn: Kỹ Thuật Máy Tính 6 Bài Giảng: Kỹ Thuật Số
Chương 3: Các họ vi mạch số 3.4 Giao tiếp các họ vi mạch số • Khi kết hợp hai họ vi mạch khác nhau cần có mạch giao tiếp (còn gọi tầng đệm) thường dùng các vi mạch như 4009,4010, … Trường Đại Học Giao Thông Vận Tải Khoa Điện Điện Tử Bộ môn: Kỹ Thuật Máy Tính 7 Bài Giảng: Kỹ Thuật Số
Chương 3: Các họ vi mạch số 3.5 Cổng 3 trạng thái • Ngoài các ngõ vào thông thường CX Y còn có thêm ngõ điều khiển C. Khi C 0 0 1 tích cực, mạch hoạt động bình 0 1 0 1 X Hiz thường, ngược lại ngõ ra ở dạng tổng trở cao Trường Đại Học Giao Thông Vận Tải Khoa Điện Điện Tử Bộ môn: Kỹ Thuật Máy Tính 8 Bài Giảng: Kỹ Thuật Số
