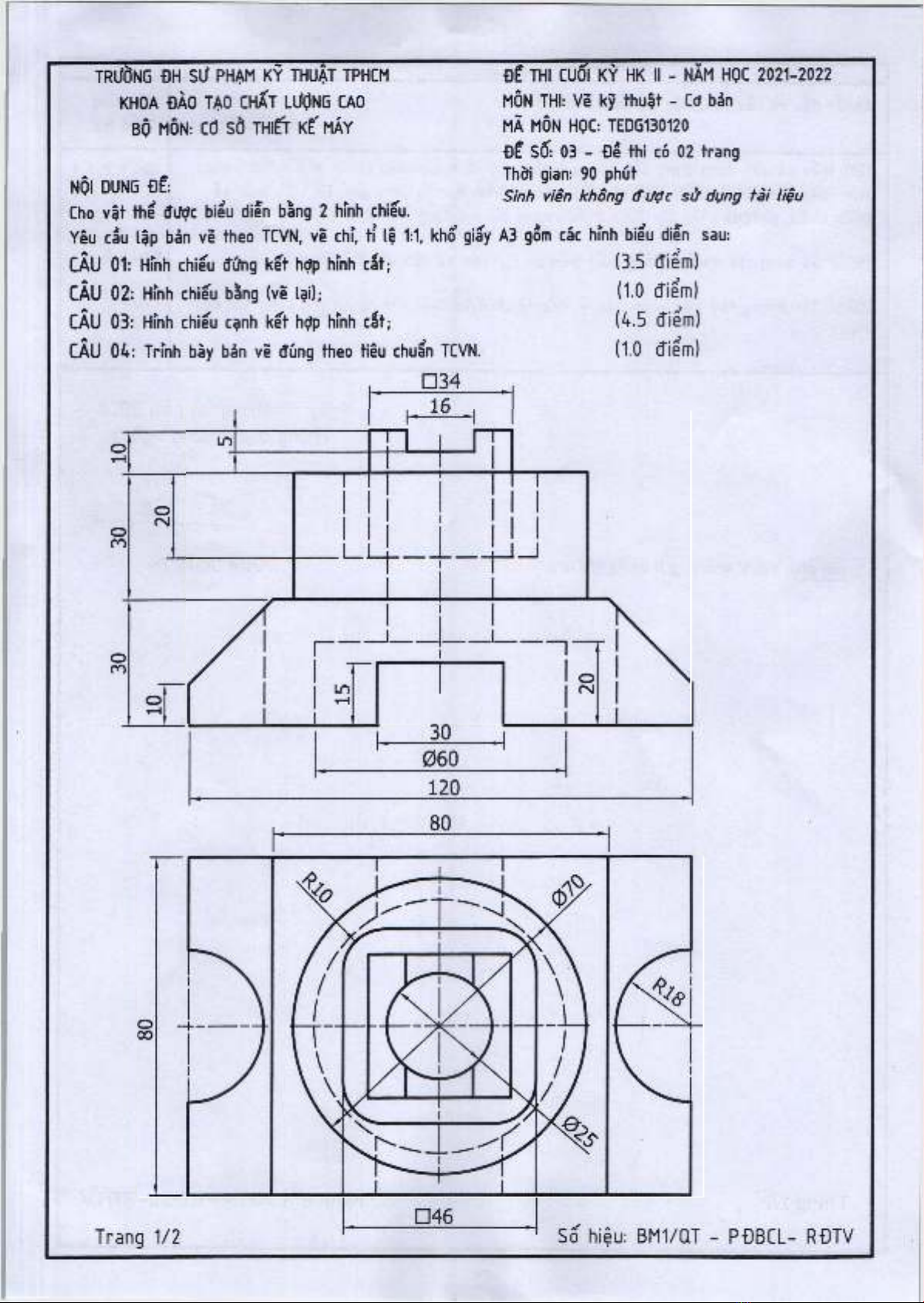

TRƯỒNG ĐH Sư PHẠM KỸ THUẬT TPHCM
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO
BỘ MÔN： Cơ sồ THIÍT K Í MÁY
NỘI DUNG ĐẾ：
Cho vật thể được biểu dién bằng 2 hĩnh chiếu.
Yêu cầu lập bản vè theo TCVN, vẽ chí, tỉ lệ 1:1, khổ giấy
CẲU 01:Hmh chiếu íứng kết hợp htnh cắt；
CÂU 02: Hmh chiếu bằng (vẽ lại) ；
CÂU 03: Hỉnh chiếu cạnh kết- hợp hmh cắt；
CẮU 04: Trtnh bày bản vi ỂTúng theo tiêu chuẩn TCVN.
ĐỂ THI CUỐI KỲ HK II - NĂM HỌC 2021-2022
MÔN THI： V i kỹ thuật - Cơ bản
MÃ MÔN HỌC： TEDG130120
ĐỂ Số： 03 - Đề thi có 02 trang
Thồi gian： 90 phút
Sinh viên không đ ược sử dụng tài liệu
A3 gồm các hĩnh biểu dién sau：
(3.5 điểm)
(1.0 điểm)
(4.5 íiểm)
(1.0 íiểm)
O
ỉ
□34
30
060
120
80
□ 4 6
Trang 1/2 Số hiệu： BM1/QT - PŨBCL- RĐTV

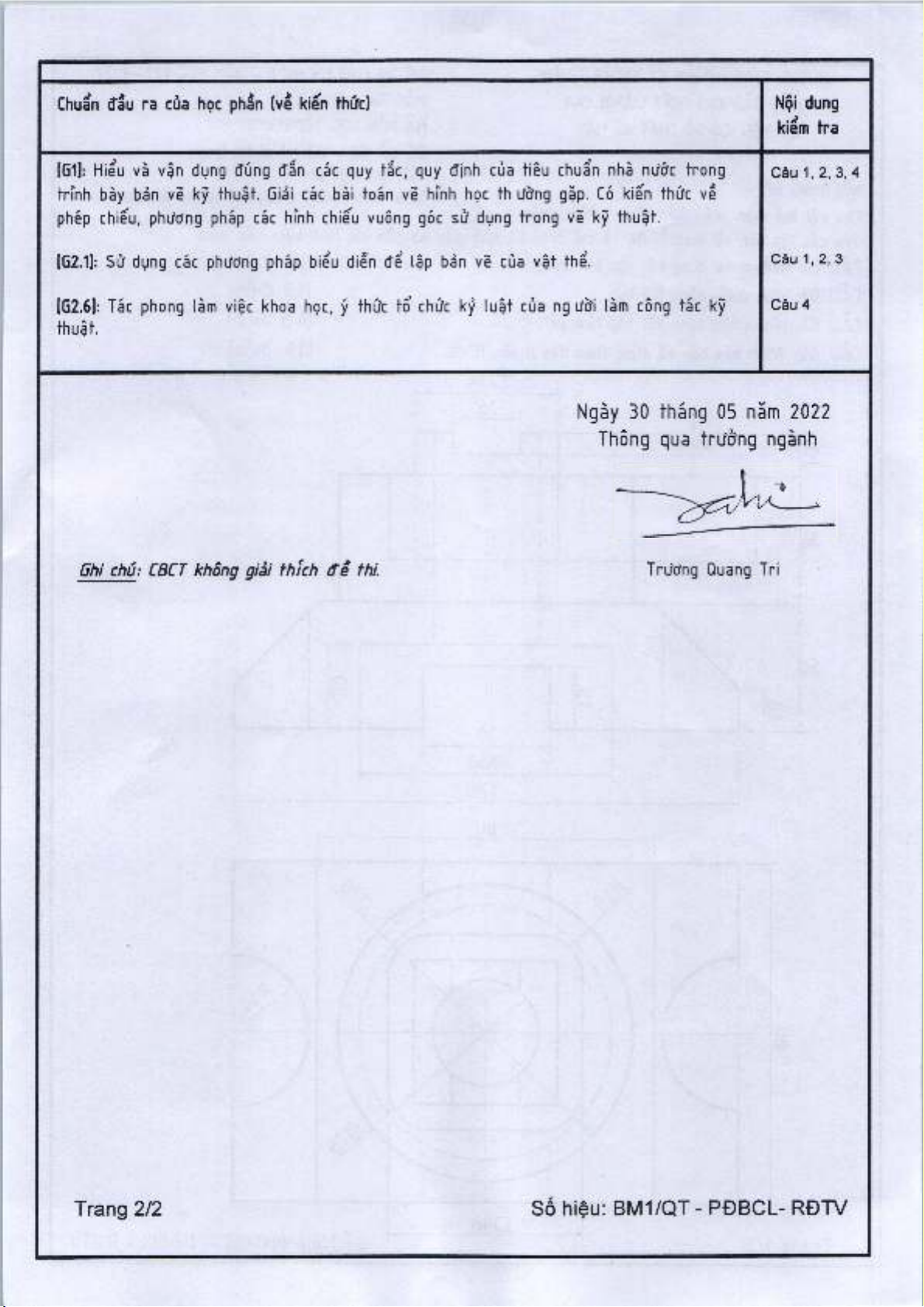

Chuẩn đầu ra của học phần (về kiến thức)
[G1]： Hiểu và vận dụng íúng ẩắn cấc quy tắc, quy định của tiêu chuẩn nhà nưốc trong
trĩnh bày bản vẽ kỹ thuật. Giải cấc bài toấn vẽ hĩnh học ìh ưồng gặp. Có kiến thức về
phép chiếu, phương pháp các hinh chiếu vuông góc sử dụng trong ve kỹ thuật.
[G2.1]： Sử dụng các phương pháp biểu diẩn âể lập bản vẽ của vật thể.
ỊG2.6]： Tấc phong làm việc khoa học, ý thức tể chức kỷ luật của ng ười làm công tấc kỹ
Nội dung
kiểm tra
Câu 1,2, 3,4
Câu 1,2, 3
Câu 4
thuật.
Ngày 30 tháng 05 năm 2022
Thông qua ừưởng ngành
ũhi chú： CBCT không giải th ích đ ề thi. Trương Quang Tri
