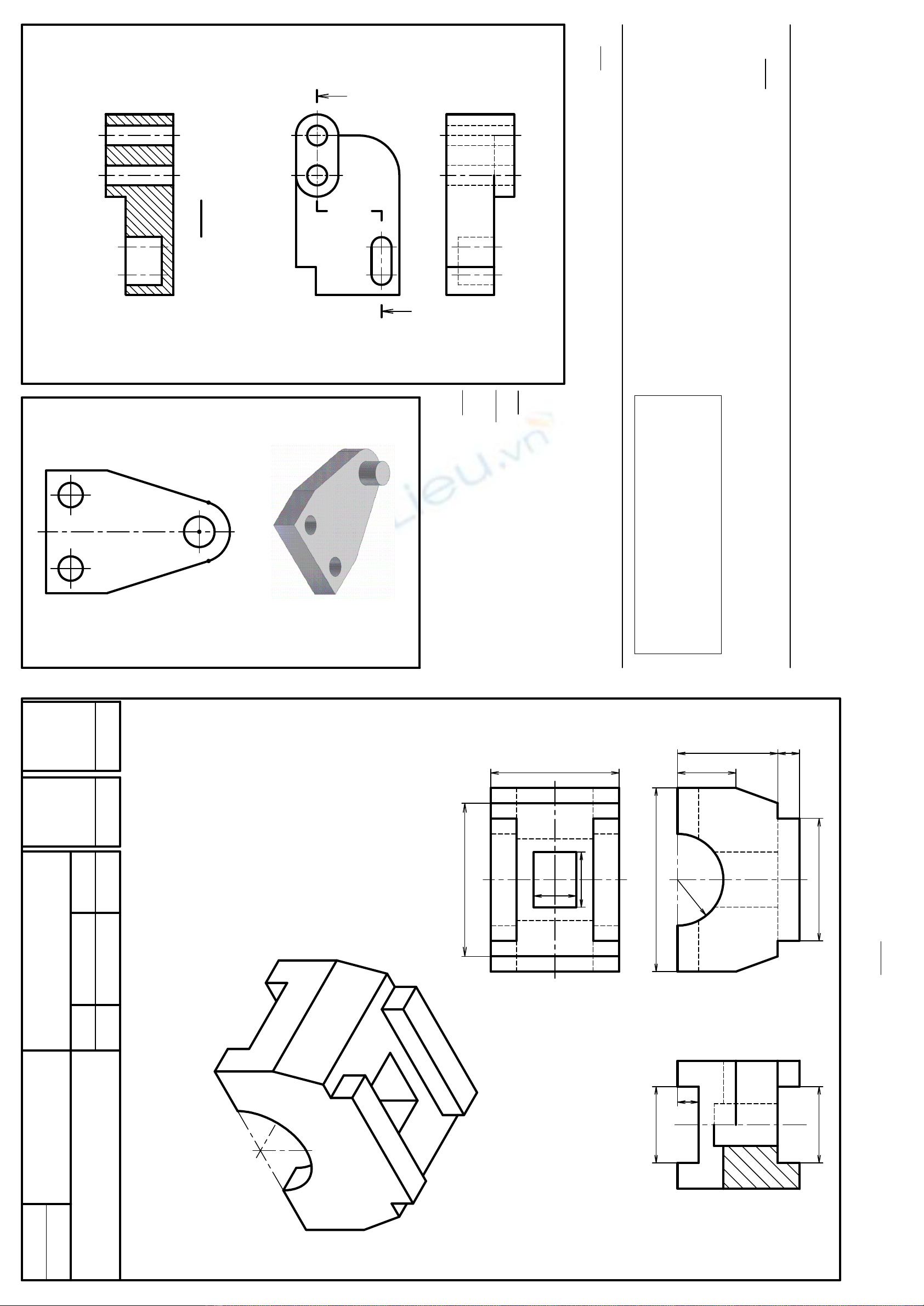

Câu 3 (6đ): Cho hai hình chiếu của vật thể như hình vẽ. Yêu cầu:
a) Hãy vẽ hình chiếu cạnh (1.5đ). b) Sửa hình chiếu cạnh thành nửa hình chiếu cạnh kết hợp nửa hình cắt cạnh (1.5đ).
c) Dựng hình chiếu trục đo với hệ trục tùy chọn (2đ). d) Hoàn chỉnh bản vẽ và ghi kích thước theo TCVN (1đ).
Trường CĐKT Cao Thắng
Khoa Cơ Khí Động Lực
Bộ Môn KTCS
THI HỌC KỲ HÈ - NĂM 2015
MÔN THI : VẼ KỸ THUẬT 1
HỆ CAO ĐẲNG
THỜI GIAN: 90 PHÚT
Người vẽ
Kiểm tra
Lớp ................. MSSV.................
GV Chấm 2 GV Chấm 1
ĐỀ 2
Trường CĐKT Cao Thắng
Câu 1: Cho hai hình chiếu của vật thể như hình vẽ.
Yêu cầu: Vẽ hình cắt tại vị trí cắt đã cho. (2đ)
TUẦN THI: 50
Ngày thi: 11/8/2015
1:1
THI HỌC KỲ HÈ
Câu 2: Cho hình chi tiết và hình chiếu chưa hoàn chỉnh.
Yêu cầu: Hãy bổ sung phần hình chiếu còn thiếu.
Biết cung tròn có R=10, trụ Ø10 đồng tâm.
Chú ý: xác định phải ghi rõ tâm O (vẽ đường tâm), tiếp điểm T1 và T2
bằng dấu chấm đậm 1¸2mm, ghi kề bên vị trí xác định. (2đ)
A
A
GV ra đề (ký tên)
Nguyễn Hữu Nghĩa
Giám thị 1: ............................................
Giám thị 2: ...........................................
Lưu ý:
1. Đo kích thước trực tiếp trên hình. 2. Sinh viên không sử dụng tài liệu. 3. Giám thị không giải thích thêm.
Bộ môn KTCS (ký tên)
Phạm Thị Hạnh
A - A O
T1T2
60
33
19
7
2540
R15
25
42
14
18
7
50
