Trường CĐKT Cao Thắng
Khoa Cơ Khí Động Lực
Bộ môn Kỹ Thuật Cơ Sở
ĐỀ THI HỌC KỲ HÈ, NĂM HỌC 2014 - 2015
MÔN THI: VẼ KỸ THUẬT 2
HỆ CĐN Ô TÔ, KTML, SCCK
Thời gian 90 phút
Tuần thi: 50
Ngày thi: 11-08-2015 - SINH VIÊN KHÔNG ĐƯỢC SỬ DỤNG TÀI LIỆU -

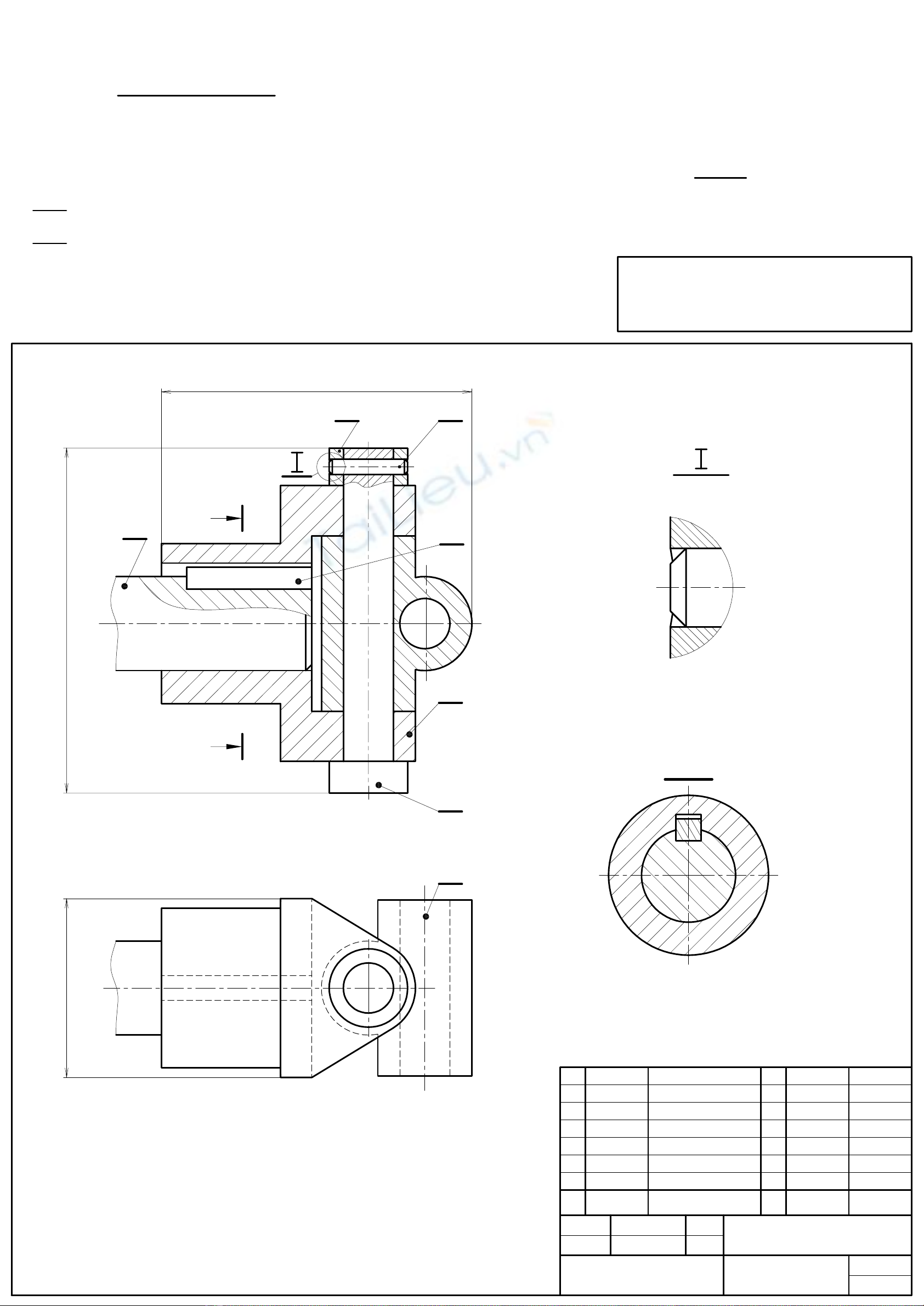

Cho bản vẽ lắp "BỘ NỐI" như hình vẽ, hãy:
Câu 1 (6 điểm). Lập bản vẽ chi tiết của chi tiết tại vị trí số 3.
Câu 2 (4 điểm). Lập bản vẽ chi tiết của chi tiết tại vị trí số 6.
GHI CHÚ:
1. SV ghi đầy đủ nội dung trong khung tên.
2. Các kích thước đo trực tiếp trên hình, được làm tròn số.
3. Giám thị không giải thích thêm.
Giáo viên ra đề Bộ môn KTCS Giám thị 1: ...................................................
Giám thị 2: ...................................................
VT
1
2
3
4
5
6
Ký hiệu Tên gọi Slg Vật liệu
Đầu quay
Chốt
Má ép
Then bằng
Chốt cố định
Nút chặn 1
1
1
1
1
1
C45
C45
C45
C45
C45
Ghi chú
C45
1.01.01
1.01.02
1.01.03
1.01.04
1.01.05
1.01.06
THI HỌC KỲ HÈ
Người vẽ
Kiểm tra
Trường CĐ kỹ thuật Cao Thắng
Đề 1
Lớp ................. MSSV .................
1:1
1
2
3
4
7
5
TL 5:1
110
99
57
A
AA-A
6
7Trục 1 C451.01.07
Nguyễn Thanh Thìn
