BỘ CÔNG NGHI ỆP ĐỀ THI HOC KỲ PHỤ HÈ 2015
TRƯỜNG CAO ĐẲNG KỸ THUẬT ( Hệ Cao Đẳng)
CAO THẮNG MÔN: SỨC BỀN VẬT LIỆU
Thời gian làm bài: 90 phút
(Không tính thời gian phát đề)

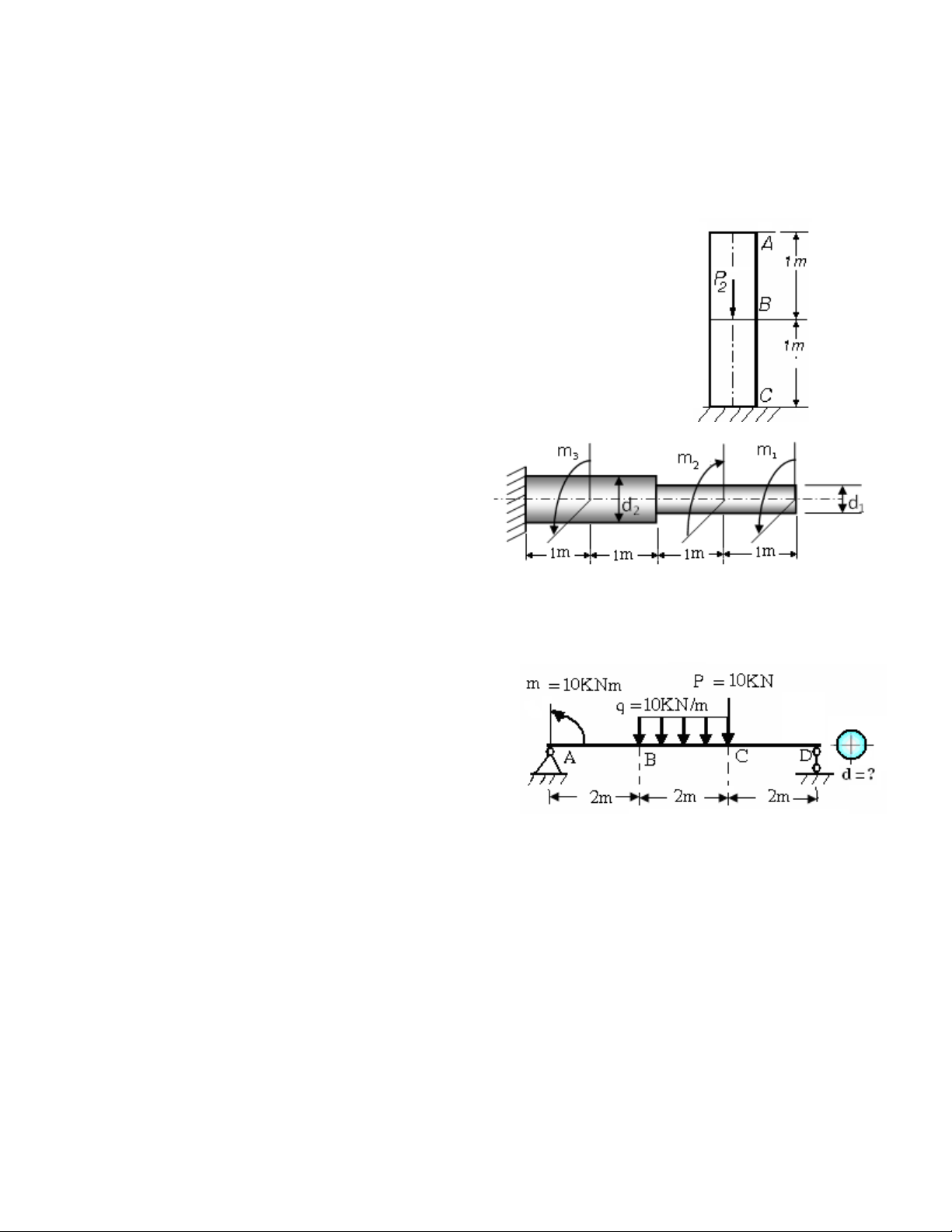

Đề số:1
Câu 1a ( 3 điểm )
Vẽ biểu đồ Nz của đoạn thanh chịu lực như hình vẽ có diện tích mặt
cắt ngang F = 1cm2 kể cả trọng lượng thanh. Biết thanh làm bằng
thép có trọng lượng riêng là
3
80 /KN m
, lực P2 = 12N.
Câu 2a ( 3 điểm )
Cho thanh tròn chịu xoắn như hình vẽ. m1=10KNm, m2=25KNm,
m3=50KNm; d2= 2d1
a. Vẽ biểu đồ nội lực
b. Xác định đường kính d1, d2 để thanh thỏa
điều kiện bền. Cho biết []=4KN/cm2.
Câu 3a ( 4 điểm )
Cho sơ đồ tải trọng như hình vẽ.
Vẽ biểu đồ lực cắt Qy và momen uốn Mx. Và thanh
có mặt cắt ngang là hình tròn, tính đường kính d để
thanh đảm bảo bền, biết thanh có ứng suất cho phép
là [] =100N/mm2
PHÒNG ĐÀO TẠO KHOA CƠ KHÍ ĐỘNG LỰC Giáo viên soạn
Nguyễn văn Khưa
BỘ CÔNG NGHIỆP
TRƯỜNG CAO ĐẲNG KỸ THUẬT CAO THẮNG

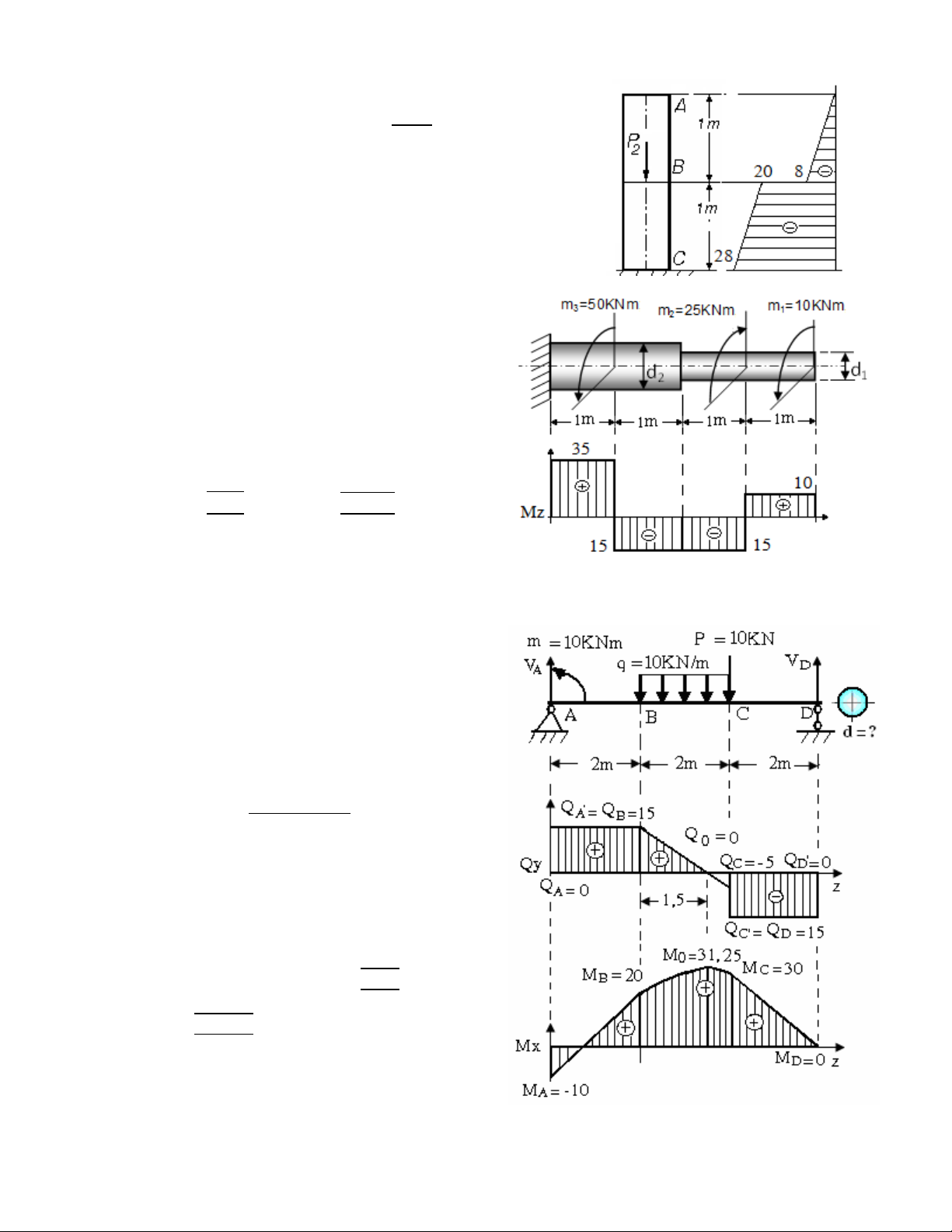

ĐÁP ÁN 1
Giải:
Câu 1 ( 3 điểm )
Vẽ biểu đồ Nz của đoạn thanh chịu lực như hình vẽ.
Câu 2 ( 3 điểm )
Cho thanh tròn chịu xoắn như hình vẽ.
a. Vẽ biểu đồ nội lực
b. Xác định đường kính d1, d2 để thanh
thỏa điều kiện bền. Cho biết
[]=4KN/cm2
√|
|
[ ]
√| |
16,35cm
Vậy chọn = 16,4cm, = 32,8cm để trục đảm bảo điều kiện bền.
3. Cho sơ đồ tải trọng như hình vẽ.
Vẽ biểu đồ lực cắt Qy và momen uốn Mx. Và
Tính đường kính d của hình tròn.
a. Phản lực trên 2 gối đở. (1đ)
mA = 0 -m + 3. 2q+ 4P- 6VD =-10+ 6.10+
4.10 - 6VD
VD =
10 60 40
6
= 15KN
Y=0 -2q-P+VA+VD = 0 VA = 2q+P - VD
= 20 +10 -15 = 15KN
b. Vẽ biểu đồ nội lực Qy và momen uốn Mx
c. Tính đường kính d của hình tròn. (1đ)
Từ điều kiện bền ta suy ra d √|
|
[ ]
=√
=14,6 cm
Vậy chọn d = 15cm để dầm đảm bảo điều kiện
bền.
PHÒNG ĐÀO TẠO KHOA CƠ KHÍ ĐỘNG LỰC Giáo viên soạn
Nguyễn văn Khưa
BỘ CÔNG NGHI ỆP ĐỀ THI HOC KỲ PHỤ HÈ 2015
TRƯỜNG CAO ĐẲNG KỸ THUẬT ( Hệ Cao Đẳng)
CAO THẮNG MÔN: SỨC BỀN VẬT LIỆU
Thời gian làm bài: 90 phút
(Không tính thời gian phát đề)

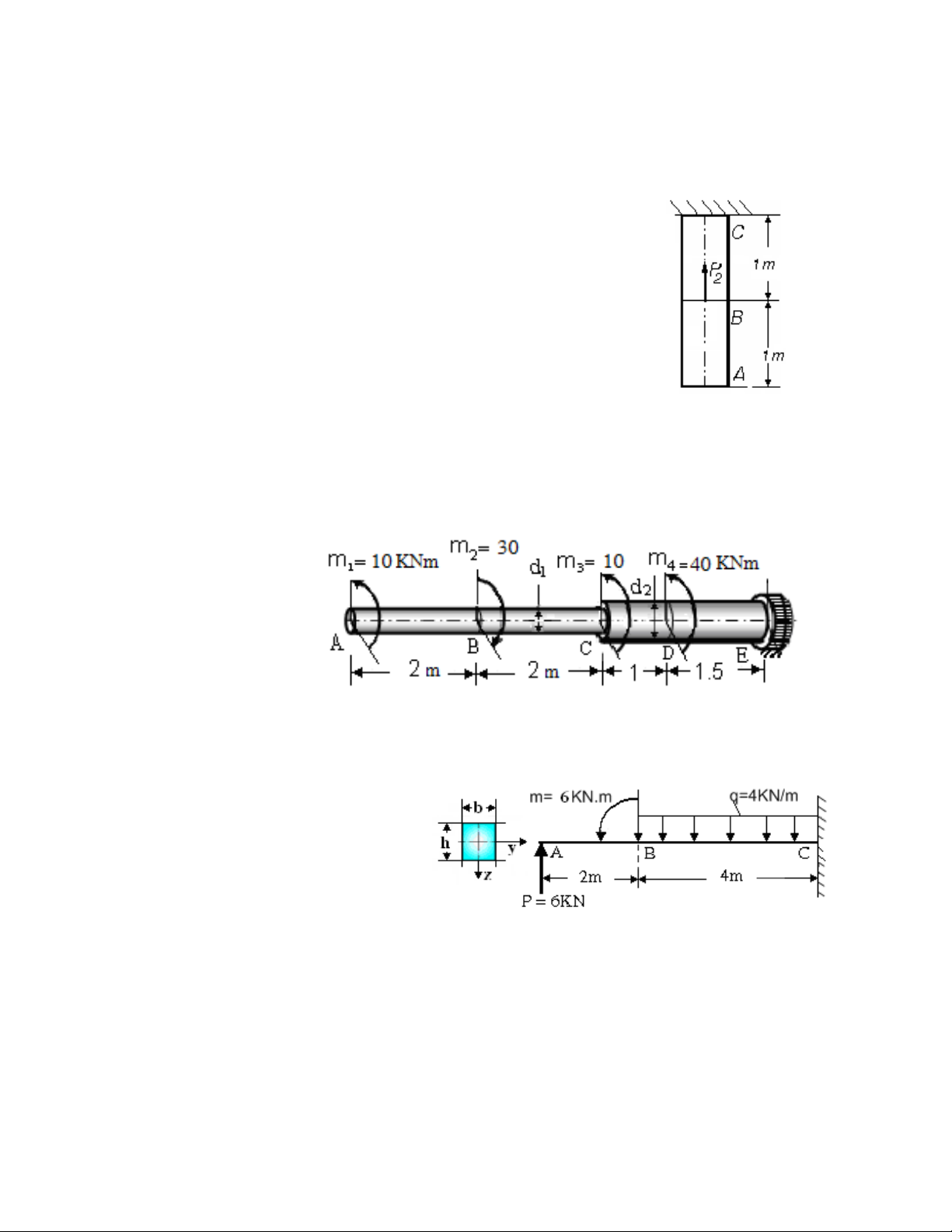

Đề số:2
Câu 1( 3 điểm )
Vẽ biểu đồ Nz của đoạn thanh chịu lực như hình vẽ có diện tích
mặt cắt ngang F = 1cm2 kể cả trọng lượng thanh. Biết thanh làm
bằng thép có trọng lượng riêng là
3
80 /KN m
, lực P2 = 20N.
Câu 2( 3 điểm )
Cho dầm chịu lực như hình vẽ biết d2= 2d1. Và d1 =15cm
a. Vẽ biểu đồ nội lực cho trục xoắn
b. Kiểm tra bền cho dầm. Cho biết []=8KN/cm2
Câu 3 ( 4 điểm )
Cho sơ đồ tải trọng như hình vẽ.
a. Vẽ biểu đồ lực cắt Qy và momen
uốn Mx.
b. Tính kích thước mặt cắt ngang, biết
mặt cắt ngang là hình chữ nhật có
b=2/3h và thanh làm bằng thép có []=95N/mm2
PHÒNG ĐÀO TẠO KHOA CƠ KHÍ ĐỘNG LỰC Giáo viên soạn
Nguyễn văn Khưa
BỘ CÔNG NGHIỆP
TRƯỜNG CAO ĐẲNG KỸ THUẬT CAO THẮNG

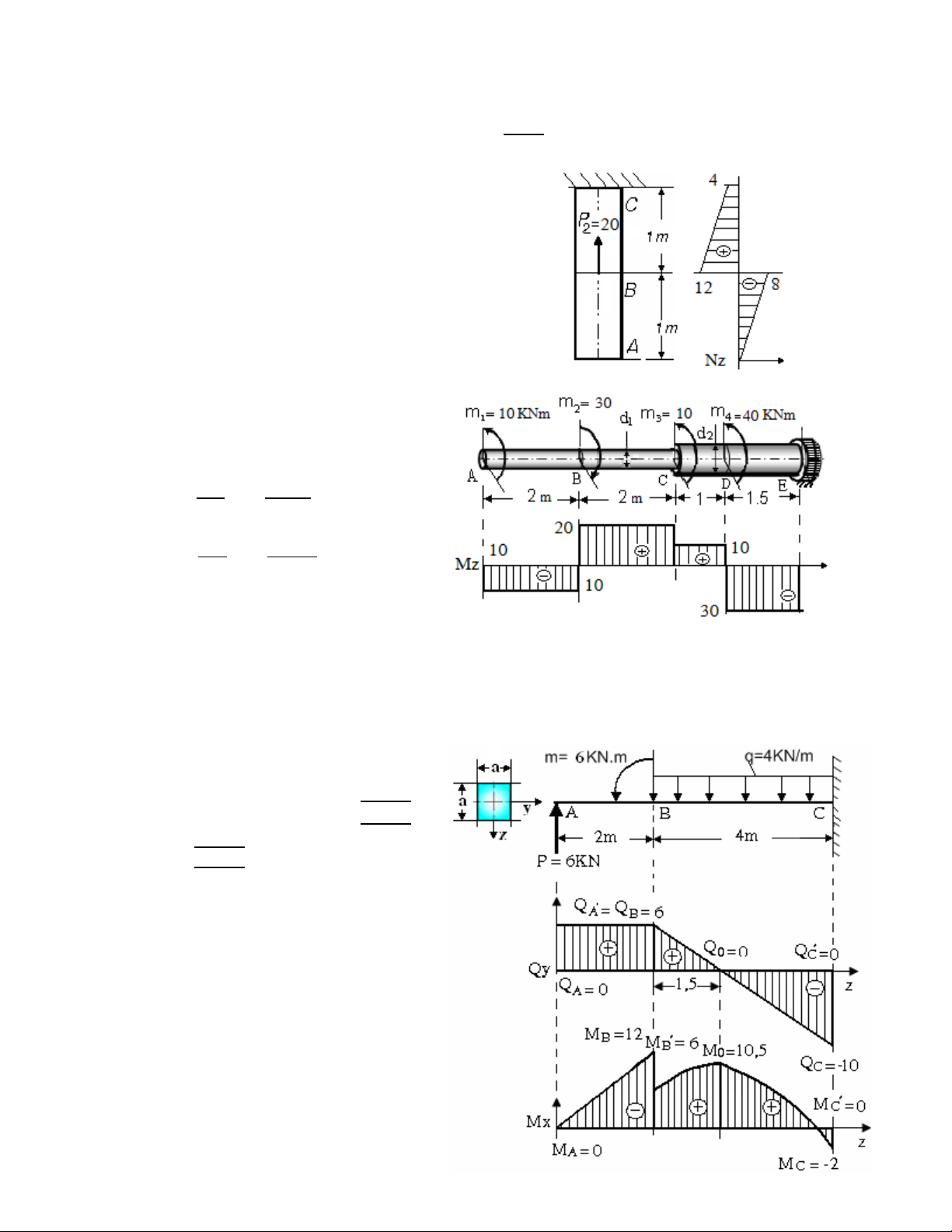

ĐÁP ÁN 2
Giải:
Câu 1 ( 3 điểm )
Vẽ biểu đồ Nz của đoạn thanh chịu lực như hình vẽ.
Câu 2 ( 3 điểm )
Cho dầm chịu lực như hình vẽ
a. Vẽ biểu đồ nội lực cho dầm
b. Kiểm tra bền cho dầm
= |
| |
| = 2,96 KN/
= |
| |
| = 0.5 KN/
Vậy = [ ]
Vậy trục đảm bảo điều kiện bền.
3. a. Vẽ biểu đồ lực cắt Qy và momen uốn Mx.
b. Tính kích thước mặt cắt ngang, b=2/3h
và []=95N/mm2
Từ điều kiện bền ta suy ra h √|
|
[ ]
=√
=10,43 cm
Vậy chọn d = 11cm để dầm đảm bảo điều
kiện bền.
BỘ CÔNG NGHI ỆP ĐỀ THI HOC KỲ PHỤ HÈ 2015
TRƯỜNG CAO ĐẲNG KỸ THUẬT ( Hệ Trung Cấp))
CAO THẮNG MÔN: SỨC BỀN VẬT LIỆU
Thời gian làm bài: 90 phút
(Không tính thời gian phát đề)

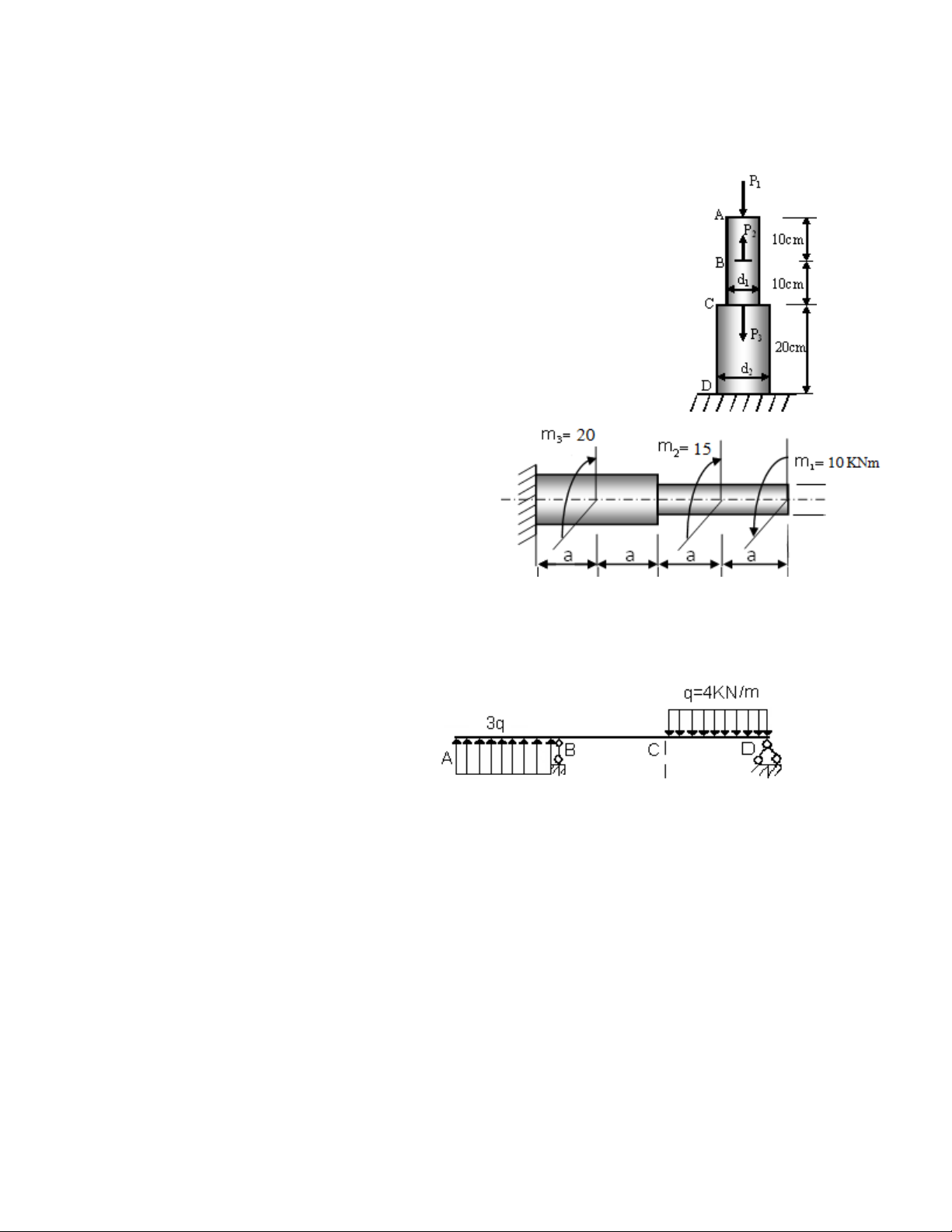

Đề số:1
Câu 1. (3 điểm)
Cho thanh trụ bậc có tiết diện ngang là hình tròn chịu lực như hình
vẽ.
Cho biết d1 = 3cm, d2=5cm, P1= 4 KN, P2= 8 KN, P3= 12 KN.
a. Vẽ biểu đồ nội lực.
b. Tính ứng suất lớn nhất trong thanh.
Câu 2. (3 điểm)
Cho thanh tròn chịu xoắn như hình vẽ.
m1=10KNm/m, m2=15KN.m,
m3=20KN.m, d2=6cm, d1=4cm, DE=1m.
a. Vẽ biểu đồ nội lực.
b. Tính ứng suất lớn nhất trong thanh.
c. Tính đường kính d1, d2 để thanh thỏa
điều kiện bền. Cho biết []=9KN/cm2
Câu 3. (4 điểm)
Vẽ biểu đồ nội lực Qy và momen uốn Mx của dầm dưới đây:
PHÒNG ĐÀO TẠO KHOA CƠ KHÍ ĐỘNG LỰC GIÁO VIÊN SOẠN
Giáo viên soạn
Nguyễn văn Khưa
