  1. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng LỜI NÓI ĐẦU Kể từ khi ra đời đến nay ngành cơ khí đ ộng l ực không ngừng phát tri ển và đạt được nhiều thành tựu to lớn. Ngày nay cùng với sự phát triển của nền khoa học kỹ thuật, ngành công nghiệp ôtô đã chế tạo ra nhiều loại ôtô với hệ thống treo có tính năng kỹ thuật rất cao để đảm bảo vấn đề an toàn và tính cơ động của ôtô. Trong tập đồ án tốt nghiệp này em được giao đề tài ”Tính toán thiết kế hệ thống treo trên xe ô tô bus điện nội thành Đà Nẵng”. Nội dung của đề tài này giúp em hệ thống được những kiến thức đã học, nâng cao tìm hiểu các hệ thống của ôtô nói chung và hệ thống treo dùng cho ôtô bus điện chạy trong nội thành Đà Nẵng nói riêng, từ đây có thể đi sâu nghiên cứu về chuyên môn. Trong quá trình làm việc về hệ thống treo không thể tránh khỏi những hư hỏng, hao mòn các chi tiết. Vì vậy đề tài này còn đề cập đến vấn đề chẩn đoán hư hỏng, sửa chữa. Được sự hướng dẫn rất tận tình của thầy giáo Lê Văn Tụy cùng các thầy giáo trong khoa, em đã hoàn thành nhiệm vụ của đề tài này. Vì thời gian và kiến thức có hạn nên trong tập đồ án này không thể tránh khỏi những sai sót nhất định. Vì vậy em mong các thầy, cô trong bộ môn đóng góp ý kiến để đề tài của em được hoàn thiện hơn. Đà nẵng, ngày 13 tháng 6 năm 2010. Sinh viên thực hiện. Trần Cúc.
  2. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng CHƯƠNG 1: TỔNG QUAN VỀ ÔTÔ BUS ĐIỆN 1.1. GIỚI THIỆU CHUNG VỀ Ô TÔ ĐIỆN Ô tô điện sử dụng một động cơ điện cho lực kéo; acquy, pin nhiên liệu cung cấp nguồn năng lượng tương ứng cho động cơ điện. Ô tô điện có nhiều ưu điểm hơn các loại phương tiện sử dụng động cơ đốt trong, chẳng hạn như không phát thải khí ô nhiễm, hiệu suất cao, độc lập với nguồn năng lượng từ dầu mỏ, yên tĩnh và hoạt động trơn tru. Các nguyên tắt hoạt động cơ bản giữa ô tô điện và phương tiện sử dụng động cơ đốt trong tương tự nhau.Tuy nhiên, một số khác biệt giữa phương tiện sử dụng động cơ đốt trong và ô tô điện, chẳng hạn như sử dụng một bồn chứa xăng so với nguồn pin, động cơ đốt trong so với động cơ điện, và khác nhau về yêu cầu truyền dẫn. 1.2. NHU CẦU SỬ DỤNG Ô TÔ Ở VIỆT NAM 1.2.1. Ô tô du lịch Xe ô tô điện : xe điện sử dụng nguồn điện acqui, dùng năng lượng mặt trời. Các loại xe này được ứng dụng trên cả ô tô cá nhân, ô tô tải, ô tô tải phục vụ công cộng. Xe máy điện và xe đạp điện: là loại phương tiện đang có xu hướng phát triển mạnh. Nhược điểm lớn của ô tô này là khả năng cung cấp điện, thời gian nạp lâu so với việc nạp nhiên liệu của ô tô truyền thống. 1.2.2. Các phương tiện công cộng Tàu điện : tàu điện được ứng dụng từ rất lâu là loại phương tiện dùng chở khách trong thành phố và khá phổ biến ở các nước trên thế giới cũng như nước ta. Mê trô : là loại phương tiện vận chuyển hành khách trong thành phố cũng như đường dài, như các tuyến metro trong các thành phố lớn ở châu Âu, và tuyến Metro đường dài từ Paris đến London. 1.2.3. Ô tô điện phụ vụ cho các khu vui chơi,giải trí,tham quan Xe điện dùng trong công viên: là loại xe điện dung chuyên chở hành khách trong công viên. Các loại tàu điện cao tốc, cảm giác mạnh trong công viên.
  3. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng 1.2.4. Ô tô điện phụ vụ cho sự đi lại của người dân trong nội thành thành phố Xe ô tô bus điện dùng chở khách trong nội thành thành phố với tốc độ chuyển động thấp với mục đích nhằm để giải quyết vấn đề đi lại cho người dân và tránh bị kẹt xe giờ cao điểm gây ùn tắc giao thông. Loại xe điện dùng trong lĩnh vực thể thao: phục vụ các mục đích khác nhau như trong lĩnh vực golf, bóng đá… 1.3. LỊCH SỬ PHÁT TRIỂN CỦA Ô TÔ ĐIỆN a. Thời kì đầu Ô tô điện không phải là một khái niệm mới mà trên thực tế đã có lịch sử lâu đời. Từ đầu thế kỷ 19, xe chạy bằng nguồn năng lượng điện đã có vị thế cạnh tranh tương đương với xe chạy bằng động cơ hơi nước. Vào khoảng những năm 1832 và 1839, Robert Anderson người Scotland đã phát minh ra loại xe điện chuyên chở đầu tiên. Năm 1842, hai nhà phát minh người Mỹ là Thomas Davenport và Scotsmen Robert Davidson trở thành những người đầu tiên đưa pin vào sử dụng cho ô tô điện. Đến những năm 1865, Camille Faure đã thành công trong việc nâng cao khả năng lưu trữ điện trong pin, giúp cho xe điện có thể di chuyển một quãng đường dài hơn. Pháp và Anh là hai quốc gia đầu tiên đưa ô tô điện vào phát triển trong hệ thống giao thông vào cuối thế kỷ 18. b. Suy yếu và biến mất Đến đầu thế kỷ 20, ô tô điện trở nên yếu thế so với ô tô sử dụng động cơ đốt trong do những nguyên nhân chính sau: - Vào thời điểm này, người ta đã tìm ra những mỏ dầu lớn trên thế giới dẫn đến việc hạ giá thành của dầu và các sản phẩm dẫn xuất trên toàn cầu. Vấn đề nhiên liệu cho xe chạy động cơ đốt trong trở nên đơn giản. - Về giá thành, năm 1928, một chiếc xe chạy điện có giá khoảng 1750 USD, trong khi đó một chiếc xe chạy xăng chỉ có giá khoảng 650 USD. - Về mặt kỹ thuật, công nghệ chế tạo động cơ đốt trong và công nghiệp ô tô có những tiến bộ vượt bậc: Charles Kettering đã phát minh ra bộ khởi động cho xe chạy xăng, Henry Ford đã phát minh ra các động cơ đốt trong có giá thành hạ, v.v. - Kết quả là đến năm 1935, ô tô điện đã gần như biến mất do không thể cạnh tranh được với xe chạy động cơ đốt trong. c. Sự trở lại và phát triển
  4. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng Bắt đầu từ thập niên 60,70 của thế kỷ trước, thế giới phải đối mặt với hai vấn đề lớn mang tính toàn cầu: - Vấn đề năng lượng: các nguồn năng lượng hóa thạch như dầu mỏ, than đá không phải là vô tận, chúng có khả năng bị cạn kiệt và không thể tái tạo được. Các phương tiện giao thông sử dụng trực tiếp nguồn năng lượng này (xăng, dầu) chắc chắn sẽ không tồn tại trong tương lai. Trong khi đó, điện năng là loại năng lượng rất linh hoạt, nó có thể được chuyển hóa từ nhiều nguồn năng lượng khác, trong đó có các nguồn năng lượng tái tạo vô tận như năng lượng gió, mặt trời, sóng biển, v.v. Do vậy, các phương tiện sử dụng điện là phương tiện của tương lai. - Vấn đề môi trường: không khó để nhận ra rằng môi trường hiện nay đang bị ô nhiễm nghiêm trọng, mà một trong những nguyên nhân chính là khí thải từ các phương tiện giao thông, đặc biệt là ô tô . Ô tô điện là lời giải triệt để cho vấn đề này do nó hoàn toàn không có khí thải. Như vậy, ta thấy rằng ô tô điện là giải pháp tối ưu cho cả hai vấn đề lớn, đó là lý do khiến nó trở thành mối quan tâm đặc biệt từ nửa sau thế kỉ 20 trở lại đây, ngày càng trở thành mối quan tâm lớn của ngành công nghiệp ô tô và các và càng nhà khoa học trên toàn thế giới. + Hoa Kỳ Năm 2009, trong chuyến thăm Trung tâm Nghiên cứu Ô tô điện Edison tại miền Nam California, tổng thống Mỹ Barack Obama đã duyệt khoản chi 2,4 tỷ đô-la cho việc nghiên cứu ô tô điện. Khoản chi từ ngân sách này được phân bổ như sau: Hình 1-1. Phân bổ khoản chi cho nghiên cứu ô tô điện tại Hoa Kỳ từ năm 2009 Từ cơ cấu khoản chi trên, ta thấy rằng nguồn năng lượng và hệ truyền động

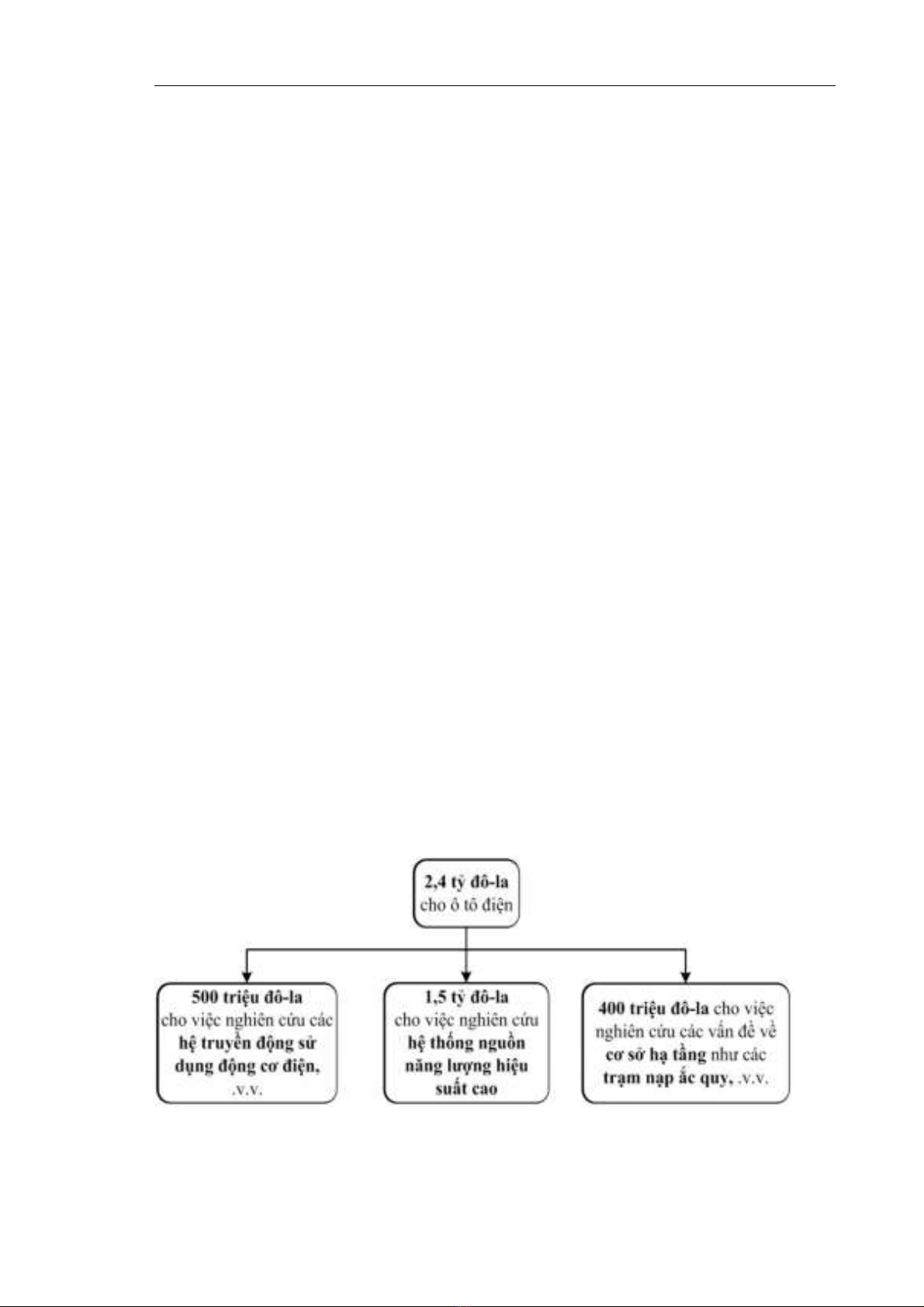

  5. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng là những vấn đề then chốt trong nghiên cứu ô tô điện. Các vấn đề này sẽ được trình bày chi tiết ở những bài sau của loạt bài này. + Châu Âu Tại Châu Âu, xe plug-in hybrid và các bộ biến đổi điện tử công suất là những vấn đề chính được quan tâm nghiên cứu. Ô tô điện lai (plug-in hybrid electric vehicle) là loại xe sử dụng hỗn hợp cả năng lượng xăng và điện như tên gọi “hybrid”. Thuật ngữ “plug-in” cho biết rằng xe có bộ nạp tích hợp sẵn, người dùng chỉ cần cắm điện vào nguồn lưới dân dụng mà không cần một bộ nạp bên được lưu hành tại Việt Nam như Toyota Prius, ngoài Một số dòng xe hybrid đã Ford Escape Hybrid, Honda Civic Hybrid. Hình 1-2. Cấu hình xe plug-in hybrid. + Nhật Bản Tại Nhật Bản, các hãng ô tô lớn đang lần lượt đưa các mẫu xe thuần điện (pure Evs) ra thị trường. Nissan “trống giong cờ mở” với Nissan Leaf, tuy vậy Mitsubishi mới là hãng đầu tiên tung ra xe điện thương phẩm với i-MiEV. Xe i-MiEV đã được giới thiệu ở Việt Nam tại triển lãm Ô tô Vietnam Motor Show 2010. Để có thể đưa ra thị trường mẫu xe ô tô điện i-MiEV, hãng Mitsubishi Motors đã mất hơn 40 năm nghiên cứu. Từ khi ấp ủ những ý tưởng đầu tiên về xe ô tô điện, chính thức bắt đầu nghiên cứu từ năm 1966 cho đến nay, hãng Mitsubishi Motors đã chế tạo ra 10 mẫu xe concept với hơn 500.000 km chạy
  6. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng thử nghiệm trên toàn cầu.L ộ trình nghiên c ứ u đ ượ c cho nh ư sau: Trong giới nghiên cứu, các trường đại học lớn ở Nhật đều có những phòng thí nghiệm, trung tâm nghiên cứu về ô tô điện. Trung tâm nghiên cứu dưới sự lãnh đạo của Giáo sư Yoichi Hori (sau đây g ọi tắt là Hori-Lab) tại Viện Khoa học Công nghiệp, Trường Đại học Tokyo là một trong những đơn vị tiên phong nghiên cứu về xe điện tại Nhật Bản. Những nghiên cứu của Hori-Lab tập trung vào 2 lĩnh vực chính: (i) Điều khiển chuyển động (Motion Control) và (ii) Hệ thống năng lượng cho xe (Vehicle Power System). Lĩnh vực (i) điều khiển chuyển động được thực hiện với những nhánh sau. Điều khiển chuyển động bám mặt đường. Điều khiển ổn định động học thân xe trên cơ sở quan sát các biến trạng thái và quan sát nhiễu điều khiển hệ thống lái. Lĩnh vực (ii) nghiên cứu hệ thống năng lượng cho xe được tập trung vào hai nhánh chính: Sử dụng công nghệ siêu tụ điện (Ultra-capacitor) tích trữ năng lượng. Sử dụng công nghệ truyền tải điện không dây (Wireless Power Transmission). Các nghiên cứu của Hori-Lab đều được thực nghiệm trên hệ thống xe điện thí nghiệm xây dựng tại trung tâm gồm xe UOT Electric March I, II sử dụng nguồn ắc quy và hệ thống xe điện nhỏ COMS 1, 2, 3 chạy hoàn toàn bằng siêu tụ điện. + Hàn Quốc và Trung Quốc Công nghệ truyền tải điện không dây ứng dụng trong xe điện được khai thác mạnh mẽ bởi các nhà nghiên cứu thuộc Viện Khoa học và Công nghệ tiên tiến Hàn Quốc (KAIST) với dự án chế tạo xe điện nạp năng lượng từ dưới đất trong suốt quá trình hoạt động (OnLine Electric Vehicle – OLEV). Các sản phẩm xe bus điện thuộc dự án này đang chạy thử nghiệm rất tốt trong khuôn viên của KAIST và Công viên GrandSeoul. Tại Thượng Hải, Trung Quốc, xe bus điện sử dụng siêu tụ của hãng SINAUTEC đang gây tiếng vang mạnh mẽ. Siêu tụ được nạp nhanh chóng tại mỗi điểm dừng của xe bus. d. Xu thế phát triển của ô tô điện Theo thời gian ta có một số mốc như sau: Cuối năm 2010: Một số ô tô điện đã được giới thiệu và xuất hiện trên thị trường. Năm 2011: Rất nhiều hãng sẽ cho ra đời sản phẩm ô tô điện (theo các tuyên bố trước đó). Năm 2015: Châu Á – Thái Bình Dương sẽ là thị trường lớn nhất về ô tô điện. Về cấu hình xe, các chuyên gia đều thống nhất rằng ô tô điện thuần (pure EV) là điểm phát triển cao nhất của ô tô điện, các cấu hình xe lai (hybrid) chỉ
  7. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng là bước đệm về công nghệ trong quá trình quá độ từ xe chạy động cơ đốt trong lên xe điện. 1.4. THÀNH TỰU Ô TÔ ĐIỆN TRÊN THẾ GIỚI Xe chạy điện không chỉ như một món đồ trang sức làm đẹp cho danh mục sản phẩm của các nhà sản xuất ô tô, mà đã trở thành lĩnh vực cạnh tranh thực sự, trước yêu cầu của thị trường do tác động của giá nhiên liệu và yêu cầu bảo vệ môi trường. Thách thức lớn nhất hiện nay trong lĩnh vực sản xuất ô tô chạy hoàn toàn bằng điện là làm sao để duy trì khả năng hoạt động của xe. Cụ thể hơn là khả năng lưu điện của hệ thống pin và giá thành sản xuất. Hãy cùng tạp chí Business Week dạo một vòng quanh thế giới ô tô chạy điện trên thế giới để cập nhật tình hình, trong đó có những xe đang chuẩn bị hoặc đã chính thức có mặt trên thị trường, và có một số mẫu mới chỉ dưới dạng concept. • Reva Công ty ô tô điện Reva Tốc độ tối đa : 60 km/h Quảng đường xe chạy (sau mỗi lần sạc điện): 80 km/h Sau hai mươi năm sản xuất, Reva âm thầm trở thành mẫu ô tô chạy điện có doanh số lớn nhất thế giới, với gần 3.000 chiếc đã lăn bánh trên đường phố Ấn Độ và châu Âu. Riêng tại London hiện có khoảng 1.000 chiếc đang được sử dụng. Với giá bán 10.000 USD, xe Reva chạy bằng năng lượng lấy từ bộ 8 ắc quy axít chì, thay vì loại pin lithium-ion sử dụng rộng rãi hiện nay. Chiếc xe có thể chạy quãng đường 80km sau 8 tiếng sạc đầy bình ắc quy. Kế hoạch của công ty Reva là sản xuất thêm khoảng 5.000-6.000 xe trong năm sau. • Tesla Roadster Công ty ô tô Tesla Tốc độ tối đa : 200 km/h Quảng đường xe chạy (sau mỗi lần sạc điện): 355 km/h Hiện đã có mặt trên thị trường Mới thành lập năm 2003, Tesla Motors tuyên bố mục tiêu của họ là vượt tốc độ, quãng đường xe chạy sau mỗi lần sạc pin và thiết kế của các mẫu ô tô chạy điện khác hiện có trên thị trường. Và trên thực thế, mẫu xe mui trần Tesla
  8. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng Roadster có khả năng tăng tốc0-100km/h trong khoảng 4 giây, nhưng có giá bán khá đắt: hơn 100.000 USD. • I-MiEV Công ty ô tô Mitsubishi Tốc độ tối đa : 130 km/h Quảng đường xe chạy (sau mỗi lần sạc điện): 160 km/h Thời gian có mặt trên thị trường: cuối năm 2009. Với thiết kế đơn giản, lấy cảm hứng từ mẫu i-Car, xe chạy điện Mitsubishi iMiEV đã trình làng tại Hội nghị thượng đỉnh G8 diễn ra ở Nhật Bản. Trong sự kiện này, 10 chiếc iMiEV đã được sử dụng để phục vụ nhu cầu đi lại của lãnh đạo các nước và giới truyền thông. Hiện tại, phần thiết kế và chạy thử đã hoàn tất, Mitsubishi dự kiến sản xuất 10.000 xe iMiEV mỗi năm, bắt đầu từ năm 2012. • Smart ForTwo Tập đoàn Daimler Tốc độ tối đa : 120 km/h Quảng đường xe chạy (sau mỗi lần sạc điện): 110 km/h Thời gian có mặt trên thị trường: từ năm 2010. Tập đoàn Daimler đã quyết định sản xuất phiên bản chạy hoàn toàn bằng điện cho mẫu xe Smart ForTwo, với hình thức bên ngoài giống như các phiên bản động cơ đốt trong, tính năng vận hành cũng gần như không đổi. Daimler đang cho chạy thử 100 chiếc Smart ForTwo động cơ điện tại London (Anh), và có kế hoạch chính thức đưa sản phẩm ra thị trường vào năm 2010. • Nissan Pivo2 Tập đoàn Nissan Tốc độ tối đa : 120 km/h Quảng đường xe chạy (sau mỗi lần sạc điện): 125 km/h Thời gian có mặt trên thị trường: từ năm 2011. Mẫu Pivo 2 của Nissan dự kiến chính thức ra mắt bản sản xuất thực tế vào năm 2011, sở hữu những tính năng chưa từng có ở bất kỳ mẫu xe concept chạy điện nào, như bánh xe có thể quay 90 độ, cabin có thể xoay tròn 360 độ, robot giao tiếp bằng giọng nói với người điều khiển xe . Đối tượng khách hàng mục tiêu của mẫu xe này là nữ công chức trẻ sống ở thành thị. • Th!nk Ox
  9. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng Công ty Th!nk của Na Uy Tốc độ tối đa : 135 km/h Quảng đường xe chạy (sau mỗi lần sạc điện): 225 km/h Thời gian có mặt trên thị trường: từ năm 2011. Th!nk là nhà sản xuất ô tô chạy điện mới thành lập ở Na Uy, dự kiến đưa mẫu xe Ox ra thị trường vào năm 2011. Mẫu xe chạy điện này có thể sạc đầy 80% ắc quy trong chưa đến 1 tiếng và được trang bị tất cả những tính năng an toàn như một chiếc xe ô tô thông thường. Các tấm hấp thu năng lượng mặt trời trên nóc xe sẽ giúp cung cấp năng lượng cho hệ thống thiết bị điện trong cabin. Th!nk Ox cũng sẽ được trang bị hệ thống định vị toàn cầu GPS, bộ kết nối Internet di động. • Subaru Stella Công ty Subaru (Nhật Bản) Tốc độ tối đa : 100 km/h Quảng đường xe chạy (sau mỗi lần sạc điện): 80 km/h Thời gian có mặt trên thị trường: chưa công bố. Mẫu xe 4 chỗ hình hộp này là loại ô tô có thể sạc bằng điện dân dụng. Phiên bản concept của Stella đã ra mắt hồi tháng 7 vừa qua tại Hội nghị thượng đỉnh G8 ở Nhật Bản. Chiếc xe đã được dùng để chở các quan chức chính phủ tham dự hội nghị. • XS500 Công ty xe điện Myles (Mỹ) Tốc độ tối đa : 130 km/h Quảng đường xe chạy (sau mỗi lần sạc điện): 200 km/h Thời gian có mặt trên thị trường: chưa công bố. Thành lập năm 2005, công ty Miles Electric Vehicles đã sản xuất 3 mẫu xe con và một mẫu xe việt dã chạy bằng điện. XS500 là mẫu xe đầu tiên của hãng đủ tiêu chuẩn vận hành trên đường cao tốc. Chiếc xe có nội thất do hãng Pininfarina của Ý thiết kế, là loại xe 4 cửa 5 chỗ, ứng dụng công nghệ Bluetooth. • Nissan Mixim Tập đoàn Nissan Tốc độ tối đa : 180 km/h Quảng đường xe chạy (sau mỗi lần sạc điện): 250 km/h Thời gian có mặt trên thị trường: chưa công bố.
  10. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng Là sản phẩm sáng tạo của một nhóm thiết kế gồm các thành viên có độ tuổi trung bình chỉ mới 25, cabin xe Nissan Mixim mang phong cách của nhưng trò chơi điện tử và phim hoạt hình Nhật Bản. Đặc biệt, thay vì dùng gương chiếu hậu, chiếc xe sử dụng các camera để truyền hình ảnh phía sau xe lên màn hình ở trong xe. • Dodge Zeo Hãng Dodge Tốc độ tối đa : 210 km/h Quảng đường xe chạy (sau mỗi lần sạc điện): 400 km/h Thời gian có mặt trên thị trường: chưa công bố. Dodge Zeo là mẫu xe concept chạy điện có tốc độ nhanh nhất thế giới, và theo tuyên bố của Dodge cũng là mẫu xe có quãng đường chạy dài nhất sau mỗi lần sạc đầy điện. Dodge cho biết mẫu xe chạy điện này của họ được thiết kế cho những người thích công nghệ và tốc độ cao. CHƯƠNG 2: GIỚI THIỆU TỔNG QUAN VỀ ĐỀ TÀI 2.1. MỤC ĐÍCH, Ý NGHĨA VÀ NHIỆM VỤ CỦA ĐỀ TÀI 2.1.1. Mục đích, ý nghĩa đề tài Cùng với sự phát triển của ngành công nghiệp ô tô và kỹ thuật đi ện t ử thì tất cả các hệ thống trên ô tô nói chung và hệ thống treo nói riêng ngày đ ược hoàn thiện hơn, chất lượng hơn và tối ưu hơn. Hiện nay, với lượng xe tham gia giao thông rất lớn nên ngoài việc đ ảm bảo cho ôtô chuyển động an toàn ở tốc độ cao, thì cảm giác êm dịu thoải mái là vô cùng cần thiết. Nó không chỉ đơn thuần an toàn cho ôtô mà còn cho cả người lái, hành khách, hàng hóa, môi trường xung quanh ôtô chuyển động và cả về mặt kinh tế. Vì thế,trên ôtô một trong những bộ phận có tính quyết định đến khả năng đó là hệ thống treo. Đối với sinh viên ngành cơ khí giao thông việc khảo sát, thiết kế, nghiên cứu về hệ thống treo càng có ý nghĩa thiết thực hơn. Bên cạnh đó cần phải khẳng đ ịnh một ý nghĩa tương đối trong thực tiễn, hiện tại, chẳng hạn như là: Giúp cho người thiết kế chế tạo định hướng trong sản xuất có một nhận thức cơ bản hơn để cải
  11. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng tạo. Giúp cho người cán bộ quản lý, cán bộ kỹ thuật trong việc quản lý có thể khai thác tối đa năng lực hoạt động của ô tô trong điều kiện làm việc cụ thể. Giúp cho người sử dụng có sự am hiểu nhất định để vận hành ô tô, để tạo sự thuận lợi trong việc bảo dưỡng, bảo trì ô tô. Và đội ngũ công nhân, cán bộ kỹ thuật kịp thời nhanh chóng phát hiện, tìm ra những hư hỏng cục bộ, nguyên nhân của hư hỏng và biện pháp khắc phục, bảo dưỡng, sửa chữa những hư hỏng của hệ thống treo ô tô. Vì vậy em chọn đề tài “ TÍNH TOÁN THIẾT KẾ HỆ THỐNG TREO CHO XE Ô TÔ BUS ĐIỆN NỘI THÀNH ĐÀ NẴNG”. Với đề tài TÍNH TOÁN THIẾT KẾ HỆ THỐNG TREO CHO XE Ô TÔ BUS ĐIỆN NỘI THÀNH ĐÀ NẴNG sẽ giúp cho em hiểu rõ được kết cấu và nguyên lý của các bộ phận, cụm chi tiết, đến từng chi tiết cụ thể trong hệ thống treo. Từ đó, em có thể xác định được kết quả các thông số kết cấu của hệ thống treo thông qua t ừ phương pháp tính toán hệ thống treo. Qua đó thấy được tại sao ô tô bus nên dùng hệ thống treo như nào để phù hợp với từng điều khiện của xe. Ðồng thời, được nghiên cứu sâu những vấn đề chưa thực sự ổn định, hiệu quả làm việc chưa cao của một số chi tiết, từ cơ sở cơ bản mà phân tích đề xuất khắc phục cải tiến phù hợp. Em hy vọng đề tài này như là một tài liệu chung nhất đ ể giúp người s ử dụng tự tìm hiểu kết cấu, nguyên lý làm việc, cũng như cách khắc phục các hỏng hóc nhằm sử dụng và bảo dưỡng hệ thống treo một cách tốt nhất để tạo cảm giác êm dịu thoải mái,đảm bảo an toàn cho người và tài sản. 2.1.2. Nhiệm vụ Trên cơ sở tài liệu tham khảo và xe thực tế nhằm tìm hiểu khái quát hệ thống treo.Qua đó lựa chọn phương án thiết kế phù hợp và phân tích, tính toán điều kiện làm việc, tính ứng dụng của phương án thiết kế, nhằm cũng cố kiến thức đã học. 2.2. NHỮNG VẤN ĐỀ CHUNG CỦA HỆ THỐNG TREO TRÊN Ô TÔ Khi ô tô chuyển động trên đường không bằng phẳng, xe thường chịu tải trọng dao động do bề mặt đường mấp mô sinh ra.Những dao động này ảnh hưởng xấu tới tuổi thọ của xe và đặc biệt là gây cảm giác khó chịu đối với hành khách trong xe.Các kết quả nghiên cứu về ảnh hưởng dao động đối với con người điều đi tới kết luận là con người phải chịu đựng lâu trong môi trường dao động của ô tô sẽ mắc bệnh về thần kinh và não. Vì vậy tính êm dịu trong chuyển động của ô tô là một trong những chỉ tiêu quan trọng của xe.Tính năng này phụ thuộc vào khá nhiều yếu tố trong đó hệ
  12. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng thống treo đóng vai trò quyết định.Hệ thống treo của ô tô ngày nay sử dụng 2 kiểu chính: hệ thống treo phụ thuộc và hệ thống treo độc lập. Hai hệ thống treo này tuy khác nhau về kết cấu nhưng cùng mục đích chính đều giảm rung sóc khi xe vận hành trên đường không bằng phẳng, tạo điều kiện cho bánh xe dao động theo phương thẳng đứng, tránh dao động lắc ngang hay l ắc dọc đồng thời đảm bảo truyền lực và mômen ổn định. Với hệ thống giảm chấn quá mềm hệ thống treo sẽ tạo ra nhiều rung động đàn hồi khi làm việc.Ngược lại với hệ thống treo quá cứng sẽ làm cho xe bị xóc mạnh. Hệ thống treo sử dụng nhíp lá, lò xo xoắn,thanh xoắn…ra đời rất sớm nhưng chưa thể đáp ứng đòi hỏi cao về độ êm dịu của xe, hệ thống treo khí nén cũng không phải là phát minh mới, nó xuất hiện cùng với hệ thống treo Mc.Person.Hệ thống treo khí nén sử dụng các gối cao su chứa khí nén thay vì dùng lò xo xoắn, nhíp lá hay thanh xoắn.Nhưng ở thời kì này, ngành công nghiệp vật liệu chưa đáp ứng độ bền cũng như yêu cầu kĩ thuật cho các chi tiết hệ thống treo nên vẫn phải dùng lò xo xoắn, nhíp lá, thanh xoắn làm cơ cấu giảm chấn. Ngày nay các nhà thiết kế ô tô đã ứng dụng thành tựu mới của công nghệ vật liệu, kỹ thuật cơ-điện tử cho ra đời hệ thống treo có tính năng kỹ thuật tiên tiến, đó là hệ thống treo khí nén-điện tử đang được sử dụng trên các dòng xe con cao cấp như BMW, Luxus… Tuy nhiên, đối với hệ thống treo dùng cho xe bus điện chạy trong nội thành thành phố Đà Nẵng thì những vấn đề về độ êm dịu hay những hiện tượng chống lật ngang do những mấp mô của mặt đường gây nên là không bị ảnh hưởng nhiều, vì đường xá trong nội thành Đà Nẵng tương đối tốt, đồng thời tốc độ chuyển động của xe thấp nên những vấn đề trên sẽ tự động được khắc phục.Đồng thời vì chi phí cho động cơ điện là rất tốn kém nên nếu ta sử dụng hệ thống treo có nhiều ưu điểm thì sẽ dẫn đến giá thành của xe tăng lên nhiều mà mục đích sử dụng của xe là phục vụ sự đi lại của hành khách trong nội thành với một quảng đ ường tương đối ngắn nên điều đó là không cần thiết.Vì vậy ta cần phải chọn phương án đơn giản nhưng đảm bảo điều kiện đáp ứng yêu cầu của xe là tốt. 2.3. CÔNG DỤNG, YÊU CẦU, PHÂN LOẠI 2.3.1. Công dụng của hệ thống treo Trên ôtô, hệ thống treo và cụm bánh xe được gọi là phần chuyển động của ôtô. Chức năng cơ bản của phần chuyển động là tạo điều kiện thực hiện “chuyển động bánh xe” của ôtô đảm bảo các bánh xe lăn và thân xe chuyển động tịnh tiến,
  13. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng thực hiện nhiệm vụ vận tải của ôtô. Chuyển động bánh xe đòi hỏi các tương hổ giữa bánh xe và thân xe phải có khả năng truyền lực và mômen theo các quan hệ nhất định. Trong chức năng của phần chuyển động nếu bị mất một phần hoặc thay đổi khả năng truyền lực và mômen có thể làm phá hỏng chức năng của phần chuyển động. Sự chuyển động của ôtô trên đường phụ thuộc nhiều vào khả năng lăn êm bánh xe trên nền và hạn chế tối đa các rung động truyền từ bánh xe lên thân xe. Do vậy giữa bánh xe và khung vỏ cần thiết có sự liên kết mềm. Hệ thống treo là tập hợp tất cả những chi tiết tạo nên liên kết đàn hồi giữa bánh xe và thân vỏ hoặc khung xe nhằm thỏa mãn các chức năng chính sau đây: - Đảm bảo yêu cầu về độ êm dịu trong chuyển động, tạo điều kiện nâng cao được tính an toàn cho hàng hóa trên xe, đó là tập hợp các điều kiện nhằm đảm bảo duy trì sức khoẻ và giảm thiểu những mệt mỏi vật lý và tâm sinh lý của con người (lái xe, hành khách). Các dao động cơ học của ôtô trong quá trình chuyển động bao gồm: biên độ, tần số, gia tốc,...các yếu tố này có thể ảnh hưởng tới sự an toàn của hàng hóa và trạng thái làm việc của con người trên ôtô. - Đảm bảo yêu cầu về khả năng tiếp nhận các thành phần lực và mômen tác dụng giữa bánh xe và đường nhằm tăng tối đa sự an toàn trong chuyển động, giảm thiểu sự phá hỏng nền đường của ôtô, trong đó một chỉ tiêu quan trọng là độ bám đường của bánh xe. Hệ thống treo nói chung, gồm có ba bộ phận chính là: bộ phận đàn hồi, bộ phận dẫn hướng và bộ phận giảm chấn. Mỗi bộ phận đảm nhận một chức năng và nhiệm vụ riêng biệt. - Bộ phận đàn hồi: dùng để tiếp nhận và truyền các tải trọng thẳng đ ứng, làm giảm va đập, giảm tải trọng động tác dụng lên khung vỏ và hệ thống chuyển động, đảm bảo độ êm dịu cần thiết cho ô tô máy kéo khi chuyển động. - Bộ phận dẫn hướng: dùng để tiếp nhận và truyền lên khung các lực dọc, ngang cũng như các mômen phản lực và mômen phanh tác dụng lên bánh xe. Động học của bộ phận dẫn hướng xác định đặc tính dịch chuyển tương đối của bánh xe đối với khung vỏ. - Bộ phận giảm chấn: cùng với ma sát trong hệ thống treo, có nhiệm vụ tạo lực cản, dập tắt các dao động của phần được treo và không được treo, biến cơ năng của dao động thành nhiệt năng tiêu tán ra môi trường xung quanh. Ngoài ba bộ phận chính trên, trong hệ thống treo của các ô tô du l ịch, ô tô khách và một số ô tô vận tải, còn có thêm một bộ phận phụ nữa là bộ phận ổn
  14. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng định ngang. Bộ phận này có nhiệm vụ giảm độ nghiêng và các dao động lắc ngang của thùng xe. 2.3.2. Yêu cầu của hệ thống treo Hệ thống treo phải đảm bảo được các yêu cầu cơ bản sau đây: - Đặc tính đàn hồi của hệ thống treo (đặc trưng bởi độ võng tĩnh ft và hành trình động fđ) phải đảm bảo cho xe có độ êm dịu cần thiết khi chạy trên đường tốt và không bị va đập liên tục lên các ụ hạn chế khi chạy trên đ ường xấu không bằng phẳng với tốc độ cho phép. Khi xe quay vòng, tăng tốc hoặc phanh thì vỏ xe không bị nghiêng, ngửa hay chúc đầu. - Đặc tính động học, quyết định bởi bộ phận dẫn hướng, phải đảm bảo cho xe chuyển động ổn định và có tính điều khiển cao, cụ thể là: + Đảm bảo cho chiều rộng cơ sở và góc đặt các trụ quay đứng của bánh xe dẫn hướng không đổi hoặc thay đổi không đáng kể. + Đảm bảo sự tương ứng động học giữa các bánh xe và truyền động lái, để tránh gây ra hiện tượng tự quay vòng hoặc dao động các bánh xe dẫn hướng xung quanh trụ quay của nó. - Giảm chấn phải có hệ số dập tắt dao động thích hợp để dập tắt dao động được hiệu quả và êm dịu. - Có khối lượng nhỏ, đặc biệt là các phần không được treo. - Kết cấu đơn giản, dễ bố trí. Làm việc bền vững, tin cậy. - Không gây nên tải trọng lớn tại các mối kiên kết với khung hoặc vỏ. - Có độ bền cao, giá thành thấp và mức độ phức tạp kết cấu không lớn. - Có độ tin cậy lớn, trong điều kiện sử dụng phù hợp với tính năng kỹ thuật, không gặp hư hỏng bất thường. Đối với ôtô buýt còn được chú ý thêm các yêu cầu: - Có khả năng chống rung, ồn truyền từ bánh xe lên thùng, vỏ tốt. - Tính điều khiển và ổn định chuyển động cao ở mọi tốc độ. Hệ thống treo của ôtô luôn được hoàn thiện, các yêu cầu được thoả mãn ở các mức độ cao, bởi vậy tính đa dạng của chúng cũng rất lớn. 2.3.3. Phân loại Hiện nay có nhiều loại hệ thống treo khác nhau. Nếu phân loại theo sơ đồ bộ phận dẫn hướng thì hệ thống treo được chia ra hai loại: hệ thống treo độc lập và hệ thống treo phụ thuộc. 2.3.3.1. Hệ thống treo độc lập
  15. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng Hệ thống treo độc lập là hệ thống treo được đặc trưng cho dầm cầu cắt (không liền) cho phép các bánh xe dịch chuyển độc lập - Ưu điểm : + Nó cho phép tăng độ võng tỉnh, độ võng động, do đó tăng độ êm dịu chuyển động của xe . + Nó cho phép giảm dao động các bánh xe dẫn hướng do hiệu ứng momen con quay. + Tăng khả năng bám đường, cho nên tăng được tính ổn định và điều khiển. -Nhược điểm : Có kết cấu phức tạp, đắt tiền đặc biệt với cầu chủ động. Hình 2-1: Cơ cấu treo độc lập loại hai đòn. 1- Lò xo; 2- Tay đòn dưới; 3-Bản lề; 4- Trục; 5- Giảm xóc; 6- Cân bằng ngang; 7,9- Đệm cao su; 8- Trụ của bộ cân bằng; 10- Ngõng quay; 11- Trục của cơ cấu treo phía trước. 2.3.3.2. Hệ thống treo phụ thuộc Là hệ thống đặc trưng dùng với dầm cầu liền. Bởi vậy, dịch chuyển của các bánh xe trên một cầu phụ thuộc lẫn nhau. Việc truyền lực và mô men từ bánh xe lên khung có thể thực hiện trực tiếp qua các phần tử đàn hồi dạng nhíp hay nhờ các thanh đòn.
  16. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng - Ưu điểm : + Cấu tạo đơn giản, giá thành hạ trong khi đảm bảo hầu hết các yêu cầu của hệ thống treo khi tốc độ không lớn. -Nhược điểm : + khi tốc độ lớn không đảm bảo tính ổn định và điều khiển so với hệ thống treo độc lập. Hình 2-2. Hệ thống treo phụ thuộc loại nhíp lá. 1- Nhíp lá; 2- Vòng kẹp; 3- Chốt nhíp; 4- Quang treo; 5- Giá đỡ; 6- Giảm chấn; 7- Ụ tỳ; 8- Khung xe; 9- Quang nhíp; 10- Dầm cầu. Ngoài ra hệ thống treo còn phân loại theo phần tử đàn hồi và theo phương pháp dập tắt dao động. Theo loại phần tử đàn hồi, chia ra: +Loại kim loại, gồm: nhíp lá, lò xo xoắn, thanh xoắn +Loại cao su: chịu nén hoặc chịu xoắn +Loại khí nén và thuỷ khí Theo phương pháp dập tắt dao động: +Loại giảm chấn thuỷ lực: Tác dung một chiều và hai chiều +Loại giảm chấn bằng ma sát cơ: Ma sát trong bộ phận đàn hồi và trong bộ phận dẫn hướng. 2.3.3.3. Hệ thống treo khí nén Hệ thống treo khí nén, thuỷ lực – khí nén được sử dụng như một khả năng hoàn thiện kết cấu ôtô. Tuy vậy với các loại ôtô khác nhau: ôtô con, ôtô tải, ôtô buýt cũng được ứng dụng với những mức độ khác nhau. Phổ biến nhất trong các
  17. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng kết cấu là áp dụng cho ôtô buýt tiên tiến. Với hệ thống treo này cho phép gi ữ chiều cao thân xe ổn định so với mặt đường với các chế độ tải trọng khác nhau. Hệ thống treo khí nén dùng trên ôtô được hình thành trên cơ sở khả năng điều chỉnh độ cứng của buồng đàn hồi khí nén (ballon) theo chuyển dịch của thân xe. Sơ đồ nguyên lý kết cấu của một hệ thống đơn giản được trình bày trên hình 2-3. Sự hình thành bộ tự động điều chỉnh áp suất theo nguyên lý van trượt cơ khí. Các ballon khí nén 2 được bố trí nằm giữa thân xe 3 và bánh xe 1 thông qua giá đỡ bánh xe 4. Trên thân xe bố trí bộ van trượt cơ khí 5. Van trượt gắn liền với bộ chia khí nén (block). Khí nén được cung cấp từ hệ thống cung cấp khí nén tới block và cấp khí nén vào các ballon. Khi tải trọng tăng lên, các ballon khí nén bị ép lại, dẫn tới thay đ ổi kho ảng cách giữa thân xe và bánh xe. Van trượt cơ khí thông qua đòn nối dịch chuyển vị trí các con trượt chia khí trong block. Khí nén từ hệ thống cung cấp đi tới các ballon và cấp thêm khí nén. Hiện tượng cấp thêm khí nén kéo dài cho tới khi chiều cao thân xe với bánh xe trở về vị trí ban đầu. Khi giảm tải trọng hiện tượng này xảy ra tương tự, và quá trình van trượt tạo nên sự thoát bớt khí nén ra khỏi ballon. Bộ tự động điều chỉnh áp suất nhờ hệ thống điện tử (hình 2-3b) bao gồm: cảm biến xác định vị trí thân xe và bánh xe 6, bộ vi xử lý 7, block khí nén 8. Nguyên lý hoạt động cũng gần giống với bộ điều chỉnh bằng van trượt cơ khí. Cảm biến điện tử 6 đóng vai trò xác định vị trí của thân xe và bánh xe (hay giá đ ỡ bánh xe) bằng tín hiệu điện (thông số đầu vào). Tín hiệu được chuyển về bộ vi xử lý 7. Các chương trình trong bộ vi xử lý làm việc và thiết lập yêu cầu điều chỉnh bằng tín hiệu điện (thông số đầu ra). Các tín hiệu đầu ra được chuyển tới các van điện từ trong block chia khí nén, tiến hành điều chỉnh lượng cấp khí nén cho tới lúc hệ thống trở lại vị trí ban đầu.
  18. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng Hình 2-3. Sơ đồ nguyên lý kết cấu của hệ thống treo khí nén. 1- Bánh xe; 2- Ballon khí; 3- Thân xe; 4- Giá đỡ; 5- Van trượt cơ khí; 6- Cảm biến vị trí; 7- Bộ vi xử lý; 8- Bộ chia khí nén; 9- Bình chứa khí nén. 2.3.3.4. Hệ thống treo tích cực Các bộ phận đàn hồi truyền thống: nhíp lá, lò xo xoắn ốc, thanh xoắn, giảm chấn thuỷ lực có đặc tính tuyến tính và được coi là hệ thống đàn hồi “thụ đ ộng”. Xuất phát từ các yêu cầu hoàn thiện hệ thống treo ngày nay đã và đang hình thành các loại hệ thống treo có chất lượng cao hơn. a. Hệ thống treo bán tích cực: Hệ thống treo bán tích cực là hệ thống có khả năng dập tắt nhanh dao động thẳng đứng trong khoảng làm việc rộng, được tạo nên bởi sự điều khiển thông qua núm chọn hay nhờ điều khiển điện tử. Trên hình 2-4 là sơ đồ hệ thống treo có giảm chấn làm việc theo vị trí núm điều khiển của ôtô Porsche 959. Tính chất điều chỉnh của dao động khi xe hoạt động được chọn theo các chế độ đường định trước theo ý đồ sử dụng của lái xe, có thể là: thành phố, xa lộ, liên tỉnh; đường ngắn, đường trường, đường đua. Ba chương trình hoạt động được thiết lập sẵn phụ thuộc vào trạng thái làm việc của giảm chấn thông qua núm chọn trên bảng điều khiển của xe. Lực cản của giảm chấn có thể tăng hay giảm tuỳ thuộc vào sự tăng hay giảm của tốc độ dịch chuyển piston giảm chấn thông qua việc thay đổi các lỗ van tiết lưu để thay đ ổi dòng chảy chất lỏng bên trong.
  19. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng Hình 2-4. Sơ đồ hệ thống treo bán tích cực xe Porsche 959. 1- Đồng hồ tốc độ; 2- Núm chọn; 3- Bộ điều khiển điện tử; 4- Giảm chấn; 5- Block van điều khiển; 6- Cảm biến mặt đường; Trên xe còn sử dụng ba chế độ điều chỉnh khoảng sáng gầm xe chọn sẵn bằng núm chọn, bộ điều khiển điện tử 3 duy trì các khoảng làm việc trong vùng được thiết lập (hình 2-4b). Mục đích của hệ thống thiết lập và điều chỉnh chiều cao thân xe nhằm đảm bảo khả năng hoạt động ở tốc độ cao, duy trì ổn đ ịnh góc nghiêng ngang bánh xe, tối ưu hệ số cản không khí, áp lực không khí tác dụng lên đầu xe. Hệ thống là bán tích cực vì không thực hiện hoàn thiện các chế độ tự động: - Không có cảm biến xác định lực trong giảm chấn. - Không có khả năng tự chuyển sang chế độ làm việc khác, khi tốc độ dịch chuyển của các piston giảm chấn vượt quá giá trị cho phép. - Không điều chỉnh chế độ làm việc theo các thông tin của trạng thái làm việc tức thời. b. Hệ thống treo tích cực: Hệ thống treo tích cực là hệ thống treo có khả năng điều chỉnh theo t ừng biến động của trạng thái nhấp nhô nền đường và trạng thái chiều cao thân xe bằng các cảm biến và điều khiển nhạy bén các ảnh hưởng động xảy ra. Khi có các lực động sinh ra, thông qua các van điều chỉnh sẽ đáp ứng liên hệ nhanh (với nguồn năng lượng tương thích), các môđun đàn hồi tạo nên phản ứng đúng nhằm đảm bảo các chế độ độ nghiêng thân xe theo yêu cầu. Các hệ thống treo tích c ực cơ bản hiện đang sử dụng trên ôtô được trình bày trên hình 2-5. Hệ thống đòi hỏi nhiều năng lượng nhất là kết cấu theo hệ thống Lotus (hình 2-5a). Phần chính của thiết bị là bốn môđun thuỷ lực, bình tích năng bổ trợ, các phần chính này luôn liên hệ với từng cảm biến tải trọng sinh ra giữa bánh xe
  20. Tính toán thiêt́ kế hệ thông ́ treo cho xe ôtô bus điện nội thành Đà Nẵng và thân xe. Cảm biến tải trọng cung cấp thông tin cho mạch điều khiển và đưa tải trọng đặt lên bánh xe về giá trị tĩnh. Nếu như một bánh xe vượt qua mô cao nằm trên mặt đường, tải tr ọng c ủa bánh xe tăng lên và bánh xe có xu bị hướng nâng cao lên gần thân xe. Trên hệ thống treo tích cực khả năng tăng tải trọng cho bánh xe sẽ bị giảm bớt. Van tự động điều chỉnh trong môđun sẽ tháo bớt chất lỏng ra khỏi xylanh nhờ đó bánh xe có khả năng đảm bảo ở giá trị tải trọng tĩnh tức thời. Điều này có nghĩa là môđun đàn hồi của bánh xe không tác động thêm tải trọng do ảnh hưởng của sự không bằng phẳng của mặt đường. Như vậy có thể nói chỉ có bánh xe bị nâng cao để vượt qua mấp mô mà thân xe không bị gây nên tác động xấu. Để thân xe không bị dịch chuyển khi vượt qua chướng ngại tiếp theo cần thiết đưa thêm một mạch điều khiển phụ thuộc vào chiều cao hành trình bánh xe để giữ cho thân xe ở vị trí thiết kế. Việc này đề ra yêu cầu cho hệ thống treo tích cực phải có khả năng khắc phục chiều cao mấp mô bất kỳ theo thiết kế, với thời gian vô cùng ngắn (vài miligiây). Thực hiện được điều đó cần tiêu hao công suất chừng 10kW để nâng cao tính tiện nghi của ôtô con. Với ôtô tải nhỏ và ôtô buýt năng lượng tiêu thụ cho tự động điều chỉnh còn cao hơn rất nhiều. Hệ thống treo như thế có yêu cầu rất cao về quan hệ động học của thân xe với bánh xe so với hệ thống treo thụ động truyền thống. Thân xe cần phải được giữ ổn định trong khoảng làm việc rộng của bánh xe và bánh xe cần phải lăn theo hình dạng hình học của mặt đường. Bởi vậy hành trình dịch chuyển của bánh xe đòi hỏi lớn hơn nhiều so với hệ thống treo thụ động. Việc này còn liên quan tới sự thay đổi rất lớn của độ chụm bánh xe xuất hiện ở hành trình nén và trả, đ ặc bi ệt là khi chuyển động thẳng.
