GIÁO ÁN MÔN KT THU THANH & GHI ÂM. HỆ CAO ĐẲNG BIÊN SOẠN : THS:CÙ VĂN THANH. 03/30/13 THANHVOV 1
TỔNG QUAN VỀ MÔN HỌC. NỘI DUNG: Phần A:Kỹ thuật thu thanh. Chương 1:Tổng quan về máy thu thanh. Chương 2 : Mạch điện khối cao tần. Chương 3 : Mạch điện khối trung tần. Chương 4 : Mạch điện khối tách sóng. Chương 5 : Mạch điện khối âm tần. Chương 6 : Phân tích mạch điện máy thu thanh. Phần B: Kỹ thuật ghi âm. Chương 1 : Tổng quan về kỹ thuật ghi âm. Chương 2 : Thiết bị ghi âm Analog. Chương 3 : Thiết bị ghi âm Digital. MỤC ĐÍCH YÊU CẦU: Trang bị cho sv những kiến thức cô đọng về kỹ thuật máy thu thanh dân dụng và chuyên dụng. Sv có thể vận hành bảo dưỡng tốt máy thu thanh, máy ghi âm. THỜI GIAN THỰC HiỆN. (45t) 03/30/13 THANHVOV 2
PHẦN A: KT THU THANH Chương 1:Tổng quan về máy thu thanh. Chương 2 : Mạch điện khối cao tần. Chương 3 : Mạch điện khối trung tần. Chương 4 : Mạch điện khối tách sóng. Chương 5 : Mạch điện khối âm tần. Chương 6 : Phân tích mạch điện máy thu thanh. 03/30/13 THANHVOV 3
CHƯƠNG 1: TỔNG QUAN VỀ MÁY THU THANH 1.1. Khái niệm về máy thu thanh 1.2. Sơ đồ khối máy thu thanh 1.2.1. Sơ đồ khối máy thu thanh AM 1.2.2. Sơ đồ khối máy thu thanh FM 1.2.3. Sơ đồ khối máy thu thanh AM/FM mono 1.2.4. Sơ đồ khối máy thu thanh AM/FM stereo 1.3. Các đặc tính kỹ thuật của máy thu thanh 1.4. Anten thu thanh 03/30/13 THANHVOV 4

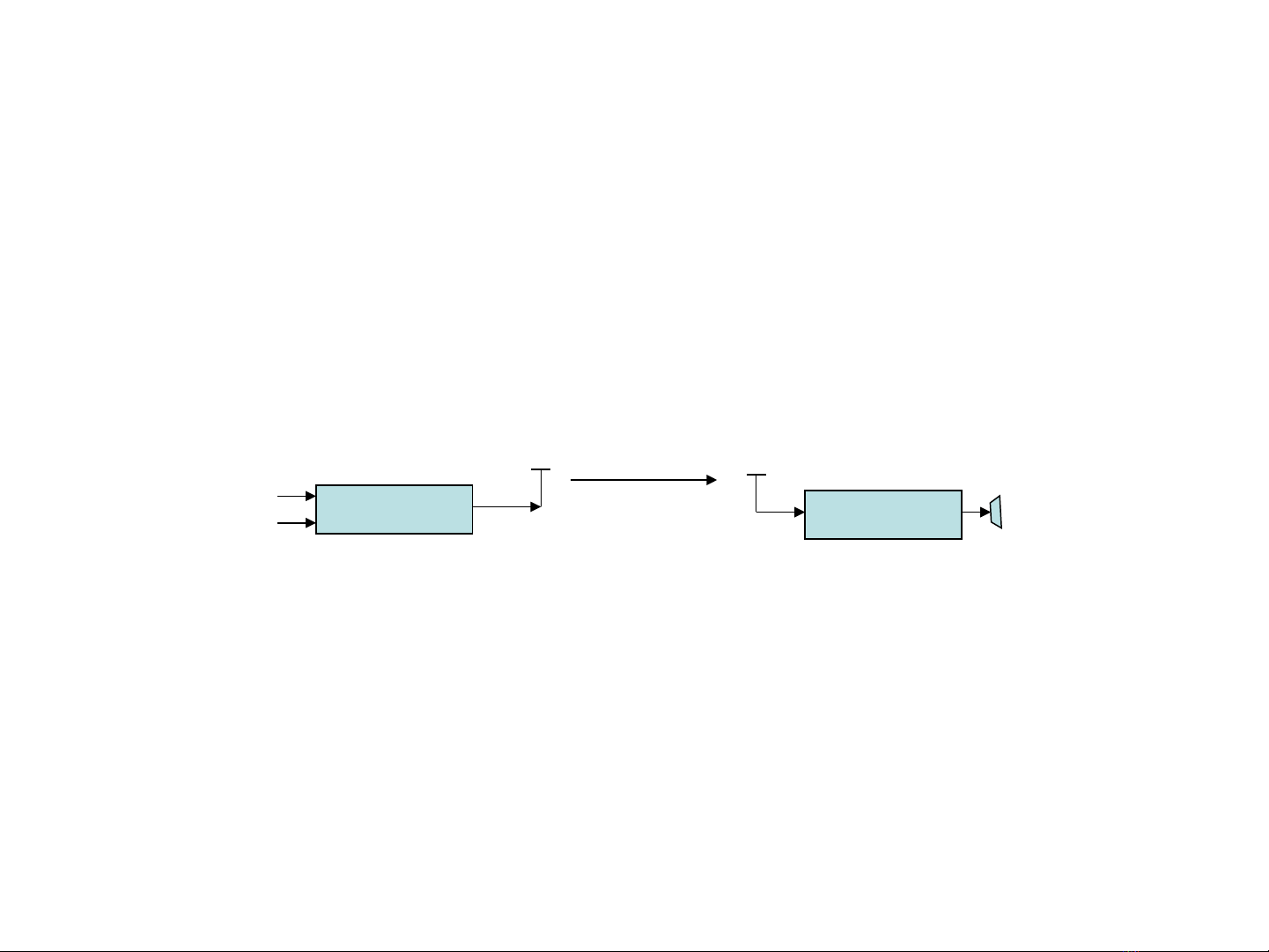

CHƯƠNG 1: TỔNG QUAN VỀ MÁY THU THANH. 1.1.Khái niệm , phân loại về máy thu thanh. 1.1.1.Khái niệm. +Máy thu thanh là một thiết bị thu các chương trình phát thanh trong n ước , ngoài nước,của trung ương và địa phương trên làn sóng điện từ RF. +|Máy thu thanh còn được gọi là Radio. RF AT Máy phát thanh Máy thu thanh AT 1.1.2.Phân loại: • Máy thu thanh có nhiều loại: • Máy thu thanh khuếch đại thẳng, máy thu thanh đổi tần. • Máy thu thanh dân dụng,máy thu thanh chuyên dùng. • Máy thu thanh dùng đèn điện tử,máy thu thanh dùng bán dẫn. • Máy thu thanh một băng , máy thu thanh nhiều băng...v.v. 03/30/13 THANHVOV 5
1.2.SƠ ĐỒ KHỐI MÁY THU THANH. 1.2.1.Sơ đồ khối máy thu thanh AM. A.Sơ đồ khối máy thu thanh khuếch đại thẳng. +Anten. +Inc :Mạch vào. +Amp RF ;Khuếch đại cao tần. Det AM Amp Amp inc +Det AM : Tách sóng AM. RF NF +AGC : Mạch tự điều khuếch. SPK1 AGC +Amp NF: Khuếch đại âm tần. +Spk: Loa. Máy đơn giản, độ chọn lọc kém ,và độ nhậy kém. 03/30/13 THANHVOV 6
1.2.1.SƠ ĐỒ KHỐI MÁY THU AM. B.Sơ đồ khối máy thu đổi tần. So với tách sóng thẳng máy thu có thêm các khối sau: • OSC: Tạo dao động . • MIX: Trộn tần. DET MIX AMP AMP AMP INC AM IF NF RF • Amp IF:Khuếch đại trung tần. SPK1 • Máy thu đổi tần có ưu điểm: OSC • +Độ nhậy cao. AGC • +Độ chọn lọc tốt. Các máy thu AM làm việc ở dải sóng LW,MW,SW. Các máy thu chuyên dùng hay thu vệ tinh còn dùng đổi t ần 2 lần nhằm chống nhiễu và tăng độ nhậy. 03/30/13 THANHVOV 7
1.2.2.SƠ ĐỒ KHỐI MÁY THU FM. A.Sơ đồ khối máy thu thanh FM mô nô. DET MIX AMP De Limited AMP AMP INC FM IF emphas Amplitu NF RF iice de SPK1 OSC AGC So với máy thu AM thì máy thu FM làm việc ở dải tần từ 88-108Mhz. Máy thu có thêm một số khối: +Khối giải tiền nhấn. +Khối hạn biên. +Khối tách sóng FM 03/30/13 THANHVOV 8
1.2.2.SƠ ĐỒ KHỐI MÁY THU FM. • B.Sơ đồ khối máy thu FM Stereo. Antena thu 2L nL DECODER DE Tuner & DET AMP NF stereo EMPHASI Amp iF. FM CE nR 2R So với máy thu FM mô nô thì máy stereo DECODER có thêm các khối sau: stereo LPF L+R dlay 2L +Khối giải mã kênh stereo. + +Khối khuếch đại âm tần hai kênh riêng biệt. DET BPF L-R +Hai loa cho hai kênh. -AM-BL 23khz- 2R 53khz - LPF. TRIPLER 38 khz 19khz 03/30/13 THANHVOV 9
1.2.3.SƠ ĐỒ KHỐI THU THANH AM/FM. B.Sơ đồ khối . +Máy thu chế độ AM Chuển mạch bật về vị trí AM. DET TUNER & AMP IF-AM +Máy thu chế độ FM, chuyển AM mạch về vị trí FM. AMP K +Dùng chung khối kđ âm tần & loa. NF AGC SPK1 +Một số máy còn dùng chung DET khối IF(máy cũ) TUNER & AMP IF-FM FM +Là loại máy thu thông dụng. AGC 03/30/13 THANHVOV 10
1.2.4.SƠ ĐỒ KHỐI THU THANH AM/FM-STEREO. • Sơ đồ khối. • Tương tự như máy DET TUNER & AMP IF-AM AM thu AM/FM mô nô. AGC 2L nL Decoder DET TUNER & AMP IF-FM FM AMP NF stereo nR 2R AGC • Dùng khóa K có 3 đầu vào và 2 đầu ra(FM 2,AM 1) • Máy có thêm tầng giải mã stereo. • Có thêm hai tầng khuếch đại âm tần và 2 loa riêng biệt. 03/30/13 THANHVOV 11
1.3.THÔNG SỐ KỸ THUẬT CỦA MÁY THU THANH. 1. Độ nhậy: Là là sức điện động nhỏ nhất cảm ứng trên anten thu để máy thu làm việc được bình thường. Độ nhạy được tính bằng sức điện động (đơn vị là mv, µV) . 2.Độ chọn lọc: Là khả năng chọn tín hiệu cần thu từ nhiều nguồn tín hiệu khác & can nhiễu tác động vào anten. 3.Độ méo : Là sự sai lệch giữa dạng tín hiệu ban đầu của máy phát gửi sang và dạng tín hi ệu ở đầu ra của máy thu. Độ méo được đáng giá thông qua các tầng RF & NF. 4.Băng thông tần: Là khoảng tần phổ của tín hiệu mà máy thu có thể cho qua với hệ số méo nhỏ nhất. Với máy thu AM băng thông tần là 16khz. Với máy thu FM là 200Khz. 03/30/13 THANHVOV 12
1.3.THÔNG SỐ KỸ THUẬT CỦA MÁY THU THANH. 5.Dải tần công tác. Là khoảng tần số mà máy thu cho hệ số khuếch đài đồng đều. Dải tần công tác của máy thu thanh AM là : LW từ 150 KHz ÷ 408 KHz • MW từ 525 KHz ÷ 1605 KHz • SW từ 1,8 MHz ÷ 18,5 MHz.(chia làm 7 đoạn băng con) • Dải tần của máy thu FM là : 87,5 MHz ÷ 108 MHz. 6.Công suất âm tần. Là công suất của dòng âm tần đưa ra loa của máy thu thanh. Thường có công suất từ vài chục mw tới vài w. 7.Nguồn nuôi. Có hai dạng nguồn nuôi cơ bản của máy thu thanh : Nguồn nuôi là điện lưới . Nguồn nuôi là nguồn pin . 03/30/13 THANHVOV 13
1.4.AN TEN CỦA MÁY THU THANH. 1.4.1.Anten của máy thu AM. • Là loại anten có lõi là phe rít. • Kết hợp với an ten cần khi thu sóng SW. 1.4.2.An ten của máy thu thanh FM . • Là loại an ten cần. • Có thể dùng an ten dàn để thu đài xa. L3 L2 L1 03/30/13 THANHVOV 14
1.5.CÂU HỎI & BÀI TẬP CUỐI CHƯƠNG. Cho biết máy thu thanh dùng để làm gì? Có bao nhiêu loại? 1. Thông số kỹ thuật của máy thu thanh? 2. Trình bầy sơ đồ khối máy thu thanh AM? 3. Trình bầy sơ đồ khối máy thu thanh FM? 4. Trình bầy một số loại an ten của máy thu? Băng sóng của máy thu? 5. 03/30/13 THANHVOV 15
CHƯƠNG 2: MẠCH ĐiỆN PHẦN CAO TẦN AM,FM. 2.1. Mạch vào AM. 2.2. Mạch cao tần AM dùng transistor 2.2.1. Mạch cao tần AM dùng 2 transistor, 1 băng sóng 2.2.2. Mạch cao tần AM dùng 1 transistor, 1 băng sóng 2.2.3. Mạch cao tần AM dùng 1 transistor, 2 băng sóng 2.3. Mạch cao tần AM dùng IC 2.3.1. Mạch cao tần AM dùng IC, 1 băng sóng 2.3.2. Mạch cao tần AM dùng IC, 3 băng sóng 2.4. Mạch điện phần cao tần FM 2.4.1.Mạch vào FM. 2.4.2. Mạch cao tần FM dùng IC. 2.5.Câu hỏi & bài tập. 03/30/13 THANHVOV 16
2.1.MẠCH VÀO MÁY THU AM. 2.1.1 Nhiệm vụ: • Chọn lọc tần số tín hiệu cần thu. • Thường dùng mạch cộng hưởng LC. 2.1.2.Một số mạch vào: A.Mạch vào ghép điện cảm. Antena Hệ số truyền đạt suy giảm khi T1 tần số ở vùng trên của dản tần. Lgh K0 Ct2 L1 f Cx2 f0 f0ma min x H(b)Đặc tuyến truyền đạt H(a)Mach vào ghép L 03/30/13 THANHVOV 17
2.1.MẠCH VÀO MÁY THU AM. 2.1.1 Nhiệm vụ: • Chọn lọc tần số tín hiệu cần thu. • Thường dùng mạch cộng hưởng LC. 2.1.2.Một số mạch vào: B.Mạch vào ghép điện dung Hệ số truyền đạt tăng khi tần số ở vùng trên của dản tần. Antena Lgh K 0 T1 Cx2 L1 Ct2 f f0 f0m min ax H(b)Đặc tuyến truyền đạt H(a)Mach vào ghép tụ C 03/30/13 THANHVOV 18
2.1.MẠCH VÀO MÁY THU AM. 2.1.1 Nhiệm vụ: • Chọn lọc tần số tín hiệu cần thu. • Thường dùng mạch cộng hưởng LC. 2.1.2.Một số mạch vào: C.Mạch vào ghép điện dung & điện cảm. Antena Hệ số truyền đạt đồng đều C2 K0 L1 Ct1 Cx1 c Lgh L2 b a f f0ma f0m C1 x in H(a)Mach vào hỗn hợp L_C H(b)Đặc tuyến truyền đạt 03/30/13 THANHVOV 19
2.2.MẠCH KHUẾCH ĐẠI CAO TẦN DÙNG TRANSITOR. 2.2.1.Mạch khuếch đại cao tần dùng 1 transitor một băng. +Mạch vào. + Mạch dao động. Antena +Mạch trộn. out C2 L3 +Mạch khuếch đại. L3 R2 Cp Cgh +Mạch cấp nguồn. T1 L2 L1 C3 L4 +Ưu nhược điểm. Cx1 Ct2 Cx2 Ct1 R3 R1 +Ứng dụng. C1 03/30/13 THANHVOV 20
