GIÁO TRÌNH MÔ ĐUN
Tên mô đun: SỬA CHỮA MÁY IN VÀ THIẾT BỊ NGOẠI VI
Mã số mô đun: MĐ 19
Vị trí, tính chất, ý nghĩa và vai trò mô đun:
Vị trí:
Mô đun được bố trí sau các môn học cơ sở ngành, học song song các môn học/
mô đun đào tạo chuyên môn nghề.
Tính chất:
+Là mô đun chuyên môn nghề,
+Là Mô đun tiền đề cho việc sửa chữa nâng cao các thiết bị khác
Ý nghĩa và vai trò của mô đun:
+ Là mô đun quan trọng của nghề Sửa chữa, lắp ráp máy tính.
Mục tiêu của mô đun:
Phân biệt được các loại máy in và các thiết bị ngoại vi.
Trình bày được các nguyên tắc hoạt động của các loại máy in.
Trình bày được các nguyên tắc hoạt động của thiết bị ngoại vi
Cài đặt được các loại máy in và các thiết bị ngoại vi.
Xác định thay thế chính xác các linh kiện hư hỏng của máy in và thiết bị ngoại vi.
Sửa chữa các hư hỏng thưng gặp của các loại máy in.
Bảo dưỡng sửa chữa được hư hỏng chuột, bàn phím.
Bảo dưỡng sửa chữa thay thế Moderm.
Bảo dưỡng sửa chữa được máy scanner.
Bảo dưỡng sửa chữa được hệ thống khuếch đại, loa.
Cẩn thận, nhẹ tay trong thao tác sửa chữa.
Hỗ trợ, nghiêm túc trong học tập.
Nội dung của mô đun:
Số
TT
Tên các bài trong mô đun
Thời gian
Tổng
số
Lý thuyết
Thực hành
Kiể
m
tra*
1
Các cổng giao tiếp của máy tính
2
2
Sửa chữa Máy in
17
30
1
3
Bảo quản, sửa chữa chuột và bàn
phím
2
7
1
4
Sửa chữa, lắp đặt Modem
2
7
1
5
Sửa chữa, lắp đặt Scanner
2
8
6
Sửa chữa hệ thống khuếch đại loa
2
7
1
Cộng
27
59
4
KHOA CNTT TRƢỜNG CAO ĐẲNG NGHỀ CẦN THƠ
5
BÀI 1: CÁC CỔNG GIAO TIẾP CỦA MÁY TÍNH
Mã bài: MĐ19-01
Giới thiệu:
Máy tính có rất nhiều cách giao tiếp với bên ngoài như sử dụng cổng song song,
khe cắm mở rộng hay USB. Trong đó cổng mà được sử dụng nhiều nhất hiện nay phải
kể đến cổng USB
Mục tiêu:
Nắm được các rãnh cắm mở rộng, các cổng nối tiếp.
Hiểu được các đặc điểm chung của các cổng.
Phân tích được các tính chất, công dụng của các cổng và nắm bắt một số
nguyên nhân hư hỏng.
Khả năng quan sát nhạy bén.
1.Cổng song song, rãnh cắm mở rộng
1.1. Giới thiệu cổng ghép nối song song LPT
Cổng song song LPT trong máy vi tính có đu nối loại D - 25 theo chuẩn
Centronics như hình dưới. Nó cho phép dùng cho cả phát và nhận số liệu, do đó có thể
thiết kế các thiết bị ngoài như ổ đĩa cứng mang xách được, máy quét hình ghép nối với
máy tính thông qua cổng này. Tuy vậy cổng song song được dùng chủ yếu cho việc
ghép nối với máy in và do vậy nó cũng có tên là LPT (Line Printer). Hiện nay thưng
có 1 cổng LPT được đặt ở sau máy.
Cổng có các dây tín hiệu nối tới đu chip super I/O hoặc chipset lắp trên bản
mạch chính.
1.2. Chức năng và cấu trúc ghép nối
Sơ đồ khối của mạch ghép nối song song như hình dưới. Có 3 thanh ghi dùng
để truyền số liệu và điều khiển ngoại vi trên cổng. Đó là các thanh ghi số liệu 2 hướng,
thanh ghi trạng thái và thanh ghi điều khiển. Địa chỉ cơ sở của các thanh ghi được lưu

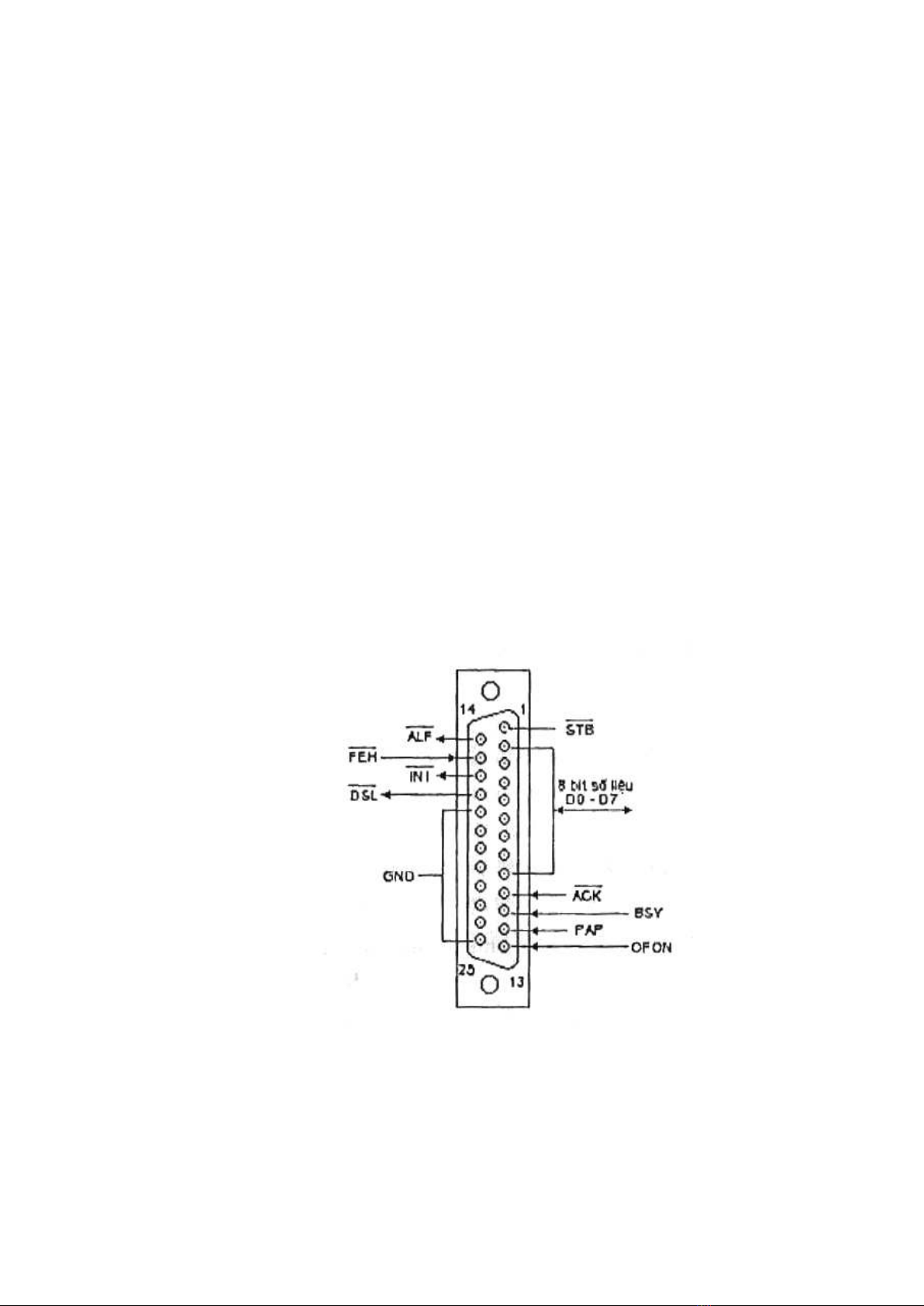

Hình 1.01: Đầu nối D - 25 cho cổng LPT
